Мощность теплообменника ГВС рассчитывают по расходу воды, её теплоёмкости и разности температур между входом и выходом. Затем проверяют теплопередачу, напор, загрязнение, давление и баланс двух потоков.
Пошаговый алгоритм: расчёт нагрузки по СП 30, LMTD, выбор материала 316L, типоразмер и запас площади. Реальные кейсы расчёта для жилых домов и коммерческих объектов
Инженеры S22 · подбор и поставка теплообменников
Нужен быстрый подбор? Напишите в чат
Проконсультируем и ответим 24/7 примерно за минуту.
Расчёт тепловой нагрузки ГВС по СП 30.13330 с примером
Формулы LMTD и площади поверхности для ГВС
Почему для ГВС нужна нержавейка AISI 316L
Одноступенчатая и двухступенчатая схемы подключения ТО ГВС
3 реальных кейса подбора для разных объектов
🚰
316L для ГВС
Питьевая нержавейка — СанПиН, ГОСТ Р 51232
🌡️
60°C
Нормативная температура ГВС по СанПиН 2.1.3684
📐
СП 30
Расчёт нагрузки по нормам ВСН 353-86 / СП 30
🔬
Бесплатный расчёт
Инженерный подбор за 1–2 часа
1. Что такое теплообменник ГВС и зачем он нужен

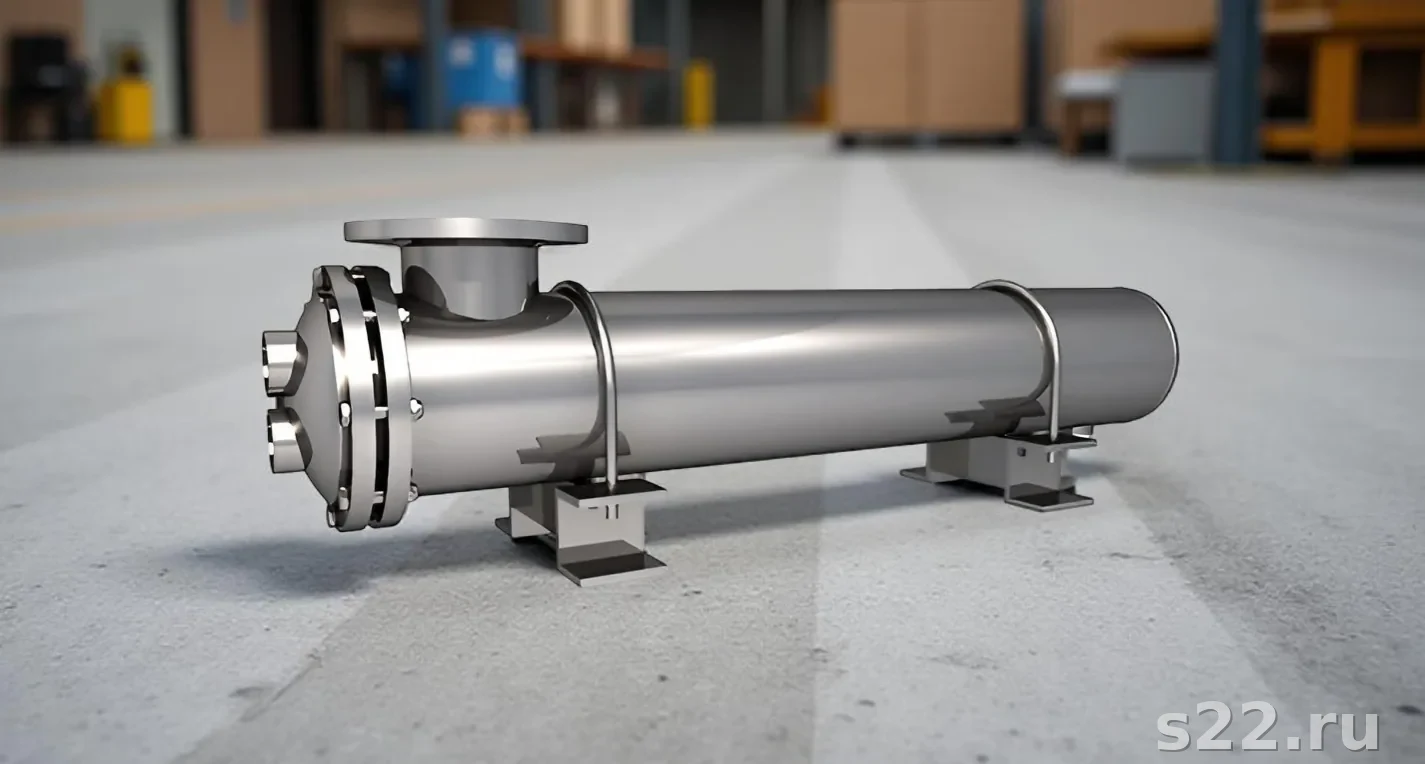

Кожухотрубный теплообменник из нержавейки на опорах, 3D-рендер
Теплообменник ГВС
Пластинчатый (или кожухотрубный) аппарат, который нагревает холодную водопроводную воду (ХВС) горячим теплоносителем из теплосети. Обеспечивает полное разделение контуров: теплосетевая вода не смешивается с питьевой. Устанавливается в ИТП (индивидуальных тепловых пунктах) жилых и коммерческих зданий.
Теплообменник ГВС — ключевой элемент системы горячего водоснабжения в ИТП. Правильный подбор обеспечивает нормативную температуру ГВС (60°C), минимальные потери давления в обоих контурах и удобство обслуживания (очистка от накипи). Подробный алгоритм подбора рассмотрен ниже — либо оставьте заявку на бесплатный расчёт.
Общий алгоритм подбора любого теплообменника описан в статье Как подобрать теплообменник. Здесь сосредоточимся на специфике ГВС: нормативных температурах, требованиях к материалам и схемах подключения.
Тепловая нагрузка ГВС определяется по нормативам потребления горячей воды из СП 30.13330.2020 (актуализированная редакция СНиП 2.04.01-85).
Q_гвс = a × n × c × (t_гвс − t_хвс) / (3600 × η)
Где: a — норма потребления ГВС, л/чел·сут (по СП 30); n — число потребителей; c = 4,19 кДж/кг·°C — теплоёмкость воды; t_гвс = 60°C; t_хвс — температура ХВС; η — КПД системы (обычно 0,95–0,98).
Получается средняя нагрузка. Для подбора теплообменника используют пиковую нагрузку: Q_пик = Q_сред × Kч_max, где коэффициент часового максимума Kч_max = 2,4–3,6 (по СП 30, зависит от типа здания).
Практическое правило: для жилого МКД с числом жильцов n норма ГВС ≈ 105 л/чел·сут, Kч_max ≈ 3. При t_хвс = 5°C: Q_пик [кВт] ≈ n × 0,16. Для дома 200 жильцов → Q_пик ≈ 32 кВт. Для офисного здания — нормы другие (10–15 л/чел·сут, Kч_max ≈ 2,5).
Нормативная температура ГВС
По СанПиН 2.1.3684-21: температура горячей воды у точки водоразбора должна быть не ниже 60°C и не выше 75°C. Минимум 60°C — требование по профилактике легионеллёза (бактерия Legionella pneumophila погибает при 60°C за минуту). Отклонение ниже 55°C — нарушение санитарных норм.
Параметр
Значение
Основание
Температура ГВС у потребителя
60–75°C
СанПиН 2.1.3684-21
Минимальная температура ГВС
60°C
Профилактика легионеллёза
Температура ХВС (зима)
+5°C
СП 30.13330 Москва и центр
Температура ХВС (лето)
+15°C
СП 30.13330
Тепловая сеть подача (зима)
70–130°C
По тепловому узлу
Тепловая сеть обратка
40–70°C
По тепловому графику
Подбор ТО ГВС всегда делают для наихудшего режима: зима, температура ХВС = 5°C, нагрузка пиковая. Именно при этих условиях требуется максимальная площадь поверхности. Расчёт «на среднем» занижает площадь — зимой теплообменник не обеспечит нормативные 60°C.
LMTD (средний логарифмический температурный напор) рассчитывается по реальным температурам. Подробно о LMTD — в статье LMTD в теплообменниках. Для ГВС при типовых условиях:
При расчёте ГВС часто получается «нестандартный» режим с большой разницей ΔT1 и ΔT2. В этом случае LMTD может существенно отличаться от простой средней температуры: при ΔT1 = 30°C и ΔT2 = 65°C среднее = 47,5°C, LMTD = 45°C — разница незначительна. Но при ΔT1 = 10°C и ΔT2 = 80°C среднее = 45°C, LMTD = 31°C — разница критична! Всегда считайте через формулу, не через среднее.
AISI 316L (1.4404)
Аустенитная нержавеющая сталь с молибденом (2–3% Mo) и пониженным содержанием углерода (L = Low Carbon). Молибден повышает стойкость к питтинговой коррозии от хлоридов. Соответствует требованиям ГОСТ Р 51232 и санитарным нормам для оборудования, контактирующего с питьевой водой. Стандартный выбор для теплообменников ГВС во всём мире.
Материал
Хлориды Cl⁻, мг/л
Пригодность для ГВС
Примечания
AISI 304 (1.4301)
до 50
Условно
Риск питтинга при хлорировании ХВС
AISI 316L (1.4404)
до 200–500
Да
Стандарт для ГВС
Титан Grade 2
без ограничений
Да
Дорого, оправдано при морской воде
Концентрация хлоридов в московском водопроводе — 30–80 мг/л (летом при хлорировании до 120 мг/л). Нержавейка 304 при 60°C и хлоридах более 50 мг/л подвержена питтинговой коррозии за 2–5 лет. Для ГВС всегда выбирайте 316L.
Существуют две основные схемы подключения ТО ГВС в ИТП:
1
Одноступенчатая
Один ТО: ХВС нагревается напрямую теплосетью 70–130°C до 60°C. Проще, дешевле. Применяется при высоком температурном графике и небольшой нагрузке.
2
Двухступенчатая
Два ТО последовательно: 1-я ступень нагревает ХВС обраткой отопления (до 30–40°C), 2-я — доводит подачей теплосети до 60°C. Экономия тепла 20–35%.
Двухступенчатая схема применяется в ИТП с раздельным регулированием отопления и ГВС — позволяет утилизировать тепло обратного теплоносителя. Обязательна при температурном графике теплосети ниже 95/70°C или при высоких нагрузках ГВС.
При нагреве воды выше 50°C активно выпадают карбонатные отложения (накипь: CaCO₃, MgCO₃). Это снижает коэффициент теплопередачи и может привести к недогреву ГВС за 12–18 месяцев эксплуатации без промывки.
Жёсткость ХВС, мг-экв/л
Рекомендуемый запас
Интервал промывки
до 3 (мягкая)
15%
2–3 года
3–7 (средняя)
20%
1–2 года
7–12 (жёсткая)
25–30%
1 раз в год
выше 12 (очень жёсткая)
30–40% + умягчитель
Каждые 6 мес. без умягч.
Жёсткость воды в Москве: 3–6 мг-экв/л (умеренно жёсткая). Для столичных объектов оптимальный запас площади ТО ГВС — 20–25%. Обслуживание (промывка) — раз в 1–2 года в зависимости от качества воды.
Расчёт на среднюю нагрузку вместо пиковой. Теплообменник работает нормально осенью, но зимой в час пик не обеспечивает 60°C. Используйте Q_пик = Q_сред × Kч_max ≥ 2,4.
Материал 304 вместо 316L. Коррозия пластин через 2–3 года при наличии хлоридов и температуре 60°C. Всегда берите 316L для ГВС.
Игнорирование накипи. Запас площади менее 15% при жёсткой воде — теплообменник «садится» по температуре через год.
Расчёт без учёта реального теплового графика теплосети. При пониженном графике (70/50°C летом) LMTD снижается в 1,5–2 раза — нужна большая площадь или двухступенчатая схема.
Отсутствие обводного байпаса. При выходе ТО на техобслуживание объект остаётся без ГВС. Всегда предусматривайте байпас или 2 параллельных аппарата для объектов без перерыва подачи ГВС.
Симптом:Через 14 месяцев температура ГВС упала с 60°C до 51°C
Причина:Накипь на пластинах (жёсткость воды 9 мг-экв/л), k снизился с 5000 до 2800 Вт/м²·К
Решение:Промывка 10% р-ром лимонной кислоты, 2 часа — температура восстановлена до 62°C
Вывод:Для данного объекта с жёсткой водой нужен был запас 30% и ежегодная промывка
Разборный пластинчатый ТО позволяет промыть пластины без демонтажа всей системы. Для промывки применяют безразборный метод (CIP): циркуляция химического раствора через аппарат без разборки. Подробно — в статье Промывка теплообменников.
11. Чек-лист подбора теплообменника ГВС
Используйте этот чек-лист перед оформлением заявки на подбор ТО ГВС. Чем полнее данные — тем точнее расчёт и быстрее ответ инженера.
Минимально необходимые данные для подбора ТО ГВС
Тип объекта (МКД, гостиница, офис, больница) и число жильцов/мест/сотрудников. Параметры теплосети (температура подачи и обратки, рабочее давление). Параметры ХВС (давление, температура, качество воды — жёсткость). Требования к ГВС: температура (обычно 60°C), расход в час максимального потребления. Место монтажа: доступные габариты, наличие фундамента.
Тип объекта и число потребителей → нагрузка по СП 30
Жёсткость ХВС (мг-экв/л) — запрашивайте в Водоканале
Схема подключения: одноступенчатая или двухступенчатая
Доступное место для монтажа (ширина × высота × глубина)
Наличие байпаса (для бесперебойного объекта)
Бренд/серия (если есть предпочтения по ЗИП)
Сроки поставки и монтажа
Если данных по жёсткости воды нет — уточните в местном Водоканале (публикуется на сайте) или используйте справочное значение: Москва 3–6 мг-экв/л, Подмосковье 5–10 мг-экв/л, Санкт-Петербург 1–3 мг-экв/л. Жёсткость напрямую влияет на запас площади и интервал промывки.
12. Нормативная база для подбора ТО ГВС
Документ
Что регулирует
СП 30.13330.2020
Нормы потребления горячей воды, расчёт нагрузок ГВС
СанПиН 2.1.3684-21
Температура ГВС у потребителя: 60–75°C
ГОСТ Р 51232
Требования к материалам для питьевой воды (316L)
МДС 41-4.2000
Методические рекомендации по ИТП
ГОСТ 15518-87
Пластинчатые теплообменники — технические условия
ТР ТС 032/2013
Оборудование под давлением — применимо при P > 0,05 МПа
Теплообменник ГВС относится к оборудованию, работающему под давлением. При рабочем давлении выше 0,05 МПа (0,5 бар) аппарат подпадает под действие ТР ТС 032/2013 и требует паспорта с декларацией о соответствии. Все поставляемые S22 теплообменники имеют полный комплект разрешительной документации.
Гидравлическое сопротивление ТО ГВС
Потери давления на теплообменнике ГВС — важный параметр для подбора циркуляционных насосов. Для пластинчатого ТО при воде допустимое гидравлическое сопротивление: 0,05–0,2 МПа (0,5–2 бар) на каждый контур. При большем сопротивлении растут требования к насосам и расход электроэнергии. Подробно — в статье Гидравлическое сопротивление теплообменника.
Для контура ХВС (питьевой воды) скорость в каналах пластинчатого ТО должна быть в диапазоне 0,3–0,6 м/с. Меньшая скорость — ускоренное отложение накипи (ламинарный режим). Большая — повышенное гидравлическое сопротивление и механическая эрозия пластин.
Для первичного контура (теплосеть) скорость обычно 0,5–1,0 м/с. Большие скорости допустимы, так как накипь на первичном контуре образуется медленнее (теплоноситель прошёл подготовку на ТЭЦ).
Параметр
Первичный контур (теплосеть)
Вторичный контур (ХВС/ГВС)
Скорость в каналах
0,5–1,0 м/с
0,3–0,6 м/с
Допустимый ΔP
0,05–0,2 МПа
0,05–0,15 МПа
Режим течения
Турбулентный (Re 5000–15000)
Турбулентный (Re 3000–10000)
Рабочее давление
6–12 бар
4–6 бар
При подборе пластинчатого ТО для ГВС убедитесь, что номинальное давление аппарата (Pн) превышает максимальное рабочее давление каждого контура минимум на 25%. Типовой Pн = 16 бар перекрывает все стандартные условия МКД в России. Для зданий повышенной этажности или специальных систем может потребоваться Pн = 25 или 40 бар.
14. Монтаж и обвязка ТО ГВС
Правильная обвязка теплообменника ГВС обеспечивает надёжную работу и удобство обслуживания. Минимальный состав обвязки:
Запорная арматура на входе и выходе каждого контура (шаровые краны DN ≥ DN трубопровода)
Грязевики — перед входом в ТО на обоих контурах (особенно важен на первичном теплосетевом)
Манометры — на входе и выходе каждого контура (для контроля гидравлического сопротивления)
Термометры — на выходе вторичного контура (контроль температуры ГВС)
Обводной байпас — рекомендуется для объектов с требованием бесперебойности ГВС
Промывочные штуцеры — для подключения CIP-промывки без демонтажа
Направление потоков в теплообменнике ГВС — противоток: теплоноситель первичного контура движется сверху вниз (вход снизу-горячего, выход сверху-охлаждённого), ХВС — снизу вверх. Это обеспечивает максимальный LMTD и эффективность теплообмена.
Теплообменник монтируется строго вертикально (для пластинчатых — стандартная ориентация). Горизонтальный монтаж допускается производителем, но затрудняет дренаж и очистку пластин.
15. Проверка работы теплообменника ГВС после монтажа
После монтажа и заполнения системы обязательно выполните проверочный расчёт и пусконаладку:
01
Гидравлические испытания
Опрессовка каждого контура в соответствии с паспортом ТО (обычно 1,5 × Pраб). Проверка герметичности всех фланцевых соединений.
02
Измерение расходов
Расходомером измерить фактические расходы первичного и вторичного контуров. Отклонение более 15% от расчётного — скорректировать настройкой регулирующего клапана.
03
Измерение температур
Замерить температуры на входе и выходе каждого контура. Выходная температура ГВС должна быть 60°C ± 2°C при расчётных расходах и температуре ХВС.
04
Измерение ΔP
Манометрами измерить фактические потери давления на ТО. Сравнить с расчётными. Отклонение более 20% — повод для дополнительной диагностики.
05
Документирование
Занести в паспорт ТО: дату пуска, фактические параметры работы (расходы, температуры, ΔP). Это «нулевые» показатели для отслеживания загрязнения в будущем.
06
Регламент обслуживания
Установить график промывки по жёсткости воды (1–2 раза в год). Определить критерий внеплановой промывки: снижение T_гвс ниже 55°C или рост ΔP более 50%.
16. Итоговая таблица подбора ТО ГВС
Параметр подбора
Рекомендуемое значение
Обоснование
Тип теплообменника
Пластинчатый разборный
Компактность, обслуживаемость, высокий k
Материал пластин
AISI 316L
Питьевая вода, СанПиН, хлориды
Материал прокладок
EPDM или NBR
Горячая вода до 140°C
Нормативная T_гвс
60°C у потребителя
СанПиН 2.1.3684-21
T_хвс для расчёта
5°C (зима, пик)
Наихудший режим
Схема подключения
Противоток
Максимальный LMTD
Запас площади
15–25%
Накипь, неточность данных
Скорость ХВС в каналах
0,3–0,6 м/с
Снижение накипеобразования
Допустимый ΔP
до 0,15 МПа на контур
Подбор насоса
Номинальное давление Pн
≥ 16 бар
Стандарт ИТП МКД
Для оперативного подбора без ошибок — оставьте заявку. Инженеры S22 выполнят полный расчёт по СП 30 и СанПиН бесплатно за 1–2 часа. Узнайте также, какой теплообменник лучше всего подходит для вашей задачи: Какой теплообменник лучше — сравнение по 12 критериям.
Почему S22 для подбора теплообменника ГВС
🔬
Расчёт по нормам
СП 30, СанПиН, LMTD — подбор по всем нормативам, с документацией для ПСД.
🚰
Только 316L
Для ГВС — исключительно 316L. Не ставим 304 там, где нужна питьевая нержавейка.
🏭
Склад Москва
Alfa Laval, Sondex, АСТЕРА, GEA — со склада. Отгрузка за 1–3 дня.
💰
Бесплатно
Инженерный подбор ТО ГВС — бесплатно. Расчёт, КП, паспорт — в комплекте.
А
Алексей Корнев
Инженер-теплотехник · Стаж 12 лет · Специализация: ГВС, ИТП, расчёт теплообменников по нормам
Часто задаваемые вопросы о подборе ТО ГВС
Как подобрать теплообменник ГВС простыми словами?
ТО ГВС нагревает холодную воду горячей теплосетевой. Для подбора: считаем нагрузку по СП 30 (норма потребления × число жильцов × коэффициент пика), находим LMTD по температурам (90/70°C → 5/60°C), площадь F = Q/(k×LMTD), добавляем запас 20%, выбираем ближайший типоразмер из нерж. 316L.
Какой теплообменник выбрать для ГВС?
Пластинчатый разборный из AISI 316L — стандартный выбор для ГВС в ИТП жилых и коммерческих зданий. Компактен, высокий k = 4000–6000 Вт/м²·К, разборная конструкция для промывки, соответствует санитарным нормам для питьевой воды.
Какие температуры ГВС нормативные?
По СанПиН 2.1.3684-21: 60–75°C у потребителя. Минимум 60°C — профилактика легионеллёза. На практике теплообменник подбирают на нагрев ХВС с 5°C до 60°C (зимний режим).
Почему именно нержавейка 316L?
AISI 316L содержит молибден (2–3%), который повышает стойкость к питтинговой коррозии от хлоридов водопроводной воды. Соответствует ГОСТ Р 51232 (материалы для питьевой воды). Аналог 304 при хлоридах выше 50 мг/л и температуре 60°C корродирует за 2–5 лет.
Как часто нужно промывать ТО ГВС?
1 раз в год — при средней жёсткости воды 3–7 мг-экв/л (типично для Москвы). При очень жёсткой воде (Подмосковье, регионы) — каждые 6 мес. Критерий промывки: снижение температуры ГВС ниже 55°C или рост давления на входе теплообменника.
Что такое двухступенчатая схема ГВС?
Два последовательных ТО: первый нагревает ХВС обраткой отопления (рекуперация тепла), второй доводит до 60°C подачей теплосети. Экономит 20–35% тепла по сравнению с одноступенчатой схемой. Применяется при больших нагрузках или пониженном температурном графике теплосети.
Какой запас площади нужен для ГВС?
15–25% для питьевой воды средней жёсткости. При жёсткости выше 7 мг-экв/л — 25–30% + рекомендуется умягчитель. Запас компенсирует снижение k из-за накипи в течение межсервисного интервала.
Можно ли использовать кожухотрубный ТО для ГВС?
Технически да, но пластинчатый компактнее и имеет более высокий k. Кожухотрубный для ГВС оправдан при давлении выше 25 бар, загрязнённом теплоносителе или как аварийная замена в старых системах.
Как рассчитать нагрузку ГВС по СП 30?
Q_сред = a × n × Cp × (60 − t_хвс) / 86400, где a — норма ГВС (л/сут·чел), n — число жильцов. Q_пик = Q_сред × Kч_max (2,4–3,6 по типу здания). Пример: 300 жильцов × 105 л/сут × 4190 × 55°C / 86400 × 3 ≈ 74 кВт.
Сколько стоит теплообменник ГВС для МКД?
Для МКД 60–150 квартир (нагрузка 30–100 кВт): 80 000–250 000 руб. за пластинчатый ТО из 316L. Точная стоимость зависит от площади поверхности, бренда и давления. Подбор и КП — бесплатно в S22.
Какие бренды теплообменников рекомендованы для ГВС?
Alfa Laval (серия M, T, CB), Sondex, GEA, АСТЕРА (ПТ серия), Thermowave. Все производят пластинчатые ТО из 316L для ГВС. Выбор зависит от бюджета и доступности ЗИП. Инженеры S22 подберут оптимальный вариант.
Влияет ли жёсткость воды на подбор?
Да. При жёсткости выше 7 мг-экв/л: увеличьте запас площади до 25–30%, снизьте скорость в каналах до 0,3–0,5 м/с, установите умягчитель воды перед ТО. Без этого за 12–18 мес. накипь снизит k в 1,5–2 раза — теплообменник не обеспечит 60°C.
Что такое максимальное давление в ТО ГВС?
Стандартный пластинчатый ТО рассчитан на Pн = 16 бар. В российских ИТП давление теплосети 6–12 бар, ХВС 4–6 бар — стандартный ТО перекрывает все типовые условия МКД. При особых условиях (давление выше 16 бар) нужен специальный аппарат или кожухотрубный ТО.
Подобрать теплообменник ГВС бесплатно
Укажите параметры объекта — инженер выполнит расчёт по СП 30 и предложит оптимальный аппарат
допустимый напор, давление, свойства сред и запас по загрязнению.
Почему одной формулы недостаточно
После оценки нагрузки выбирают площадь теплопередачи и проверяют температурный напор и сопротивление. Итоговый аппарат должен работать при реальных расходах обеих сторон, а не только при расчётной мощности.
Вопросы и ответы
Как рассчитать мощность теплообменника ГВС?
Мощность пластинчатого теплообменника ГВС определяют по расходу воды, теплоёмкости и разности температур, затем проверяют теплопередачу обоих потоков.
Что такое тепловой баланс?
Для теплообменника ГВС тепловой баланс сопоставляет энергию греющей среды с энергией, необходимой для нагрева водяного потока.
Почему учитывают загрязнение?
В расчёте теплообменника ГВС учитывают загрязнение: отложения увеличивают сопротивление и уменьшают доступную теплопередачу.
Какие параметры среды нужны для расчёта?
Для расчёта мощности теплообменника ГВС нужны расход, входная и выходная температура, давление и свойства греющей и нагреваемой среды.
Как проверить результат подбора?
Результат для теплообменника ГВС проверяют по напору, температурному перепаду, балансу расходов и допустимому сопротивлению каналов.
