1. Почему именно эти компоненты определяют цену?

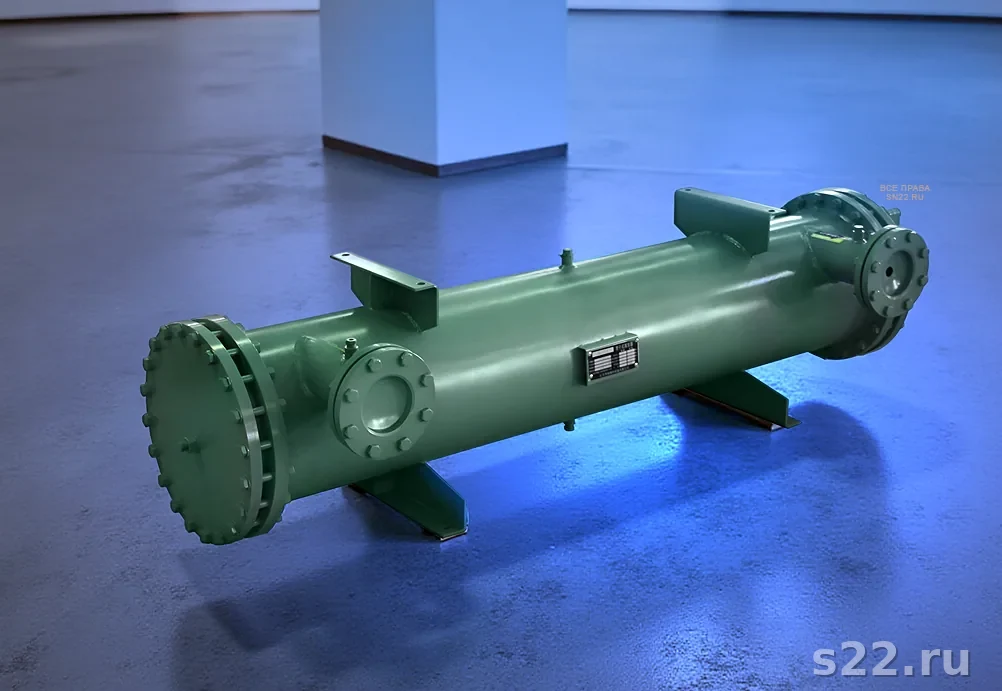

Обвязка паровых теплообменников состоит из 12-25 позиций. Но 80% стоимости приходится на 4-5 ключевых компонентов. Понимание, почему каждый стоит именно столько — ключ к обоснованной оптимизации бюджета без ущерба для надёжности. В этой статье разбираем конкретные марки и модели с реальными ценами 2025 года.
Статья «Почему обвязка паровых ТО дорогая» объясняет общие причины (конструктивная сложность, монтаж, нормативы). Эта статья — конкретные позиции: какой именно клапан и почему, откуда берётся цена Spirax Sarco и Samson, как правильно сравнивать альтернативы.
Итак, разбираем компоненты в порядке убывания доли в бюджете обвязки. Цены актуальны на I квартал 2026 г. для рынка России, с учётом параллельного импорта и текущих курсов.
| Компонент | Доля стоимости | Диапазон цен | Почему дорого |
|---|---|---|---|
| Конденсатоотводчик | 25-35% | 30 000-75 000 руб. | Специальная конструкция, поплавковый механизм |
| Регулятор с электроприводом | 30-40% | 72 000-185 000 руб. | Клапан + привод + позиционер = 3 изделия |
| Предохранительный клапан | 8-12% | 8 000-55 000 руб. | Пружинный механизм точной настройки, сертификация |
| Расходомер пара | 10-20% | 35 000-120 000 руб. | Компенсация по плотности пара, спецматериалы |
| Паровой фильтр + запорная арматура | 10-15% | 15 000-60 000 руб. | Нержавеющие тела, паростойкие уплотнения |
Паровая арматура дороже водяной не потому что "бренд" или "наценка" — а потому что пар требует других материалов, других испытаний и другой конструкции. Экономия на паровых компонентах = риск гидравлического удара или разрыва трубопровода.
2. Конденсатоотводчики: разбор цен по брендам
Конденсатоотводчик — самая специфичная деталь паровой обвязки. Его задача: пропускать конденсат, не пропуская пар. Три типа с разной ценой и надёжностью:
Поплавковый (рекомендуемый)
Spirax Sarco FT14, IMI BPT14, СТАРЛАЙН ФТ
Принцип: поплавок открывает клапан при накоплении конденсата. Воздухоотводчик в комплекте. Работает непрерывно. Не допускает гидроудар.
Срок службы: 7-15 лет. РЕКОМЕНДУЕМ для ТО промышленного применения.
Термостатический
Spirax Sarco TS6, GESTRA BK 15, СТАРЛАЙН ТС
Принцип: биметаллическая пластина открывает клапан при охлаждении конденсата до T ниже насыщения. Задерживает горячий конденсат (полезно для прогрева).
Применение: прогревочные трубопроводы, трассы отопления.
Термодинамический
Spirax Sarco TD42, TLV, СТАРЛАЙН ТД
Принцип: диск открывается при высокой плотности конденсата и закрывается паром. Простая конструкция, надёжен при высоком давлении.
Минус: не рекомендуем для непрерывной работы ТО — риск гидроудара при неправильной установке.
Поплавковый Spirax FT14 — почему 65 000?
В цену включено: корпус из AISI 316L (14 тыс.), поплавок с точной балансировкой (8 тыс.), встроенный термостатический воздухоотводчик (12 тыс.), заводское испытание паром каждого экземпляра (5 тыс.), документация CE/ATEX, 3 года гарантии.
| Бренд | Страна | Тип DN25 PN16 | Цена | Качество |
|---|---|---|---|---|
| Spirax Sarco FT14 | Великобритания | Поплавковый | 55 000-75 000 руб. | Эталон надёжности |
| IMI BPT14 | Великобритания | Поплавковый | 45 000-65 000 руб. | Аналог Spirax |
| GESTRA BK 15 | Германия | Поплавковый | 40 000-60 000 руб. | Высокое качество |
| СТАРЛАЙН ФТ-16 | Россия | Поплавковый | 28 000-40 000 руб. | Хорошее для DN25-50 |
| TLV (Япония) | Япония | Поплавковый | 48 000-70 000 руб. | Надёжен для пищепрома |
| Китайский аналог | Китай | Поплавковый | 8 000-18 000 руб. | Риск отказа за 1-2 года |
3. Регуляторы давления и расхода пара: из чего складывается цена
Регулятор давления/расхода пара — самая сложная часть обвязки. Комплект состоит из трёх изделий:
| Изделие | Функция | Цена | Производитель |
|---|---|---|---|
| Регулирующий клапан DN25-50 | Дросселирует поток пара | 25 000-60 000 руб. | Samson 240, Fisher, LD |
| Электропривод (актуатор) | Перемещает шток клапана | 35 000-90 000 руб. | Samson 3277, Rotork, ЭПП |
| Позиционер | Точность позиционирования | 12 000-45 000 руб. | Samson 3730, Fisher DVC |
| ИТОГО комплект | Регулирование с обратной связью | 72 000-195 000 руб. | — |
Альтернатива: редуктор прямого действия
Если не нужна точная регулировка температуры (±5°C достаточно), можно использовать редуктор давления прямого действия — нет электропривода, нет позиционера, нет кабелей и блока питания:
Редуктор прямого действия
Samson PRV, Spirax Sarco BRV, СТАРЛАЙН РД
Поддерживает стабильное давление пара без электричества. Точность: ±0,1-0,3 бар. Обслуживание: замена мембраны каждые 5-10 лет.
Регулятор температуры прямого действия
Spirax Sarco DP27, САМОСОН
Регулирует температуру нагреваемой среды без электричества через термобаллон. Точность: ±3-5°C. Идеален для ИТП без АСУ.
4. КИП: почему паровые приборы дороже водяных в 3-8 раз
Контрольно-измерительные приборы (КИП) в паровой обвязке — отдельная статья расходов. Разбор по позициям:
| Прибор | Для воды | Для пара | Разница | Причина |
|---|---|---|---|---|
| Манометр DN63 | 800-2 000 руб. | 3 500-12 000 руб. | 4-6× | Сифонная трубка, демпфер, нержавейка |
| Термометр DN100 | 1 500-4 000 руб. | 5 000-18 000 руб. | 3-5× | Нержавеющая гильза, диапазон до 300°C |
| Расходомер DN50 | 12 000-25 000 руб. | 45 000-120 000 руб. | 4-8× | Компенсация плотности пара, температуры |
| Датчик давления | 3 000-8 000 руб. | 8 000-25 000 руб. | 3-4× | Сапфировая мембрана или разделительный сосуд |
| Датчик температуры | 2 500-6 000 руб. | 5 000-15 000 руб. | 2-3× | Защитная гильза из нержавейки |
Паровой манометр: из-за чего 12 000 руб.?
Обычный манометр нельзя подключать к пару напрямую — пар разрушит трубку Бурдона. Паровой манометр содержит: сифонную трубку (охлаждает пар до конденсата, 800-2 000 руб.), демпфер-гаситель пульсаций (1 500-3 000 руб.), нержавеющий корпус, расширенный диапазон давления. Итого "правильный" паровой манометр Wika/Emerson — 8 000-15 000 руб. против 1 200 руб. за водяной.
Паровой расходомер: 45 000-120 000 руб. за DN50
Счётчик пара сложнее водяного: расход пара измеряется в кг/ч (не л/ч), для перевода нужно знать плотность — функцию давления и температуры. Вихревой расходомер для пара (Yokogawa, Endress+Hauser, ЭМИС) содержит датчики давления и температуры для вычисления плотности, нержавеющее исполнение, диапазон до 300°C. Упрощённая альтернатива: диафрагма с дифманометром по ГОСТ 8.586 — дешевле (15 000-40 000 руб.), но большие потери давления и требует регулярной поверки каждые 2-4 года.
Для ТО в ИТП без коммерческого учёта достаточно: паровой манометр до и после регулятора (2 шт. × 8 000 руб.), манометр конденсатной линии (8 000 руб.), термометры нагреваемой среды вход/выход (2 шт. × 7 000 руб.). Итого: ~38 000 руб. Расходомер пара — только при коммерческом учёте или АСУ ТП. Экономия без расходомера: 40 000-120 000 руб.
5. Предохранительные клапаны: цена безопасности
Предохранительный клапан (ПК) — последняя защита от разрыва ТО при отказе регулятора. Экономить на нём категорически нельзя.
| Тип и DN | PN (бар) | Цена | Производитель |
|---|---|---|---|
| Пружинный ПК DN25 | до 16 бар | 8 000-22 000 руб. | Leser, IMI, ГКПА |
| Пружинный ПК DN40 | до 16 бар | 14 000-38 000 руб. | Leser 459, Emerson |
| Пружинный ПК DN50 | до 25 бар | 22 000-55 000 руб. | Leser 441, Anderson |
| ПК с рычажным управлением DN25 | до 16 бар | 18 000-45 000 руб. | Leser, НПО «Энергомаш» |
В цену ПК входят: пружина из легированной стали с точной настройкой (давление открытия ±3%), корпус из нержавейки или чугуна с антикоррозионным покрытием, заводская настройка и испытание, сертификат соответствия ТР ТС 032/2013. Перенастройка ПК на месте: 2 500-5 000 руб. на специализированном стенде (обязательно по ГОСТ 12.2.085).
6. Запорная арматура для пара: шаровые краны и задвижки
Запорная арматура для пара — не самая дорогая позиция, но общее количество (8-14 штук в типовой схеме) делает её заметной статьёй бюджета.
| Тип, DN50 | Материал | PN | Цена |
|---|---|---|---|
| Шаровой кран DN50 | AISI 316L | PN16 | 8 000-25 000 руб. |
| Вентиль игольчатый DN50 | AISI 316 | PN25 | 12 000-35 000 руб. |
| Задвижка DN50 | Сталь 12Х18 | PN16 | 9 000-22 000 руб. |
| Обратный клапан DN50 | AISI 316 | PN16 | 5 000-18 000 руб. |
| Фильтр-грязевик DN50 | Нержавеющий | PN16 | 6 000-20 000 руб. |
Типовая схема обвязки ТО содержит: 4-6 запорных клапанов (паровая сторона + конденсатная группа + нагреваемая сторона), 1-2 обратных клапана, 1-2 фильтра. Итого: 10-14 изделий × 8 000-25 000 руб. = 80 000-350 000 руб. только на арматуру. Здесь российские аналоги (ТАКЖЕ, ARNVP, НПО «Энергомаш») дают наибольшую экономию без потери надёжности.
При заказе запорной арматуры для пара проверяйте: класс давления (PN, бар), материал тела и уплотнений (нержавейка, PTFE или графит), строй-серия с паспортом и сертификатом ТР ТС. Арматура без документов на паровую систему — нарушение ПБ 10-573-03.
7. Сравнение: европейские vs российские vs китайские компоненты
После 2022 г. структура рынка паровой арматуры изменилась. Актуальное сравнение по сегментам:
| Категория | Европейские | Российские | Китайские | Рекомендация |
|---|---|---|---|---|
| Конденсатоотводчик (поплавковый) | 45-75 тыс. | 28-40 тыс. | 8-18 тыс. | Российский или европейский |
| Редуктор давления прямого действия | 22-55 тыс. | 15-35 тыс. | 5-15 тыс. | Российский (НПО Энергомаш) |
| Регулятор с электроприводом | 72-195 тыс. | 55-150 тыс. | 30-80 тыс. | Европейский/российский |
| Предохранительный клапан | 18-55 тыс. | 12-35 тыс. | 5-12 тыс. | Российский с сертификатом ТР ТС |
| Запорная арматура | 12-35 тыс. | 8-20 тыс. | 3-8 тыс. | Российский (экономия 30-40%) |
| КИП (манометры) | 5-12 тыс. | 3-8 тыс. | 1-3 тыс. | Российский Wika/ТМ рекомендуем |
8. Реальная смета паровой обвязки ТО 300 кВт
ТО 300 кВт, пар 0,5 МПа, нагрев воды до 85°C — три варианта
Полный европейскийКонд-оотводчик Spirax FT14 — 58 000 руб. Регулятор Samson 240 + 3277 + позиционер 3730 — 138 000 руб. ПК Leser DN25 — 18 000 руб. КИП (3 манометра, 2 термометра, расходомер пара) — 95 000 руб. Запорная арматура DN40 (10 шт.) — 180 000 руб. Фильтры, обвязка — 35 000 руб. Трубопроводы нержавеющие DN40 — 45 000 руб. Изоляция — 28 000 руб. Итого оборудование: ~597 000 руб. Монтаж ~130 000 руб. ИТОГО: ~727 000 руб.
Оптимальный (S22 рекомендует)Конд-оотводчик Spirax FT14 — 58 000 руб. (не экономим). Редуктор прямого действия СТАРЛАЙН — 32 000 руб. (вместо 138 000). ПК НПО «Энергомаш» — 12 000 руб. КИП (3 манометра, 2 термометра — российские Wika) — 38 000 руб. (расходомер — при необходимости, 55 000 руб.). Запорная арматура ТАКЖЕ/ARNVP — 90 000 руб. Фильтры, обвязка — 22 000 руб. Трубопроводы нержавеющие — 38 000 руб. Изоляция — 22 000 руб. Итого без расходомера: ~314 000 руб. Монтаж ~90 000 руб. ИТОГО: ~404 000 руб. Экономия 44%.
Минимальный бюджет (не рекомендуем)Замена поплавкового конденсатоотводчика на термодинамический (риск гидроудара) — 12 000 руб. Китайская арматура — 40 000 руб. Без позиционера, без расходомера — 220 000 руб. Монтаж — 65 000 руб. ИТОГО: ~285 000 руб. Но: вероятность гидроудара в течение 2-3 лет ~60%. Замена ТО при аварии: 350 000-600 000 руб.
8.5. Нормативные требования к паровой обвязке
Паровая арматура в России регулируется рядом нормативных документов. Соответствие нормативам — одна из причин высокой стоимости. Производитель закладывает в цену расходы на разработку документации, сертификацию и заводские испытания. Покупатель получает гарантию надёжности, обеспеченную этими процедурами.
Для объектов Ростехнадзора (P > 0,07 МПа или T > 115°C) дополнительные расходы — регистрация трубопровода (20 000-50 000 руб.), первичное освидетельствование (25 000-80 000 руб.), паспорт трубопровода (5 000-15 000 руб.). Эти расходы — часть реальной стоимости паровой обвязки, которую часто не включают в первоначальные КП.
| Документ | Область применения | Что требует |
|---|---|---|
| ТР ТС 032/2013 | Оборудование под давлением (P>0,05 МПа) | Сертификация арматуры, ПК, сосудов — обязательна для рынка ЕАЭС |
| ПБ 10-573-03 | Трубопроводы пара P>0,07 МПа или T>115°C | Регистрация в Ростехнадзоре, паспорт, освидетельствование |
| ГОСТ 12.2.085 | Предохранительные клапаны | Методы расчёта, настройки, испытаний ПК |
| СП 41-101-95 | Тепловые пункты (ИТП, ЦТП) | Схемы обвязки, выбор регуляторов, требования к узлам управления |
| ГОСТ Р 55990-2014 | Объекты промышленного назначения | Требования к системам теплоснабжения и паровым коллекторам |
Каждый конденсатоотводчик, клапан и прибор для рынка ЕАЭС должен иметь декларацию или сертификат соответствия ТР ТС 032. Оформление: 50 000-200 000 руб. на серию. Испытания на сертификационном стенде: 30 000-100 000 руб. Эти расходы производитель закладывает в цену изделия. Это ещё 3-8% к цене паровой арматуры vs незасертифицированных аналогов.
9. Когда стоит заменить компоненты обвязки
Паровая обвязка требует периодической замены компонентов. Плановый подход экономит деньги — аварийная замена всегда дороже:
| Компонент | Признаки износа | Срок замены | Стоимость замены |
|---|---|---|---|
| Конденсатоотводчик поплавковый | Постоянный пропуск пара, не закрывается | 7-15 лет | 40 000-75 000 руб. |
| Мембрана редуктора давления | Нестабильное давление на выходе | 5-10 лет | 8 000-18 000 руб. (запчасть) |
| Уплотнение регулирующего клапана | Пропуск пара через шток | 3-8 лет | 5 000-15 000 руб. (запчасть) |
| Предохранительный клапан | Самопроизвольное открытие, настройка | 10-20 лет (ревизия каждые 2 г.) | 12 000-55 000 руб. |
| Сетка фильтра-грязевика | Перепад давления вырос | 1-3 года (промывка каждые 6 мес.) | 2 000-5 000 руб. (сетка) |
| Сальниковые уплотнения арматуры | Капли влаги вокруг штока | 5-10 лет | 1 500-6 000 руб./клапан |
10. Как оптимизировать бюджет не снижая надёжность
Правила оптимизации стоимости паровой обвязки без ущерба для безопасности:
- Правило 1 — Не экономьте на Safety: конденсатоотводчик (поплавковый), предохранительный клапан, паровой фильтр — здесь разница в 20 000 руб. может стоить ТО за 300 000-600 000 руб.
- Правило 2 — Замените электропривод на прямое действие: если точность ±5°C устраивает — редуктор прямого действия СТАРЛАЙН (32 000 руб.) vs Samson с приводом (138 000 руб.). Экономия 106 000 руб.
- Правило 3 — Российская запорная арматура: для пара до 1,0 МПа и T до 250°C отечественная арматура (ТАКЖЕ, ARNVP, ЦКБА) — надёжна и дешевле европейской на 30-40%.
- Правило 4 — Российские манометры и термометры: Wika (российское производство), ТМ, Росма — качество достаточное для технологического контроля. Экономия 60-70% vs немецкие.
- Правило 5 — Не переусложняйте: расходомер пара нужен не всегда. Если нет требований к коммерческому учёту — обходитесь без него (экономия 45 000-120 000 руб.).
- Правило 6 — Сборная обвязка vs готовый модуль: заказ готового модульного ИТП (тепловой пункт) у производителя может быть дешевле индивидуальной сборки на 15-25% за счёт оптового закупа компонентов.
Кейс: оптимизация обвязки ТО 500 кВт на пищевом производстве
Первоначальная сметаИнжиниринговая компания предложила полный европейский комплект: Spirax Sarco + Samson + Leser + Endress+Hauser. Итого оборудование: 780 000 руб. Монтаж: 180 000 руб. ИТОГО: 960 000 руб.
Оптимизация S22Spirax FT14 оставили (конденсатоотводчик — не экономим). Samson заменили на регулятор температуры прямого действия Spirax DP27 — пищевому производству достаточно ±5°C. Leser ПК заменили на НПО «Энергомаш» с сертификатом ТР ТС. Запорная арматура — ТАКЖЕ. Расходомер убрали (нет коммерческого учёта). Итого оборудование: 420 000 руб. Монтаж: 120 000 руб. ИТОГО: 540 000 руб. Экономия 44%.
РезультатСистема работает 2 года без замечаний. Точность регулирования температуры ±3°C — в пределах требований. Конденсатоотводчик Spirax FT14 работает штатно, гидроударов не было.
