1. Уплотнения пластинчатого теплообменника: роль и классификация
Уплотнение (прокладка) ПТО
Эластомерный элемент, устанавливаемый в паз пластины для герметизации каналов рабочих сред. Работает в условиях циклического давления 6–25 бар, температуры от -20 до +200°C и воздействия рабочих сред — воды, пара, масел, кислот.

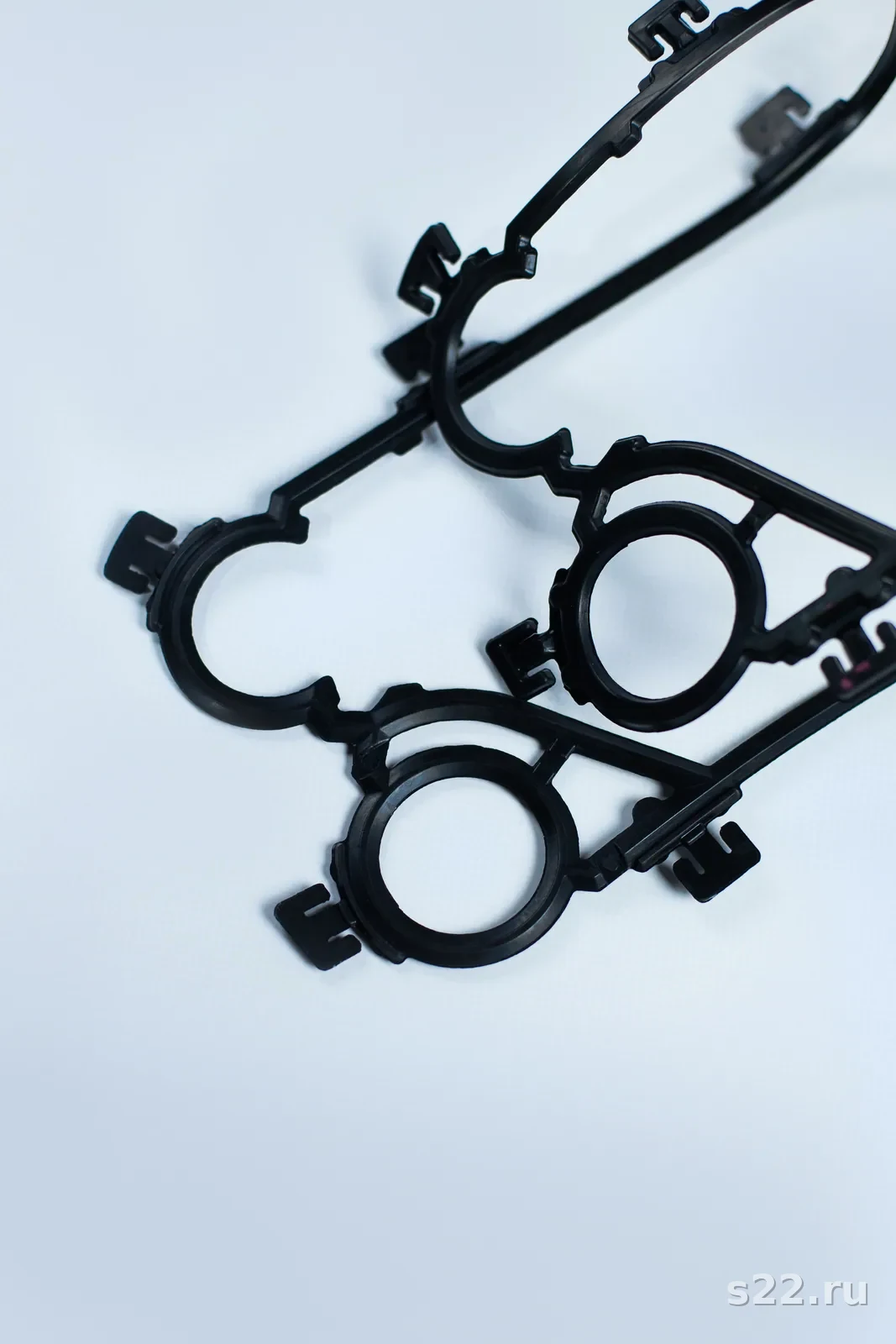

Клипсовая прокладка (snap-on)
Тип крепления, при котором прокладка защёлкивается в паз механически без клея. Упрощает монтаж и демонтаж, позволяет многократную установку. Применяется в современных ПТО большинства брендов.
Размер L (зажимной размер)
Расстояние между прижимными плитами ПТО при сборке, указанное в паспорте. Определяет степень сжатия пакета и прокладок. Отклонение от L более чем на 2% ведёт к неравномерной нагрузке и течи.
Уплотнения для теплообменников — расходный материал, подлежащий плановой замене каждые 5–10 лет в зависимости от материала и условий эксплуатации. При правильной замене срок службы нового комплекта прокладок не отличается от первоначального. Однако нарушения технологии монтажа сводят срок службы к 1–2 годам или вызывают немедленную течь.
Согласно статистике сервисных организаций, до 60% обращений по поводу течей ПТО после обслуживания связаны с ошибками монтажа, а не с качеством прокладок. Разберём каждую ошибку подробно.
Если нужна помощь с подбором уплотнений под вашу модель теплообменника — заполните форму ниже, инженер ответит в течение 2 часов.
2. Ошибка №1: неправильный выбор материала прокладки
Самая распространённая ошибка — установить более дешёвый или «похожий» материал вместо рекомендованного. Материал прокладки должен соответствовать рабочей среде и температуре.
| Материал | T, °C | Подходящие среды | Несовместимо |
|---|
| NBR (нитрил) | до 120 | Масла, нефтепродукты, вода | Пар, кетоны, ароматика |
| EPDM | до 150 | Вода, пар, конденсат, слабые кислоты | Масла, нефтепродукты |
| Viton (FKM) | до 200 | Агрессивные химикаты, растворители | Кетоны, эфиры |
| HNBR | до 150 | Горячая вода, пар низкого давления | Концентрированные кислоты |
| PTFE | до 260 | Кислоты, щёлочи, пищевые среды | Расплавленные щёлочи |
Критичная ошибка: NBR разрушается в паре уже при 130°C — прокладки набухают и сжимаются, вызывая течь. Для систем ГВС и теплоснабжения с температурой выше 100°C используйте только EPDM или HNBR. Проверьте маркировку на старой прокладке или в
паспорте теплообменника.
↑ К оглавлению
3. Ошибка №2: смешивание прокладок разных материалов
При частичной замене прокладок некоторые монтажники устанавливают прокладки из запасов с другим составом — например, EPDM на место вышедших NBR. Это недопустимо.
Разные эластомеры имеют разные коэффициенты сжатия (модуль упругости): NBR жёстче EPDM при одинаковой твёрдости по Шору. Смешанный пакет зажимается неравномерно: одни прокладки перегружены, другие недогружены. Результат — течь по периметру пластин или по внешнему байпасу.
Правило: при частичной замене используйте прокладки того же материала, марки и если возможно — партии. Смешение допустимо только в крайнем случае с обязательным точным контролем зажимного размера L.
↑ К оглавлению
4. Ошибки затяжки: перетяжка и недотяжка болтов
Правильная затяжка — один из самых критичных этапов монтажа. При замене уплотнений теплообменника необходимо строго соблюдать порядок затяжки и контролировать зажимной размер L.
Перетяжка болтов
Последствия: прокладки выдавливаются за пределы паза, пластины деформируются. У аппаратов с тонкими пластинами (0,4–0,6 мм) теряется волнистость профиля — теплообмен снижается, а пластины не подлежат восстановлению.
Недотяжка болтов
Пакет не зажат до расчётного размера L. Прокладки не достигают рабочего напряжения сжатия и не обеспечивают герметичность при рабочем давлении. Течь появляется сразу после запуска или при первом же повышении давления.
| Проблема | Симптом | Решение |
|---|
| Перетяжка | Прокладки деформированы, течь по наружному контуру | Разобрать, осмотреть пластины, заменить прокладки |
| Недотяжка | Течь при рабочем давлении, пропадает при снижении | Дозатянуть до размера L, контролируя обходы крест-накрест |
| Неравномерная затяжка | Течь с одной стороны аппарата | Разобрать, убедиться в параллельности плит, затянуть равномерно |
Практика: затяжку проводите в 3–4 прохода крест-накрест, контролируя зажимной размер L штангенциркулем. Момент затяжки — по паспорту теплообменника. Всегда используйте динамометрический ключ.
↑ К оглавлению
5. Ошибки при монтаже прокладок
Даже при правильно выбранном материале неверный монтаж прокладок приводит к немедленной или быстрой течи. Разберём типичные ошибки.
01
Неправильная ориентация
У части прокладок есть лицевая и тыльная стороны. Перевёрнутая прокладка не прилегает к пазу равномерно.
02
Неполная защёлка
Клипсовая прокладка не защёлкнута по всей длине — оставшийся незащёлкнутый участок создаёт негерметичный мостик.
03
Неправильная смазка
Смазка нанесена на уплотняющую поверхность (а не на боковую) — снижает сцепление и вызывает выдавливание.
04
Повреждение при монтаже
Применение металлических инструментов для защёлкивания прокладок приводит к надрезам и трещинам эластомера.
Важно: никогда не растягивайте прокладку при установке — если она не входит без усилий, проверьте правильность ориентации и нанесите силиконовую смазку на боковые поверхности.
При плановой замене уплотнений для продления срока службы теплообменника рекомендуется заменять весь пакет прокладок одновременно, а не точечно.
↑ К оглавлению
6. Загрязнённые пластины перед сборкой
После демонтажа прокладок на пазах пластин остаются: следы клея (для приклеенных прокладок), отложения накипи, биоплёнка, продукты коррозии. Сборка на загрязнённые пазы гарантирует неравномерное прилегание прокладок и течь.
Очистка пластин: используйте пластиковый скребок и мягкую щётку. Растворитель (изопропиловый спирт) — для следов клея. Металлический инструмент недопустим — царапает нержавейку и создаёт точки начала коррозии. После очистки промойте пластины чистой водой и высушите.
Если пластины имеют коррозионные точки, сквозные повреждения или деформацию профиля — они подлежат замене. Поставка запчастей для теплообменников включает отдельные пластины для всех основных брендов.
7. Риски аналоговых прокладок низкого качества
Аналоговые прокладки — это не всегда плохо. Качественные аналоги от проверенных производителей с документами (ISO 9001, сертификат состава) полностью заменяют оригинальные. Риск — в дешёвых изделиях без документации.
Признаки некачественных аналогов: неоднородная твёрдость по Шору (прокладка мягкая в одном месте и жёсткая в другом), набухание в рабочей среде уже через 3–6 месяцев, растрескивание при изгибе при монтаже. Подробнее — в статье об оригинальных и аналоговых прокладках.
Кейс: ПТО Sondex S47, система ГВС жилого комплекса
Ситуация: после плановой замены прокладок на дешёвые аналоги через 4 месяца появилась течь по 12 пластинам из 36.
Причина: аналоговые прокладки EPDM с твёрдостью 45 Shore вместо рекомендованных 55 Shore — материал сжался неравномерно при рабочих 95°C.
Результат: внеплановая разборка, замена всего пакета на прокладки с документами. Стоимость аварийного обслуживания превысила экономию от дешёвых аналогов в 5 раз.
8. Неправильное хранение уплотнений
Даже купленные правильные прокладки могут потерять свойства до установки при нарушении условий хранения. Эластомеры деградируют под воздействием четырёх факторов:
- Озон — образуется вблизи электромоторов, сварочных аппаратов, трансформаторов. Вызывает растрескивание эластомера. NBR и EPDM особенно чувствительны.
- УФ-излучение — прямой солнечный свет разрушает поверхностный слой за несколько недель.
- Нагрузка в сжатом состоянии — прокладки нельзя хранить под давлением (например, в стопке с тяжёлыми предметами сверху).
- Масляная среда — контакт NBR-прокладок с маслом при хранении меняет их геометрию.
Хранение: температура 5–25°C, затемнённое место, горизонтально в оригинальной упаковке или п/э пакете. Срок хранения EPDM/NBR — до 5 лет, Viton — до 10 лет при соблюдении условий.
↑ К оглавлению
9. Диагностика: как понять причину течи
Когда ПТО начинает течь после замены прокладок, важно правильно определить причину, чтобы не повторить ошибку. Течи ПТО делятся на три типа по месту и характеру:
| Тип течи | Место | Вероятная причина |
|---|
| Внешняя течь | По периметру пакета пластин | Перетяжка или недотяжка, загрязнённый паз, деформированная прокладка |
| Байпасная течь | Смешение сред (обнаруживается анализом) | Пробой пластины, трещина прокладки, неправильный материал |
| Течь по портам | Вокруг штуцеров | Повреждение уплотнений портов, коррозия фланца |
Для диагностики байпасной течи (смешения сред) без разборки используют анализ кондуктивности обоих потоков — при смешении воды с водой разной температуры кондуктивность выходящего потока изменяется относительно нормы более чем на 5%.
Алгоритм: 1. Определите тип течи. 2. Проверьте зажимной размер L. 3. Осмотрите прокладки (набухание, трещины, смещение). 4. Проверьте чистоту пазов. 5. Убедитесь в правильности материала.
10. Чек-лист правильной замены уплотнений
Перед началом работ по замене уплотнений теплообменника проверьте наличие всего необходимого и соблюдение условий по следующему алгоритму:
01
Подготовка
Паспорт ТО с размером L и моментом затяжки. Динамометрический ключ. Прокладки нужного материала и размера.
02
Демонтаж
Разобрать аппарат до указанного в паспорте размера. Снять прокладки пластиковым инструментом. Промаркировать пластины.
03
Очистка
Очистить пазы от следов клея и отложений. Промыть чистой водой. Высушить. Осмотреть пластины на коррозию и деформацию.
04
Установка
Нанести силиконовую смазку на боковые поверхности. Защёлкнуть клипсовые прокладки по всей длине. Проверить ориентацию.
05
Сборка
Собрать пакет. Зажать болты в 3–4 прохода крест-накрест до размера L. Контроль штангенциркулем.
06
Испытание
Гидравлические испытания при давлении 1,25×Pраб. Выдержка 30 минут. Визуальный осмотр всех зон.
11. Примеры из практики
Кейс 1: ПТО Alfa Laval M10, система отопления промышленного предприятия
Исходные данные: аппарат 120 пластин, рабочая среда — вода 95/70°C, прокладки EPDM, ресурс 7 лет.
Проблема: течь по торцу пакета через 2 недели после замены прокладок.
Диагностика: зажимной размер L = 285 мм при паспортном 268 мм — недотяжка 6%.
Решение: дозатянуть болты крест-накрест до L = 268 мм. Течь устранена без разборки. Дополнительных затрат нет.
Кейс 2: ПТО GEA NT100, пищевое производство
Исходные данные: 64 пластины, рабочая среда — молоко/вода, прокладки EPDM пищевого класса (FDA-compliant).
Проблема: при монтаже использованы NBR-прокладки (ошибка при заказе). Течь через 3 месяца, набухание прокладок.
Решение: полная замена пакета на EPDM FDA. Итог: правильная идентификация материала при заказе экономит 2–3 недели простоя и стоимость внепланового ТО (от 150 тыс. руб.).
Подобрать уплотнения для теплообменников Alfa Laval, Sondex и GEA с гарантией совместимости — оставьте заявку, и наш инженер свяжется в течение 2 часов.
Частые вопросы о замене уплотнений
Какие ошибки при замене уплотнений встречаются чаще всего? +
Самые частые ошибки: выбор неподходящего материала прокладки (NBR вместо EPDM для пара), нарушение порядка затяжки болтов (не крест-накрест), превышение или недостаток усилия зажима, смешивание прокладок разных материалов в одном пакете, а также установка прокладок без смазки. Каждая ошибка приводит к течи или сокращению срока службы уплотнений в 2–5 раз.
Что произойдёт если перетянуть болты при сборке ПТО? +
Перетяжка деформирует прокладки: эластомер выдавливается за пределы паза, пластины получают неравномерную нагрузку. Пластины из нержавейки 0,4–0,6 мм могут потерять волнистость профиля. Всегда зажимайте пакет до размера L из паспорта теплообменника.
Можно ли заменить часть прокладок, не меняя весь пакет? +
Допустимо только если оставшиеся прокладки того же материала, марки и партии, а их возраст не превышает 70% нормативного срока. Смешивание материалов создаёт зоны с разной жёсткостью. При любом сомнении меняйте весь пакет целиком.
Чем смазывать прокладки перед установкой? +
Для клипсовых прокладок используйте силиконовую смазку. Для Viton — только фторсиликоновую. Наносите тонким слоем только на боковые поверхности прокладки. Не смазывайте уплотняющие поверхности — это снижает сцепление и вызывает течь.
Как хранить запасные прокладки для теплообменника? +
Хранение: тёмное место при 5–25°C, вдали от источников озона, горизонтально в оригинальной упаковке. Нельзя складывать под нагрузкой. Срок хранения EPDM и NBR — до 5 лет, Viton — до 10 лет при правильных условиях.
Почему после замены прокладок теплообменник снова течёт? +
Повторная течь после замены чаще всего означает: 1) пластины не были очищены перед сборкой; 2) прокладки установлены неправильной стороной; 3) пакет недозатянут или перетянут; 4) выбран неподходящий материал прокладки. Проверьте эти четыре пункта.
Нужно ли менять прокладки если ТО не течёт, но снизилась эффективность? +
Снижение эффективности без течей чаще указывает на загрязнение пластин накипью. Сначала проведите безразборную промывку (CIP). Если не помогло — разберите и оцените прокладки: набухание, трещины, усадка более 15% — признаки износа.
Как определить правильный материал прокладки для замены? +
Основные критерии — рабочая среда и температура. NBR: масла, нефтепродукты до 120°C. EPDM: вода, пар, слабые кислоты до 150°C. Viton: агрессивные химикаты до 200°C. Посмотрите маркировку на старой прокладке или в паспорте теплообменника.
Можно ли использовать аналоговые прокладки вместо оригинальных? +
Качественные аналоги с документами (ISO 9001) полностью заменяют оригинальные при совпадении геометрии паза, материала и твёрдости по Шору. Риск дешёвых аналогов — неизвестный состав и возможное набухание в рабочей среде.
Как часто нужно менять прокладки в пластинчатом теплообменнике? +
При нормальной эксплуатации: NBR и EPDM — каждые 5–7 лет, Viton — каждые 7–10 лет. При агрессивных средах срок сокращается до 2–3 лет. Рекомендуется превентивная замена при каждой плановой разборке для чистки.
Что делать если прокладка порвалась при демонтаже? +
Это нормально для изношенных эластомеров. Очистите паз от остатков пластиковым шпателем или мягкой щёткой (не металлом). Проверьте паз на коррозию. Установите новые прокладки целиком.
Какой инструмент нужен для замены прокладок теплообменника? +
Обязательны: динамометрический ключ, набор ключей под стяжные болты, штангенциркуль для контроля размера L, приспособление для снятия клипсовых прокладок. Документация с моментом затяжки и паспортным размером L.
