Устройство пластинчатого теплообменника
Пластинчатый теплообменник (ПТО) — аппарат, в котором тепло передаётся между двумя жидкостями через набор тонких гофрированных металлических пластин. Конструкция предельно проста: пакет пластин зажат между неподвижной (задней) и подвижной (передней) плитами рамы с помощью стяжных болтов. Все соединения — разборные, что позволяет добавлять пластины или менять прокладки без замены аппарата целиком.
Патрубки подключения расположены на неподвижной плите. Стандартная схема — 4 патрубка: вход/выход первого контура и вход/выход второго. Различные типы пластинчатых теплообменников (разборные, паяные, сварные) отличаются способом фиксации пластин, но физический принцип теплообмена у всех одинаков.
↑ К оглавлениюКак устроены каналы и пластины
Каждая пластина имеет рельефную поверхность — гофрировку в виде «ёлочки» (chevron) или синусоиды. Когда две соседние пластины собраны зеркально относительно друг друга, их гофрировки пересекаются и образуют сеть точек контакта. Эти точки удерживают пластины от прогиба под давлением и одновременно создают сложную гидродинамику потока.
Геометрия канала
Каналы формируются в пространстве между двумя соседними пластинами. Для стандартных применений (вода, гликолевые растворы) ширина канала составляет 2–4 мм. Для загрязнённых сред с волокнами или взвесью предусмотрены конструкции free-flow с каналом 7–10 мм и полностью гладкими пластинами без гофрировки.
Гидравлический диаметр канала d₄ определяется формулой: d₄ = 2b / (1 + a/b), где b — средняя высота канала (около 2 мм), a — ширина пластины. Для типичных пластин d₄ = 3–6 мм — в 5–10 раз меньше, чем у трубок в кожухотрубных теплообменниках.
Распределительные зоны
В верхней и нижней частях каждой пластины расположены угловые отверстия (порты). Два порта — это коллекторные каналы первого потока (например, горячего), два других — коллекторы второго потока (холодного). Прокладка на каждой пластине имеет конфигурацию: два порта «закрыты» от рабочей зоны (жидкость идёт в следующий канал), два порта «открыты» (жидкость входит/выходит в текущий канал).
Противоток: принцип и схема потоков
Противоток — это организация движения двух потоков в противоположных направлениях. Горячая среда входит, например, с правой стороны аппарата и движется слева, холодная — входит с левой стороны и движется вправо. В каждой точке по длине аппарата горячий поток соседствует с более холодной жидкостью — разность температур никогда не обращается в ноль.
Схема противотока в ПТО
Схема выше иллюстрирует ключевое свойство противотока: разность температур одинакова по всей длине аппарата. В данном примере — 30–33°C на обоих концах. Это обеспечивает постоянную движущую силу теплообмена. Холодный поток нагревается с 20 до 47°C — то есть выше температуры выхода горячего потока (50°C минус 3°C). Такой «термический перекрёст» физически невозможен в прямотоке.
Прямоток vs противоток: температурный профиль
В прямотоке оба потока входят с одной стороны и движутся в одном направлении. Разность температур максимальна на входе и монотонно убывает к выходу. Максимальная температура нагрева холодного потока ограничена и никогда не превысит среднеарифметическое между начальными температурами. LMTD прямотока при тех же температурах на 10–40% ниже, чем у противотока — это прямые потери эффективности.
↑ К оглавлениюКоэффициент теплопередачи K: формула и значения
Коэффициент теплопередачи K (Вт/м²К) — основная характеристика теплообменника. Он показывает, сколько ватт тепла передаётся через 1 м² поверхности при разности температур 1 К. Чем выше K, тем меньше поверхность, необходимая для передачи заданной мощности Q.
δ — толщина пластины, м (0,5–1,5 мм = 0,0005–0,0015 м)
λ — теплопроводность пластины: нержавейка 16 Вт/м·К, титан 22 Вт/м·К
Rṥ — суммарное термическое сопротивление загрязнений, м²К/Вт
Числовой пример
Горячий поток — вода 70°C, α₁ = 8 000 Вт/м²К. Холодный — вода 30°C, α₂ = 7 000 Вт/м²К. Пластина из AISI 316L: δ = 0,6 мм = 0,0006 м, λ = 16 Вт/м·К. Загрязнения: Rṥ = 0,00005 м²К/Вт (чистая вода).
Расчёт: 1/K = 1/8000 + 0,0006/16 + 1/7000 + 0,00005 = 0,000125 + 0,0000375 + 0,000143 + 0,00005 = 0,000355. Итого: K = 1/0,000355 ≈ 2 817 Вт/м²К. С учётом загрязнений K снизился с 3 700 до 2 800 — это подчёркивает важность качества воды.
Диапазоны K для типичных сред
| Рабочие среды | α₁, Вт/м²К | α₂, Вт/м²К | K, Вт/м²К |
|---|---|---|---|
| Вода — вода | 5 000–15 000 | 5 000–15 000 | 3 000–8 000 |
| Пар — вода | 6 000–12 000 | 5 000–10 000 | 2 500–6 000 |
| Масло — вода | 300–800 | 5 000–10 000 | 250–750 |
| Гликоль 40% — вода | 2 000–5 000 | 5 000–12 000 | 1 500–4 000 |
| Фреон R134a — вода | 1 500–4 000 | 5 000–10 000 | 1 200–3 000 |
LMTD: среднелогарифмический температурный напор
LMTD (Logarithmic Mean Temperature Difference) — среднелогарифмический температурный напор — характеризует среднюю движущую силу теплообмена по всей длине аппарата. Именно LMTD стоит в основном уравнении теплопередачи: Q = K × F × LMTD, где Q — тепловая мощность (Вт), F — площадь поверхности (м²).
ΔT₂ — разность температур на «холодном» конце аппарата, °C
ln — натуральный логарифм
Пример расчёта LMTD
Задача: горячий поток вода 85°C → 55°C, холодный поток вода 15°C → 50°C. Схема — противоток.
Определяем разности температур на концах аппарата:
- Горячий конец (вход горячего / выход холодного): ΔT₁ = 85 − 50 = 35°C
- Холодный конец (выход горячего / вход холодного): ΔT₂ = 55 − 15 = 40°C
LMTD = (35 − 40) / ln(35 / 40) = (−5) / ln(0,875) = (−5) / (−0,1335) ≈ 37,5°C
Среднеарифметическое напора: (35 + 40) / 2 = 37,5°C. Совпадение неслучайно — при близких значениях ΔT₁ и ΔT₂ LMTD ≈ среднему арифметическому. Разница становится значительной при ΔT₁ / ΔT₂ более 1,5–2.
LMTD для прямотока (сравнение)
При тех же температурах, но в прямоточной схеме:
- Вход (оба потока): ΔT₁ = 85 − 15 = 70°C
- Выход (оба потока): ΔT₂ = 55 − 50 = 5°C
LMTDṘ = (70 − 5) / ln(70 / 5) = 65 / 2,639 ≈ 24,6°C. Это на 34% ниже, чем у противотока (37,5°C). Для той же тепловой мощности Q потребуется на 34% больше площади поверхности — или аппарат большего размера.
Роль гофрировки: турбулизация и интенсификация теплообмена
Гофрировка пластины — рельефный рисунок в виде «ёлочки» (chevron) с рёбрами, расположенными под углом β = 30–65° к горизонтали. Это не просто эстетика: гофрировка — главный конструктивный элемент, определяющий гидродинамику и теплообмен в канале.
Механизм турбулизации
При течении жидкости через гофрированный канал поток непрерывно меняет направление, огибая рёбра гофрировки. Это вызывает интенсивное перемешивание жидкости поперёк канала — разрушение пристенного ламинарного слоя, который в гладкой трубе является главным термическим сопротивлением. В результате турбулентный режим наступает уже при Re = 150–300, тогда как в гладкой трубе — только при Re выше 4 000.
Угол гофрировки: компромисс между теплообменом и давлением
| Угол β | Тип потока | Теплообмен | Гидравлическое сопротивление | Применение |
|---|---|---|---|---|
| 30° (низкий) | Более ламинарный | Ниже | Низкое ΔP | Большие расходы, малое ΔP |
| 45° (средний) | Смешанный | Средний | Среднее ΔP | Универсальное применение |
| 65° (высокий) | Интенсивная турбулентность | Максимальный | Высокое ΔP | Вязкие среды, малые расходы |
Производители (Alfa Laval, SWEP, Tranter) предлагают смешанные пакеты: чередование пластин с углом 30° и 65°. Это позволяет гибко настраивать баланс теплообмен/давление без смены типоразмера аппарата. Разборные пластинчатые теплообменники позволяют менять такой баланс переукладкой пакета.

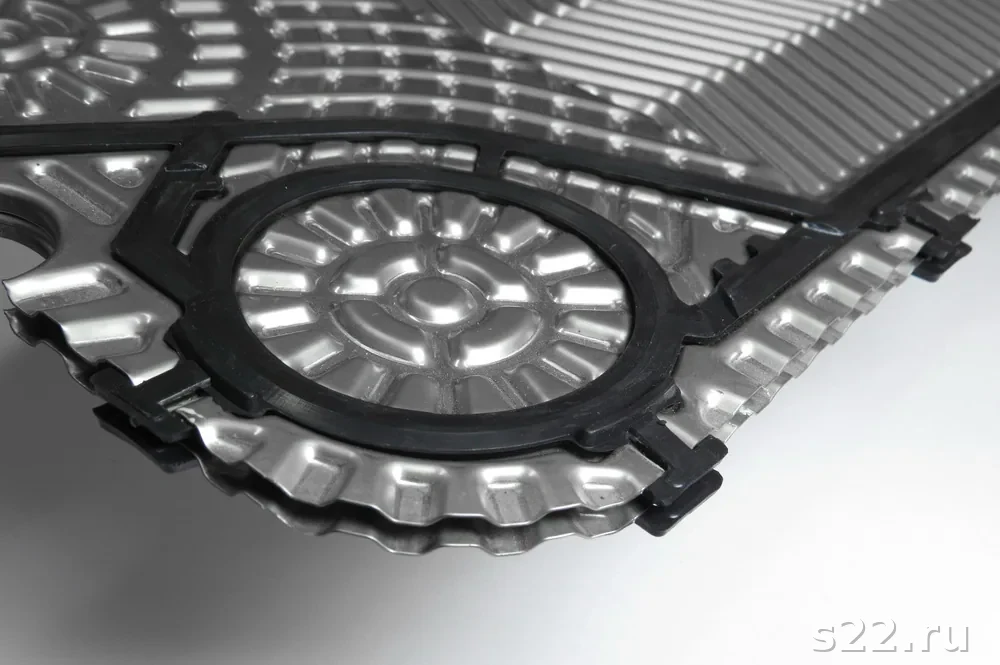

Прокладки: уплотнение каналов и выбор материала
Прокладки в разборном пластинчатом теплообменнике выполняют две функции: герметизируют каналы от утечки наружу и направляют каждый поток строго в своя каналы — горячий в нечётные, холодный в чётные. Прокладка вклеивается в паз по периметру пластины, а у угловых отверстий имеет фигурный обвод, закрывающий один порт и открывающий другой.
| Материал | Температура, °C | Среды | Примечание |
|---|---|---|---|
| NBR (нитрил) | до 120 | Вода, масло, нефтепродукты | Не для горячего пара |
| EPDM | до 160 | Горячая вода, пар, гликоль | Стандарт для ИТП/ЦТП |
| FKM (Viton) | до 200 | Кислоты, растворители, агрессивные среды | Высокая стоимость |
| PTFE (тефлон) | до 200 | Сильные кислоты, щёлочи, окислители | Не для ударных нагрузок |
Прокладки EPDM наиболее распространены в системах теплоснабжения — они выдерживают горячую воду и пар при давлении до 16 бар. При использовании пара выше 150°C или агрессивных химических сред необходимо согласовывать материал прокладки с производителем. Разборный пластинчатый теплообменник позволяет заменять прокладки в полевых условиях.
Прямоток, противоток и многоходовая компоновка
Помимо чистого противотока и прямотока, существует многоходовая компоновка, когда поток проходит пакет пластин несколько раз. Промежуточные перегородки в плите направляют поток в обратную сторону — аппарат становится эквивалентом нескольких последовательно соединённых секций.
| Схема | LMTD | Макс. нагрев хол. потока | ΔP | Применение |
|---|---|---|---|---|
| Противоток (1-ходовой) | Максимальный | Термический перекрёст | Низкое | Большинство задач |
| Прямоток (1-ходовой) | На 10–40% ниже | Ограничен Tср | Низкое | Редко, спец. задачи |
| 2-ходовой | Средний | Умеренный | В 4 раза выше | Малые расходы, вязкие среды |
| 4-ходовой | Высокий | Хороший | В 16 раз выше | Очень малые расходы |
Когда нужна многоходовая компоновка
Многоходовая компоновка нужна в двух случаях: (1) малый расход среды — скорость в каналах падает, Re снижается, теплоотдача ухудшается; дополнительные ходы восстанавливают скорость; (2) требуется очень высокое температурное сближение (1–2°C). Плата за многоходовость — резкий рост гидравлического сопротивления: гидравлический напор растёт как квадрат числа ходов.
Нужен расчёт пластинчатого теплообменника с подбором числа ходов и оценкой LMTD?
Запросить расчётОтличие от кожухотрубного теплообменника
Кожухотрубные и пластинчатые теплообменники — два основных класса промышленных аппаратов. Выбор между ними определяется условиями: давлением, загрязнённостью среды, требованиями к компактности и обслуживанию.
| Параметр | Пластинчатый ТО | Кожухотрубный ТО |
|---|---|---|
| Коэф. K (вода-вода), Вт/м²К | 3 000–8 000 | 800–1 500 |
| Компактность при одинаковой Q | В 2–4 раза меньше | Крупный аппарат |
| Мин. температурный напор | 1–3°C | 5–10°C |
| Макс. рабочее давление | до 25 бар (разборный) | до 200+ бар |
| Работа с загрязнёнными средами | Ограничена (канал 2–4 мм) | Хорошая (труба 16–25 мм) |
| Расширение производительности | Добавить пластины | Только замена аппарата |
| Обслуживание / чистка | Полная разборка | Механическая (трубки) |
Подробное сравнение с числовыми расчётами представлено в статье кожухотрубный vs пластинчатый теплообменник. Для систем ИТП при давлении до 16 бар и чистой воде выбор однозначен — ПТО. Для аммиачных холодильных систем с давлением до 40 бар или для среды с механическими включениями — кожухотрубный.
↑ К оглавлениюПрактические примеры расчёта
Задача: нагреть 5 м³/ч холодной воды с 12°C до 60°C от теплосети 90°C. Определить требуемую площадь поверхности ПТО.
Тепловая мощность: Q = 5 000/3 600 × 4 187 × (60 − 12) = 1,389 × 4 187 × 48 = 278 кВт
Температуры: горячий 90→55°C, холодный 12→60°C. Противоток. ΔT₁ = 90-60 = 30°C, ΔT₂ = 55-12 = 43°C. LMTD = (43-30)/ln(43/30) = 13/0,359 = 36,2°C
Принимаем K = 4 500 Вт/м²К. F = Q/(K × LMTD) = 278 000 / (4 500 × 36,2) = 1,71 м²
Молоко нагревается с 4°C до 72°C горячей водой 85°C. Расход молока — 10 000 л/ч = 2,78 кг/с (плотность 1 030 кг/м³). Теплоёмкость молока c = 3 900 Дж/кг·К.
Q = 2,78 × 3 900 × (72 − 4) = 2,78 × 3 900 × 68 = 737 кВт
Требование к температурному сближению: выход горячей воды не выше 20°C (рекуперация). ΔT₁ = 85-72 = 13°C, ΔT₂ = 20-4 = 16°C. LMTD = (16-13)/ln(16/13) = 3/0,207 = 14,5°C
Масло охлаждается с 75°C до 45°C водой 20°C. Расход масла — 3 м³/ч = 0,694 кг/с. Теплоёмкость масла c = 2 100 Дж/кг·К, вязкость при 60°C — 46 сСт.
Q = 0,694 × 840 × 2 100 × (75 − 45) / 1000 = 36,8 кВт. При K = 500 Вт/м²К (масло) и LMTD = 18°C: F = 36 800/(500 × 18) = 4,1 м²
