1. Что такое подключение теплообменника
Подключение теплообменника — это монтажный процесс присоединения горячего и холодного трубопроводов к патрубкам аппарата с одновременным монтажом обвязки. Правильное подключение определяет тепловую мощность системы, надёжность работы и срок службы пластинчатого теплообменника.
Патрубок
Фланцевый штуцер на неподвижной прижимной плите ПТО. Стандартный ПТО — 4 патрубка (2 первичный контур + 2 вторичный). Все патрубки — на одной торцевой плите, маркированы на заводе-изготовителе.
Обвязка
Комплект трубопроводов, запорной арматуры и КИП, обеспечивающих рабочий режим ТО. Без обвязки аппарат нельзя ввести в эксплуатацию и обслуживать.
Опрессовка
Гидравлическое испытание каждого контура давлением выше рабочего для проверки герметичности фланцевых соединений и прокладок пакета пластин. Обязательный этап перед пуском.
Перед началом работ изучите схему подключения и проверьте, соответствуют ли имеющиеся трубопроводы проектным диаметрам патрубков ТО. Для пластинчатых ТО важно расположение: аппарат устанавливается строго вертикально, пластины — в вертикальной плоскости.
↑ К оглавлению
2. Подготовка к подключению
До начала монтажных работ необходимо выполнить ряд подготовительных операций:
- Проверить паспорт ТО: диаметры патрубков, рабочее давление, максимальную температуру, маркировку патрубков (I, II — первичный; III, IV — вторичный)
- Сверить параметры с проектными данными — недопустимо подключать ТО с меньшим рабочим давлением, чем в контуре
- Подготовить основание: ровное, прочное, с виброизоляционными подкладками под лапы рамы
- Проверить наличие всей арматуры для обвязки согласно проекту
- Подготовить фланцевые прокладки нужного материала и диаметра
Совет перед установкой: Если ПТО хранился более 6 месяцев или транспортировался при низкой температуре, перед подключением дайте ему прогреться до температуры помещения (не менее 24 часа) — иначе прокладки пакета могут быть задублены и дадут течь при первом заполнении.
↑ К оглавлению
3. Порядок подключения: 6 шагов
01
Установка и фиксация
Установить ПТО вертикально на основание, зафиксировать болтами. Проверить уровнем в двух плоскостях. Зазор для обслуживания: 600–800 мм с торца, 200–300 мм с боков.
02
Подготовка трубопроводов
Промыть трубопроводы водой (смыть окалину и стружку). Обрезать по длине, подготовить фланцы, установить опоры у патрубков ТО (200–300 мм от фланца).
03
Монтаж фланцевых соединений
Установить прокладки, состыковать фланцы без перекоса. Завернуть болты от руки, затем динамометрическим ключом крест-накрест в 3 прохода до нормы.
04
Монтаж обвязки
Установить запорные краны, грязевики, предохранительные клапаны, манометры и термометры. Подключить воздухоотводчик на высшей точке вторичного контура.
05
Гидравлические испытания
Каждый контур по отдельности: заполнить водой, создать давление 1,25×Pраб, выдержать 30 минут. Падение давления не более 0,02 МПа — норма.
06
Заполнение и пуск
Заполнить оба контура с одновременным стравливанием воздуха. Плавно открыть запорную арматуру. Проверить температуры и давления по приборам.
↑ К оглавлению
4. Схема подключения: противоток обязателен
Правильная схема подключения — противоток. Горячая среда входит в верхний патрубок со стороны прижимной плиты, выходит из нижнего. Холодная — входит снизу с противоположной стороны, выходит сверху.
| Патрубок | Среда | Температура | Расположение |
|---|
| Вход I (горячий) | Первичный контур, подача | 95–150°C | Сверху, неподвижная плита |
| Выход II (горячий) | Первичный контур, обратная | 70°C (норма) | Снизу, неподвижная плита |
| Вход III (холодный) | Вторичный контур, обратная | 40–60°C | Снизу, неподвижная плита |
| Выход IV (холодный) | Вторичный контур, подача | 70–80°C | Сверху, неподвижная плита |
Критично: Перепутать входы/выходы первичного или вторичного контура — значит получить прямоток вместо противотока. Мощность падает на 15–30%. Проверьте маркировку патрубков на заводской табличке ТО перед подключением трубопроводов. Подробнее о схемах — в статье
схема подключения ПТО.
↑ К оглавлению
5. Фланцевые соединения: монтаж и затяжка
Фланцевые соединения — самое ответственное место при подключении теплообменника. Неправильная затяжка или повреждённая прокладка приводят к течи под нагрузкой.
Требования к прокладкам
- Материал прокладки — соответствующий рабочей среде: паронит ПОН для воды и пара до 450°C, PTFE для кислот и агрессивных сред, резина EPDM для горячей воды до 150°C
- Прокладка не должна перекрывать внутренний диаметр патрубка
- Никогда не устанавливайте две прокладки вместо одной — это приведёт к неравномерному зажатию и течи
| Диаметр болта | Класс прочности | Момент затяжки (Н·м) | Число болтов (DN100) |
|---|
| М12 | 8.8 | 40–50 | 8 |
| М16 | 8.8 | 80–100 | 8 |
| М20 | 8.8 | 160–200 | 8 |
| М24 | 8.8 | 280–320 | 12 |
Порядок затяжки: Болты затягивают крест-накрест, в 3–4 прохода: первый проход — 30% от нормы, второй — 70%, третий — 100%, четвёртый — контрольный обход. После нагрева до рабочей температуры проводят горячую подтяжку (после первого запуска системы, при рабочем давлении).
↑ К оглавлению
6. Обвязка: состав узлов
Правильная обвязка обеспечивает безопасность работы системы и возможность технического обслуживания без полного слива контуров. Подробный состав — в статье обвязка теплообменника.
| Узел | Позиция | Обязательность |
|---|
| Запорный кран (шаровой) | На всех 4 патрубках | Обязательно |
| Сетчатый фильтр (грязевик) | На обоих входах | Обязательно |
| Предохранительный клапан | На каждом контуре | Обязательно |
| Манометр (кл. точн. 1,5) | Вход/выход каждого контура | Обязательно |
| Термометр (биметаллический) | Вход/выход каждого контура | Обязательно |
| Обратный клапан | Вход вторичного контура (ГВС) | По СанПиН |
| Автовоздухоотводчик | Высшая точка вторичного контура | Рекомендуется |
| Спускной (дренажный) кран | Нижние точки обоих контуров | Рекомендуется |
↑ К оглавлению
7. Гидравлические испытания (опрессовка)
Гидравлические испытания — обязательный этап после подключения теплообменника. Опрессовку проводят для каждого контура отдельно, не допуская превышения давления испытаний выше максимально допустимого ПТО.
Параметры опрессовки
Пробное давление
Pпр = 1,25 × Pраб, но не менее 0,3 МПа. Для систем с Pраб = 0,6 МПа → Pпр = 0,75 МПа.
Время выдержки
Не менее 30 минут при пробном давлении. Снижение давления за время выдержки не более 0,02 МПа — норма.
Контроль
Визуальный осмотр всех фланцевых соединений, торцевых стенок пакета, сварных швов трубопроводов. Видимых капель и «потения» не должно быть.
Ограничение: Пробное давление не должно превышать максимально допустимое давление по паспорту ТО (обычно 10–16 бар). Если рабочее давление первичного контура высокое — используйте регулятор давления на входе и проводите опрессовку каждого контура до монтажа арматуры первичного контура.
↑ К оглавлению
8. Заполнение и пуск
После успешной опрессовки можно заполнять систему теплоносителем и запускать аппарат в работу.
- Заполнение вторичного контура — подавать холодную воду медленно, открывая дренажные краны для вытеснения воздуха снизу вверх
- Стравливание воздуха через автовоздухоотводчик или ручные краны Маевского в высшей точке контура
- Заполнение первичного контура — аналогично, убедиться в отсутствии воздуха
- Проверка давления — убедиться в соответствии рабочему давлению
- Плавное открытие запорной арматуры первичного контура — медленно, за 2–3 минуты, не допуская гидравлического удара
- Контроль параметров через 10–15 минут после пуска: температуры и давление на всех 4 точках соответствуют расчётным значениям
Горячая подтяжка: После первого выхода на рабочий режим (через 1–2 часа) проведите горячую подтяжку болтов фланцевых соединений при рабочем давлении. Тепловое расширение прокладок часто вызывает небольшое послабление болтов.
↑ К оглавлению
9. Типичные ошибки при подключении
| Ошибка | Последствие | Как избежать |
|---|
| Перепутаны подача/обратка (прямоток) | Мощность -15–30% | Проверить маркировку патрубков перед подключением |
| Трубы нагружают патрубки ТО | Деформация рамы, течи | Опоры у патрубков, компенсаторы |
| Пропущена горячая подтяжка | Течь по фланцам при нагреве | Подтянуть болты после первого выхода на режим |
| Нет грязевика на входе теплосети | Засорение каналов пластин | Установить сетчатый фильтр DN входного патрубка |
| Воздух не стравлен из контура | Снижение расхода, перегрев | Воздухоотводчик в высшей точке |
| Опрессовка без разделения контуров | Повреждение пластин при превышении Pмакс | Опрессовывать каждый контур отдельно |
↑ К оглавлению
10. Примеры из практики
Кейс: Переподключение ПТО в ИТП жилого дома — устранение прямотока
Ситуация: ИТП жилого дома 120 квартир, ПТО отопления Alfa Laval T20. Жалобы на недогрев квартир в мороз.
Диагностика: Замер температур на патрубках показал: Т₁вх=88°C, Т₁вых=85°C, Т₂вх=75°C, Т₂вых=72°C. Разница всего 3°C на первичном контуре — явный признак прямотока.
Решение: Перекинуты подводящие трубы первичного контура (поданы/обратная). После переподключения: Т₁вх=88°C, Т₁вых=68°C, Т₂вх=55°C, Т₂вых=78°C. Тепловая мощность возросла в 3 раза.
Вывод: Неверное подключение при монтаже обнаружилось только в сезон пиковых нагрузок. Обязательно маркируйте трубопроводы до разборки при ремонте.
Кейс: Течь фланцевых соединений после монтажа нового ПТО
Ситуация: Новый ПТО Sondex S22 подключён к системе охлаждения компрессорной станции. Через 2 недели — течь по всем фланцам.
Причина: Монтажная организация не провела горячую подтяжку после первого нагрева. Прокладки из паронита дали усадку при нагреве, болты ослабли.
Решение: Горячая подтяжка всех болтов при рабочем давлении и температуре. Течи устранены без замены прокладок.
Часто задаваемые вопросы
Как подключить теплообменник правильно простыми словами? +
Подключение теплообменника — это присоединение горячего и холодного трубопроводов к патрубкам аппарата. Главное: потоки должны идти навстречу (противоток). После подключения — опрессовка каждого контура давлением 1,25 × рабочее давление. Без этих двух условий система будет работать неэффективно или небезопасно.
В каком порядке подключают трубопроводы к теплообменнику? +
Порядок: 1) Установить ТО на основание и зафиксировать. 2) Подключить трубопроводы — начиная с подводящих. 3) Установить фланцевые прокладки и затянуть болты крест-накрест. 4) Смонтировать обвязку (краны, грязевики, КИП). 5) Провести опрессовку каждого контура. 6) Заполнить систему и стравить воздух.
Нужно ли опрессовывать теплообменник после подключения? +
Да, обязательно. Гидравлические испытания каждого контура давлением 1,25×Pраб (минимум 0,3 МПа), 30 минут. Падение давления до 0,02 МПа — норма. Больше — течь, нужно найти и устранить.

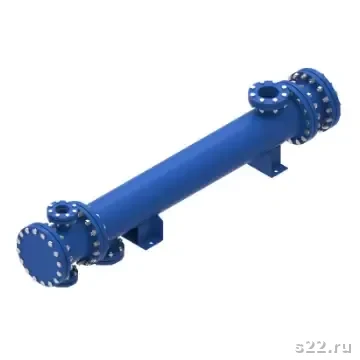

Можно ли подключить теплообменник горизонтально? +
Для пластинчатых ТО — нет. Пластины должны стоять вертикально. Кожухотрубные ТО допускают горизонтальное расположение, если это предусмотрено конструкцией. U-образные трубки монтируют вертикально во всех случаях.
Как предотвратить нагрузку трубопроводов на патрубки? +
Установить неподвижные опоры на трубопроводах в 200–300 мм от фланцев ТО. Применять компенсаторы температурного расширения для трубопроводов с температурой выше 50°C. Вес труб не должен передаваться на патрубки — только на отдельные опоры.
Нужен ли воздухоотводчик при подключении? +
Для вторичного замкнутого контура — обязательно. Воздухоотводчик устанавливается в высшей точке вторичного контура. Воздушные пробки снижают расход через ПТО и создают зоны с нулевым теплообменом. Для открытого первичного контура (теплосеть) воздухоотводчик не нужен.
Что такое горячая подтяжка и когда её делать? +
Горячая подтяжка — затяжка болтов фланцевых соединений при рабочей температуре и давлении. Проводится через 1–2 часа после первого выхода системы на рабочий режим. Тепловое расширение прокладок вызывает послабление болтов, что без подтяжки может привести к течи.
Как проверить правильность подключения после пуска? +
Проверьте: 1) Температуры на всех 4 точках соответствуют расчётным. 2) Перепад давления по каждому контуру в норме (по паспорту). 3) Нет видимых течей. 4) Расходы теплоносителей соответствуют проектным. Отклонение температур более 5% от расчётных — повод перепроверить схему подключения.
Какие документы нужны для ввода теплообменника в эксплуатацию? +
Паспорт ТО, акт гидравлических испытаний, схема обвязки, расчёт тепловой мощности. Для ИТП — согласование с теплоснабжающей организацией. Для промышленных объектов при давлении выше 0,07 МПа и температуре выше 115°C — регистрация в Ростехнадзоре.
Можно ли подключить теплообменник самостоятельно без проекта? +
Для объектов с Pраб более 0,07 МПа монтаж должен выполняться по проекту. Самостоятельный монтаж без проекта создаёт юридические риски при страховых случаях и проверках. Для частных домов с давлением до 0,07 МПа допускается монтаж без надзора.
