Основы расчёта тепловой мощности

Тепловая мощность пластинчатого теплообменника — количество теплоты, передаваемой между двумя средами в единицу времени. Она измеряется в кВт или МВт и является главной характеристикой при выборе оборудования.

Основное уравнение теплового баланса

Расчёт ведут по тепловому балансу — тепло, отданное горячей средой, равно теплу, принятому холодной:

Тепловой баланс

Q = G1 × c1 × (T1вх − T1вых) = G2 × c2 × (T2вых − T2вх)

G1, G2 — массовый расход горячей и холодной среды, кг/с
c1, c2 — удельная теплоёмкость, Дж/(кг·К) [вода: 4 187 Дж/(кг·К)]
T1вх, T1вых — температуры горячей среды на входе и выходе, °C
T2вх, T2вых — температуры холодной среды на входе и выходе, °C

Исходные данные для расчёта

Для расчёта мощности ПТО нужно знать хотя бы одно из двух: либо расход + температуры одного контура, либо температуры обоих контуров + расход одного.

Параметр	Обозначение	Единица
Расход горячего теплоносителя	G1	кг/с, м³/ч
Температура горячего на входе	T1вх	°C
Температура горячего на выходе	T1вых	°C
Расход холодного теплоносителя	G2	кг/с, м³/ч
Температура холодного на входе	T2вх	°C
Температура холодного на выходе	T2вых	°C

Перевод объёмного расхода в массовый: G (кг/с) = V (м³/ч) × ρ / 3 600, где ρ — плотность воды (998 кг/м³ при 20°C).

Логарифмический средний температурный напор (LMTD)

LMTD — движущая сила теплопередачи. Именно он определяет, насколько интенсивно тепло переходит от горячей среды к холодной. Чем выше LMTD, тем компактнее теплообменник при той же мощности.

Формула LMTD для противотока

ΔT1 = T1вх − T2вых
ΔT2 = T1вых − T2вх
LMTD = (ΔT1 − ΔT2) / ln(ΔT1 / ΔT2)

Это формула для схемы противотока — когда горячий и холодный теплоноситель движутся навстречу друг другу. Пластинчатые ПТО работают в противотоке, что даёт максимальный LMTD.

Пример расчёта LMTD

Горячий контур: T1вх = 95°C → T1вых = 70°C

Холодный контур: T2вх = 10°C → T2вых = 65°C

ΔT1 = 95 − 65 = 30°C; ΔT2 = 70 − 10 = 60°C

LMTD = (30 − 60) / ln(30/60) = −30 / ln(0,5) = −30 / (−0,693) ≈ 43,3°C

Особые случаи LMTD

Если ΔT1 = ΔT2 (редкий случай) → LMTD = ΔT (арифметическая средняя)
Если один из ΔT очень мал — LMTD стремится к нулю, мощность ограничена
Прямоток: ΔT1 = T1вх − T2вх, ΔT2 = T1вых − T2вых. LMTD всегда ниже, чем в противотоке

Коэффициент теплопередачи K

Коэффициент теплопередачи K (Вт/(м²·К)) характеризует интенсивность теплообмена через пластину. Он зависит от скорости потоков, типа пластины, физических свойств среды и степени загрязнения.

Типичные значения K для ПТО

Схема сред	K, Вт/(м²·К)
Вода / вода	3 000 – 6 000
Пар / вода	4 000 – 8 000
Вода / масло	500 – 2 000
Вода / пропиленгликоль 30%	2 000 – 4 000
Вода загрязнённая / вода	1 500 – 3 000

Как загрязнение влияет на K

Термическое сопротивление загрязнения Rзагр складывается со стеночным и конвективными сопротивлениями:

Суммарное термическое сопротивление

1/K = 1/α1 + δ/λ + 1/α2 + R1 + R2

α1, α2 — коэффициенты конвективной теплоотдачи, Вт/(м²·К)
δ/λ — термическое сопротивление стенки (нержавеющая сталь: δ=0,5мм, λ=16 Вт/(м·К))
R1, R2 — сопротивления загрязнения (накипь, биоплёнка), м²·К/Вт

Эффект загрязнения на мощность

Слой накипи CaCO3 толщиной 1 мм (λ ≈ 1,5 Вт/(м·К)) создаёт R = 0,001/1,5 ≈ 0,00067 м²·К/Вт. При чистом K = 5 000 Вт/(м²·К), загрязнённый K снижается до ≈ 1 900 Вт/(м²·К) — мощность падает на 62%. Это объясняет, почему своевременная промывка критически важна для поддержания производительности.

Расчёт площади теплообмена и числа пластин

Требуемая площадь поверхности

Основное уравнение теплопередачи

Q = K × F × LMTD
F = Q / (K × LMTD)

Q — тепловая мощность, Вт
K — коэффициент теплопередачи, Вт/(м²·К)
F — площадь поверхности теплообмена, м²
LMTD — логарифмический средний температурный напор, °C

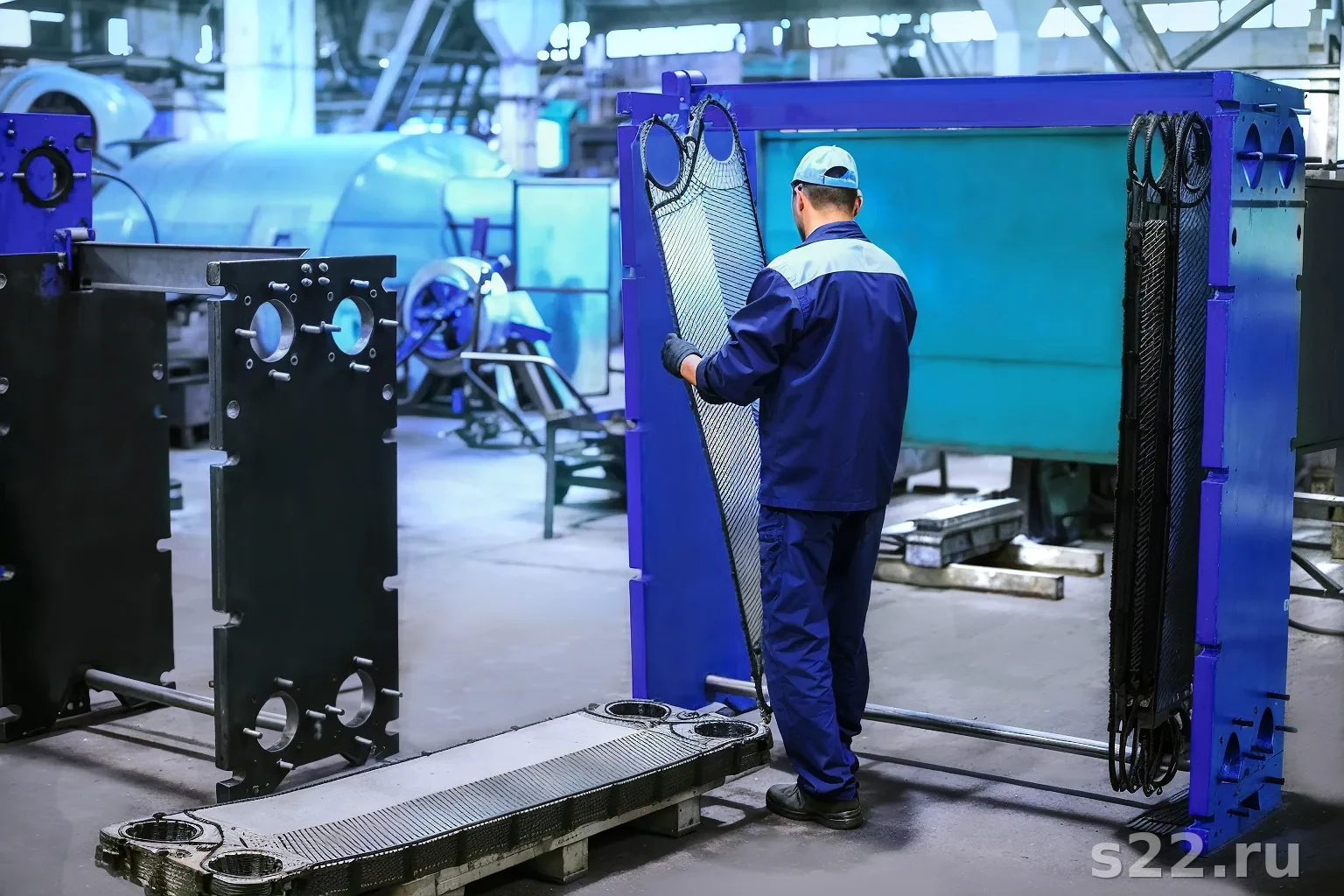

Расчёт числа пластин

Число пластин

F_факт = F_расч × 1,15 (запас 15%)
N = F_факт / f_пл + 2

f_пл — площадь теплообмена одной пластины, м² (из каталога производителя)
+2 — граничные (опорные) пластины, не участвующие в теплообмене
Запас 15% — на загрязнение в процессе эксплуатации

Полный пример расчёта

Задача: ГВС для офисного здания

Исходные данные:

Тепловая нагрузка: Q = 120 кВт = 120 000 Вт
Горячий контур (теплосеть): T1вх = 95°C, T1вых = 70°C
Холодный контур (ХВС → ГВС): T2вх = 10°C, T2вых = 55°C

Шаг 1: Проверка теплового баланса

G1 × 4 187 × (95−70) = 120 000 → G1 = 120 000 / (4 187 × 25) = 1,146 кг/с = 4,13 м³/ч

G2 × 4 187 × (55−10) = 120 000 → G2 = 120 000 / (4 187 × 45) = 0,637 кг/с = 2,29 м³/ч

Шаг 2: Расчёт LMTD (противоток)

ΔT1 = T1вх − T2вых = 95 − 55 = 40°C

ΔT2 = T1вых − T2вх = 70 − 10 = 60°C

LMTD = (40 − 60) / ln(40/60) = −20 / (−0,405) ≈ 49,4°C

Шаг 3: Расчёт площади поверхности

Принимаем K = 4 500 Вт/(м²·К) для схемы вода/вода с умеренными скоростями:

F_расч = Q / (K × LMTD) = 120 000 / (4 500 × 49,4) = 0,540 м²

С запасом 15%: F_факт = 0,540 × 1,15 = 0,621 м²

Шаг 4: Подбор типоразмера пластины

Выбираем пластину типа M10, f_пл = 0,10 м²:

N = 0,621 / 0,10 + 2 = 8,21 → принимаем 10 пластин (округление вверх до чётного)

Фактическая площадь: F = (10 − 2) × 0,10 = 0,80 м² — запас 48%. Достаточно для компенсации загрязнения.

Итог расчёта

Тепловая мощность: 120 кВт
LMTD: 49,4°C
Требуемая площадь: 0,54 м² (с запасом: 0,62 м²)
Типоразмер: M10, 10 пластин
Расход горячего: 4,1 м³/ч; холодного: 2,3 м³/ч

Связь мощности с обслуживанием

Расчётная мощность — это характеристика нового, чистого теплообменника. В реальных условиях мощность снижается по мере загрязнения пластин. Поддерживать расчётную мощность позволяет регулярная промывка — химическая или механическая.

Если ваш теплообменник стал хуже справляться с нагрузкой, скорее всего, дело в загрязнении, а не в ошибке расчёта. Подробно о методах очистки — в полном руководстве по промывке.

Также читайте: как увеличить мощность существующего ПТО без замены оборудования.

⚡

Нужна помощь с расчётом или подбором ПТО? Инженеры С22 выполнят расчёт и подберут оборудование: Теплообменники — подбор и обслуживание

Часто задаваемые вопросы

Как рассчитать мощность пластинчатого теплообменника?+

Мощность теплообменника Q = G × c × ΔT, где G — массовый расход теплоносителя (кг/с), c — теплоёмкость (4 187 Дж/(кг·К) для воды), ΔT — разность температур на входе и выходе (°C). Пример: 1 кг/с × 4 187 × 10°C = 41,87 кВт.

Что такое LMTD и почему он важен для расчёта ПТО?+

LMTD (логарифмический средний температурный напор) — средняя движущая сила теплопередачи. Используется в формуле Q = K × F × LMTD для определения необходимой площади теплопередачи. Чем выше LMTD, тем компактнее теплообменник при той же мощности.

Каков типичный коэффициент теплопередачи пластинчатого теплообменника?+

Для схемы вода/вода в ПТО: K = 3 000–6 000 Вт/(м²·К). Для пара/вода: K = 4 000–8 000 Вт/(м²·К). При загрязнении пластин (накипь, биоплёнка) K снижается на 20–50%, мощность падает пропорционально.

Как рассчитать число пластин в теплообменнике?+

Число пластин N = F_треб / f_пластины + 2 (граничные пластины), где F_треб = Q / (K × LMTD) — требуемая площадь, f_пластины — площадь одной пластины. Например: F = 0,5 м², f = 0,025 м²: N = 0,5/0,025 + 2 = 22 пластины.

Как падение мощности ПТО связано с загрязнением?+

Слой накипи 1 мм (теплопроводность 1–2 Вт/(м·К)) создаёт термическое сопротивление R = δ/λ ≈ 0,0005–0,001 м²·К/Вт. При K_чистого = 5 000 Вт/(м²·К) фактический K при накипи снизится до 1 600–2 000 Вт/(м²·К) — потеря мощности 60%.

В чём разница между тепловой мощностью и производительностью теплообменника?+

Тепловая мощность (кВт) — количество тепла, передаваемого в единицу времени. Производительность (м³/ч или кг/с) — объёмный или массовый расход теплоносителя. Они связаны: Q = G × c × ΔT. Производительность — расходная характеристика насоса, мощность — тепловая характеристика теплообменника.

Можно ли самостоятельно рассчитать ПТО по формулам?+

Да, укрупнённый расчёт по Q = K × F × LMTD вполне применим для проверки и ТЗ. Для точного подбора типоразмера и оптимизации гидравлики используйте специализированное ПО: SWEP SSP, Alfa Laval Alfa Select, GEA Omni-Size.

Как проверить расчёт теплообменника по обоим контурам?+

Теплопередача должна соблюдать баланс: Q1 = Q2 (тепло, отданное горячим контуром = тепло, принятое холодным). Если Q1 ≠ Q2 — ошибка в расходе или температурах. Проверка: G1 × c1 × (T1вх − T1вых) = G2 × c2 × (T2вых − T2вх).

Что такое коэффициент запаса при расчёте теплообменника?+

Коэффициент запаса (10–20%) учитывает загрязнение пластин в процессе эксплуатации, неравномерность расхода, погрешности в исходных данных. Стандартная практика: F_факт = F_расч × 1,15.

Влияет ли схема включения (прямоток/противоток) на мощность ПТО?+

Да. Противоток даёт более высокий LMTD и выше мощность при той же площади. Прямоток применяют для ограничения максимальной температуры на выходе. Пластинчатые ПТО стандартно работают в противотоке — это одно из их преимуществ перед кожухотрубными.

🔧
