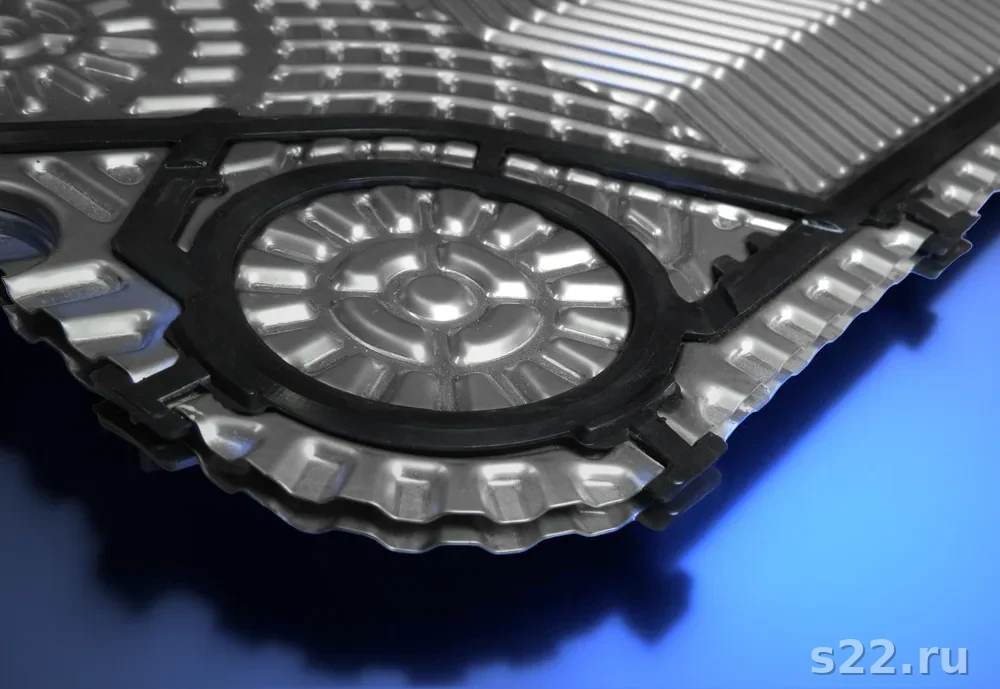

1. Что такое схема подключения пластинчатого теплообменника
Схема подключения пластинчатого теплообменника (ПТО) — это принципиальная диаграмма, показывающая, как горячий и холодный теплоносители движутся через аппарат. Правильная схема определяет КПД теплообменника, тепловую мощность и расход площади теплообмена. Неправильная — приводит к потере 15–30% расчётной мощности или к аварийным ситуациям.
Независимо от применения — монтаж ПТО всегда начинается с выбора схемы подключения. Она фиксируется в проекте и должна быть согласована с теплоснабжающей организацией для объектов, подключённых к централизованным тепловым сетям. Подробнее о составе обвязки — в отдельной статье.
2. Противоточное подключение: принцип и расчёт LMTD
Противоток — единственный правильный вариант для подавляющего большинства задач. Горячий теплоноситель входит с одной стороны рамы сверху и выходит снизу. Холодный — входит с противоположной стороны снизу и выходит сверху. Потоки движутся навстречу.
Расчёт LMTD для противотока
Логарифмическая разность температур (LMTD) рассчитывается по формуле:
Пример для отопления ИТП: Первичный контур 95°C→70°C, вторичный 50°C→70°C.
- ΔT₁ = 95 − 70 = 25°C (горячий вход / холодный выход)
- ΔT₂ = 70 − 50 = 20°C (горячий выход / холодный вход)
- LMTD = (25 − 20) / ln(25/20) = 5 / 0,223 = 22,4°C
| Схема | Пример температур (°C) | LMTD (°C) | Площадь F (отн.) |
|---|---|---|---|
| Противоток | 95/70 → 50/70 | 22,4 | 1,00 |
| Прямоток | 95/70 → 70/50 | 19,1 | 1,17 |
| Перекрёстный | 95/70 → 60/65 | ≈21,0 | 1,07 |
Из таблицы видно: при прямотоке потребуется площадь пластин на 17% больше для той же тепловой мощности — прямые убытки при подборе оборудования. Именно поэтому расчёт ПТО всегда выполняется для противотока.
3. Прямоточное подключение: когда допустимо
При прямотоке горячий и холодный потоки движутся в одном направлении. Температуры на выходе стремятся к одному значению, разность температур минимальна. LMTD на 15–25% ниже, чем при противотоке при тех же входных температурах.
Прямоток допустим в исключительных случаях:
- Необходимо строго ограничить максимальную температуру вторичного контура (например, при нагреве технологической среды до точно заданной температуры)
- Требуется снизить термический шок при подаче горячего теплоносителя
- Специальные технологические схемы в химической промышленности
4. Типы схем: одноступенчатая и двухступенчатая
В зависимости от числа подключённых ПТО и способа обвязки применяют одноступенчатые и двухступенчатые (многоступенчатые) схемы подключения теплообменников.
| Тип схемы | Применение | Преимущества | Ограничения |
|---|---|---|---|
| Одноступенчатая | ГВС, отопление с одним ПТО | Простота, минимум оборудования | Ограничен перегрев вторичного контура |
| Двухступенчатая параллельная | ГВС большой мощности, резерв | Резервирование, гибкость нагрузки | Удвоенные капзатраты |
| Двухступенчатая последовательная | ИТП с совмещённой нагрузкой отопление+ГВС | Глубокий охлад первичного контура (−5°C к T₂ʼʼ) | Сложнее регулирование |
| Смешанная (по СП 41-101) | Крупные ИТП жилых домов | Оптимум для совмещённой нагрузки | Требует проекта и согласования |
Последовательная двухступенчатая схема
В этой схеме холодная вода ГВС сначала подогревается в первой ступени (теплоноситель — обратный трубопровод теплосети), затем догревается до 60°C во второй ступени (подающий трубопровод теплосети). Это позволяет снизить температуру обратного теплоносителя в сети на 5–8°C, что ценится теплоснабжающей организацией.
5. Схема подключения для ГВС
Горячее водоснабжение — самое распространённое применение пластинчатых теплообменников в жилом секторе. Подключение ПТО для ГВС выполняется по одноступенчатой схеме с противотоком.
Состав типовой схемы ГВС
6. Схема подключения для отопления (ИТП)
В независимых системах теплоснабжения жилых домов и промышленных объектов ПТО разделяет первичный (теплосеть) и вторичный (внутренняя система отопления) контуры. Это обеспечивает нормируемый перепад давлений между контурами и гидравлическую независимость.
Параметры типовой схемы отопления
| Параметр | Первичный контур (теплосеть) | Вторичный контур (отопление) |
|---|---|---|
| Температура подачи | 95–150°C (по графику) | 80–90°C (зависит от системы) |
| Температура обратная | 70°C (норматив) | 60–70°C |
| Рабочее давление | 6–10 бар | 3–6 бар |
| Расход | По тепловой нагрузке ИТП | По расчёту системы отопления |
На вторичном контуре устанавливают циркуляционный насос с авторегулированием, расширительный бак, воздухоотводчик и балансировочные клапаны. Вся эта арматура — часть обвязки теплообменника, которая обеспечивает стабильную работу системы.
7. Обвязка теплообменника: состав узлов
Обвязка — это совокупность трубопроводов, арматуры и контрольно-измерительных приборов, обеспечивающих работу ПТО. Без правильной обвязки даже качественный пластинчатый теплообменник не сможет нормально функционировать.
| Элемент | Позиция | Назначение | Обязательность |
|---|---|---|---|
| Запорная арматура (шаровые краны) | На всех 4 патрубках | Отключение ПТО для ТО | Обязательно |
| Грязевик/фильтр | На обоих входах | Защита пластин от засора | Обязательно |
| Предохранительный клапан | На каждом контуре | Защита от гидравлического удара | Обязательно |
| Манометры | На входе/выходе каждого контура | Контроль режима | Обязательно |
| Термометры | На входе/выходе каждого контура | Контроль температурного режима | Обязательно |
| Обратный клапан | На входе холодной воды (ГВС) | Защита водопровода от загрязнения | По СанПиН |
| Воздухоотводчик | На высшей точке вторичного контура | Удаление воздуха из контура | Рекомендуется |
| Дренажный клапан | В нижних точках контуров | Слив при ремонте | Рекомендуется |
8. Регулирование нагрузки: клапаны и байпас
Тепловая нагрузка меняется в течение суток и сезона: зимой система работает на 100%, летом — только ГВС. Без регулирования ПТО будет перегревать вторичный контур или работать неэффективно.
Способы регулирования
- Двухходовой клапан на подаче первичного контура — самый распространённый вариант. Привод от термостата или контроллера ИТП. Плавно ограничивает расход горячего теплоносителя.
- Трёхходовой клапан с байпасом — часть потока первичного контура перепускается мимо ПТО. Подходит для систем с постоянным расходом.
- Частотный привод на насосе (вторичный контур) — регулирование расхода через скорость вращения насоса. Экономичнее клапанного регулирования на 20–30%.
9. Давление в контурах: требования и защита
Контроль давления — один из ключевых вопросов при проектировании схемы подключения. Неправильное соотношение давлений приведёт к протеканию пластин или загрязнению питьевого водоснабжения.
| Задача | Рекомендация | Условие |
|---|---|---|
| ГВС из питьевого водопровода | P₁ ≤ P₂ (первичный ≤ вторичный) | По СанПиН 2.1.4.1074 |
| Отопление (ИТП независимая система) | P₁ > P₂ на 0,5–1,5 бар | Гарантирует направление протечки в сеть, а не в систему |
| Технологические системы | P₁ и P₂ по расчёту | Не превышать Pмакс ПТО (обычно 10–16 бар) |
Если давление в теплосети превышает допустимое давление ПТО, на входе первичного контура устанавливают регулятор давления (РД) после типа РДПУ-25 или аналоги. При расчёте рекомендуем проверять гидравлический режим работы системы до подбора ПТО.
10. Типичные ошибки при подключении ПТО
Из практики монтажа и обслуживания пластинчатых теплообменников — топ-5 ошибок, которые повторяются снова и снова:
| # | Ошибка | Последствие | Исправление |
|---|---|---|---|
| 1 | Прямоток вместо противотока | Потеря мощности 15–30% | Перекинуть подачу/обратку первичного контура |
| 2 | Нет грязевика на входе первичного контура | Засорение каналов пластин за 1–2 сезона | Установить сетчатый фильтр Dy входного патрубка |
| 3 | Воздушная пробка (нет воздухоотводчика) | Снижение расхода через ПТО, перегрев | Установить автоматический воздухоотводчик в высшей точке |
| 4 | Трубопроводы нагружают патрубки ПТО | Деформация рамы, течь по прокладкам | Подвесить трубы на отдельных опорах, компенсаторы |
| 5 | Нет обратного клапана на ГВС | Нарушение СанПиН, загрязнение водопровода | Установить обратный клапан на холодной воде |
11. Практические примеры схем подключения
Исходные данные: Многоквартирный дом 300 квартир. Теплосеть 95/70°C. Отопление 80/60°C, нагрузка 4000 кВт. ГВС 60°C, нагрузка 1000 кВт.
Решение: Двухступенчатая смешанная схема по СП 41-101. ПТО отопления — 1 шт. противоток 95→70/50→80°C. ПТО ГВС — 2 ступени: 1-я ступень обратный трубопровод теплосети, 2-я — подача теплосети.
Результат: Температура обратного теплоносителя 60°C вместо стандартных 70°C. Годовая экономия тепла 8%. Согласовано с теплоснабжающей организацией.
Исходные данные: Нагрев молока с 4°C до 72°C. Теплоноситель — горячая вода 85°C. Расход молока 5000 л/ч.
Решение: Одноступенчатая противоточная схема. ПТО из нержавеющей стали AISI 316 (пищевое исполнение). Скорость потока в каналах 0,4–0,6 м/с для турбулентизации.
Результат: LMTD = 18°C. Площадь пластин 12 м². Расчёт выполнен инженерами S22 за 2 часа, ПТО поставлен с документацией для Роспотребнадзора.
Исходные данные: Охлаждение масла с 60°C до 45°C. Охлаждающая вода +12°C→+22°C. Мощность 200 кВт.
Решение: Одноступенчатая противоточная схема. ПТО с широкими каналами для масла (вязкость 50 сСт при 60°C). Грязевик на маслопроводе с ячейкой 0,8 мм.
Результат: LMTD = 28°C. Компактный аппарат 0,4 м² суммарной площади. Срок окупаемости замены воздушного охладителя — 14 месяцев.
