Сравнение паяного и разборного теплообменника
Приведём развёрнутое сравнение двух типов пластинчатых теплообменников по всем ключевым эксплуатационным параметрам. Данные актуальны для стандартных исполнений: паяный — медный припой, нержавеющая сталь AISI 316; разборный — нержавеющая сталь AISI 316L, прокладки EPDM.
| Параметр | Паяный ТО | Разборный ТО | Победитель |
|---|---|---|---|
| Цена при покупке | Базовая (1×) | 2-4× дороже | Паяный |
| Макс. рабочее давление | до 45 бар | до 25 бар (до 40 бар — спец.) | Паяный |
| Макс. температура | +225°C (никелевый) | +180°C (EPDM) | Паяный |
| Мин. температура | -196°C (никелевый) | -40°C (EPDM) | Паяный |
| Компактность | Очень высокая | Средняя (рама + болты) | Паяный |
| Масса при одинаковой мощности | Ниже на 30-50% | Выше из-за рамы | Паяный |
| Механическая чистка | Невозможна | Возможна (каждая пластина) | Разборный |
| Замена пластин / прокладок | Невозможна | Возможна в поле | Разборный |
| Добавление пластин | Невозможно | Возможно (расширение) | Разборный |
| Устойчивость к загрязнению | Низкая (замена аппарата) | Высокая (промывка + чистка) | Разборный |
| Срок службы | 10-20 лет | 25-40 лет | Разборный |
| Риск утечки | Минимальный (нет прокладок) | Прокладки стареют (5-15 лет) | Паяный |
| Совместимость с NH3 | Только никелевый припой | Да (316L + EPDM) | Разборный |
| TCO за 10 лет (пример) | 150-200 тыс. руб. | 180-250 тыс. руб. | Зависит |
Паяный теплообменник: преимущества и ограничения

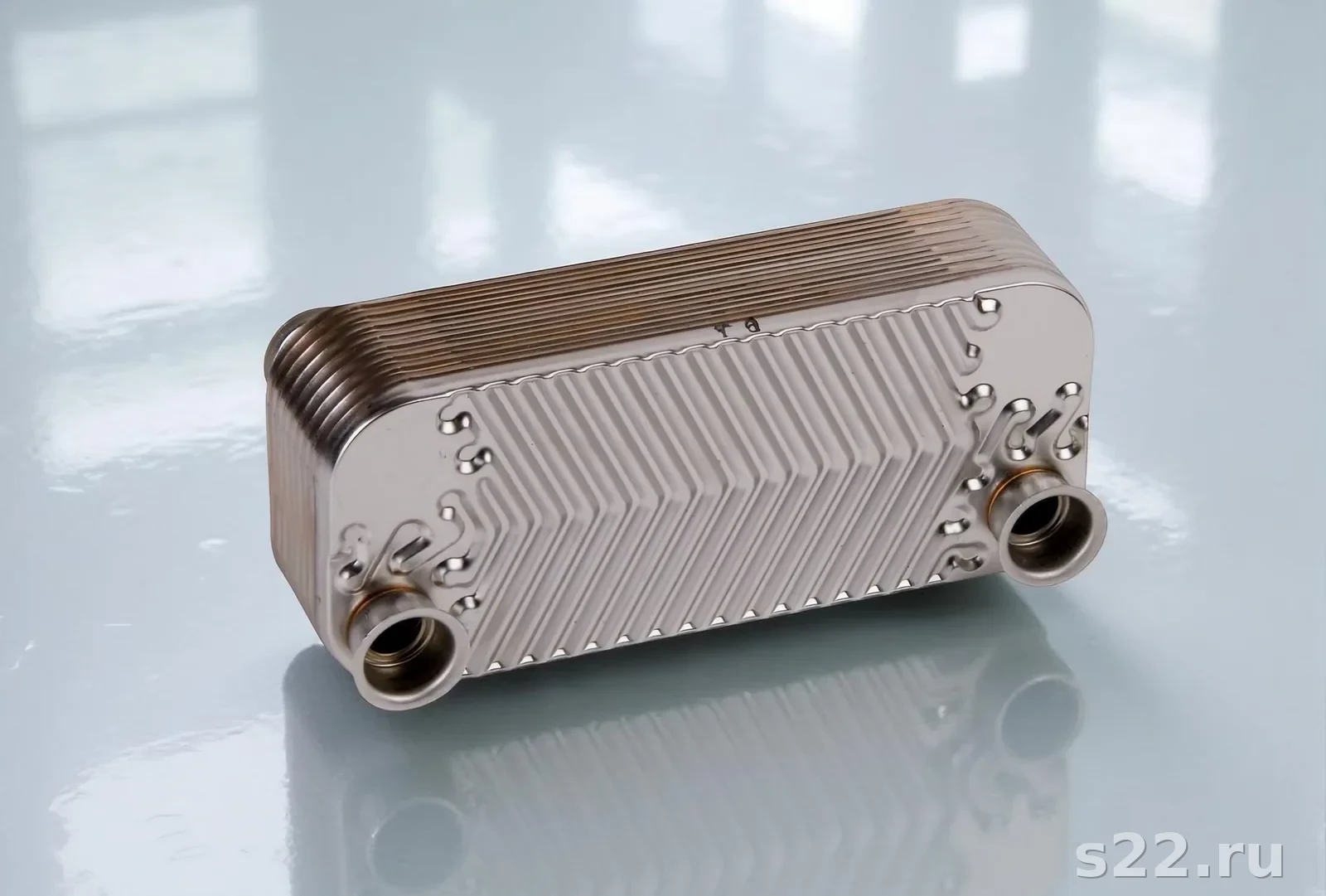

Паяный пластинчатый теплообменник — наиболее компактное и доступное решение среди пластинчатых аппаратов. Пакет гофрированных пластин из нержавеющей стали 316 запаян медным или никелевым припоем в единый монолитный блок. Отсутствие прокладок исключает один из основных источников утечек и делает аппарат пригодным для высокого давления.
Ключевые преимущества паяного ТО
- Компактность: Паяный аппарат занимает в 2-3 раза меньше места, чем разборный той же тепловой мощности. Нет рамы, стяжных болтов и плит — только плотный пакет пластин с патрубками.
- Низкая стоимость: Цена паяного аппарата в 2-4 раза ниже разборного аналога. Массовое производство стандартизованных типоразмеров (BPV, CB, B3, AC серии) снижает себестоимость.
- Высокое давление: Медный припой обеспечивает рабочее давление до 30-45 бар — недостижимое для стандартных разборных аппаратов с прокладками. Никелевый припой — те же параметры при температурах до +400°C.
- Криогенный диапазон: Паяные аппараты с никелевым припоем работают при температурах от -196°C (жидкий азот) — существенно ниже, чем позволяют EPDM-прокладки разборных аппаратов (-40°C).
- Нет риска утечки через прокладки: В паяном аппарате нет эластомеров, которые стареют, набухают или деформируются. Риск утечки связан только с коррозией или гидроударом.
- Устойчивость к вибрации: Монолитная конструкция лучше переносит вибрационные нагрузки. Прокладки разборного аппарата при вибрации выдавливаются или истираются быстрее.
Ограничения паяного ТО
- Нельзя разобрать: Механическая чистка пластин невозможна. При образовании плотного накипного слоя (кальций, магний) — только химическая промывка. При тяжёлом загрязнении нередко дешевле заменить аппарат целиком.
- Нет добавления пластин: Тепловая мощность фиксирована при проектировании. Если нагрузка выросла — нужен новый аппарат большего размера или параллельный монтаж второго.
- Аммиак и медный припой: Паяные аппараты с медным припоем несовместимы с аммиаком, уксусной кислотой и рядом растворителей. Для аммиака — только никелевый припой или разборный ТО.
- Диагностика сложнее: Визуальный осмотр пластин невозможен. О загрязнении судят по снижению тепловой мощности и росту гидравлического сопротивления.
Разборный теплообменник: преимущества и ограничения
Разборный пластинчатый теплообменник — самый распространённый тип в теплоснабжении, пищевой промышленности и химии. Пластины зажаты между двумя плитами (неподвижной и подвижной) стяжными шпильками. Пакет можно полностью разобрать за 2-4 часа, каждую пластину промыть или заменить.
Ключевые преимущества разборного ТО
- Полная обслуживаемость: Любая пластина или прокладка извлекается и заменяется. Механическая чистка гофрированных поверхностей — высокий давлением водой или щёткой — удаляет даже плотные отложения.
- Добавление и убирание пластин: При увеличении нагрузки — добавляем пластины. При снижении — убираем. Один аппарат на раме служит годами без замены, адаптируясь под изменения процесса.
- Срок службы 25-40 лет: Рама и пластины из нержавеющей стали практически вечные. Изнашиваются только прокладки (раз в 5-10 лет). Стоимость комплекта прокладок — 15-30% от цены нового аппарата.
- Широкий выбор прокладочных материалов: EPDM (до +180°C), NBR (масла, нефтепродукты), PTFE (агрессивные кислоты), Viton (нефтехимия). Один тип рамы — несколько типов применений.
- Диагностика в поле: Визуальный осмотр каждой пластины выявляет коррозию, трещины, отложения. Утечку локализуют без демонтажа системы.
- Совместимость с аммиаком: Нержавеющая сталь 316L + прокладки EPDM/NBR — стандарт для аммиачных холодильных систем. Медных деталей нет.
Ограничения разборного ТО
- Высокая начальная стоимость: Рама, плиты, шпильки, прокладки — цена в 2-4 раза выше паяного аппарата той же мощности.
- Прокладки стареют: При высоких температурах (выше +120°C) и агрессивных средах прокладки деградируют за 3-5 лет. Их замена требует остановки оборудования на 2-8 часов.
- Ограничение давления: Стандартное исполнение — до 25 бар. Специальные высокобарные рамы — до 40 бар. Выше 40 бар разборный аппарат не применяют — нужен паяный или кожухопластинчатый.
- Крупнее и тяжелее: Рама с болтами занимает больше места. При ограниченном пространстве машинного зала паяный аппарат часто предпочтительнее.
- Требует регламентного обслуживания: Ревизия и затяжка болтов — раз в год. Замена прокладок — раз в 5-10 лет. Без обслуживания прокладки «прикипают» к пластинам, разборка становится сложнее.
Матрица решений: 8 типовых сценариев
Используйте таблицу для быстрого определения оптимального типа теплообменника под конкретную задачу. Обозначения: Паяный — оптимален паяный ТО; Разборный — оптимален разборный ТО; Оба — зависит от бюджета и условий.
| Сценарий | Условия | Рекомендация | Обоснование |
|---|---|---|---|
| ИТП многоквартирного дома | Мощность 200-500 кВт, давление теплосети до 16 бар, вода с умягчением | Паяный | Компактность, цена, достаточное давление. SWEP B50, Alfa Laval AC60, Danfoss XB52. |
| ЦТП промышленного предприятия | Мощность выше 1 МВт, возможны загрязнения, требуется обслуживание | Разборный | Возможность увеличения пакета пластин, чистка, долгий срок службы. |
| Испаритель чиллера до 500 кВт | R134a / R410A, давление до 35 бар, дистиллированная вода в водяном контуре | Паяный | Высокое давление хладагента, малый объём заправки, нет загрязнений. |
| Пищевая промышленность (молоко, пиво) | Необходима CIP-мойка, санитарные требования, контроль загрязнения | Разборный | Полированные пластины (Ra ниже 0,8 мкм), механическая чистка, инспекция. |
| Аммиачная холодильная система | NH3, давление до 25 бар, температура -40...+60°C | Разборный | 316L + EPDM совместимы с NH3. Паяный только с никелевым припоем — дороже. |
| Агрессивная химическая среда | Кислоты, щёлочи, растворители. Требуется инспекция состояния пластин | Разборный | Выбор прокладочного материала (PTFE, Viton), визуальная диагностика каждой пластины. |
| Тепловой насос (R290/R600a) | Давление до 30 бар, чистые контуры, компактность важна | Паяный | Медный припой совместим с углеводородными хладагентами. Компактность и цена. |
| Рекуперация тепла выхлопных газов | Температура до 300°C, возможна сажа и смолы | Разборный | Механическая чистка от смол и сажи; паяный с никелевым припоем — альтернатива, но дороже. |
TCO: расчёт стоимости владения на 10 лет
Принятие решения только на основе цены покупки — распространённая ошибка. Правильная оценка — полная стоимость владения (Total Cost of Ownership, TCO) за расчётный период. Рассмотрим типичный пример: пластинчатый теплообменник для ИТП мощностью 300 кВт, теплоноситель — вода с умеренной жёсткостью (3-5 мг-экв/л), промывка раз в 5 лет.
Пример TCO для ИТП 300 кВт, 10 лет эксплуатации
В данном примере при качественной водоподготовке паяный теплообменник выигрывает по TCO. Однако картина меняется при загрязнённой воде: вероятность аварийной замены паяного аппарата возрастает с 30% до 80-100%, что делает TCO сопоставимым или выше разборного. При мощности свыше 1 МВт разборный аппарат почти всегда выгоднее по TCO — стоимость прокладок не растёт пропорционально мощности, а вот цена паяного аппарата — растёт.
Подробнее о выборе аппарата для конкретного применения — в статье о разборных теплообменниках и обзоре пластинчатых теплообменников.
Нужна помощь с выбором? Инженеры S22 подберут оптимальный тип теплообменника под ваши условия — давление, температуру, среду и бюджет.
Получить рекомендациюКейсы из практики
ИТП на 400 кВт. Выбрали паяный SWEP B50Hx60 вместо разборного: начальные затраты ниже в 3 раза. Водоподготовка — умягчитель. За 8 лет — две химических промывки, аппарат работает без замены. TCO на 8 лет: 78 тыс. руб. против ожидаемых 190 тыс. руб. для разборного аналога.
Пастеризатор молока на базе разборного теплообменника Alfa Laval M10. Пластины из 316L, прокладки EPDM пищевого класса. За 15 лет — 3 комплекта прокладок, 12 ревизий пластин. Аппарат работает с момента запуска завода. Стоимость прокладок за 15 лет — 18% от цены нового аппарата.
Конденсатор аммиачного холодильного агрегата. Паяный аппарат с медным припоем запрещён: NH3 разрушает медь. Установлен разборный Tranter GFP-026 (316L + EPDM). Рабочая температура -40°C, давление 22 бар. Плановая замена прокладок каждые 7 лет — выполнена один раз за 12 лет эксплуатации.
