Конструкция кожухопластинчатого теплообменника
В отличие от классического разборного пластинчатого теплообменника, кожухопластинчатый аппарат компонуется принципиально иначе. Пакет гофрированных пластин из нержавеющей стали 316L сваривается в единый блок — пластинчатый пучок. Пучок устанавливается в цилиндрический кожух и фиксируется через торцевые крышки с уплотнениями.
Как организованы контуры теплоносителей
- Контур внутри пучка — течёт по узким гофрированным каналам между сварными пластинами. Давление ограничено прочностью сварных швов пластин: обычно до 45 бар. Типичный теплоноситель — вода, гликоль, рассол.
- Контур кожуха — течёт в пространстве между внешней поверхностью пучка и стенкой кожуха. Давление ограничено прочностью кожуха: до 100 бар. Типичный теплоноситель — хладагент (CO2, NH3, фреоны).
Патрубки хладагентного контура расположены на боковой стенке кожуха; патрубки водяного контура — в торцевых крышках. Крышки разборные — это даёт возможность осмотреть торцы пластинчатого пучка и при необходимости произвести химическую промывку.
Гофрировка пластин и турбулизация потока
Гофрированные пластины с характерным рисунком «ёлочки» создают интенсивную турбулизацию потока уже при малых скоростях. Коэффициент теплоотдачи в каналах пластинчатого пучка КПТ в 3–5 раз выше, чем в гладких трубах кожухотрубного испарителя. Это позволяет достичь той же тепловой мощности при значительно меньших габаритах аппарата.
Угол гофрировки варьируется от 27 до 63 градусов к горизонтали. Малый угол (27°) — низкое гидравлическое сопротивление, большой угол (63°) — интенсивная теплопередача. Производители подбирают угол под конкретное применение: испарители чиллеров обычно комплектуются пластинами с углом 45–55°.

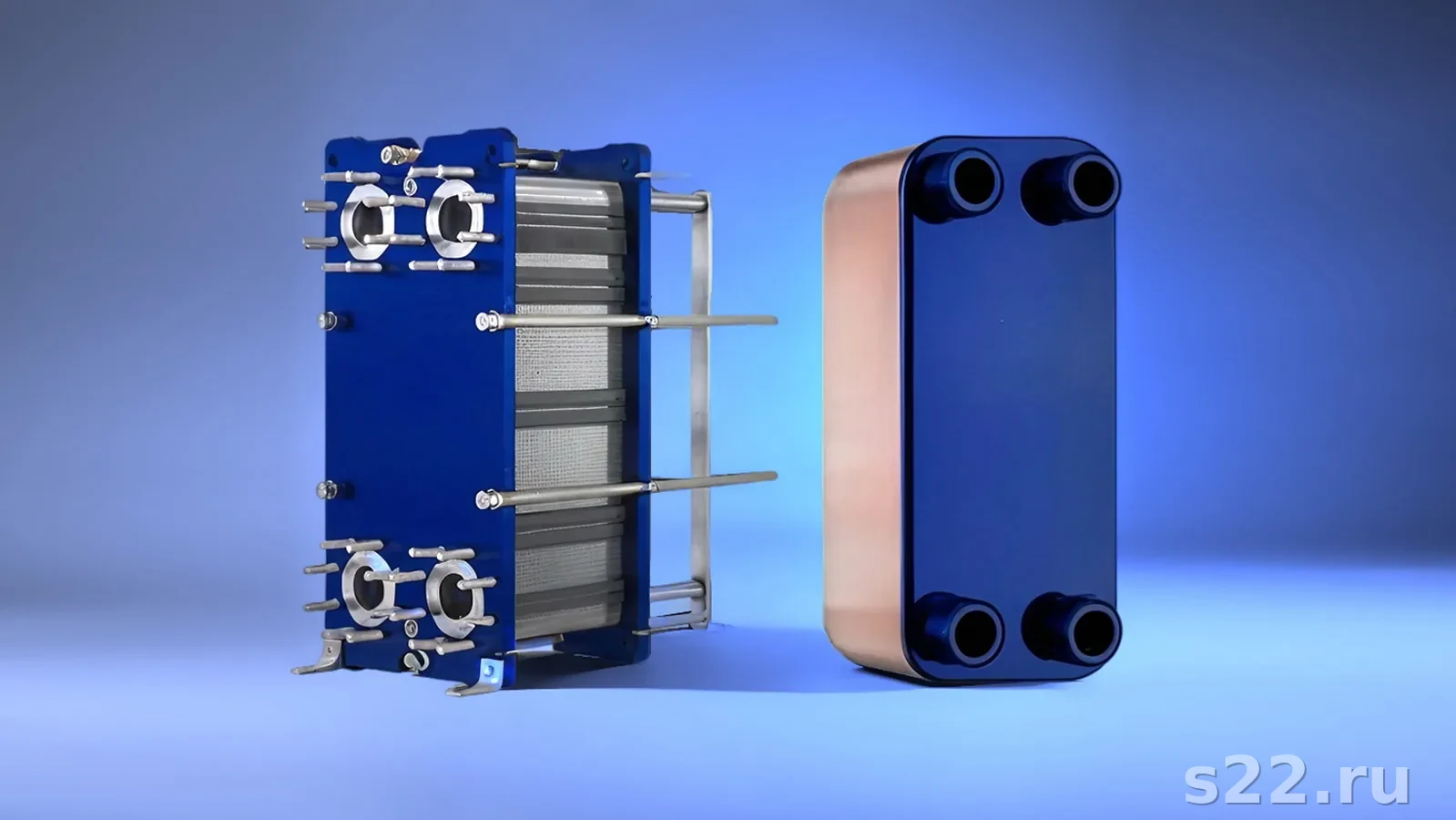

Отличие от разборного пластинчатого теплообменника
Разборный пластинчатый теплообменник — самый распространённый тип. Пластины зажаты между двумя плитами стяжными болтами, между каждой парой пластин — резиновая прокладка. Главное достоинство — полная разборность и возможность механической чистки каждой пластины.
Кожухопластинчатый аппарат принципиально отличается по конструкции: пластинчатый пучок полностью сварной и необслуживаемый. Никаких прокладок между пластинами нет. Это открывает несколько ключевых преимуществ:
- Высокое давление кожуха — разборный аппарат ограничен давлением до 25 бар (прочность прокладочного соединения). КПТ допускает давление кожуха до 100 бар.
- Нет прокладок в зоне хладагента — хладагент не контактирует с эластомером, что критично для CO2 в транскритическом режиме.
- Цилиндрическая форма — более компактная компоновка при высоком давлении, чем прямоугольный корпус разборного аппарата.
Отличие от паяного теплообменника
Паяный пластинчатый теплообменник (brazed plate heat exchanger) также полностью сварной: пластины соединены медным или никелевым припоем. Он компактнее и дешевле, но принципиально отличается по конструкции кожуха — его нет. Паяный аппарат имеет плоский прямоугольный корпус.
Почему кожух даёт преимущество перед паяным
- Давление снаружи — плоские стенки паяного аппарата плохо воспринимают внешнее давление. Цилиндрический кожух КПТ выдерживает до 100 бар снаружи. Для транскритического CO2, где давление конденсации достигает 90–100 бар, это решающий фактор.
- Тепловые напряжения — при криогенных температурах (ниже -100°C) плоская конструкция паяного аппарата накапливает критические термические напряжения. Цилиндрический кожух КПТ компенсирует расширение более равномерно.
- Аммиак и медь — паяные аппараты с медным припоем несовместимы с аммиаком. КПТ из нержавеющей стали 316L — стандартное решение для аммиачных испарителей.
- Инспекция — торцевые крышки КПТ можно снять для осмотра торцев пучка. Паяный аппарат полностью закрыт.
Технические параметры
| Параметр | Сторона кожуха (хладагент) | Сторона пучка (теплоноситель) |
|---|---|---|
| Макс. рабочее давление | до 100 бар | до 45 бар |
| Пробное давление | до 150 бар | до 67 бар |
| Температура минимальная | -196°C (криогеника) | -60°C |
| Температура максимальная | +200°C | +200°C |
| Материал кожуха | Углеродистая / 316L | — |
| Материал пластин | 316L / Ti / никелевые сплавы | 316L / Ti |
| Тип соединения пластин | Лазерная сварка | Лазерная сварка |
| Обслуживание пучка | CIP (химическая промывка) | CIP |
Типоразмеры и тепловые мощности
Ведущие производители — Alfa Laval (серия AXP), Tranter (серия GXD), Sondex — выпускают КПТ с диаметром кожуха от 100 до 1200 мм. Тепловая мощность стандартных единиц составляет от 100 кВт до 30 МВт. При необходимости большей мощности аппараты включают параллельно.
Площадь теплообмена зависит от числа пластин в пучке и их размера. Типовой диаметр пластины в серийных аппаратах — от 100 до 900 мм. Для испарителей чиллеров наиболее распространены аппараты с площадью поверхности от 5 до 200 м².
Сравнение КПТ с паяным и разборным теплообменниками
Выбор типа теплообменника определяется прежде всего давлением хладагента, составом сред и требованиями к обслуживанию. Ниже — сводное сравнение трёх типов по ключевым параметрам.
| Параметр | КПТ (кожухопластинчатый) | Паяный | Разборный |
|---|---|---|---|
| Давление кожуха/корпуса | до 100 бар | до 45 бар | до 25 бар |
| Давление пластин/трубок | до 45 бар | до 45 бар | до 25 бар |
| Объём хладагента | Минимальный | Минимальный | Малый |
| Совместимость с NH3 | Да (316L) | Нет (медный припой) | Да (с 316L) |
| Транскритический CO2 | Да (до 100 бар) | Ограниченно (до 45 бар) | Нет |
| Механическая чистка | Нет (только CIP) | Нет (только CIP) | Да (разборный) |
| Криогеника (ниже -100°C) | Да | Нет | Нет |
| Начальная стоимость | Высокая | Средняя | Средняя–высокая |
Подробнее о выборе между типами теплообменников читайте в статье кожухотрубный или пластинчатый испаритель.
Применение кожухопластинчатых теплообменников
Испарители и конденсаторы промышленных чиллеров
Это основное применение КПТ. В чиллере испаритель охлаждает воду или гликоль, конденсатор — отдаёт тепло в оборотную воду или воздух. При использовании хладагентов R134a, R407C или R410A давление конденсации достигает 20–35 бар — в пределах возможностей паяного аппарата. Но при переходе на R744 (CO2) давление конденсации в летних условиях достигает 90 бар. Только КПТ выдерживает такое давление в компактном исполнении.
Тепловые насосы высокого давления
Тепловые насосы на CO2 (R744) демонстрируют COP выше 4–5 при нагреве воды до 90°C — недостижимое для традиционных фреонов. Испаритель теплового насоса работает при давлении 40–60 бар, конденсатор (газоохладитель) — при 90–100 бар. КПТ — единственный компактный теплообменник, пригодный для такого приложения. Подробнее об испарителях тепловых насосов — в статье испаритель теплового насоса.
Системы на CO2 (R744): транскритический цикл
Транскритический CO2-цикл применяется в супермаркетах, центрах обработки данных и промышленном холодоснабжении. Критическая точка CO2 — 31°C / 73,8 бар. При температуре наружного воздуха выше 31°C хладагент не конденсируется в классическом смысле, а охлаждается в надкритическом состоянии (газоохладитель). Давление достигает 90–100 бар. КПТ для таких систем — стандартное решение ведущих производителей (Alfa Laval, Güntner, Modine). Читайте также: испаритель для CO2 R744.
Криогенные установки
При производстве жидкого азота, кислорода и аргона теплообменники работают при температурах до -196°C. КПТ из нержавеющей стали 316L и специальных никелевых сплавов сохраняет механические свойства при криогенных температурах в отличие от углеродистой стали. Малый объём хладагента при криогенике критически важен: жидкий азот и кислород образуют взрывоопасные смеси.
Химическая промышленность
Высокобарные химические процессы — синтез аммиака, гидрирование, риформинг — требуют теплообменников, выдерживающих одновременно высокое давление и агрессивные среды. КПТ из титана или никелевых сплавов применяется там, где кожухотрубный аппарат слишком велик, а паяный не выдерживает давления. Сравнение с другими применениями — в статье кожухотрубный теплообменник в химической промышленности.
Подбираете кожухопластинчатый теплообменник для чиллера или теплового насоса на CO2? Инженеры S22 рассчитают оптимальный типоразмер под ваши параметры.
Получить расчётМалый объём хладагента: экологический аспект
Одно из ключевых достоинств КПТ перед кожухотрубным испарителем — радикально меньший объём заправки хладагента. В кожухотрубном испарителе хладагент заполняет межтрубное пространство или трубный пучок — объём велик. В КПТ хладагент течёт по узким каналам кожухового пространства — объём минимален.
На практике для одинаковой тепловой мощности (например, 1 МВт) объём заправки хладагента в КПТ в 5–10 раз меньше, чем в кожухотрубном аппарате. Это имеет прямые практические и экологические последствия:
- Снижение стоимости заправки — HFO-хладагенты нового поколения (R1234ze, R1234yf) стоят дорого; меньший объём снижает капитальные затраты.
- GWP и Парижское соглашение — глобальный потенциал потепления (GWP) традиционных фреонов высок. При утечке из кожухотрубного испарителя потери CO2-эквивалента в десятки раз больше, чем при утечке из КПТ. Для предприятий с ESG-отчётностью это существенный аргумент.
- Аммиак: безопасность персонала — утечка NH3 из крупного кожухотрубного испарителя опасна токсическим поражением. Малый объём NH3 в КПТ снижает последствия аварийного выброса.
- Регуляторные требования — F-газовый регламент ЕС (EU F-Gas Regulation 2024) ужесточает квоты на ГФУ. Меньший объём заправки снижает нагрузку на квоту предприятия.
Примеры из практики
Замена кожухотрубного испарителя на КПТ в транскритическом CO2-чиллере мощностью 800 кВт. Объём заправки CO2 сократился с 200 до 30 кг. Давление кожуха — 90 бар. Монтажная длина уменьшилась с 4,2 до 1,8 м. Экономия CAPEX на заправке — около 40% при том же GWP = 1 для CO2.
Промышленный тепловой насос на аммиаке для молочного завода. КПТ из 316L в качестве испарителя при давлении NH3 18 бар и температуре кипения -5°C. COP достиг 4,8 — на 0,6 выше аналога с кожухотрубным испарителем за счёт лучшей теплоотдачи пластинчатых каналов.
Установка разделения воздуха мощностью 500 Нм³/ч жидкого азота. КПТ из аустенитной нержавеющей стали 304L в испарителе азотной колонны при температуре -196°C и давлении 6 бар. Аппарат работает без замены 12 лет. Замена кожухотрубного аппарата позволила сократить объём азота в аппарате в 8 раз.
