Зная, как выглядит теплообменник «изнутри», вы лучше понимаете его принцип работы, умеете правильно обслуживать оборудование и точнее формулируете требования при покупке. Это руководство — визуальный справочник по всем основным типам теплообменных аппаратов. Центральный ресурс по подбору: руководство по подбору теплообменников.
Пластинчатый разборный теплообменник: конструкция и внешний вид
Пластинчатый разборный теплообменник — наиболее распространённый тип. Рассмотрим конструктивные элементы:
Общий вид пластинчатого теплообменника Alfa Laval M6
Разборный пластинчатый теплообменник средней мощности (100–300 кВт). Видны: неподвижная плита с патрубками, шпильки, стягивающие пластины, подвижная плита.
Пластины разборного теплообменника вблизи
Гофрированные нержавеющие пластины типа «ёлочка» (шевронный профиль). Рифление угол 30–60°. Видны: каналы для теплоносителей, угловые отверстия с уплотнениями.
Уплотнения (прокладки) пластин
Резиновые прокладки EPDM в канавках пластин. Обеспечивают герметичность каналов и разделение потоков теплоносителей.
Неподвижная плита с патрубками
Четыре патрубка: два для первичного контура (горячий теплоноситель), два для вторичного (холодный). Патрубки соединяются с трубопроводами через фланцы или резьбу.
Конструктивные элементы пластинчатого теплообменника
1 Неподвижная плита (Head plate)
Стальная плита, к которой крепятся входные и выходные патрубки. Является основной несущей конструкцией. Маркировка патрубков: обычно H1/H2 (горячий контур) и C1/C2 (холодный контур).
2 Подвижная плита (Pressure plate)
Перемещается по направляющим стойкам при сборке/разборке. Создаёт давление прижима пластин через шпильки. У некоторых моделей имеет патрубки для 4-ходовой схемы.
3 Гофрированные пластины (Plates)
Тонкие металлические листы (0,4–0,8 мм) из нержавеющей стали, титана или других сплавов. Шевронная (V-образная) гофрировка создаёт турбулентный поток. Чередуются «вершинами вверх / вершинами вниз».
4 Уплотнения (Gaskets)
Резиновые прокладки в канавках пластин. Материал: EPDM (для воды до 150°C), NBR (для масел), Viton (для агрессивных сред до 200°C). Подлежат периодической замене (каждые 5–10 лет).
5 Направляющие стойки (Carrying bar, Guiding bar)
Верхняя — несущая (на ней висят пластины), нижняя — направляющая (предотвращает перекос при сборке). Изготовлены из конструкционной стали с антикоррозионным покрытием.
6 Стяжные шпильки и гайки (Tie bolts, Nuts)
4–8 шпилек стягивают пакет пластин. Момент затяжки строго регламентирован производителем (зависит от типоразмера и числа пластин). Нарушение момента — причина протечек.
Паяный пластинчатый теплообменник: внешний вид и маркировка
Паяный теплообменник (BPHE) внешне напоминает прямоугольный металлический блок с 4 патрубками. Конструктивно — пакет пластин, спаянных медью или никелем.
Паяный теплообменник SWEP B8 (малый)
Компактный паяный аппарат для тепловых насосов. Размеры: 72×113×85 мм. 4 патрубка Ø10–15 мм. Масса около 0,9 кг. Пайка медью при 1100°C в вакуумной печи.
Паяный теплообменник Alfa Laval CB52 (средний)
Средний типоразмер для HVAC и промышленного применения. Размеры: 112×520×60 мм. Рабочее давление до 30 бар. Видны: 4 медных штуцера и припаянные торцевые пластины.
Как читать маркировку паяного теплообменника
| Производитель | Пример маркировки | Расшифровка |
|---|---|---|
| Alfa Laval | CB52-20H | CB — Compact Brazed, 52 — типоразмер (площадь пластины), 20 — число пластин, H — Herringbone (шевронная гофрировка) |
| SWEP | B8T×20/1P-SC | B8 — типоразмер, T — тип пластины, 20 — число пластин, 1P — однопроходной, SC — штуцер |
| Danfoss | XB06H-1-14 | XB06 — серия, H — High performance, 1 — одноходовой, 14 — число пластин |
| Ридан | НВ-14М-1-В | НВ — ниточная бразинг, 14 — типоразмер, М — медная пайка, 1 — одноходовой, В — вертикальный |
Кожухотрубный теплообменник: конструктивные элементы
Кожухотрубный теплообменник — классическая конструкция, применяемая в промышленности более 150 лет. Рассмотрим его устройство:

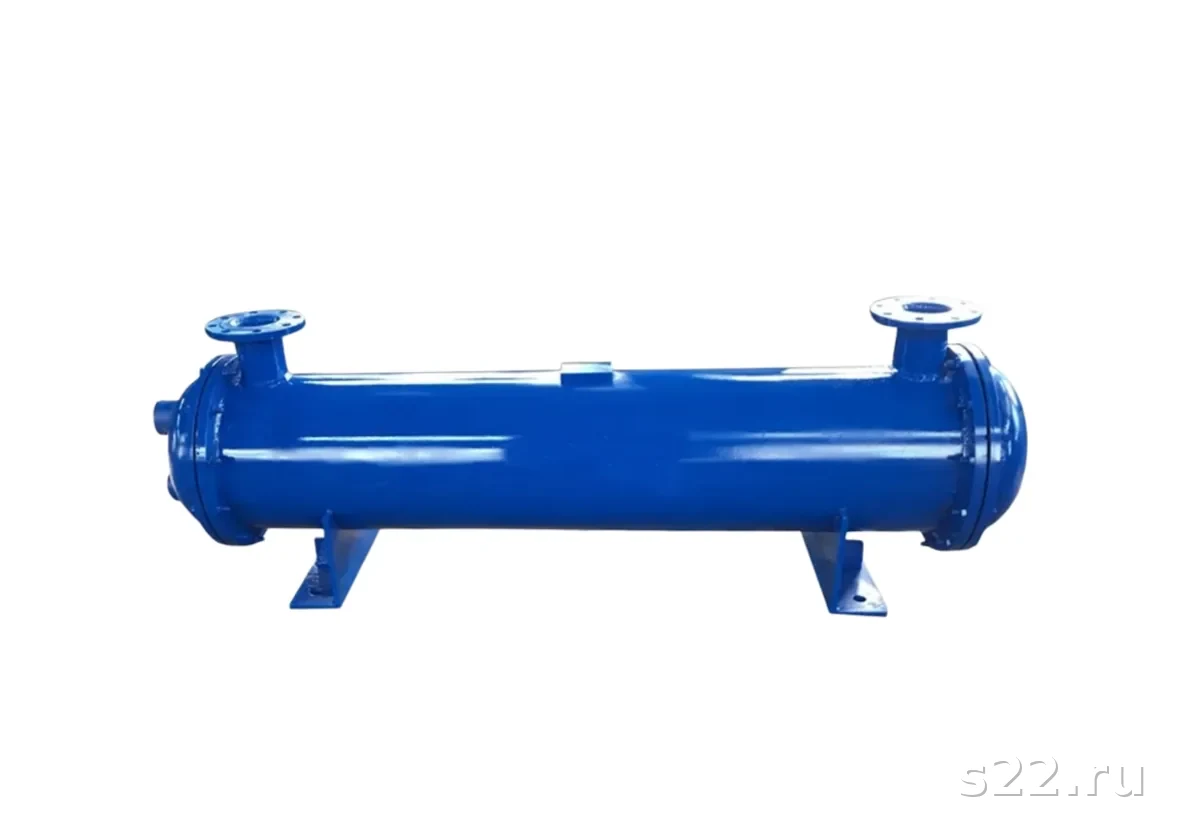

Горизонтальный кожухотрубный теплообменник типа АВМ
Стандартный промышленный аппарат. Корпус — стальная труба или обечайка. Видны: крышки с фланцами (для входа/выхода трубного пространства), патрубки на корпусе (межтрубное пространство), опорные стойки.
Трубная доска с трубным пучком
Трубная решётка — стальной диск с отверстиями, через которые пропущены трубки. Трубки вальцуются или привариваются к решётке. Материал трубок — углеродистая или нержавеющая сталь, медь, титан.
Конструктивные элементы кожухотрубного теплообменника
1 Кожух (Shell, Корпус)
Цилиндрический корпус из стали (углеродистой, нержавеющей или легированной). Толщина стенки определяется рабочим давлением межтрубного пространства. По TEMA — тип корпуса (E, F, G, H, J, K, X) определяет схему течения межтрубного теплоносителя.
2 Трубный пучок (Tube bundle)
Набор труб диаметром 12–50 мм, расположенных по определённому шагу (квадрат или треугольник). Число труб — от 7 (лабораторные) до 2000+ (промышленные). Трубы могут быть гладкими или с продольными/поперечными рёбрами.
3 Трубные решётки (Tube sheets)
Металлические диски с отверстиями, в которых закреплены концы труб. Разделяют трубное и межтрубное пространства. Для компенсации температурных расширений одна решётка может быть плавающей.
4 Перегородки межтрубного пространства (Baffles)
Поперечные пластины с вырезами, направляющие поток межтрубного теплоносителя поперек труб. Повышают коэффициент теплоотдачи. Тип H (поперечная), вырез 20–45%.
5 Крышки (Heads, Bonnets)
Торцевые крышки с патрубками для входа и выхода трубного теплоносителя. У многоходовых аппаратов — внутренние перегородки для разделения ходов. Крепятся болтами к фланцам трубных решёток.
6 Патрубки межтрубного пространства (Nozzles)
Приварные штуцера для подачи и отвода межтрубного теплоносителя. Расположены на корпусе (кожухе). Могут иметь защитные отбойники для предотвращения эрозии от входного потока.
Спиральный теплообменник: внешний вид и конструкция
Спиральный теплообменник — специфический тип, эффективный для загрязнённых и вязких сред.
Спиральный теплообменник тип I (Spiral heat exchanger)
Два металлических листа, свёрнутых в спираль, образуют два канала для теплоносителей. Внешне — цилиндрический аппарат с крышками, похожий на кожухотрубный. Самоочищающийся эффект за счёт вихревого движения потока.
Спиральный теплообменник в разрезе
Спиральные каналы создают противоточное движение теплоносителей. Ширина канала — 5–25 мм. Постоянная скорость потока по всей длине канала исключает застойные зоны и образование отложений.
Сравнительные фото: как отличить типы теплообменников
| Тип | Форма | Отличительные признаки | Типичные размеры |
|---|---|---|---|
| Пластинчатый разборный | Прямоугольник | Видны стяжные болты, слоистая структура, 4 патрубка на одной торцевой стороне | 30×20×15 — 200×80×50 см |
| Паяный пластинчатый | Прямоугольный блок | Монолитный, без болтов, медный цвет пайки по рёбрам, 4 патрубка | 7×11×8 — 50×120×25 см |
| Кожухотрубный | Цилиндр | Горизонтальный/вертикальный цилиндр, крышки на торцах, фланцы, опорные стойки | L 1–12 м, D 100–2000 мм |
| Спиральный | Цилиндр + крышки | Патрубки на торцах (спиральная часть) и на цилиндрической поверхности, массивный аппарат | D 500–2000 мм, H 500–1500 мм |
| Воздушный охладитель (АВО) | Плоская секция + вентилятор | Горизонтальная или вертикальная секция с оребрёнными трубами, электродвигатели с вентиляторами | Секция 1×2 м — 3×12 м |
Теплообменники в системах теплоснабжения: как это выглядит
Теплообменник — ключевой элемент ИТП (индивидуального теплового пункта). Рассмотрим, как выглядит типичная компоновка:
ИТП в подвале жилого дома
Два пластинчатых теплообменника (отопление и ГВС), циркуляционные насосы, регулирующие клапаны, манометры, контроллер. Всё смонтировано на рамной конструкции. Пространство — 3×2×2,5 м.
Компактный ИТП в шкафу
Для зданий до 150 кВт выпускаются готовые ИТП-шкафы. Теплообменник, насосы, автоматика и арматура размещены в стальном шкафу 600×1200×400 мм. Монтаж — 1 рабочий день.
ЦТП на 5–10 зданий
Более крупные теплообменники (3–10 МВт), несколько контуров, система автоматического регулирования. Размещается в отдельном здании или техническом помещении площадью 50–150 м².
Промышленный ТА на нефтезаводе
Кожухотрубные аппараты размером 3–8 м длиной, диаметром 400–1200 мм. Установлены горизонтально на постаментах. Обвязка из трубопроводов высокого давления, теплоизоляция.
Детали конструкции кожухотрубного теплообменника: расширенное описание
Для промышленного применения важно понимать детальную конструкцию кожухотрубного аппарата. Рассмотрим дополнительные элементы:
7 Компенсационное устройство (Expansion joint)
У кожухотрубных теплообменников с неподвижными трубными решётками и значительными температурными разностями между корпусом и трубами устанавливается линзовый компенсатор на корпусе. Поглощает тепловые расширения и предотвращает механические напряжения в сварных швах.
8 Плавающая головка (Floating head)
В типах AES, BES, AEW (по TEMA) один конец трубного пучка не фиксируется к корпусу — «плавает». Это позволяет трубному пучку свободно расширяться. Конструкция сложнее, но подходит для высоких перепадов температур (более 50°C между контурами).
9 Продольные перегородки (Longitudinal baffles)
В 2-ходовых кожухах (тип F по TEMA) продольная перегородка делит межтрубное пространство на два потока. Обеспечивает противоток при двухходовой схеме, повышая эффективность теплообмена. Требует герметичного прилегания к корпусу.
10 Дистанционные тяги и трубки (Tie rods and spacers)
Металлические стержни с резьбой, фиксирующие пакет перегородок. На стержни одеты дистанционные трубки, задающие расстояние между перегородками (шаг перегородок). Правильный шаг критичен для равномерного распределения потока.
11 Защитный патрубок (Impingement plate)
Стальной щит перед входным патрубком межтрубного пространства. Защищает первые ряды труб от прямого удара входящего потока (эрозия, вибрация). Обязателен при высоких скоростях потока или паровых средах.
12 Опорные лапы и стойки (Support saddles)
Горизонтальные кожухотрубные аппараты монтируются на двух седловых опорах. Одна опора — фиксированная (анкерная), другая — скользящая (компенсирует тепловое удлинение корпуса). Изготовлены из профильного проката.
Воздушные охладители (АВО): конструкция и внешний вид
Аппараты воздушного охлаждения (АВО) — распространённый тип теплообменника в нефтегазовой промышленности, где нет возможности или экономически нецелесообразно использовать водяное охлаждение.
АВО горизонтального типа (вид сверху)
Горизонтальные секции из оребрённых труб. Вентиляторы снизу (нагнетание) или сверху (отсос). Рамная металлоконструкция. Применение: охлаждение газа после компрессора, дистиллятов, масел.
Оребрённые трубы АВО вблизи
Трубы диаметром 25–57 мм с приварными или накатными алюминиевыми или стальными рёбрами высотой 12–25 мм. Рёбра увеличивают внешнюю поверхность теплообмена в 10–20 раз. Шаг рёбер — 2–4 мм.
| Параметр АВО | Горизонтальное исполнение | Вертикальное (Вертикальный АВО) |
|---|---|---|
| Размер секции | 1,5–4 м ширина, 3–12 м длина | 3–8 м высота, 1,5–3 м ширина |
| Диаметр вентилятора | 2–6 м | 2–4 м |
| Мощность электродвигателя | 7,5–250 кВт/вентилятор | 7,5–90 кВт/вентилятор |
| Площадь теплообмена | 100–10 000 м² | 50–3 000 м² |
| Масса секции | 1–50 тонн | 0,5–20 тонн |
Маркировка и таблички теплообменников
На каждом теплообменнике должны быть паспортная табличка (шильдик) с основными параметрами. Уметь её читать — полезный навык при обслуживании и замене оборудования.
| Параметр на шильдике | Обозначение | Пример значения |
|---|---|---|
| Производитель | Manufacturer | Alfa Laval / Ридан |
| Серийный номер | Serial No / S/N | ALF-2024-123456 |
| Тип/модель | Model / Type | M10-MFM/23, NН-23 |
| Год выпуска | Year / Date | 2024 |
| Число пластин | No. of plates | 47 шт. |
| Рабочее давление | PS (Max. working pressure) | 10 бар / 1,0 МПа |
| Максимальная температура | TS (Max. working temperature) | 150°C |
| Тест-давление | PT | 15 бар |
| Материал пластин | Plate material | AISI 316L |
| Материал уплотнений | Gasket material | EPDM |
