Обзор всех типов охлаждающих теплообменников — от пластинчатых и кожухотрубных до воздушных. Расчётные методики, выбор хладагента, практические кейсы.
Инженеры S22 подберут оптимальный охладитель для вашей задачи и выполнят тепловой расчёт бесплатно за 1 рабочий день.
Теплообменники для охлаждения различаются по типу хладагента, конструкции теплообменной поверхности и области применения.

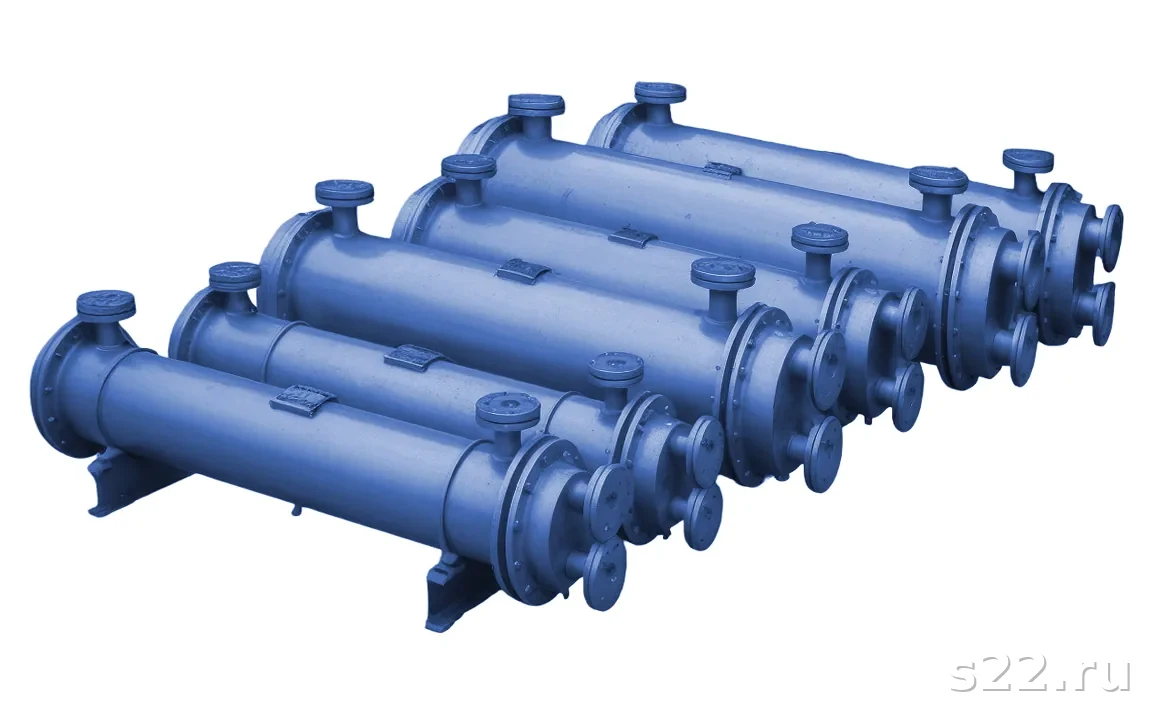

Пластинчатые, кожухотрубные, труба в трубе. Хладагент — оборотная вода (25–35 °C) или ледяная вода (5–12 °C). Высокий к.п.д., компактность. Ограничение — наличие воды на объекте.
Оребрённые трубки, обдуваемые атмосферным воздухом. Не требуют воды. Применение — нефте- и газопереработка, компрессорные станции. КПД зависит от температуры воздуха.
Охлаждение за счёт испарения воды на поверхности трубок. Промежуточный вариант между водяным и воздушным. Эффективны в жарком климате. Применяются в АВО градирённого типа.
Испаритель холодильной машины. Охлаждение за счёт испарения хладагента (фреон R134a, R407C, аммиак). Для глубокого охлаждения — до -40 °C. Требуют компрессора и конденсатора.
| Тип | Диапазон T, °C | Мощность | Хладагент | Применение |
|---|---|---|---|---|
| Пластинчатый водяной | +10 … +150 | 1–5000 кВт | Оборотная вода | ЖКХ, пищевая, химия |
| Кожухотрубный водяной | -40 … +300 | 10–50 000 кВт | Оборотная, ледяная вода | Нефтехимия, энергетика |
| Труба в трубе | -40 … +400 | 1–5000 кВт | Вода, рассол, гликоль | Вязкие среды, высокое P |
| Воздушный (АВО) | +45 … +350 | 100–100 000 кВт | Воздух (атмосферный) | Нефтегазовая, НПЗ |
| Испарительный | +20 … +60 | 50–5000 кВт | Вода + воздух | Промышленность, ЦОД |
Правильный выбор охлаждающей среды — ключевой шаг при проектировании системы охлаждения. Температура хладагента на входе определяет минимально достижимую температуру охлаждаемой среды и требуемую поверхность теплообмена.
Ошибочный выбор хладагента — одна из наиболее частых причин нарушения теплового режима процессов. Например, замена ледяной воды (5 °C) на оборотную воду (28 °C) может привести к тому, что охлаждение молока до 10 °C станет невозможным термодинамически.
Самый экономичный вариант. Применяется при охлаждении до 40–50 °C. Требует химводоподготовки (ингибиторы коррозии и накипи). Замкнутый контур с градирней или испарительным охладителем. Стоимость охлаждения: 50–200 руб./ГДж.
Для охлаждения до 15–20 °C. Производится чиллером (тепловая машина). Стоимость охлаждения: 500–1500 руб./ГДж — в 5–10 раз дороже оборотной воды. Применяется в кондиционировании, пищевой и фармацевтической промышленности.
30–40% раствор этиленгликоля или пропиленгликоля (пищевые процессы). Охлаждение до 0…-15 °C. Требует материала нержавеющую сталь (медь не применяется). Применяется в молочной, пивоваренной, фармацевтической промышленности.
Нет потребности в воде. Конечная температура охлаждения ограничена: T_кон = T_возд + 15–20 °C. В жаркое лето (T_возд = +35 °C) охладить среду ниже +50–55 °C затруднительно. Применяется в НПЗ, на компрессорных станциях, в регионах с дефицитом воды.
| Параметр | Вода–вода | Масло–вода | Газ–вода |
|---|---|---|---|
| k, Вт/м²К (пластинчатый) | 3000–6000 | 500–1200 | 50–200 |
| k, Вт/м²К (кожухотрубный) | 600–1500 | 150–450 | 20–80 |
| Оптимальная скорость, м/с | 1–2.5 | 0.5–1.5 | 5–20 |
| Минимальный напор pinch, °C | 3–5 | 5–10 | 10–20 |
Охлаждение масла И-20А с 90 до 45 °C оборотной водой 28 °C. Расход масла: 1.5 м³/ч. Задача типовая для масляных систем компрессоров мощностью 30–75 кВт.
Обратите внимание: температура выхода воды 38 °C (28+10) — меньше температуры выхода масла 45 °C. Это обязательное условие для противотока: вода на выходе должна быть холоднее масла на выходе (минимальный pinch 5 °C).
При схеме прямотока (вода и масло движутся в одном направлении) LMTD будет значительно меньше — около 22 °C вместо 31.2 °C. Потребуется поверхность на 30% больше. Поэтому всегда проектируйте противоток.
Пластинчатый теплообменник M6-FG Alfa Laval — распространённое решение для охлаждения компрессорного масла. Аппарат компактен, разборный, стойкий к маслу и оборотной воде при давлении до 1.0 МПа.
| Параметр | Расчёт | Результат |
|---|---|---|
| Тепловая нагрузка Q | 1500/3600 × 860 × 2090 × 45 | Q ≈ 33.5 кВт |
| Расход воды (ΔT₂ = 10 °C) | 33500 / (4187 × 10) | G₂ = 0.80 кг/с = 2.9 м³/ч |
| LMTD (противоток) | (90-38)/(45-28) → ln(52/17) | LMTD = 31.2 °C |
| k (масло-вода, пластинч.) | Оценка для η = 20 мПа·с | k ≈ 900 Вт/м²К |
| Площадь теплообмена F | 33500 / (900 × 31.2) | F = 1.19 м² |
| F с запасом 20% | 1.19 × 1.2 | F_проект = 1.43 м² |
| Аппарат (Alfa Laval) | M6-FG, 30 пластин | F = 1.50 м² — подходит |
Охлаждение масла И-40А с 85 до 50 °C оборотной водой 28 °C. Расход масла: 3 м³/ч. Решение: пластинчатый теплообменник Alfa Laval M3, 40 пластин, AISI 316L, мощность 65 кВт. Расход воды: 2.2 м³/ч. Результат: установлен без останова производства за 4 часа, работает 5 лет без обслуживания.
Охлаждение природного газа с 130 до 55 °C атмосферным воздухом (T_возд = 30 °C). Мощность: 2.8 МВт. Решение: АВО вентиляторного типа, 3 секции оребрённых трубок, мощность вентилятора 75 кВт. Работает при -40 °C зимой без обмерзания (жалюзи регулируют поток воздуха).
Охлаждение горячего сусла 98 °C до 10 °C ледяной водой 2 °C. Решение: двухступенчатая схема: 1 ступень — оборотная вода (98 → 40 °C), 2 ступень — ледяная вода (40 → 10 °C). Аппараты: пластинчатые AISI 316L с гигиеническим исполнением. Суммарная мощность: 460 кВт.
| Применение | Рекомендуемый тип | Хладагент | Особенность |
|---|---|---|---|
| Охлаждение компрессорного масла | Пластинчатый AISI 316L | Оборотная вода | Встроен в маслосистему |
| Охлаждение гидравлического масла | Пластинчатый или трубный | Вода / воздух | Малый объём, быстрый монтаж |
| Охлаждение нефтяных дистиллятов | Кожухотрубный TEMA R | Оборотная вода | Давление до 4 МПа |
| Охлаждение природного газа | Воздушный (АВО) | Атмосферный воздух | Оребрённые трубки |
| Охлаждение молока, сусла | Пластинчатый гигиенический | Ледяная вода | CIP, EHEDG |
| Охлаждение кислот (pH 1–4) | Труба в трубе, хастеллой | Оборотная вода | Коррозионностойкий материал |
| Охлаждение реакционной массы | Кожухотрубный U-образный | Рассол гликоля | Температура до -20 °C |
| Проблема | Причина | Решение |
|---|---|---|
| Накипь на трубках | Жёсткая вода (CaCO3) | Умягчение, ингибиторы, промывка HCl |
| Биологический обрастание | Нагрев до 25–45 °C — зона роста бактерий | Хлорирование, УФ-обработка воды |
| Коррозия в оборотном контуре | Растворённый O₂, CO₂ | Деаэрация, ингибиторы коррозии |
| Эрозия трубок | Скорость > 3 м/с + взвесь | Снизить скорость, установить фильтр |
Аппарат воздушного охлаждения (АВО) — специализированный теплообменник, в котором горячая среда охлаждается потоком атмосферного воздуха, нагнетаемого вентиляторами через оребрённые трубки.
Горизонтальные оребрённые трубки (алюминиевое оребрение), коллекторные трубы, секционный корпус. Вентилятор диаметром 2–6 м создаёт скорость воздуха 3–6 м/с через пучок. Мощность вентилятора — 10–150 кВт на секцию.
Нагнетательный: вентилятор снизу, воздух снизу-вверх. Вытяжной: вентилятор сверху, воздух снизу-вверх через пучок. Нагнетательный тип — проще обслуживание, но выше температура воздуха у труб (летом). Вытяжной — равномернее охлаждение.
Алюминиевые ребра: спиральная намотка или рифт (L-ребра). Плотность оребрения: 130–230 рёбер/м. Увеличивают площадь поверхности в 15–25 раз. При T > 200 °C применяют биметаллические трубки (сталь + алюминий).
Шторки (жалюзи) для уменьшения потока воздуха зимой. Частотно-регулируемый привод вентилятора. При Т_возд < -10 °C возможно обмерзание — применяется рециркуляция горячего воздуха или байпас.
| Параметр АВО | Значение | Примечание |
|---|---|---|
| Температура среды (вход) | до 350 °C | Биметаллические трубки при T > 200 °C |
| Давление в трубках | до 6 МПа | По трубным решёткам и коллекторам |
| Скорость воздуха | 3–6 м/с | Через поперечное сечение пучка |
| k_общий, Вт/м²К (по наружной поверхности) | 30–80 | Малый коэффициент — нужна большая поверхность |
| Площадь секции | 2–20 м² | Несколько секций — параллельно |
Тип среды, расход, температура на входе и выходе, рабочее давление, вязкость, коэффициент загрязнения (fouling). Эти данные определяют тип теплообменника и материал.
Есть ли оборотная вода? Какой температуры? Нужна ли ледяная вода (потребует чиллера)? Или только воздушное охлаждение? Это определяет тип системы охлаждения.
Q = G × ρ × c × ΔT. Добавьте запас 15–20% на обрастание и нестабильность нагрузки. Запас также компенсирует возможное увеличение производительности объекта в будущем.
При P до 3 МПа, чистые среды — пластинчатый. При P > 3 МПа или вязкие среды — кожухотрубный. При отсутствии воды — АВО. При вязкости > 500 мПа·с — труба в трубе или спиральный.
AISI 304 — нейтральные водные среды. AISI 316L — кислоты, хлориды, пищевые среды. Титан — морская вода, фтор. Хастеллой — горячие кислоты. Углеродистая сталь — нефть, масло, пар.
Выбор теплообменника для охлаждения — это комплексная инженерная задача. Правильное решение зависит от параметров охлаждаемой среды, доступности хладагента, требований к конечной температуре и бюджета.
S22 предлагает полный цикл: тепловой расчёт, подбор оборудования, поставку и монтаж охлаждающих теплообменников. Работаем с предприятиями по всей России. Звоните: 8 800 302-58-17.
Смежные статьи: Жидкостный теплообменник, Трубчатые теплообменники, Регенеративный теплообменник (HUB K9).
При вязкости до 100 мПа·с — пластинчатый. При 100–500 мПа·с — кожухотрубный с турбулизаторами. При > 500 мПа·с — труба в трубе или спиральный.
Q = G × ρ × c × ΔT → LMTD → F = Q/(k×LMTD) → запас 15–20%. Инженер S22 выполнит расчёт за 1 рабочий день — бесплатно.
Охладитель с оребрёнными трубками и вентилятором. Хладагент — атмосферный воздух. Не требует воды, но зависит от температуры воздуха.
Оборотная вода — для охлаждения до 40–50 °C. Ледяная вода — до 15–20 °C. Гликоль — до 0…-20 °C. Атмосферный воздух — при отсутствии воды.
Химводоподготовка, ингибиторы коррозии, скорость воды 1–2.5 м/с, правильный выбор материала. Для агрессивных сред — нержавеющая сталь или титан.
Для давления > 0.07 МПа и объёма > 25 л — регистрация в Ростехнадзоре. Поставщик предоставляет паспорт, расчёт на прочность, протокол испытания.
Да. S22 поставляет готовые охладители масла для гидравлических систем: пластинчатые водяные (5–100 кВт) и воздушные (5–50 кВт). Монтаж — без вмешательства в основной контур.
Минимальная разность температур сред на «близком конце» теплообменника. Экономически целесообразно: 5–8 °C. Менее 3 °C — поверхность резко растёт.
Антифриз (30% этиленгликоль), дренаж при простое, или тепловой кабель. При постоянной эксплуатации в мороз — антифриз обязателен.
15–25 лет при правильной эксплуатации. Пластинчатые — требуют замены прокладок раз в 7–10 лет. Кожухотрубные — ресурс трубок 15–20+ лет.
Да. Для охлаждения сжатого воздуха применяют межступенчатые и концевые охладители компрессоров — пластинчатые или трубчатые аппараты. Для кондиционирования воздуха в помещениях — испарители чиллеров или фанкойлы с охлаждённой водой.
G_вода = Q / (c_w × ΔT_вода). При Q = 100 кВт, ΔT воды 10 °C: G = 100 000 / (4187 × 10) = 2.4 кг/с = 8.6 м³/ч. Чем больше ΔT воды — тем меньше расход, но выше конечная температура выхода воды.
Сближение температур (подход, pinch) — разность температур сред на «тёплом конце». При небольшом pinch (2–3 °C) требуемая поверхность резко возрастает. Экономически целесообразно держать pinch не менее 5 °C, а при дорогих материалах — 8–10 °C.
При вязкости 100–500 мПа·с применяют кожухотрубный с турбулизатором-вставкой или трубу-в-трубе. Вязкость снижается при нагреве, поэтому иногда выгоднее разделить охлаждение на 2 ступени — первая ступень без турбулизатора, вторая — с.
Пластинчатый охладитель масла компрессора 15–30 кВт, AISI 316L: 18 000 – 45 000 руб. Воздушный охладитель (радиаторного типа) 10–25 кВт: 8 000 – 25 000 руб. Кожухотрубный охладитель 50 кВт: от 70 000 руб.
Правильная схема включения влияет на эффективность, регулируемость и безопасность системы охлаждения.
Охлаждаемая среда проходит через один теплообменник. Подходит когда температура горячей среды и хладагента достаточно близки для одностадийного охлаждения. Самая распространённая схема для масла, воды и несложных химических сред.
1 ступень: охлаждение горячей средой до промежуточной температуры (например, 95 → 40 °C оборотной водой). 2 ступень: доохлаждение до конечной температуры ледяной водой (40 → 10 °C). Позволяет минимизировать расход дорогой ледяной воды.
Часть потока горячей среды направляется мимо охладителя. Регулирующий клапан на байпасе поддерживает заданную температуру на выходе. Защищает от переохлаждения при пониженной нагрузке или низкой температуре хладагента.
Часть хладагента направляется в обход теплообменника. Применяется при фиксированном расходе горячей среды и необходимости плавного регулирования. Клапан на байпасе воды управляется термостатом.
| Параметр контроля | Датчик | Действие при отклонении |
|---|---|---|
| Температура на выходе горячей среды | Термопара / Pt100 | Открыть байпас или увеличить расход хладагента |
| Перепад давления на охладителе | Дифманометр | Сигнализация обрастания — направить на промывку |
| Расход хладагента | Электромагнитный расходомер | Остановка при прекращении подачи воды |
| Температура воздуха (для АВО) | Датчик температуры | Закрыть жалюзи, снизить частоту вентилятора |
| Утечка (межконтурная) | Анализатор состава / проводимость | Немедленная остановка и дренаж |
Охлаждение нефти, нефтепродуктов, природного газа после компрессии. АВО (аппараты воздушного охлаждения) — основной тип. При отсутствии АВО — кожухотрубные охладители с оборотной водой. Материал — углеродистая или хромомолибденовая сталь. Стандарт — TEMA R, API 661 для АВО.
Охлаждение реакционных масс, конденсация паров растворителей, охлаждение кислот и щелочей. Требования: коррозионностойкие материалы (AISI 316L, хастеллой, PVDF), исполнение по ATEX для взрывоопасных сред. Закрытые контуры охлаждения (нельзя сбрасывать загрязнённую воду).
Охлаждение трансформаторного масла, охлаждение серверного оборудования (liquid cooling). Компактные пластинчатые охладители с высоким к.п.д. Требования к надёжности (N+1 резервирование). Диэлектрические жидкости в первом контуре ЦОД не должны смешиваться с водой второго контура.
Для быстрой оценки — ориентировочные мощности охладителей по применению.
| Применение | Мощность охлаждения | Тип теплообменника |
|---|---|---|
| Охладитель масла компрессора (75 кВт компрессор) | 10–25 кВт | Пластинчатый AISI 316L |
| Охладитель гидравлической станции | 5–80 кВт | Пластинчатый или радиаторный |
| Охлаждение реакционного котла (1 м³) | 50–500 кВт | Рубашка или выносной кожухотрубный |
| Конденсатор пара котла малой мощности | 100–1000 кВт | Кожухотрубный |
| Охлаждение нефти на НПЗ | 1000–20 000 кВт | Кожухотрубный TEMA R или АВО |
| Охлаждение природного газа на КС | 500–30 000 кВт | АВО вентиляторный |
Циркуляция реагента через аппарат без разборки. Для пластинчатых и кожухотрубных. Кислотная промывка (1–5% HCl, лимонная кислота) — удаление накипи и карбонатных отложений. Щелочная (2% NaOH) — органика, биоплёнки.
Очистка межтрубного пространства кожухотрубного аппарата после извлечения пучка. Давление воды: 200–500 бар. Позволяет удалить твёрдые отложения, которые не поддаются химической промывке.
Ёрши, щётки на гибком валу. Применяется для прямых трубок кожухотрубного аппарата. Для U-образных трубок — только химическая промывка. После механической чистки — гидроиспытание для проверки целостности.
Опишите вашу задачу — инженер S22 подберёт оптимальный охладитель и выполнит расчёт за 1 рабочий день.
Стоимость охлаждения — важный фактор при выборе системы. Сравним основные варианты.
| Система охлаждения | Инвестиции (100 кВт) | Эксплуатационные затраты | Когда выбирать |
|---|---|---|---|
| Оборотная вода (градирня) | 500–1500 тыс. руб. | Низкие (25 °C свободно) | Всегда, когда есть место для градирни |
| Ледяная вода (чиллер) | 1500–4000 тыс. руб. | Высокие (электроэнергия чиллера) | Охлаждение ниже 20 °C |
| АВО (воздух) | 300–800 тыс. руб. | Умеренные (электроэнергия вентиляторов) | Нет воды, T_конечная > 50 °C |
| Водопроводная вода (сброс) | Минимальные | Высокие (тариф на воду) | Только для малых объёмов, недолго |
| Задача | Рекомендуемый тип | Материал |
|---|---|---|
| Масло (η < 100 мПа·с), P < 1.6 МПа | Пластинчатый водяной | AISI 316L |
| Масло (η 100–500 мПа·с) | Кожухотрубный с турбулизатором | AISI 316L |
| Нефть/дистилляты, P 2–4 МПа | Кожухотрубный TEMA R | 09Г2С, 12ХМ |
| Природный газ, нет воды | АВО вентиляторный | Оребрённые трубки (Al) |
| Молоко, сок, сироп | Пластинчатый гигиенический | AISI 316L, Tri-Clamp |
| Кислоты (pH 1–4) | Труба в трубе / хастеллой | C-276 или титан |
| Реакционная масса, -20 °C | Кожухотрубный U-образный | AISI 316L + гликоль |
Охладительный теплообменник — ключевой элемент любого промышленного процесса, где необходим контроль температуры. Правильный выбор типа, материала и схемы включения обеспечивает надёжность, экономичность и долгий срок службы оборудования.
