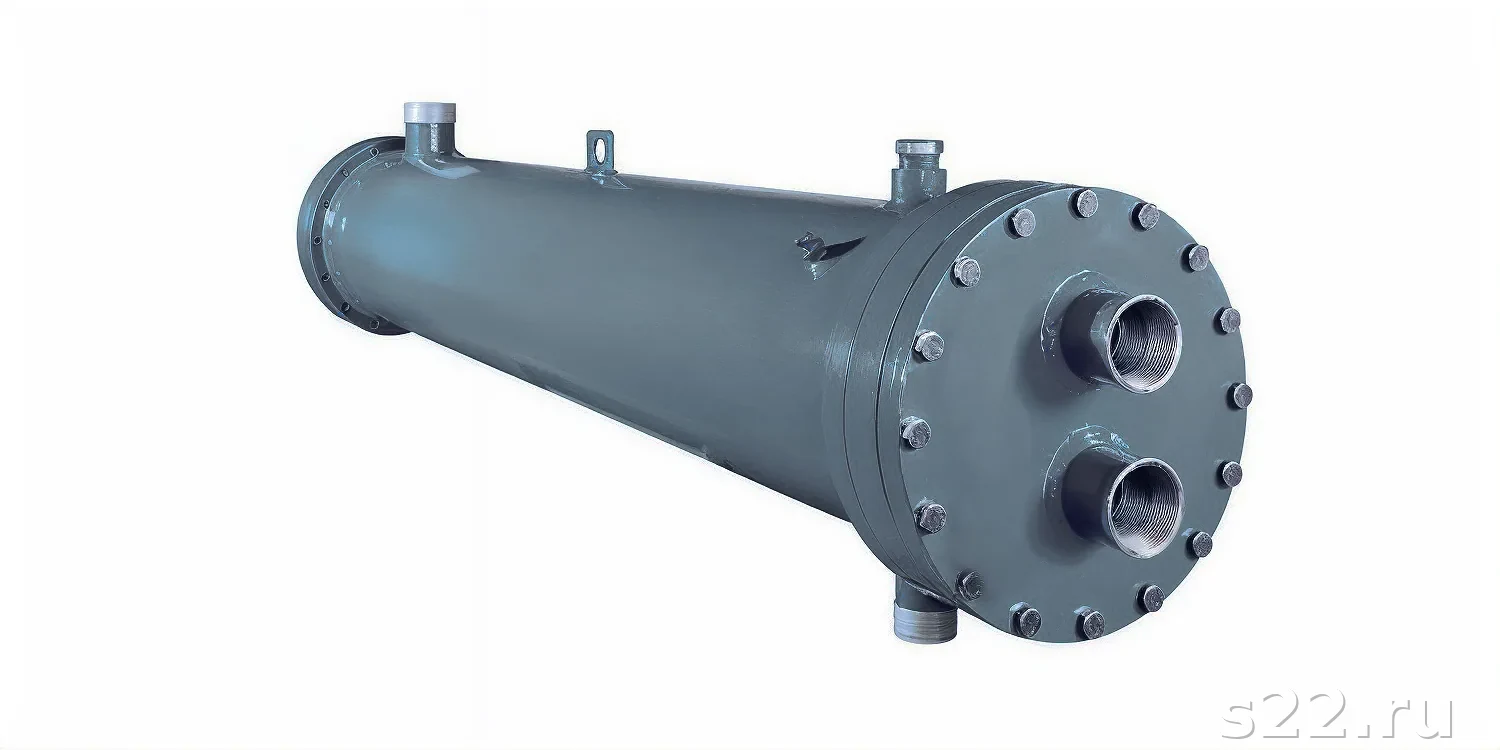

Теплообменник из нержавеющей стали: марки, применение, выбор

Нержавеющая сталь — наиболее распространённый материал пластин промышленных теплообменников. За этим обобщённым названием скрывается целый класс аустенитных сталей с разными характеристиками. Выбор конкретной марки определяет, прослужит ли аппарат 20 лет или выйдет из строя за два сезона.

Почему нержавеющая сталь так популярна

Нержавеющие стали аустенитного класса сочетают механическую прочность, технологичность при прокатке до толщин 0,4–0,6 мм и стойкость к широкому спектру сред. Именно такие толщины необходимы для штамповки гофрированных пластин с высоким коэффициентом теплопередачи.

Пассивная оксидная плёнка (Cr₂O₃) толщиной всего 2–5 нм самовосстанавливается при контакте с кислородом, обеспечивая длительную защиту от коррозии. Именно поэтому нержавейку называют «самозалечивающимся» материалом.

Марки нержавеющей стали для теплообменников

Что даёт молибден в 316L

Молибден (2–3%) резко повышает стойкость к питтинговой коррозии в хлоридсодержащих средах. Механизм: Mo⁴⁺ ионы конкурируют с Cl⁻ за активные участки поверхности и блокируют зародышеобразование питтингов. Критическая концентрация хлоридов для начала питтинга возрастает с 200 до 800–1000 мг/л.

L означает низкий углерод

Суффикс L (Low Carbon) критически важен для сварных конструкций. При нагреве обычной 316 до 450–850°C углерод выделяется по границам зёрен в виде карбидов хрома Cr₂₃C₆, обедняя приграничные зоны хромом. Это явление — сенсибилизация — создаёт зоны, уязвимые к межкристаллитной коррозии. 316L с углеродом не более 0,03% не сенсибилизируется при любых технологических нагревах.

Сравнение AISI 304 и AISI 316L

Области применения по маркам

Матрица стойкости материалов

✓ — рекомендуется, ~ — применимо с ограничениями, ✗ — не рекомендуется

Как коррозия разрушает нержавеющие пластины

Питтинговая (точечная) коррозия

Наиболее распространённый вид отказа. Хлорид-ионы локально разрушают пассивную плёнку в дефектных точках, образуя углубления — питтинги. Процесс автокаталитический: внутри питтинга среда закисляется, что ускоряет растворение металла. Характерный признак: множество мелких сквозных отверстий при общей видимой целостности пластины.

Щелевая коррозия

Развивается в зазорах между пластиной и прокладкой, в местах контакта точек гофра. В застойном электролите кислород истощается, пассивная плёнка не восстанавливается, начинается активное растворение металла. Предотвращается правильным профилем гофра (угол 60°) и применением прокладок с минимальной площадью контакта.

Межкристаллитная коррозия (МКК)

Характерна для сварных зон не-L марок. При сварке зона термического влияния нагревается до 450–850°C, происходит сенсибилизация. Поражённые участки выглядят нормально, но разрушаются по границам зёрен. Полностью исключается применением 304L / 316L.

Коррозия под напряжением

Совокупность остаточных напряжений после штамповки, температур выше 60°C и хлоридов. Приводит к транскристаллитному растрескиванию. Характерный признак — трещины без видимого утонения стенки. Снижается отжигом пластин после штамповки (применяется в ответственных аппаратах).

Характеристики нержавеющих пластин

Толщина

Стандарт для ОВК и ГВС: 0,4–0,5 мм. Для промышленных применений при давлениях до 2,5 МПа: 0,5–0,8 мм. Для высокого давления (3–4 МПа) и абразивных сред: 1,0–1,5 мм. Более толстая пластина уменьшает коэффициент теплопередачи пропорционально λ/δ, поэтому увеличивается площадь при том же тепловом потоке.

Шероховатость поверхности

Ra 0,4 мкм — зеркальная полировка, стандарт для фармацевтики и биотехнологии. Ra 0,8 мкм — пищевая промышленность согласно EHEDG. Ra 1,6 мкм — коммунальное и промышленное применение. Более грубая поверхность увеличивает адгезию накипи и биоплёнок, ускоряет развитие щелевой коррозии под отложениями.

Гофрирование

Угол гофра 30° (V-профиль) — низкое гидравлическое сопротивление, слабая турбулизация, меньший коэффициент теплопередачи. Применяется при вязких жидкостях и загрязнённых средах. Угол 60° (W-профиль) — высокая турбулизация, высокий коэффициент теплопередачи, повышенное гидравлическое сопротивление. Стандарт для воды и лёгких жидкостей.

Обслуживание нержавеющих теплообменников

Химическая промывка

Карбонатная накипь: 5–10% лимонная кислота при 55–60°C, циркуляция 30–60 минут, скорость 0,1–0,2 м/с. Нейтрализация 1–2% раствором NaOH. Масложировые отложения: 1–2% NaOH при 65–70°C. Биологические отложения: 1% перекись водорода или специализированные биоциды. Соединения железа: 3–5% щавелевая кислота при 40°C.

Периодичность обслуживания

Контроль перепада давления — непрерывно (АСУТП) или ежеквартально вручную. Рост перепада на 15–20% от начального — признак загрязнения. Химическая промывка: 1 раз в год для ГВС и отопления; 2 раза в год для промышленного охлаждения с оборотной водой; по состоянию (перепад давления) для ответственных объектов. Вскрытие и осмотр пластин: каждые 3–5 лет или при аномальных показаниях.

Восстановление пассивной плёнки

После механической обработки или сварочных работ пассивация восстанавливается: циркуляция 5–10% азотной кислоты при 50°C в течение 30–60 минут или погружение в 5% лимонную кислоту при 60°C на 30 минут. Промышленные аппараты S22 проходят заводскую пассивацию; после монтажных работ — повторная пассивация на месте.

Специальные сплавы для экстремальных условий

При недостаточности 316L переходят на нишевые материалы: 254 SMO (1.4547) — 20% Cr, 18% Ni, 6% Mo, 0,2% N. Критическая температура питтинга более 60°C. Хлориды до 4000 мг/л. Применяется в опреснительных установках и химических реакторах. Hastelloy C276 — никелевый сплав с 16% Mo. Стоек к HCl любой концентрации, влажному хлору и смешанным кислотам. Используется в производстве хлора, удобрений, фармацевтике.
