1. Что такое кожухотрубчатый теплообменник по ТУ

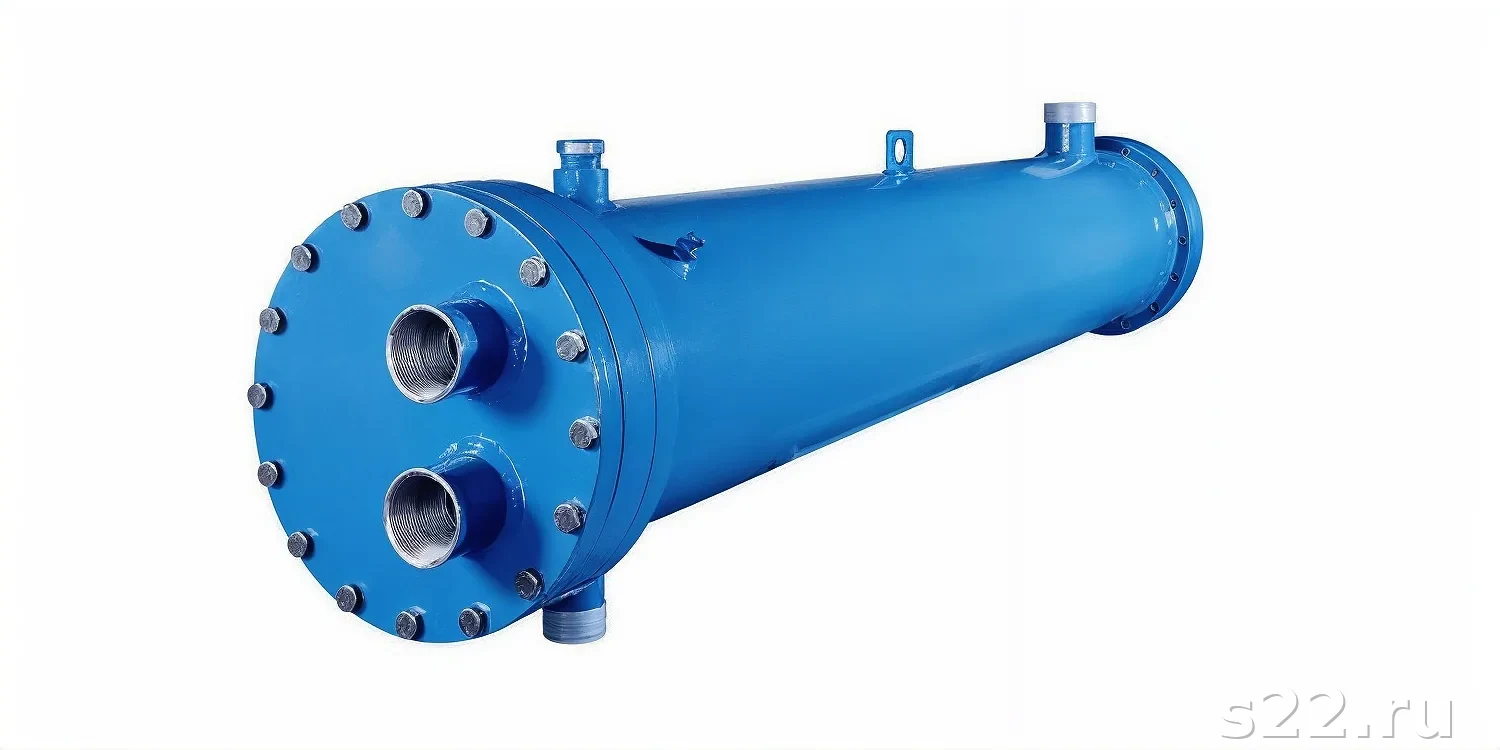

Кожухотрубчатый теплообменник (КТО) — это теплообменный аппарат, в котором один теплоноситель движется внутри трубок, а другой — в межтрубном пространстве кожуха. ТУ (технические условия) — нормативный документ, устанавливающий требования к конкретному типу КТО.
Конструкция КТО
Кожух (цилиндрический сосуд из трубы или листовой стали) содержит трубный пучок (сотни трубок диаметром 20-38 мм). Перегородки в межтрубном пространстве направляют поток вдоль трубок и повышают скорость — увеличивая коэффициент теплопередачи. Трубы крепятся в трубных решётках (по одной или обеим сторонам), которые и определяют тип конструкции.
КТО применяются там, где пластинчатые теплообменники не подходят: высокое давление (выше 25-40 бар), агрессивные среды, большие расходы, температуры выше 200°C. КТО — классическое решение для нефтегазовой и химической промышленности, энергетики, крупных промышленных установок.
2. ГОСТ для кожухотрубчатых теплообменников
| Стандарт | Область применения | Тип КТО |
|---|---|---|
| ГОСТ 15119-79 | КТО с неподвижными трубными решётками | ТН, ТКН |
| ГОСТ 15120-79 | КТО с плавающей головкой | ТП |
| ГОСТ 14248-79 | КТО с U-образными трубами | ТУ |
| ГОСТ 23011-91 | Ряд условных давлений и диаметров кожухов | Все типы |
| ГОСТ 9929-82 | КТО для нефтеперерабатывающей промышленности | НН, НП, НУ |
| ТР ТС 032/2013 | Сосуды под давлением — сертификация всех КТО | Все типы |
Для экспорта: КТО, поставляемые за рубеж или на совместные предприятия, часто изготавливаются по ASME (американский стандарт) или TEMA. S22 работает с производителями, имеющими сертификаты ASME U-Stamp и TEMA.
3. Типы кожухотрубчатых теплообменников по ГОСТ
| Тип | Обозначение | Конструкция | Применение |
|---|---|---|---|
| С неподвижными решётками | ТН | Обе решётки закреплены на кожухе, нет компенсации расширения | Малая разница T между контурами (до 30-50°C) |
| С компенсатором на кожухе | ТК | Линзовый компенсатор на кожухе компенсирует разницу расширений | Умеренная разница T, до 70°C, средние давления |
| С плавающей головкой | ТП | Одна трубная решётка «плавает» — свободно перемещается | Большая разница T, высокое давление, ремонтопригодность |
| С U-образными трубами | ТУ | Трубы изогнуты в U-форму — одна решётка, трубы расширяются свободно | Высокое давление, трубная сторона чистая (не чистится) |
| С двойными трубками | ТД | Труба в трубе — максимальная безопасность смешения | Опасные среды, где смешение катастрофично |
4. Расшифровка маркировки КТО
Маркировка кожухотрубчатого теплообменника по ГОСТ содержит полную информацию о конструкции и параметрах:
Пример маркировки: ТП-400-16/0,6 ГС-16-3-М2/М1
- Т — теплообменник
- П — тип конструкции: плавающая головка (Н=неподвижная, К=компенсатор, У=U-образные трубы)
- 400 — наружный диаметр кожуха, мм
- 16/0,6 — условное давление: трубная/кожуховая стороны, МПа
- Г — расположение: Г=горизонтальное, В=вертикальное
- С — материальное исполнение: С=сталь конструкционная, Н=нержавейка, Т=титан
- 16 — длина труб, код (6=1500 мм, 8=2000 мм, 12=3000 мм, 16=4000 мм, 24=6000 мм)
- 3 — число ходов по трубам (1, 2, 4, 6, 8)
- М2/М1 — марка материала: трубы/кожух и трубные решётки
5. Параметры и типоразмеры КТО по ГОСТ
| Параметр | Диапазон по ГОСТ | Нестандартные значения |
|---|---|---|
| Диаметр кожуха | 159, 219, 273, 325, 377, 426, 530, 630, 720, 820, 920, 1020 мм | Любой по ТУ заказчика |
| Длина труб | 1500, 2000, 3000, 4000, 6000 мм | Любая, по ТУ |
| Диаметр труб | 20×2, 25×2, 38×3 мм (трубы ВТ) | Любой профиль (рифлёные, двустенные) |
| Рабочее давление | 0,6; 1,0; 1,6; 2,5; 4,0; 6,4; 10 МПа | До 40 МПа по ТУ |
| Рабочая температура | -70°C до +450°C (зависит от материала) | Криогенные (-196°C), высокотемп. (+600°C) |
| Число ходов по трубам | 1, 2, 4, 6, 8 | До 12 ходов по ТУ |
6. Материалы кожухотрубчатых теплообменников
| Материал | ГОСТ/марка | Применение | Ограничения |
|---|---|---|---|
| Углеродистая сталь | Ст3, 20, 09Г2С | Вода, пар, нейтральные среды | Не для кислот, хлоридов |
| Нержавеющая сталь | 08Х18Н10Т, AISI 316L | Пищепром, фармацевтика, кислоты | Хлориды вызывают точечную коррозию |
| Титан | ВТ1-0, Grade 2 | Морская вода, хлориды, кислоты | Высокая стоимость |
| Хастеллой C-276 | Hastelloy C-276 | Серная, соляная кислоты, фтор | Очень высокая стоимость |
| Латунь, Cu-Ni | Л68, МНЖ | Морская вода, конденсаторы пара | Не для аммиака, агрессивных щелочей |
| Биметаллический | Сталь + нержавейка/Ti | Сочетание коррозионностойкости и стоимости | Сложнее в изготовлении |
7. TEMA-стандарт vs ГОСТ
| Критерий | ГОСТ (Россия) | TEMA (США/международный) |
|---|---|---|
| Обозначение типов | ТН, ТП, ТУ, ТК | AEL, AES, AEU, AET (3 буквы: кожух-кожух-крышка) |
| Классы | Нет разделения по классам | R (нефтепром), B (химпром), C (промышленность) |
| Перегородки | Одно- и двухходовые схемы | TEMA E, F, G, H, J, X (разные конфигурации) |
| Расчёт загрязнения | Нет стандартного fouling factor | Fouling resistance обязателен (TEMA Tables) |
| Сфера применения | РФ и ЕАЭС, постсоветские предприятия | Мировой нефтегаз, экспортное оборудование |
8. Нестандартные КТО по ТУ заказчика
Когда стандартный КТО по ГОСТ не подходит — заказывают нестандартный по ТУ заказчика (или ТУ завода с учётом требований заказчика). Типичные случаи:
1
Нестандартное давление
Давление выше 10 МПа (100 бар) — вне стандартного ряда ГОСТ. Нужен расчёт по ГОСТ 34233 (сосуды под давлением) и индивидуальная документация.
Давление выше 10 МПа (100 бар) — вне стандартного ряда ГОСТ. Нужен расчёт по ГОСТ 34233 (сосуды под давлением) и индивидуальная документация.
2
Нестандартные материалы
Титан, хастеллой, никелевые сплавы — нет типовых чертежей. Изготовление по ТУ с квалификацией сварщиков и ПДК на материалы.
Титан, хастеллой, никелевые сплавы — нет типовых чертежей. Изготовление по ТУ с квалификацией сварщиков и ПДК на материалы.
3
Специальная геометрия
Вертикальное расположение, встроенный пучок (байонетный тип), двойные трубки, нетиповые длины или диаметры.
Вертикальное расположение, встроенный пучок (байонетный тип), двойные трубки, нетиповые длины или диаметры.
4
Особые требования к испытаниям
Радиографический контроль сварных швов 100%, ультразвуковой контроль труб, испытание давлением с сертификацией ASME U-stamp или PED.
Радиографический контроль сварных швов 100%, ультразвуковой контроль труб, испытание давлением с сертификацией ASME U-stamp или PED.
9. Подбор кожухотрубчатого теплообменника по ТУ
Тепловой расчёт КТО включает несколько этапов:
| Шаг | Что определяется | Метод расчёта |
|---|---|---|
| 1. Тепловая нагрузка Q | Q = G × Cp × ΔT (кВт) | По данным технологического регламента |
| 2. LMTD (средний напор) | Логарифмическая средняя разность температур | LMTD = (ΔT1 - ΔT2) / ln(ΔT1/ΔT2) |
| 3. Коэффициент k | Коэффициент теплопередачи Вт/м²·К | k = 200-800 для воды/воды (кожухотрубный) |
| 4. Площадь F | F = Q / (k × LMTD) | С запасом fouling factor 1,25-1,5 |
| 5. Тип и типоразмер | Диаметр кожуха, длина труб, число ходов | Подбор из ГОСТ или расчёт по ТУ |
Для нестандартных сред: При расчёте КТО для нефтепродуктов, кислот, щелочей, высоковязких жидкостей расчётный коэффициент k значительно отличается от водяных систем. S22 выполняет расчёт с учётом физических свойств сред по базам данных DIPPR и NIST.
10. Стоимость и сроки изготовления КТО по ТУ
| Тип КТО | Размер | Стоимость (углеродистая сталь) | Срок изготовления |
|---|---|---|---|
| ТН (стандартный по ГОСТ) | Ø273, L=2000 мм | 45 000-90 000 руб. | 15-25 дней |
| ТП (плавающая головка) | Ø530, L=4000 мм | 180 000-350 000 руб. | 25-45 дней |
| КТО из нержавейки | Ø325, L=3000 мм | 200 000-400 000 руб. | 30-50 дней |
| КТО из титана | Ø273, L=2000 мм | 450 000-900 000 руб. | 45-90 дней |
| Нестандартный КТО по ТУ | Любой | По запросу (расчёт от 100 000 руб.) | 45-120 дней |
11. Нормативные документы для КТО
| Документ | Содержание |
|---|---|
| ГОСТ 15119-79 | КТО с неподвижными трубными решётками — конструкция и размеры |
| ГОСТ 15120-79 | КТО с плавающей головкой |
| ГОСТ 23011-91 | Ряд условных давлений и диаметров кожухотрубных аппаратов |
| ГОСТ 34233-2017 | Сосуды и аппараты под давлением — нормы расчёта прочности |
| ТР ТС 032/2013 | Оборудование под давлением — обязательная сертификация |
| ASME Section VIII Div.1 | Американский стандарт сосудов под давлением (для ASME U-stamp) |
| TEMA-R/B/C | Стандарт ассоциации изготовителей кожухотрубных ТО |
12. Обслуживание кожухотрубчатых теплообменников
КТО отличается высокой долговечностью, но требует периодического обслуживания для поддержания эффективности:
| Вид работы | Периодичность | Метод | Стоимость |
|---|---|---|---|
| Очистка трубного пучка | 1-5 лет (зависит от среды) | Механическая щётка, гидроструя, химическая промывка | 30 000-150 000 руб. |
| Очистка кожуха (межтрубного пространства) | 3-7 лет | Химическая циркуляционная промывка | 20 000-80 000 руб. |
| Проверка целостности трубок | 3-5 лет | Вихретоковый контроль, гидроиспытание | 15 000-60 000 руб. |
| Замена плавающей головки/уплотнений | 5-10 лет | Разборка, замена прокладок плавающей головки | 50 000-200 000 руб. |
| Полная ревизия пучка | 10-15 лет | Извлечение пучка, дефектовка, восстановление или замена | 100 000-500 000 руб. |
Признаки засорения КТО: Рост перепада давления по трубной или кожуховой стороне более 20-30% от паспортного значения. Снижение температурного напора — T выхода не достигает расчётной. Появление вибрации (в трубном пучке) — признак гидравлических ударов или загрязнения.
13. Типичные применения КТО по типу ТУ
| Отрасль | Применение | Тип КТО | Среды |
|---|---|---|---|
| Нефтепереработка | Нагрев/охлаждение нефтепродуктов | ТП или ТУ (TEMA-R) | Нефть, газ, пар, вода |
| Химическая пром. | Реакторы, конденсаторы, испарители | ТН, ТП (TEMA-B) | Кислоты, щёлочи, органика |
| Энергетика (АЭС, ТЭС) | Конденсаторы пара, маслоохладители | ТН или ТП (большой диаметр) | Пар, морская/речная вода |
| Промышленные котельные | Паровые нагреватели воды, подогрев мазута | ТН (ГОСТ 15119) | Пар, мазут, вода |
| Морские суда | Охлаждение главных двигателей, топлива | ТН или ТП (CuNi/Ti) | Морская вода, масло, топливо |
