Ключевые термины
↑ К содержанию- Гофровка (гофрирование)
- Регулярный волнообразный рельеф поверхности пластины, создаваемый штамповкой. Увеличивает площадь теплообмена на 15–25% по сравнению с плоской поверхностью и обеспечивает турбулизацию потока при числах Рейнольдса от 200.
- Угол β (угол гофровки)
- Угол между осью ребра гофры и горизонтальной осью пластины. Определяет соотношение теплоотдачи и гидравлического сопротивления. Диапазон: 25°–65°. При 30° — мягкая (низкое ΔP), при 60° — жёсткая (высокое α).
- Прокладочный паз
- Фигурный желоб по периметру пластины и вокруг двух из четырёх портовых отверстий. В паз укладывается эластомерная прокладка (NBR, EPDM, витон), обеспечивающая разделение контуров и герметизацию при стягивании пакета.
Пластинчатый теплообменник на первый взгляд устроен просто: стопка металлических листов в рамной конструкции. Но именно геометрия каждой пластины определяет, насколько эффективно аппарат будет передавать тепло, какое давление выдержит и сколько прослужит. Понимание конструкции пластины необходимо для грамотного расчёта пластинчатого теплообменника и правильного выбора оборудования.
Основные элементы пластины
↑ К содержаниюКаждая пластина разборного пластинчатого теплообменника включает несколько функциональных зон, каждая из которых выполняет определённую роль в работе аппарата.

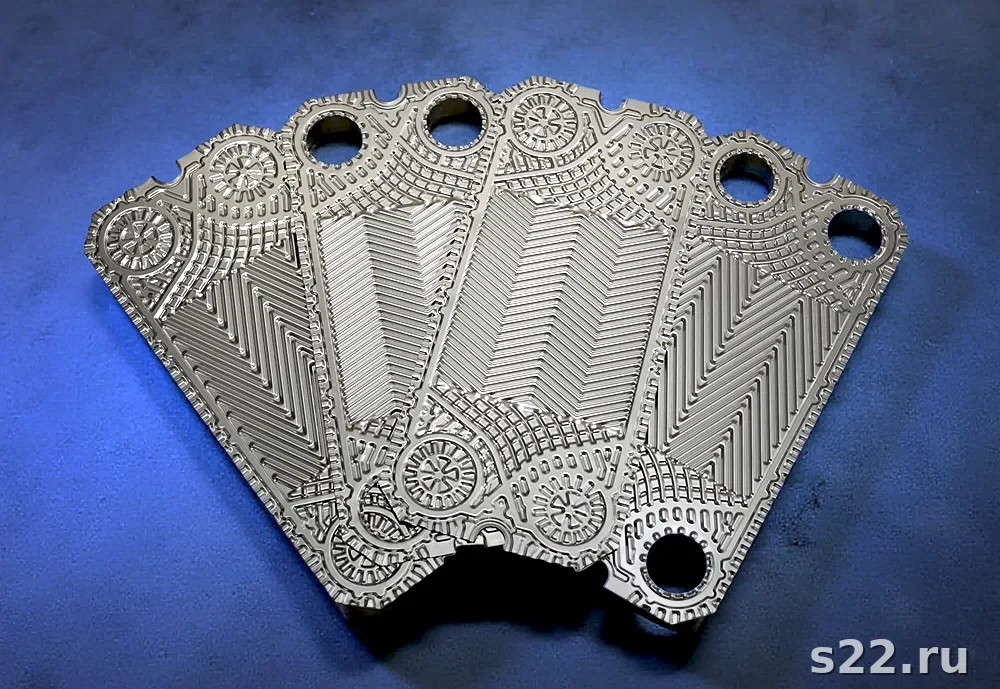

Тело пластины (рабочий лист)
Основа — тонкий лист нержавеющей стали, титана или другого сплава толщиной δ = 0,4–1,0 мм. Толщина выбирается исходя из рабочего давления, агрессивности среды и требований по сроку службы. Для стандартных применений с водой и давлением до 10 бар достаточно 0,4–0,5 мм из AISI 316L. Для пара и давления свыше 16 бар — 0,6–1,0 мм.
Гофрированная рабочая зона
Центральная часть пластины, покрытая регулярным рельефом. Именно здесь происходит теплообмен. Гофровка выполняется штамповкой одновременно с формированием прокладочного паза — за одну операцию. Ориентация ребёр гофровки задаётся углом β.
Четыре портовых отверстия
В углах пластины расположены четыре отверстия-порта. Два из них — рабочие (для первого контура), два — для второго контура (противоток). Вокруг рабочих отверстий прокладка охватывает их изнутри, пропуская среду в канал. Вокруг двух остальных отверстий прокладка идёт снаружи, отсекая их от данного канала. У следующей пластины в пакете схема зеркальная: отсечённые отверстия становятся рабочими. Таким образом автоматически формируется противоточная схема без дополнительных трубных перегородок.
Распределительная зона
Участок между портом и рабочей гофровкой. Имеет специальный рельеф для равномерного распределения потока по всей ширине пластины до входа в основную зону теплообмена. Подробнее — в разделе ниже.
Прокладочный паз
Желоб по периметру пластины и вокруг двух портов. Конструктивно выполняется в двух вариантах: фасонный паз (прокладка вставляется и удерживается за счёт формы) и паз типа «ласточкин хвост» (прокладка защёлкивается и не выпадает при разборке). Второй вариант предпочтителен для теплообменников, которые регулярно обслуживают.
Геометрия гофровки: угол β, шаг Λ, глубина b
↑ К содержаниюТри параметра полностью описывают геометрию гофровки стандартной пластины. От них зависит и теплоотдача, и гидравлическое сопротивление.
Угол гофровки β
Угол β — главный параметр, управляющий балансом теплоотдача/сопротивление. При малом угле (25°–35°, «мягкая» гофровка) ребра гофры почти параллельны направлению потока: жидкость течёт с минимальным сопротивлением, но перемешивание слабее. При большом угле (55°–65°, «жёсткая» гофровка) ребра более поперечны потоку: жидкость вынуждена обтекать препятствия, интенсивно перемешиваясь.
Большинство ведущих производителей — Alfa Laval, Sondex, Tranter — выпускают пластины двух типов: 30° и 60°. Это позволяет компоновать «смешанный» пакет, подбирая под конкретное соотношение тепловой задачи и допустимого перепада давления.
Шаг гофр Λ
Расстояние между соседними вершинами (или впадинами) гофровки в направлении, перпендикулярном рёбрам. Типичный диапазон — 6–15 мм. Уменьшение шага при той же глубине b увеличивает количество точек касания смежных пластин в пакете — это повышает механическую жёсткость и позволяет работать при более высоком давлении. Кроме того, меньший шаг означает более интенсивное перемешивание на единицу длины пластины.
Глубина гофровки b
Расстояние от дна впадины до вершины ребра. Определяет ширину межплатинного канала (расстояние между двумя соседними пластинами в пакете равно примерно 2b). Стандартная глубина — 2–5 мм. Глубокие каналы (b = 4–5 мм) используют для вязких сред и сред со взвесями, мелкие (b = 2–3 мм) — для воды и маловязких жидкостей с высокими тепловыми нагрузками.
Влияние геометрии на теплообмен
↑ К содержаниюКоэффициент теплоотдачи α для пластинчатого канала рассчитывается через критерий Нуссельта по обобщённой степенной зависимости:
C, m, n — коэффициенты, зависящие от геометрии гофровки
Для «мягкой» гофровки (β ≈ 30°) типичные значения: C = 0,10–0,20, m = 0,65–0,70. Для «жёсткой» (β ≈ 60°): C = 0,25–0,40, m = 0,65–0,70. Таким образом, жёсткая гофровка при том же числе Рейнольдса даёт коэффициент теплоотдачи выше на 30–60%, но перепад давления при этом увеличивается в 2–3 раза.
| Параметр | Мягкая (β = 30°) | Жёсткая (β = 60°) | Смешанная |
|---|---|---|---|
| Коэфф. теплоотдачи α | базовый | +30–60% | +15–35% |
| Перепад давления ΔP | базовый | в 2–3 раза выше | в 1,5–2 раза выше |
| Миним. Re для турбул. | 200–400 | 100–200 | 150–300 |
| Типичное применение | высокий расход, малый ΔP | вязкие среды, нагрев паром | универсальное |
Для пластинчатых теплообменников разных классов применяются разные подходы к компоновке пакета. В теплоснабжении преобладают смешанные пакеты (30°/60°), в промышленном нагреве паром — преимущественно жёсткая гофровка.
Распределительная зона
↑ К содержаниюРаспределительная зона — конструктивный элемент, который часто остаётся в тени, хотя напрямую влияет на эффективность аппарата. Она расположена между портовым отверстием и гофрированной рабочей зоной и имеет специальный рельеф: лучевые или дугообразные каналы, расходящиеся от отверстия к краям пластины.
Задача распределительной зоны — обеспечить равномерное заполнение всей ширины рабочего канала до входа в основную гофровку. Если поток не успевает распределиться, центр пластины перегревается/охлаждается интенсивнее, чем края. Это снижает эффективный коэффициент теплообмена и может вызвать локальное кипение или замораживание.
Прокладочный паз и уплотнение
↑ К содержаниюПрокладочный паз — критически важный элемент с точки зрения герметичности и надёжности всего аппарата. Форма паза определяет, насколько прочно удерживается прокладка и как равномерно распределяется нагрузка при стягивании пакета.
Типы пазов
- Фасонный паз — прокладка просто вкладывается в желоб соответствующего профиля. Прост в изготовлении, но прокладка может смещаться при монтаже и разборке.
- Ласточкин хвост (dovetail) — паз с расширением книзу, прокладка защёлкивается и не выпадает при вертикальном расположении пластины. Предпочтителен для теплообменников, обслуживаемых в полевых условиях.
- Клеевое крепление — прокладка приклеивается к пластине. Надёжно, но замена прокладки трудоёмка и требует растворителя для снятия старой.
Давление затяжки
При сборке пакета в раму болтами создаётся усилие затяжки, сжимающее прокладку. Производители нормируют минимальное расстояние между плитами рамы (размер «А»), которое обеспечивает нужное давление на прокладку. Недостаточная затяжка — утечка. Избыточная — деформация прокладки, выдавливание за пределы паза и нарушение геометрии канала.
Выбор материала прокладки зависит от рабочей среды и температуры. NBR (нитрил) — вода, масла до 120 °C. EPDM — горячая вода, пар, некоторые кислоты до 160 °C. Витон (FKM) — агрессивные растворители, кислоты, высокие температуры до 180 °C. Для общей информации об уплотнениях и прокладках см. статью о разборных теплообменниках.
Как пластины скрепляются в пакет
↑ К содержаниюПринцип компоновки пакета прост, но элегантен: каждая последующая пластина повёрнута на 180° вокруг вертикальной оси относительно предыдущей.
При таком чередовании происходят два ключевых эффекта:
- Механическая жёсткость: гофры нечётных и чётных пластин пересекаются под суммарным углом 2β. В точках пересечения они касаются. Эти точки касания образуют сеть опор, распределяющих нагрузку давления по всему пакету. Чем больше точек касания (меньший шаг Λ, больший угол β), тем выше допустимое рабочее давление.
- Разделение контуров: из-за зеркального расположения прокладок в чётных и нечётных пластинах каналы первого и второго контура чередуются: канал 1 — канал 2 — канал 1 — канал 2 и т.д. Среды движутся в соседних каналах в противоположных направлениях — формируется противоток с максимальным среднелогарифмическим температурным напором ΔTlm.
20 пластин формируют 19 каналов: 10 каналов первого контура (нечётные) и 9 каналов второго контура (чётные), или наоборот в зависимости от конфигурации крайних пластин. Суммарная площадь теплообмена — произведение площади одной пластины на 19. Для пластины 0,2 м² это 3,8 м² в компактном корпусе размером примерно 600×200×300 мм.
Пакет пластин зажимается между неподвижной и подвижной плитами рамы с помощью стяжных болтов. Распределительные коллекторы (штуцеры) расположены на неподвижной плите. Полная конструкция разборного аппарата подробно описана в статье о принципе работы пластинчатого теплообменника.
Маркировка пластин по ГОСТ и DIN
↑ К содержаниюЕдиного международного стандарта маркировки пластин не существует: каждый производитель использует собственную систему обозначений. Тем не менее есть устойчивые практики.
ГОСТ-маркировка (российские ТО)
Для пластинчатых теплообменников российского производства применяется ГОСТ 15518-87 (рамные) и аналоги. Типовая маркировка включает: тип аппарата (ПТ — пластинчатый теплообменник), типоразмер (номинальная площадь пластины), допустимое давление, количество пластин и материал. Пример: ПТ-0,2М-10-2х10-316 — пластинчатый ТО, площадь пластины 0,2 м², максимальное давление 10 бар, 2 хода по 10 каналов, материал AISI 316.
Маркировка производителей (DIN/EN)
Западные производители обозначают конкретную модель пластины буквенно-цифровым кодом. Например, у Alfa Laval: M6-FG — модель M6 с гофровкой FG (fixed gasket, клеевая прокладка). У Sondex: S4A — типоразмер S4, вариант A. Материал добавляется суффиксом: -316 (AISI 316L), -Ti (титан), -C276 (Hastelloy).
Типоразмеры пластин: таблица параметров
↑ К содержаниюНиже приведены обобщённые параметры типичных типоразмеров пластин для разборных теплообменников.
| Типоразмер (условный) | Площадь пластины, м² | Ширина, мм | Высота рабочей зоны, мм | Толщина δ, мм | Макс. давление, бар |
|---|---|---|---|---|---|
| Мини (M3/S1) | 0,02 — 0,05 | 100–130 | 200–350 | 0,4 | до 10 |
| Малый (M6/S4) | 0,06 — 0,12 | 190–210 | 400–600 | 0,4–0,5 | до 10–16 |
| Средний (M10/S8) | 0,13 — 0,25 | 290–320 | 700–1000 | 0,5–0,6 | до 16 |
| Крупный (M20/S20) | 0,26 — 0,60 | 420–500 | 900–1500 | 0,5–0,7 | до 16–25 |
| Большой (M30/S37) | 0,60 — 1,30 | 600–700 | 1500–2400 | 0,6–1,0 | до 25 |
Выбор типоразмера определяется прежде всего расходом среды: более крупная пластина при той же скорости в канале обрабатывает больший объёмный поток. Количество пластин в пакете — вторичный параметр, подбираемый по требуемой площади теплообмена. Подробнее о подборе — в статье о расчёте теплообменника.
Примеры из практики
↑ К содержаниюЗаказчик установил теплообменник с «жёсткими» пластинами (β = 60°) в узле горячего водоснабжения ЦТП. Тепловой расчёт сходился, но насосы не обеспечивали расчётный напор из-за высокого гидравлического сопротивления. Аппарат пришлось заменить на версию с «мягкими» пластинами (β = 30°) и увеличенным числом пластин для компенсации меньшей теплоотдачи.
Пастеризационная установка молока. Среда вязкая (μ до 3 мПа·с при 10 °C), требования к санитарности высокие. Инженер выбрал пластины с увеличенной глубиной b = 4,5 мм и смешанный пакет 30°/60°. Результат: развитый турбулентный режим при расходе на 20% ниже расчётного, равномерный нагрев без пристеночного перегрева.
Клиент обратился за аналогами пластин S19 от Sondex для устаревшего теплообменника. Задача — сохранить геометрию канала (b, Λ, профиль паза) при замене на отечественные пластины. После измерения оригинала подобрали совместимый типоразмер российского производства с идентичными посадочными размерами. Прокладки заменили на EPDM вместо NBR — рабочая среда содержала следы хлора.
