1. Роль уплотнений в долговечности ПТО

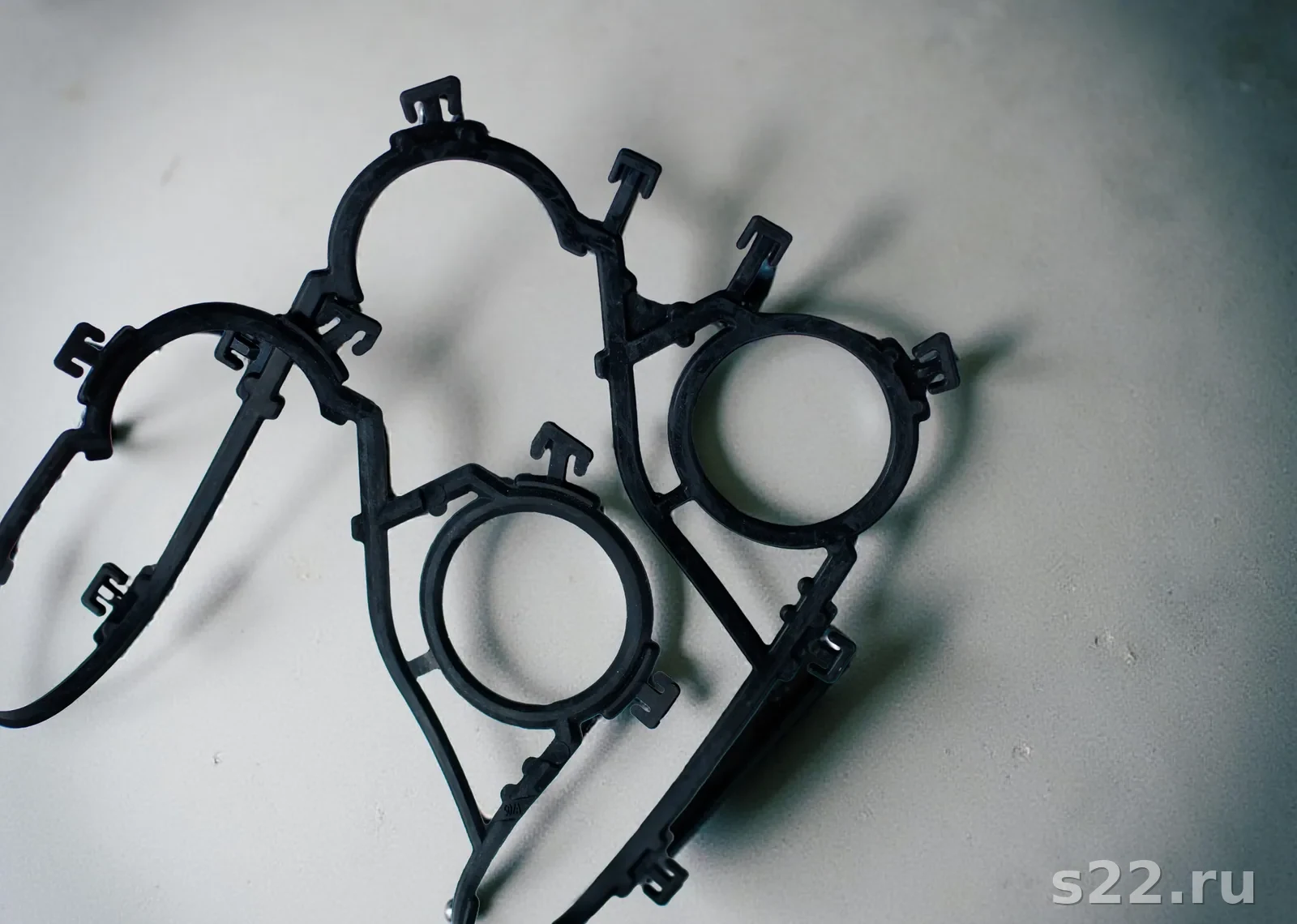

Пластинчатый теплообменник — одно из наиболее долговечных видов оборудования при правильном обслуживании. Его металлическая рама и пластины из нержавейки служат десятилетиями. Уплотнения (прокладки) — единственный компонент, требующий плановой замены.
Нарушение регламента замены прокладок запускает цепочку разрушения: прокладки — течь — коррозия пластин — пробой — внеплановая замена дорогостоящих пластин. Стоимость комплекта пластин в 10–30 раз превышает стоимость прокладок. Получить консультацию по ТО вашего теплообменника.
2. Факторы, ускоряющие износ прокладок
Понимание факторов износа позволяет активно управлять сроком службы уплотнений и планировать замену точнее, чем по паспортным срокам.
Температурный фактор
Каждые 10°C выше рекомендованной температуры сокращают ресурс эластомера в 2 раза (правило Аррениуса для полимеров). NBR рекомендован до 120°C: эксплуатация при 115°C уже сокращает ресурс вдвое по сравнению с 90°C.
Химическое воздействие среды
- Хлориды свыше 200 мг/л — ускоренная деградация EPDM
- pH менее 5 — разрушение NBR и EPDM за 1–2 года
- Растворённый кислород свыше 8 мг/л — окисление поверхности эластомера
- Масла и нефтепродукты при контакте с EPDM — набухание за 3–6 месяцев
Механические нагрузки
Гидравлические удары создают кратковременные скачки давления в 3–10 раз выше рабочего. После 100–500 ударов прокладки приобретают остаточную деформацию и теряют герметичность. Защита: демпфирующие клапаны, плавный пуск насосов.
3. Расчётные сроки службы по материалам
| Материал | Нормальные условия | T близко к пределу | Агрессивная среда | Гидроудары |
|---|---|---|---|---|
| NBR | 5–7 лет | 2–3 года | 1–2 года | 3–4 года |
| EPDM | 5–7 лет | 3–5 лет | 2–3 года | 4–5 лет |
| HNBR | 6–8 лет | 4–6 лет | 2–4 года | 5–6 лет |
| Viton (FKM) | 7–10 лет | 5–7 лет | 4–6 лет | 6–8 лет |
| PTFE | 10–15 лет | 8–12 лет | 8–12 лет | 7–10 лет |
4. Стратегии технического обслуживания
Существуют три основные стратегии ТО пластинчатых теплообменников с разными соотношениями затрат и рисков:
| Стратегия | Описание | Риски | OPEX |
|---|---|---|---|
| Аварийная | Обслуживание только при отказе | Максимальные: простой, пробой пластин | Высокий (непредсказуемый) |
| Регламентная | Замена по паспортному сроку, не глядя на состояние | Средние: иногда меняют рано | Средний (предсказуемый) |
| Состояниеориентированная (CBM) | Мониторинг dP + осмотр → замена по фактическому состоянию | Минимальные при правильном мониторинге | Минимальный |
Для большинства промышленных ПТО оптимальна регламентная стратегия с элементами CBM: плановая замена при разборке, совмещённая с мониторингом dP для выявления ранних признаков проблем.
5. Экономика OPEX: превентивная vs аварийная замена
Сценарий А: аварийная стратегия
— Аварийная замена прокладок (2 раза за 15 лет): 2 × 85 000 руб. = 170 000 руб.
— Простой производства (2 × 16 ч × 15 000 руб./ч): 480 000 руб.
— Замена 8 пробитых пластин: 96 000 руб.
— Итого: 746 000 руб.
Сценарий Б: превентивная стратегия (замена каждые 5 лет)
— 3 плановые замены прокладок: 3 × 38 000 руб. = 114 000 руб.
— Нет простоев и пробоев пластин: 0 руб.
— Итого: 114 000 руб. Экономия: 632 000 руб. за 15 лет.
6. Мониторинг состояния уплотнений
Онлайн-мониторинг позволяет обнаружить деградацию прокладок до аварии. Два ключевых параметра:
Перепад давления (dP)
Рост dP при неизменных расходах указывает на загрязнение пластин или смещение прокладок. Рост dP на одном из контуров при стабильном другом — признак байпасной течи. Рекомендуется ежемесячная фиксация dP при фиксированных расходах.
Тепловая эффективность
Снижение разности температур на выходе при неизменных входных параметрах — признак ухудшения теплопередачи. Причины: накипь или деградация прокладок. Дифференцировать поможет промывка: если после CIP-промывки эффективность не восстановилась — разбирать и осматривать прокладки.
7. Выбор материала для продления ресурса
Апгрейд материала прокладок — самый эффективный способ продлить ресурс уплотнений. При замене NBR на EPDM в системе ГВС срок службы вырастает с 3–4 до 5–7 лет. Переход с EPDM на Viton для агрессивных сред увеличивает ресурс в 1,5–2 раза.
Экономически оправдан апгрейд, если: разница в стоимости прокладок меньше экономии от удлинения интервала ТО. Для сравнения уплотнений разных брендов и оценки стоимости — оставьте заявку.
8. Замена прокладок + чистка пластин: синергия
Совмещение плановой замены прокладок с химической чисткой пластин при разборке — наиболее эффективная стратегия ТО. При разборке все пластины доступны для осмотра и очистки — это невозможно при безразборной промывке (CIP).
Разборная чистка позволяет: удалить накипь толщиной более 0,5 мм (CIP не справляется с твёрдыми отложениями), обнаружить точечную коррозию пластин, оценить геометрию прокладок, обнаружить механические повреждения пластин. Регламент: разборная чистка с заменой прокладок — каждые 5–7 лет.
9. Примеры: до и после правильной стратегии ТО
Ситуация «до»: аварийная стратегия, 2 аварийные замены за 8 лет, 3 пробитых пластины, суммарный простой 48 часов. Суммарные затраты: 420 000 руб.
Переход на превентивную стратегию: замена прокладок EPDM FDA каждые 5 лет, ежемесячный мониторинг dP.
Результат «после»: за следующие 10 лет — 2 плановые замены без простоев. Суммарные затраты: 190 000 руб. Экономия: 230 000 руб. за 10 лет.
10. Decision table: задача — оптимальная стратегия
| Ситуация | Оптимальная стратегия | Периодичность |
|---|---|---|
| Непрерывное производство, критичное оборудование | CBM + превентивная замена каждые 5 лет | Ежемесячный мониторинг dP |
| Сезонная эксплуатация (отопление) | Замена перед каждым сезоном (раз в 5–7 лет) | Осмотр при запуске после простоя |
| Агрессивная среда (T > 80% предела) | Замена каждые 2–3 года | Осмотр каждый год |
| Нейтральная среда, умеренная T | Регламентная замена по паспорту | Раз в 6–7 лет |
| После покупки б/у ПТО | Немедленная замена прокладок | Установить базовый уровень dP |
