Какой запас поверхности рекомендуется для теплообменника?

Стандартные рекомендации: 10–15% для систем ГВС и отопления с подготовленной водой; 15–25% для промышленных систем с оборотной водой; 20–30% при загрязнённых средах или нестабильном качестве воды; до 10% при регулярной химической промывке. Запас выше 30% нецелесообразен экономически.

Что происходит при недостаточном запасе поверхности?

Теплообменник не выдаёт расчётную мощность после появления первых отложений. Для восстановления производительности требуется более частая химическая промывка. В системах отопления — недогрев помещений в холодные периоды; в системах ГВС — жалобы на недостаточную температуру горячей воды.

Как рассчитать необходимое количество пластин с учётом запаса?

Шаг 1: Определить тепловую нагрузку Q (кВт). Шаг 2: Рассчитать расчётную площадь F = Q / (k × ΔTlm). Шаг 3: Умножить на коэффициент запаса: F_факт = F_расч × (1 + ОЗ/100), где ОЗ — запас в %. Шаг 4: Разделить на площадь одной пластины для получения их количества. Типовой k для пластинчатых ТО: 3000–8000 Вт/(м²·К).

Можно ли добавить пластины в существующий теплообменник для увеличения запаса?

Да, при наличии резерва в раме (секционная конструкция пластинчатого теплообменника позволяет доукомплектование). Необходимо проверить: соответствие типоразмера пластин, допустимое давление рамы при увеличенном числе пластин, длину стяжных болтов. Добавление 2–4 пластин практикуется при росте нагрузки или снижении коэффициента теплоотдачи вследствие загрязнения теплоносителей.

Как фактор загрязнения влияет на запас поверхности?

Фактор загрязнения Rf (м²·К/Вт) отражает тепловое сопротивление отложений. Стандартные значения по TEMA: речная вода Rf = 0,0002; морская вода Rf = 0,0001; водопроводная вода Rf = 0,00015; технологические жидкости Rf = 0,0001–0,0005. Чем выше Rf, тем больший запас поверхности закладывается для компенсации снижения теплопередачи.

Влияет ли запас поверхности на КПД теплообменника?

В чистом состоянии теплообменник с запасом имеет более низкий КПД (больше поверхности при том же тепловом потоке → меньший температурный напор → ниже скорости теплоносителей → снижение коэффициента теплоотдачи). По мере загрязнения КПД снижается у обоих, но аппарат с запасом дольше сохраняет требуемую мощность.

Что такое запас по площади и запас по давлению — это одно и то же?

Нет. Запас по площади (тепловой запас) — превышение площади теплообмена для компенсации загрязнений. Запас по давлению — разница между рабочим давлением и расчётным (гидравлический запас). Оба параметра задаются при проектировании, но отвечают за разные характеристики надёжности.

Как запас поверхности связан с межпромывочным интервалом?

Прямая зависимость: при запасе 20% теплообменник сохраняет расчётную мощность до тех пор, пока отложения не займут 20% теплообменной поверхности. Чем выше запас, тем длиннее межпромывочный интервал. Для систем с частой промывкой (2–3 раза в год) достаточен запас 10–15%; при промывке 1 раз в 2 года — 25–30%.

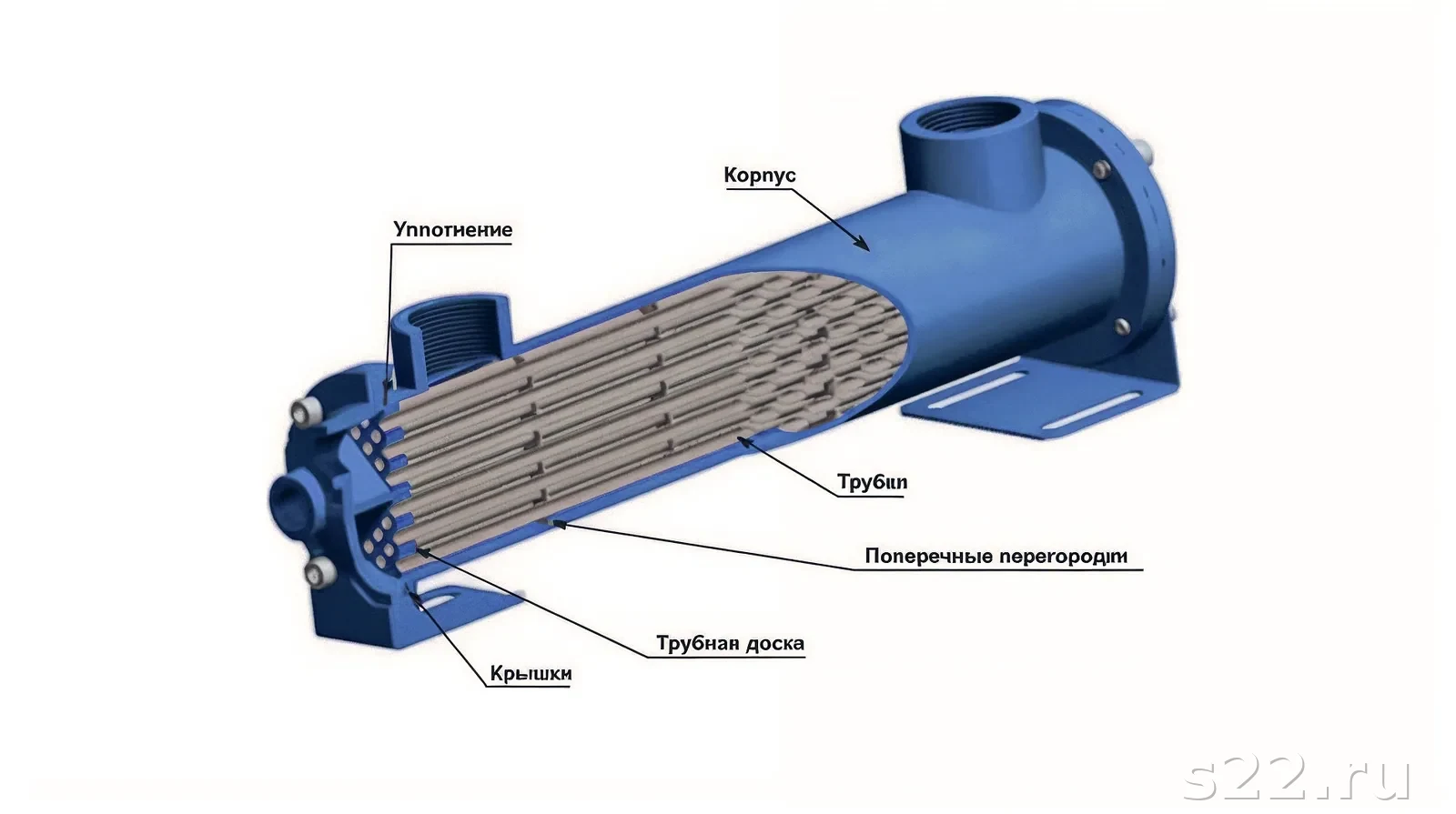

Запас поверхности теплообменника: зачем нужен и как

Q: Что такое запас поверхности теплообменника?

Запас поверхности — это превышение фактической площади теплообмена над расчётной. Выражается в процентах: запас 20% означает, что установлено на 20% больше пластин, чем требуется по тепловому расчёту. Запас предусматривается для компенсации загрязнений, погрешностей расчёта и возможного роста нагрузки.

Q: Чем опасен слишком большой запас поверхности?

Избыточный запас (более 30%) ведёт к: перерасходу капитальных затрат (каждые 10% запаса ≈ +7–12% к стоимости аппарата); снижению скорости потока и ухудшению теплообмена при частичной нагрузке; усиленному биообрастанию при низких скоростях; риску коррозии в застойных зонах. Оптимальный запас — это баланс стоимости и надёжности.

При заказе теплообменника инженеры-проектировщики всегда закладывают запас поверхности сверх расчётного значения. Это не перестраховка и не расточительство — это компенсация реальных факторов, которые снижают эффективность теплообмена в ходе эксплуатации. Понимание природы запаса позволяет подобрать аппарат правильно и не переплачивать за избыточные пластины.

Почему расчётной площади всегда недостаточно

Тепловой расчёт теплообменника выполняется для идеальных условий: чистые поверхности, стабильный состав теплоносителей, номинальные расходы. В реальности:

На пластинах формируются отложения (накипь, биоплёнка, продукты коррозии), увеличивающие тепловое сопротивление
Расходы теплоносителей колеблются в зависимости от суточной и сезонной нагрузки
Температурные параметры теплоносителей отличаются от проектных
Тепловые расчёты имеют погрешность 5–15% из-за неточности в физических свойствах жидкостей
Нагрузка на систему может возрасти после ввода дополнительных потребителей

Запас поверхности — разница между фактической площадью теплообмена установленного аппарата и расчётной площадью, необходимой для передачи требуемого теплового потока при чистых поверхностях. Обычно 10–30%.

Как рассчитывается запас поверхности

ОЗ = (F_факт − F_расч) / F_расч × 100%

ОЗ — относительный запас поверхности, %; F_факт — фактическая площадь установленного аппарата, м²; F_расч — расчётная площадь, м²

При проектировании задача обратная: известна нагрузка, нужно определить F_факт с учётом заданного запаса:

F_факт = F_расч × (1 + ОЗ/100)

Пример: F_расч = 8 м², ОЗ = 20% → F_факт = 8 × 1,2 = 9,6 м²

Пошаговый расчёт

Тепловая нагрузка

Q = G × cp × ΔT, где G — массовый расход (кг/с), cp — теплоёмкость (Дж/кг·К), ΔT — перепад температур (К)

Средний логарифмический температурный напор

ΔTlm = (ΔT1 − ΔT2) / ln(ΔT1/ΔT2), где ΔT1 и ΔT2 — температурные напоры на входе и выходе

Коэффициент теплопередачи k

Для пластинчатых ТО с водой — 3000–8000 Вт/(м²·К). Уточняется по каталогу производителя для конкретного профиля пластины.

Расчётная площадь

F_расч = Q / (k × ΔTlm)

Площадь с запасом

F_факт = F_расч × (1 + ОЗ/100)

Количество пластин

N = F_факт / f_пластины + 2 (2 крайних пластины не участвуют в теплообмене)

Расчётный пример

Узел ГВС ЦТП: теплообменник для нагрева 10 т/ч воды с 10°C до 60°C

Тепловая нагрузка Q581 кВт

Расход греющей стороны8,3 т/ч (80→55°C)

ΔTlm (противоток)26,5°C

k (AISI 316L, вода–вода)5500 Вт/(м²·К)

F_расч3,99 м²

Запас 20%× 1,20

F_факт4,79 м² → 5,0 м² (округление)

Площадь одной пластины (типоразмер M6)0,12 м²

Количество пластин44 шт.

Нормативные запасы по типам систем

Тип системы	Рекомендуемый запас	Обоснование
ГВС с подготовленной водой (умягчение)	10–15%	Низкое содержание солей жёсткости, промывка 1–2 раза в год
ГВС без водоподготовки	20–25%	Активное накипеобразование
Отопление (закрытый контур)	10–15%	Стабильная среда, минимальное загрязнение
Оборотное охлаждение	20–30%	Биообрастание, повышенная жёсткость
Пищевая промышленность	15–20%	Белковые отложения, частые промывки CIP
Технологический теплоноситель с твёрдыми включениями	25–35%	Осадок на пластинах, повышенный износ
Дистиллят / деминерализованная вода	5–10%	Минимальное загрязнение, точный расчёт

Последствия неправильного запаса

Недостаточный запас (менее 10%)

Недогрев уже при лёгком загрязнении
Частые остановки на промывку
Жалобы потребителей на температуру
Форсированный режим насосов (+давление)
Риск перегрева оборудования

Избыточный запас (более 30–35%)

Переплата за лишние пластины (+15–25%)
Снижение скоростей — биофаулинг
Застойные зоны и коррозия
Большая масса аппарата
Увеличенные размеры рамы

Фактор загрязнения (Rf) — основа расчёта запаса

Запас поверхности напрямую связан с фактором загрязнения Rf — тепловым сопротивлением слоя отложений на поверхности пластины. Стандартные значения по TEMA (Tubular Exchanger Manufacturers Association):

Среда	Rf, м²·К/Вт	Рекомендуемый запас
Дистиллированная вода	0,00005–0,0001	5–10%
Морская вода (скорость более 1 м/с)	0,0001	10–12%
Речная вода (отфильтрованная)	0,0002	15–20%
Городской водопровод	0,00015–0,0002	12–18%
Оборотная охлаждающая вода	0,0002–0,0003	20–25%
Жёсткая вода (более 7°Ж без умягчения)	0,0003–0,0005	25–30%
Пар насыщенный	0,00009	8–10%
Лёгкие нефтепродукты	0,0002	15–20%

Практический совет

Если качество воды в системе неизвестно или нет данных анализа, используйте Rf = 0,0002 и запас 20% как консервативную оценку для городских систем водоснабжения. Это безопаснее, чем недооценить загрязнение.

Запас поверхности и межпромывочный интервал

Зависимость прямая: теплообменник сохраняет расчётную тепловую мощность до тех пор, пока отложения не занимают тот же процент, что и запас поверхности. То есть аппарат с запасом 20% будет работать на номинальных параметрах даже при загрязнении 20% расчётной поверхности.

Типичная динамика загрязнения для оборотной воды: 10% от начального Rf — за 3–4 месяца; 20–25% — за 8–12 месяцев (плато). Следовательно, при запасе 20% и оборотной воде межпромывочный интервал — около года.

Можно ли добавить пластины в существующий аппарат

Пластинчатый теплообменник разборной конструкции допускает доукомплектование. Ограничения: длина стяжных болтов определяет максимальное количество пластин; наружные пластины создают ограничение по ширине пакета. Производитель указывает максимальный пакет пластин для каждой рамы.

Если резерв рамы позволяет, добавление 2–6 пластин — дешевле замены аппарата при незначительном росте нагрузки (10–15%). При больших изменениях нагрузки (более 20%) — полная замена экономически целесообразнее.

Частая ошибка

Закладывать запас «на вырост» для несуществующих потребителей — это замораживание бюджета. Запас 10–20% покрывает реальные эксплуатационные нужды. Если нагрузка реально вырастет на 30% и более — проще доукомплектовать аппарат или установить второй параллельно.

Влияние запаса на гидравлические параметры

Увеличение числа пластин при неизменном расходе снижает скорость теплоносителя в каналах. Это имеет два противоположных эффекта: с одной стороны, снижается перепад давления (положительно для насосного парка); с другой — уменьшается интенсивность турбулизации и коэффициент теплоотдачи.

При запасе 20–25% снижение коэффициента теплоотдачи незначительно (5–8%), что компенсируется дополнительной площадью. При запасе 40–50% скорость может упасть ниже критической (0,3 м/с для воды), создавая условия для биообрастания и застойной коррозии.

Статьи K4 — ЗИП и сервис теплообменников

Частые вопросы о запасе поверхности

Что такое запас поверхности теплообменника?

Запас поверхности — превышение фактической площади теплообмена над расчётной, выражается в процентах. Запас 20% означает, что установлено на 20% больше пластин, чем требуется по тепловому расчёту в чистом состоянии.

Какой запас поверхности рекомендуется?

10–15% для систем ГВС и отопления с подготовленной водой; 15–25% для промышленных систем с оборотной водой; 20–30% при загрязнённых средах. Запас выше 30% нецелесообразен экономически.

Что происходит при недостаточном запасе?

Теплообменник не выдаёт расчётную мощность после появления первых отложений. Требуется более частая промывка, в системах отопления — недогрев помещений в пиковые периоды.

Чем опасен слишком большой запас поверхности?

Перерасход капитальных затрат, снижение скоростей и усиленный биофаулинг, риск коррозии в застойных зонах. Оптимальный запас — это баланс стоимости и надёжности.

Как рассчитать количество пластин с учётом запаса?

F_факт = F_расч × (1 + ОЗ/100), затем N = F_факт / f_пластины + 2. Например: F_расч = 4 м², ОЗ = 20%, площадь пластины 0,12 м² → N = (4 × 1,2) / 0,12 + 2 = 42 шт.

Что такое фактор загрязнения Rf?

Тепловое сопротивление слоя отложений (м²·К/Вт). Для городской воды — 0,00015–0,0002. Чем выше Rf, тем больший запас поверхности нужен для компенсации будущего снижения теплопередачи.

Можно ли добавить пластины в существующий теплообменник?

Да, при наличии резерва в раме. Добавление 2–6 пластин практикуется при росте нагрузки на 10–15%. При большем росте нагрузки — полная замена или установка второго аппарата.

Как запас поверхности влияет на межпромывочный интервал?

Аппарат сохраняет расчётную мощность до тех пор, пока загрязнение не достигнет значения запаса. При запасе 20% и оборотной воде межпромывочный интервал — около года.
