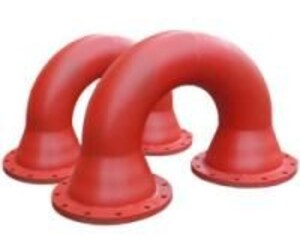

Калачи для секционных ВВП

Когда менять калач

Калач работает между секциями и принимает циклы нагрева, охлаждения и разборки. Течь, перекос или повторная потеря герметичности после проверки уплотнения указывают на необходимость осмотра. При повреждении тела калача его меняют отдельно, если секции и корпус сохранили геометрию. В группе собраны исполнения с диапазоном Dн корпуса 57–325 мм, Ду патрубка 50–300 мм, рабочим давлением 1,0 МПа и рабочей температурой 150 °C.

Как проходит замена

Сервисник фиксирует место течи, сверяет пару секций, Dн корпуса и Ду патрубка, затем проверяет уплотняемые поверхности, резьбу или фланец. После безопасного отключения узел разбирают, устанавливают подходящий калач, выверяют положение секций и проверяют герметичность. Если рядом установлен переход, его размеры также включают в проверку.

Что подготовить до выезда

Пришлите фото шильдика ВВП, калача и соединений с обеих сторон. Укажите пару секций, Dн корпуса, Ду патрубка, давление, температуру и место течи. Если маркировка стерта, приложите снимок с линейкой и замеры корпуса и патрубка.

Сроки и контроль

Плановую замену удобнее выполнять в межотопительный период. При аварийной течи сначала согласуют отключение и доступ, затем готовят деталь и оснастку. После сборки проверяют ось, герметичность, положение секций и работу ВВП на рабочем режиме.

Проверка после установки

После установки проверяют, что корпус калача не получил боковую нагрузку, а патрубок вошёл в соединение без перекоса. Уплотнение осматривают по всему контуру. Затем аппарат заполняют, выпускают воздух и наблюдают за стыком на холодном и рабочем режиме.

Для пары секций важно сохранить исходное положение элементов. Перед разборкой отмечают направление обхода и последовательность крепежа, а после сборки возвращают соединение в ту же схему. Если рядом обнаружена деформация, её устраняют до окончательной затяжки нового калача.

Размеры записывают в рабочую заявку отдельно: Dн корпуса относится к корпусной части калача, Ду патрубка — к проходу присоединения. Такая запись помогает монтажной бригаде проверить деталь до подъёма и не повторять замер на высоте.

При подготовке заявки отдельно отмечают, где находится корпусная часть, а где проходит патрубок. В рабочей записи сохраняют Dн корпуса и Ду патрубка с единицами измерения, номер пары секций и режим аппарата. После сверки бригада получает понятную последовательность отключения, демонтажа, установки и запуска.

Приёмку завершают после контрольного осмотра стыка и повторной проверки положения секций.

Результат осмотра фиксируют в акте ремонта перед передачей аппарата в эксплуатацию.
