Переходы для секционных ВВП

Когда менять переход

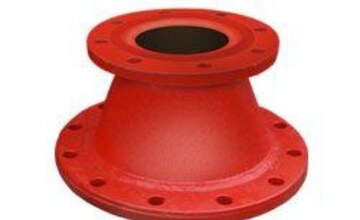

Переход ставят там, где соединяются участки обвязки с разными размерами. Течь, трещина, деформация, следы смещения или неполная посадка соседнего калача требуют осмотра. Если повреждено только уплотнение, сначала проверяют поверхности и крепёж. В группе собраны исполнения с диапазоном Dн корпуса 57–530 мм, Dн патрубка 45–426 мм и массой 5,5–76,3 кг.

Как проходит замена

Сервисник определяет место течи, сверяет оба размера, посадку калача, фланец или резьбу и доступ для демонтажа. После отключения переход снимают без нагрузки на корпус, устанавливают совместимое исполнение, выверяют ось и проверяют соединения. Для тяжёлой детали заранее подбирают безопасную оснастку.

Что подготовить до выезда

Пришлите фото аппарата, перехода с обеих сторон, соседнего калача и места течи. Укажите Dн корпуса, Dн патрубка, массу, пару секций и состояние крепежа. Если маркировки нет, положите рядом линейку и снимите общую геометрию детали.

Сроки и контроль

Плановую замену удобнее проводить в межотопительный период. При аварийной течи сначала определяют границы отключения и доступ, затем готовят деталь и оснастку. После сборки проверяют ось, затяжку, герметичность и отсутствие нагрузки на соседний калач.

Проверка после установки

После монтажа проверяют, что переход сел по обеим посадкам без ступеньки и бокового усилия. Крепёж затягивают равномерно, затем осматривают стык на заполненном контуре. Для тяжёлых исполнений заранее оставляют место для оснастки и безопасного отхода бригады.

Перед снятием детали полезно нанести на фото обозначения обеих сторон. Отдельно записывают Dн корпуса и патрубка, чтобы при обратной сборке не поменять местами торцы. Если один размер совпадает с соседней трубой, это ещё не подтверждает правильность перехода.

После запуска контролируют герметичность, ось обвязки и температуру ГВС. При повторной течи проверяют не только уплотнение, но и состояние корпуса, калача и опор. Такой порядок позволяет отделить дефект перехода от перекоса всей секционной сборки.

В рабочей заявке полезно указать направление потока, положение перехода и расстояние до ближайшего крепежа. Отдельная строка для Dн корпуса и отдельная строка для Dн патрубка исключают замену торцов местами. До начала работ сервисник сверяет запись с паспортом и фотографиями узла.

Приёмку завершают после контрольного осмотра стыка, оси обвязки и положения соседнего калача.

Результат осмотра фиксируют в акте ремонта перед передачей аппарата в эксплуатацию и закрытием заявки.

Эта запись сохраняет историю ремонта.
