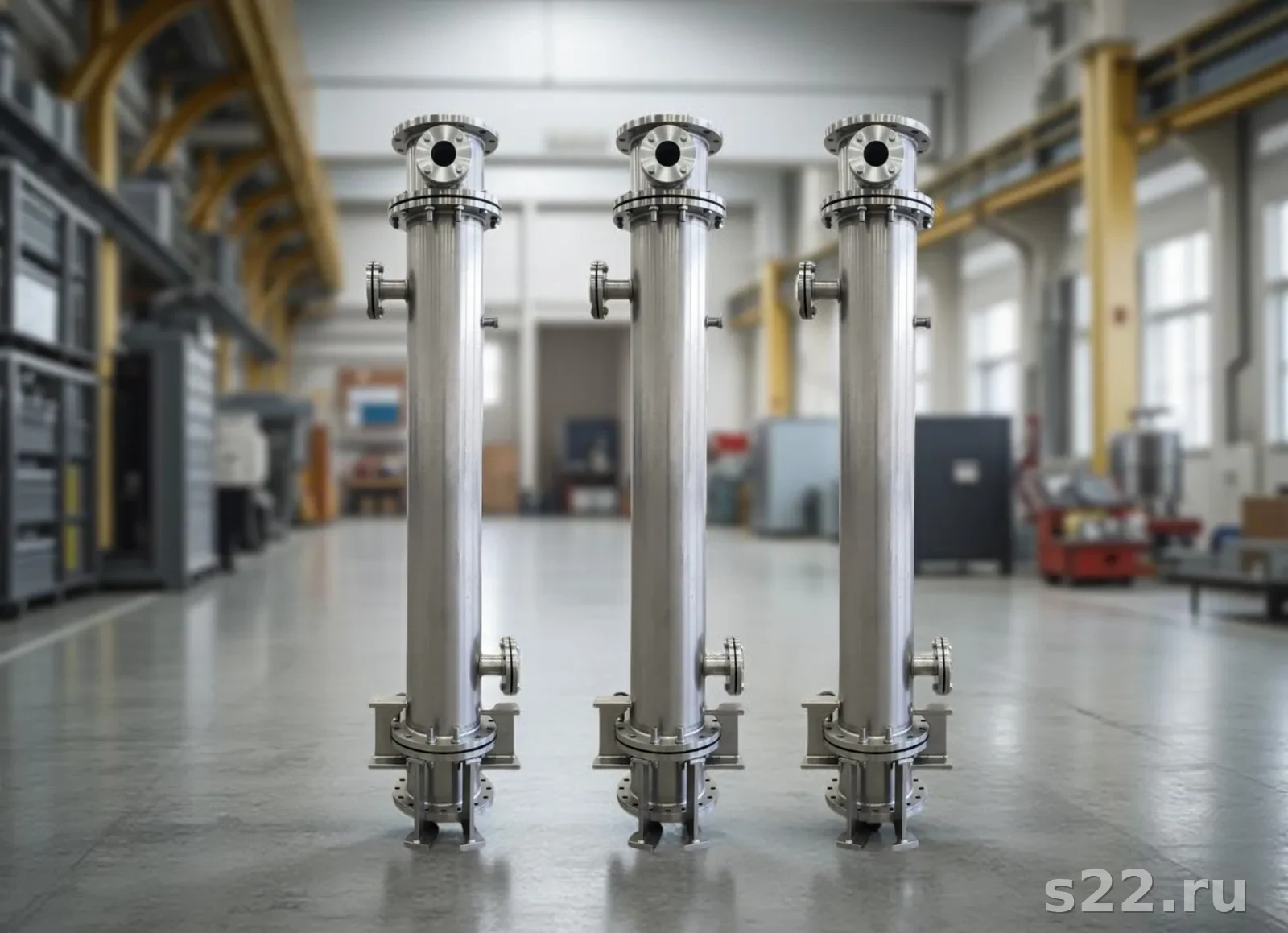

1. Что такое трубный пучок и почему выходит из строя
Совокупность теплообменных трубок, закреплённых в трубных решётках и удерживаемых поддерживающими перегородками. Трубки образуют трубное пространство (один контур теплоносителя), а пространство снаружи трубок внутри кожуха — межтрубное (второй контур). Теплообмен происходит через стенку трубок.
Трубный пучок является наиболее нагруженным узлом кожухотрубного теплообменника. Он испытывает одновременно термические напряжения от перепада температур между контурами, гидродинамическое воздействие потоков теплоносителя, механические вибрации при высоких скоростях потока, а также химическое воздействие агрессивных сред и отложений.
Основные причины выхода трубного пучка из строя
- Коррозия — равномерная (общая) или питтинговая (точечная). Особенно характерна при контакте с жёсткой водой, морской водой, кислотами, хлоридами. Стальные и медные трубки подвержены питтингу при наличии кислорода и хлоридов; нержавеющие 316L более стойки.
- Эрозия — абразивный износ в зонах высоких скоростей потока: входные патрубки, первые ряды трубок у перегородок, U-образные изгибы. Характерна при загрязнённых теплоносителях с твёрдыми частицами и скоростях > 2–3 м/с.
- Кавитация — разрушение стенок трубок пузырьками газа при резком снижении давления ниже давления насыщения. Встречается в испарителях ИН и конденсаторах ИК.
- Засорение и накипеобразование — отложения карбонатов (CaCO₃), оксидов железа, биологических загрязнений внутри трубок. Приводят к снижению теплообмена и росту гидравлического сопротивления.
- Усталостные трещины — от термоциклирования при частых пусках/остановках или значительных перепадах температур. Особенно опасны в зонах закрепления трубок в трубной решётке.
- Гидроудар — кратковременные перегрузки давлением деформируют трубки, вырывают их из решётки или разрушают сварные швы.
Подробнее о выборе материала трубок в зависимости от среды — в статье материалы КТО: 316L, CuNi, титан и другие. О принципах изготовления — в разделе изготовление кожухотрубных теплообменников.
По статистике обращений в S22.ru: 48% случаев — засорение и накипь, 31% — коррозионные течи, 14% — эрозионный износ, 7% — механические повреждения (гидроудар, вибрация). Коррозионные и эрозионные дефекты чаще всего требуют замены пучка или аппарата целиком.
2. Симптомы дефекта трубного пучка
Своевременная диагностика начинается с мониторинга рабочих параметров теплообменника. Отклонение от проектных значений — первый сигнал к детальному обследованию. Подробнее о диагностике КТО по типам аппаратов.
| Симптом | Вероятная причина | Первоочередное действие |
|---|---|---|
| Рост ΔP трубного пространства > 40% от нормы | Засорение трубок (накипь, отложения) | Промывка химическая или механическая |
| Снижение тепловой мощности при неизменных расходах | Отложения, снижающие коэффициент теплопередачи | Чистка, УЗК для оценки толщины отложений |
| Примесь одного теплоносителя в другом (смешение) | Течь трубки или разрушение сварки в решётке | Опрессовка, ВТК, локализация дефекта |
| Снижение давления в трубном контуре при остановке | Негерметичность трубок или фланцевых соединений | Гидравлическое испытание |
| Вибрация или шум при работе | Резонанс трубок, потеря поддерживающих перегородок | Осмотр пучка при вскрытии, усиление крепежа |
| Видимые потёки или ржавчина снаружи кожуха | Течь через фланцы, патрубки или свищ кожуха | Визуальный осмотр, опрессовка кожуха |
Смешение теплоносителей — наиболее опасный симптом: в системах ГВС это означает попадание технической воды в питьевой контур. В химических процессах — реакцию несовместимых сред. При обнаружении смешения — немедленная остановка теплообменника.
3. Визуальный осмотр
Визуальный осмотр — первый и обязательный этап при любом плановом ТО или при появлении симптомов дефекта. Проводится после сброса давления, дренирования и вскрытия крышек теплообменника.
Что проверяют при визуальном осмотре
Трубная решётка
Проверяют состояние вальцовочных или сварных соединений трубок с решёткой: трещины, вырывы, следы коррозии по периметру каждой трубки.
Входные торцы трубок
Первые 50–100 мм трубок наиболее подвержены эрозии и питтингу. Визуально оценивают степень кратерообразования, расслоений, трещин.
Внутренняя поверхность
С помощью эндоскопа или бороскопа оценивают характер отложений (накипь, шлам, биопленка), равномерность их распределения по длине трубки.
Перегородки пучка
Поддерживающие и шикановые перегородки — проверяют деформацию, смещение, коррозионный износ. Разбитые перегородки — причина вибрационного разрушения трубок.
Результаты визуального осмотра документируют: фотофиксация каждой трубки, схема расположения дефектов (карта пучка). Это позволяет отслеживать динамику износа при последующих проверках. О правильной эксплуатации и чистке КТО — отдельная статья.
4. Гидравлическое испытание (опрессовка)
Гидравлическая опрессовка — основной метод проверки герметичности трубного пучка по ГОСТ Р 52630, ГОСТ 15122-79 и нормам ASME. Позволяет обнаружить сквозные дефекты — свищи, трещины, нарушения вальцовки и сварки в трубной решётке.
По ГОСТ Р 52630: Рисп = 1,25 × Рраб × [σ]₂₀/[σ]t, но не менее Рраб + 0,3 МПа. Практически для большинства КТО рабочего давления до 1,6 МПа — давление испытания 1,5–2,0 МПа.
Алгоритм гидравлического испытания трубного пространства
- Отключить теплообменник от системы, закрыть арматуру на трубном контуре.
- Заполнить трубное пространство водой, стравив воздух через верхний штуцер.
- Плавно поднять давление насосом до Рисп. Скорость подъёма — не более 0,1 МПа/мин.
- Выдержать давление 10 минут под наблюдением, затем снизить до Рраб.
- Осматривать все соединения, трубную решётку, патрубки в течение 30 минут.
- Фиксировать давление по манометрам (класс точности 1,5; диапазон 4/3 × Рисп).
Падение давления не более 0,5% от испытательного за 30 минут. Отсутствие видимых течей, «слёз» и потёков. При межтрубном испытании — отсутствие воды в трубном пространстве.
Опрессовка также позволяет выявить течи в зонах закрепления трубок в решётке. При обнаружении мест потерь давления — переходят к локализации дефектной трубки методом последовательного заглушения или методом воздух+пузыри (см. раздел 8). Подробнее о монтаже и испытаниях — монтаж КТО по типам.
5. Пневматическое испытание
Пневматическое испытание применяют когда применение воды невозможно или нежелательно: при наличии остатков реагентов, чувствительных к воде; для вертикально ориентированных аппаратов с неполным заполнением; при низких температурах окружающей среды.
Особенности пневматического испытания
- Давление испытания — 1,1 × Рраб (ниже, чем при гидравлическом, из-за энергии сжатого газа).
- Рабочее тело — воздух или азот. Азот предпочтительнее при наличии взрывоопасных остатков сред.
- Обнаружение утечек — обмыливание фланцевых соединений, трубной решётки, патрубков. Мыльная пена укажет на место утечки.
- Безопасность — обязательна защитная зона, персонал не находится вблизи аппарата при испытательном давлении.
- Чувствительность — ниже, чем у гидравлического: обнаруживает утечки > 0,5–1 л/мин. Для мелких свищей — пневматику совмещают с методом пузырей.
Не проводить пневматическое испытание на аппаратах с видимыми трещинами, деформациями кожуха или при неизвестном состоянии металла. При гидравлическом испытании энергия накопленного давления в 100 раз ниже — оно значительно безопаснее.
6. Вихретоковый контроль (ВТК)
Вихретоковый контроль — наиболее информативный метод неразрушающего контроля для трубного пучка КТО из немагнитных сплавов (нержавеющая сталь, медь, CuNi, титан). Позволяет обнаруживать дефекты стенки трубок без их извлечения и без применения жидкостей.
Зонд с катушкой-возбудителем вводится внутрь трубки и движется вдоль неё. Переменное магнитное поле катушки индуцирует вихревые токи в стенке трубки. Дефекты (трещины, питтинг, утонение) изменяют картину вихревых токов — эти изменения фиксируются измерительной катушкой и обрабатываются программным обеспечением.
Что выявляет ВТК
- Равномерное утонение стенки (общая коррозия) — с точностью ±0,1 мм
- Питтинговая коррозия — ямки глубиной от 10–15% толщины стенки
- Продольные и поперечные трещины в стенке
- Дефекты вальцовки в зоне крепления к трубной решётке
- Наружная коррозия трубки (со стороны межтрубного пространства)
Ограничения ВТК
- Не применяется для ферромагнитных трубок (углеродистая сталь) — для них используют TOFD, МПК или РФЭК
- Требует чистки трубок перед обследованием — отложения искажают сигнал
- Не выявляет плоскостные дефекты, параллельные поверхности трубки
- Производительность: 50–100 трубок в смену при диаметре 16–25 мм
При агрессивных средах (морская вода, хлориды, кислоты) — ежегодно. При обычных водяных системах — раз в 2–4 года. Обязателен после любого превышения расчётного давления или температуры, а также при обнаружении смешения теплоносителей.
Выбор материала трубок, устойчивых к конкретной среде — см. материалы по типам КТО: 316L, CuNi, Ti. После ВТК каждая трубка получает статус: «годна», «требует наблюдения» или «подлежит заглушению».
7. Ультразвуковой контроль (УЗК)
УЗК — метод НК, основанный на распространении ультразвуковых волн в металле. Для трубного пучка применяется преимущественно для ферромагнитных трубок из углеродистой стали, а также для измерения толщины стенки снаружи (без вскрытия) в местах, доступных с поверхности кожуха.
Виды УЗК для трубного пучка
Эходефектоскопия
Зонд движется по внутренней поверхности трубки, ультразвуковой импульс отражается от дефектов. Обнаруживает трещины, расслоения, включения.
Толщинометрия
Измерение фактической толщины стенки трубки. Применяется для оценки степени коррозионного или эрозионного износа.
TOFD (дифракция)
Высокочувствительный метод для обнаружения вертикальных трещин. Применяется при ответственных аппаратах и высоких давлениях.
Для типовых КТО из углеродистой стали (трубки 20×2, 25×2 мм) УЗ-толщинометрия позволяет без вскрытия аппарата определить фактический остаточный ресурс. Критерий: при утонении стенки до 87,5% от номинала — трубка подлежит замене или заглушению. О полном цикле эксплуатации и чистке КТО по типам — отдельный материал.
8. Метод воздух + пузыри
Метод «воздух+пузыри» (bubble test) — наиболее простой и дешёвый способ точной локализации дефектной трубки после подтверждения негерметичности при опрессовке. Применяется при вскрытом теплообменнике.
Порядок проведения
- После вскрытия теплообменника снять крышку трубного пространства.
- Заполнить межтрубное пространство (кожух) чистой водой до уровня трубной решётки.
- Подать в трубное пространство сухой воздух или азот под давлением 0,2–0,3 МПа.
- Визуально наблюдать за поверхностью воды у трубной решётки: из дефектной трубки будут выходить пузыри.
- Зафиксировать координаты (ряд, позиция) дефектной трубки на схеме пучка.
- Повторить для противоположного конца пучка (если дефект в средней части трубки — пузыри могут не видны с одной стороны).
При давлении воздуха 0,2 МПа метод обнаруживает сквозные отверстия от 0,05 мм. Для выявления очень мелких пор — давление повышают до 0,4–0,5 МПа. Производительность — 100–200 трубок/час (в зависимости от длины пучка).
9. Таблица сравнения методов НК трубного пучка
| Метод | Что выявляет | Материал трубок | Требует вскрытия | Производительность | Стоимость |
|---|---|---|---|---|---|
| Визуальный осмотр | Наружные дефекты, коррозия, отложения | Любой | Да | Высокая | Низкая |
| Гидроопрессовка | Сквозные дефекты, нарушение герметичности | Любой | Да | Весь пучок за 1 испытание | Низкая |
| Пневматическое | Крупные сквозные дефекты | Любой | Да | Весь пучок за 1 испытание | Низкая |
| Воздух + пузыри | Точная локализация дефектной трубки | Любой | Да | 100–200 трубок/час | Низкая |
| ВТК | Утонение, питтинг, трещины, дефекты вальцовки | Немагнитный (нж, Cu, Ti) | Да | 50–100 трубок/смену | Средняя–высокая |
| УЗК / толщинометрия | Утонение стенки, расслоения, трещины | Любой (включая сталь) | Да (изнутри) / Нет (снаружи) | 20–50 трубок/смену | Средняя |
1) Визуальный осмотр при вскрытии → 2) Гидроопрессовка → 3) При выявлении негерметичности: метод воздух+пузыри для локализации → 4) ВТК или УЗК для оценки состояния всего пучка и выработки ресурса. Оценку состояния и рекомендации по ТО можно получить в рамках бесплатной консультации инженеров S22.ru.
10. Заглушение дефектных трубок
Заглушение — оперативный способ восстановления герметичности теплообменника без полной замены пучка. Применяется при единичных или ограниченном числе дефектных трубок.
Нормы допустимого заглушения
- До 5% трубок — безусловно допустимо по ASME и большинству отечественных норм. Теплообменник продолжает работу с допустимым снижением мощности.
- 5–10% трубок — допустимо с проведением поверочного расчёта тепловой мощности. Для расчёта КТО с учётом заглушения — обращайтесь к инженерам S22.ru.
- Более 15–20% трубок — экономически нецелесообразно. Рекомендуется замена трубного пучка.
Типы заглушек
- Конические металлические заглушки — вбиваются в трубку с двух сторон. Быстро, дёшево, надёжно при PN до 4–6 МПа.
- Резьбовые заглушки — вворачиваются в развальцованный конец трубки. Более аккуратно, разборные.
- Сварные заглушки — для трубок из нержавеющей стали при высоких давлениях (PN > 6 МПа). Максимальная надёжность, не разборные.
Обязательна повторная опрессовка всего трубного пространства. Документировать расположение заглушённых трубок на карте пучка. Указывать в паспорте аппарата: дату, метод заглушения, число заглушённых трубок.
11. Замена трубного пучка
Замена трубного пучка — плановый капитальный ремонт, экономически оправданный при износе 15–20% и более трубок. В отличие от покупки нового аппарата сохраняется кожух, трубные решётки (если исправны) и обвязка.
Когда нужна замена пучка
- Более 15–20% дефектных трубок по итогам ВТК или опрессовки
- Сквозная коррозия трубных решёток или деформация перегородок
- Механическое повреждение пучка (гидроудар, замерзание теплоносителя)
- Изменение технологических параметров (давление, температура, среда) — требуется пересчёт и новый пучок с другими материалами трубок
Порядок замены трубного пучка
- Демонтаж крышек и извлечение старого пучка. Оценка состояния кожуха и трубных решёток.
- Замер фактических размеров: внутренний диаметр кожуха, длина, расположение перегородок, диаметр и шаг трубок.
- Изготовление нового пучка: трубки, трубные решётки, перегородки. Для нестандартных аппаратов — по фактическим размерам.
- Сборка: вальцовка или сварка трубок в решётке, установка перегородок на дистанционные стержни.
- Испытание нового пучка на стенде перед монтажом.
- Установка в кожух, сборка фланцев, опрессовка собранного аппарата.
S22.ru изготавливает запасные трубные пучки к КТО любых типов — КНГ, ккг, КНВ, ИН, ИК, КП. Подробнее — изготовление кожухотрубных теплообменников. Сроки: от 10 рабочих дней для типовых размеров.
12. Три кейса из практики S22.ru
Ситуация: КТО КНГ-1-57/114 в системе ГВС жилого комплекса. Через 3 года эксплуатации — падение давления в трубном контуре при опрессовке на 8% за 30 минут. Химический анализ выявил следы железа в питьевом контуре.
Диагностика: ВТК всего пучка (84 трубки, нж 304, 16×1,5 мм). Выявлено 7 трубок с питтинговой коррозией глубиной 40–80% стенки — типичное поражение нержавеющей 304 при высоком содержании хлоридов (>150 мг/л) и pH 7,2.
Решение: Заглушение 7 трубок (8,3% пучка) + поверочный расчёт тепловой мощности — снижение на 9%, в пределах нормы. Рекомендована замена трубок на нж 316L при следующем плановом ремонте.
Ситуация: Испаритель ИН на химическом производстве. Хладагент — кислая вода с взвешенными частицами SiO₂. Через 18 месяцев — резкое падение производительности и смешение контуров.
Диагностика: Визуальный осмотр выявил характерный «ёршик» — равномерное утонение первых 2 рядов трубок (Cu 25×2 мм) на входе теплоносителя. УЗ-толщинометрия: фактическая толщина стенки 0,6–0,8 мм при номинале 2,0 мм. Эрозия 60–70% стенки за 18 месяцев.
Решение: Замена трубного пучка целиком на трубки CuNi 90/10 (25×2 мм) с повышенной эрозионной стойкостью. Установка входного рассекателя для снижения скорости потока на входе с 3,2 до 1,8 м/с. Новый пучок проработал 4 года без замечаний.
Ситуация: КТО ккг-1-42/194 на ЦТП. ΔP трубного пространства выросло с 0,04 до 0,21 МПа за 14 месяцев. Температура на выходе горячего водоснабжения снизилась с 62 до 51°C при том же расходе.
Диагностика: После вскрытия — равномерные карбонатные отложения CaCO₃ толщиной 2–4 мм по всей длине трубок (сталь 20, 16×2 мм). Жёсткость исходной воды — 9,2 мг-экв/л, pH 8,1, отсутствие химводоподготовки.
Решение: Механическая гидроструйная чистка (давление 800 бар, форсунка 2 мм). ΔP восстановилось до 0,05 МПа. УЗ-толщинометрия: стенки трубок без повреждений. Установлена система дозирования ингибитора накипеобразования, плановая чистка — 1 раз в год.
Выбор правильного типа аппарата, материала и режима эксплуатации — это диагностика КТО по типам на уровне проектирования. Консультации по диагностике трубного пучка — бесплатно в рамках обращения в S22.ru.
