1. Принципиальная разница: смешение vs разделение
Эта разница определяет всё остальное: цену, схему монтажа, область применения, требования к насосам. Гидрострелка — это труба-камера за 15–40 тыс. руб., теплообменник — это теплопередающий аппарат за 70–300 тыс. руб. при одинаковой мощности 100–150 кВт. Покупать теплообменник там, где задача решается гидрострелкой — переплата в 4–6 раз без всякой пользы. Ставить гидрострелку там, где нужно разделение — нарушение СП и риск аварии.
Что ещё отличается на физическом уровне
- Тепло. Гидрострелка не передаёт тепло — она его перемешивает между контурами одной системы. Теплообменник передаёт тепло от одного теплоносителя другому через стенку.
- Давление. В гидрострелке давление одинаковое во всех патрубках. В теплообменнике первичный и вторичный контуры могут иметь разное давление (например, 16 бар и 3 бар).
- Среды. Гидрострелка работает с одной средой во всех контурах. Теплообменник — со средами разной природы: вода + гликоль, вода + пар, вода + хладагент.
- Перепад температур. Гидрострелка не создаёт перепада (подача = выход). Теплообменник даёт T-перепад на стенке пластины 2–8°C.
- Гидравлическое сопротивление. Гидрострелка имеет минимальное сопротивление (∼0,01 бар). Теплообменник — 0,1–0,5 бар на каждом контуре.
2. Когда нужна гидрострелка
Гидрострелка ставится в котельных, где требуется развязать несколько насосных групп, работающих на одной системе теплоснабжения. Все контуры на одном теплоносителе, разделение по средам и давлениям не требуется.
Типовые задачи гидрострелки
Особенно полезна гидрострелка в коттеджных и небольших коммерческих котельных, где проектировщик объединяет газовый котёл с конденсатной автоматикой, тепловой насос, радиаторы, тёплый пол и накопительный бойлер ГВС.
Преимущества гидрострелки
- Низкая цена. 15–45 тыс. руб. для котельной 100 кВт vs 75–150 тыс. за теплообменник
- Простой монтаж. Заводское изделие со сваркой, прокладок и уплотнений нет
- Низкое сопротивление. ∼0,01 бар — почти не влияет на работу насосов
- Дополнительная функция шламоотделителя. В нижней части накапливаются механические загрязнения, есть слив
- Воздухоотводчик сверху. Снимает воздух из контура — автоматически
- Долговечность. Срок службы 20–30 лет, ремонт не требуется

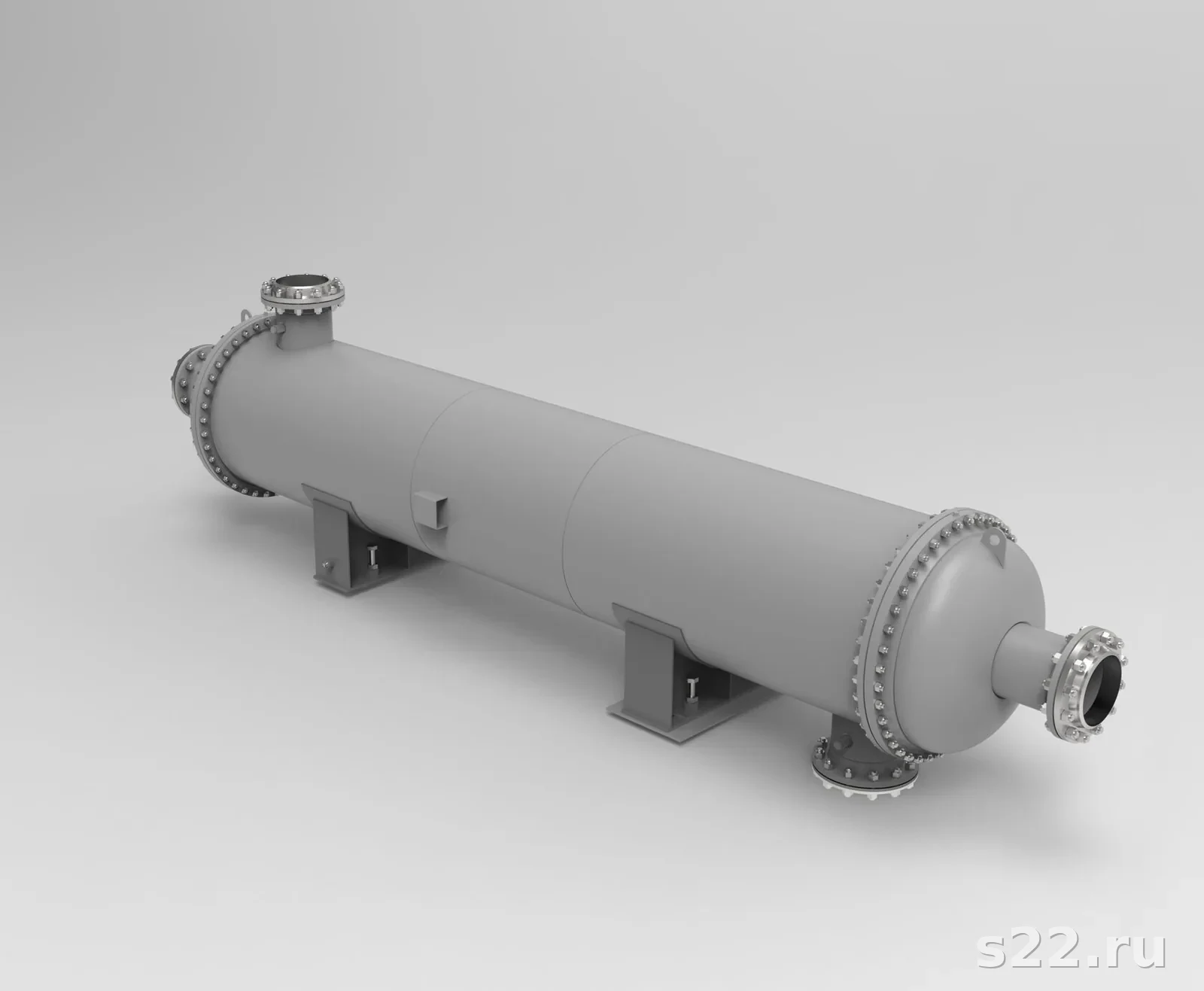

3. Когда нужен теплообменник
Пластинчатый теплообменник ставится когда нужно полное разделение между контурами. Гидрострелка здесь не подходит принципиально — она перемешивает среды, а это запрещено или физически нежелательно.
Сценарии, где обязателен теплообменник
Преимущества теплообменника
- Полное разделение сред. Утечка в одном контуре не попадает в другой
- Разделение давлений. Первичный 16 бар, вторичный 3 бар — батареи защищены
- Защита от загрязнений. Грязь и ржавчина из теплосети не доходят до внутреннего контура
- Возможность разной химии. Гликоль с одной стороны, вода с другой
- Учёт тепла. Расходомеры стоят только в первичном контуре, легче коммерческий учёт
- Санитарная безопасность. Питьевая вода ГВС полностью изолирована от технической
4. Когда нужны оба устройства
В крупных тепловых пунктах жилых комплексов и общественных зданий часто стоят и теплообменник, и гидрострелка. Это не избыточность, а правильная архитектура.
Аналогичная схема используется в коммерческих зданиях, гостиницах, многофункциональных комплексах. Подробнее о устройстве ИТП в жилом доме.
5. Сравнительная таблица параметров
| Параметр | Гидрострелка | Пластинчатый ТО |
|---|---|---|
| Функция | Гидравлическая развязка | Полное разделение сред и давлений |
| Среды в контурах | Одинаковые | Могут быть разные |
| Давление в контурах | Одинаковое | Может быть разное |
| Цена (для 100 кВт) | 18–45 тыс. руб. | 75–150 тыс. руб. |
| Гидросопротивление | 0,005–0,02 бар | 0,1–0,5 бар |
| Перепад температур | 0°C (нет перепада) | 2–8°C (LMTD) |
| Тепловые потери | 0% (среды смешиваются) | 3–8% (потери на стенке) |
| Срок службы | 20–30 лет | 15–25 лет |
| Обслуживание | Раз в 5–10 лет (промывка) | Раз в 1–3 года (CIP + замена прокладок) |
| Шламоотделение | Да (нижний патрубок) | Нет (требуется грязевик) |
| Воздухоотведение | Да (верхний воздухоотводчик) | Нет (отдельно) |
| Контуров на устройство | 2–16 (типовые 2–6) | 2 (первичный + вторичный) |
6. Типовые схемы котельных
Схема 1. Коттедж с газовым котлом и тёплым полом
Оборудование: газовый котёл 24 кВт, гидрострелка DN40, насосы радиаторов + тёплого пола + бойлера ГВС, погодозависимая автоматика.
Все 3 контура работают на одном теплоносителе (пропиленгликоль 30% для защиты от размерзания межсезонья). Гидрострелка развязывает котловой насос от насосов потребителей. Стоимость решения 35–60 тыс. руб. без котла.
Схема 2. ИТП многоквартирного дома
Оборудование: пластинчатый теплообменник 350 кВт (отопление) + 150 кВт (ГВС), 2 насоса циркуляции отопления, насосы рециркуляции ГВС, узел учёта, ПЗА-автоматика.
Первичный контур — теплосеть 6–12 бар. Вторичный — внутридомовая система 3–5 бар. Гидрострелка не нужна — потребителей мало (отопление дома + ГВС бойлера). Стоимость ИТП 1–3 млн руб.
Схема 3. Коммерческое здание со смешанным теплоснабжением
Оборудование: 2 газовых котла 200 кВт каскадом, тепловой насос 50 кВт «грунт-вода» с собственным теплообменником-испарителем, гидрострелка DN100, 5 контуров потребителей (отопление офисов, тёплый пол паркинга, фанкойлы конференц-зала, ГВС, рекуперация тепла вентиляции).
Здесь стоят оба устройства: теплообменник между рассолом грунтового коллектора и водой системы, гидрострелка между котельной группой и потребителями. Стоимость 0,8–1,5 млн руб.
7. Расчёт гидрострелки
Главный параметр гидрострелки — диаметр коллектора, рассчитанный по максимальному расходу теплоносителя в самом мощном контуре.
DN = √(4 × Qmax / (π × v))
где Qmax — максимальный расход (м³/ч), v — допустимая скорость в коллекторе (м/с).
Рекомендация EN 12828 и СП 60.13330: v = 0,1 м/с — гарантирует развязку контуров.
Пример. Котёл 100 кВт, ΔT отопления = 20°C → расход Q = N / (c·ρ·ΔT) = 100000 / (4186·1000·20/3600) = 4,3 м³/ч.
Диаметр: DN = √(4 × 4,3 / 3600 / (3,14 × 0,1)) ≈ 0,08 м = 80 мм.
Рекомендация: гидрострелка с коллектором DN80, патрубки DN40 (минимум 3 раза меньше).
Высота гидрострелки — 3–5 диаметров коллектора. Расстояние между парами патрубков — 1–1,5 диаметра. Эти пропорции обеспечивают полное смешение потоков и устранение турбулентности.
8. Расчёт теплообменника
Теплообменник рассчитывается по тепловой нагрузке, расходам и температурам сред. Основные методы: LMTD (логарифмический средний температурный напор) и NTU (число единиц переноса). Подробный гайд — в нашей статье тепловой расчёт теплообменника.
Q = k × F × ΔTLMTD
где Q — тепловая мощность (Вт), k — коэффициент теплопередачи (Вт/(м²·К)), F — площадь поверхности (м²), ΔTLMTD — логарифмический средний температурный напор.
Для пластинчатых ПТО: k = 3 000–7 000 Вт/(м²·К) при оптимальных параметрах потока.
Получение точного расчёта от инженера занимает 15–30 минут. Отправьте параметры — тепловую мощность, температуры на входе и выходе обоих контуров, расход, рабочее давление, тип теплоносителя — на zakaz@s22.ru или через форму ниже.
9. Цены, производители, сроки
Гидрострелки
| Мощность котла | Размер | Цена | Производители |
|---|---|---|---|
| До 30 кВт | DN32, 2 пары | 12–22 тыс. ₽ | Stout, Valtec, российская сварная |
| 30–60 кВт | DN40, 3 пары | 15–30 тыс. ₽ | Meibes, Stout, Valtec, Hummel |
| 60–120 кВт | DN50, 4 пары | 18–45 тыс. ₽ | Meibes, Stout, ETNA, заказные |
| 120–250 кВт | DN80, 5–6 пар | 35–85 тыс. ₽ | ETNA, Meibes, заказные |
| 250–500 кВт | DN100–125, 6–8 пар | 65–180 тыс. ₽ | Заказная сварная конструкция |
| 500+ кВт | DN150+, 8–16 пар | 120–450 тыс. ₽ | Заказная сварная конструкция |
Пластинчатые теплообменники
| Мощность | Серия | Цена | Производители |
|---|---|---|---|
| 5–50 кВт | Паяный SWEP B25, Alfa Laval CB14 | 23–80 тыс. ₽ | SWEP, Alfa Laval, Kaori, Danfoss |
| 50–150 кВт | Разборный КС-08, Ридан НН14 | 45–120 тыс. ₽ | КС, Ридан, ЭТРА, Alfa Laval M3 |
| 150–400 кВт | Разборный КС-22, Sondex S37 | 90–250 тыс. ₽ | Alfa Laval M6, Ридан НН22, Sondex |
| 400–1000 кВт | Разборный КС-42, Alfa Laval M10 | 200–500 тыс. ₽ | Alfa Laval M10, Sondex S65, КС-42 |
| 1+ МВт | Разборный M15, Funke FP100 | 400 тыс. – 2 млн ₽ | Alfa Laval M15, Funke FP, GEA |
Все позиции — российские производители (КС, Ридан, ЭТРА) и шведские/немецкие (Alfa Laval, SWEP, Funke). Поставка со склада в Москве — 1–7 дней. Под заказ — 4–8 недель.
10. Типовые ошибки при выборе
- Установка теплообменника вместо гидрострелки. Котельная коттеджа с одним теплоносителем — гидрострелка дешевле в 4–6 раз и проще монтируется. Теплообменник там избыточен.
- Установка гидрострелки между теплосетью и домом. Гидрострелка не разделит давления 16 бар → 3 бар. Радиаторы лопнут. Нужен только теплообменник ИТП.
- Гидрострелка вместо разделения гликоль/вода. Через 2–3 цикла гликоль разбавится водой потребителей, защита от размерзания исчезнет, аппарат разморозит зимой.
- Гидрострелка для бассейна. Хлорированная вода попадёт в систему отопления, испортит чёрные радиаторы и трубы коррозией. Только теплообменник.
- Маленькая гидрострелка для большого котла. Если скорость в коллекторе >0,1 м/с — нет полной развязки, насосы конфликтуют. Считайте диаметр по формуле выше.
- Теплообменник без грязевика. Через 3–6 месяцев каналы между пластинами забьются механическими загрязнениями, теплопередача упадёт на 30–50%. Обязательно ставьте грязевик (фильтр) с ячейкой 0,5–1 мм перед первичным контуром.
- Подключение тёплого пола напрямую к теплосети. Тёплый пол работает на низких температурах 40–55°C, теплосеть подаёт 70–130°C. Без теплообменника или смесительного узла трубы тёплого пола (PEX/PERT) деградируют за 2–3 года.
