1. Что такое испаритель теплового насоса
Испаритель теплового насоса работает в паре с конденсатором: испаритель принимает тепло из окружающей среды, конденсатор отдаёт его в систему отопления. Между ними — компрессор, повышающий давление и температуру хладагента. Подробнее о конденсаторе: Конденсатор теплового насоса: расчёт, подбор, типы. Об общей схеме ТН: Теплообменники для тепловых насосов: типы и подбор.
Качество и размер испарителя напрямую влияют на COP теплового насоса. Недостаточная площадь теплообмена снижает температуру кипения хладагента, что уменьшает COP и нагружает компрессор. Подберём испаритель с оптимальным соотношением площади и стоимости.
2. Типы испарителей: пластинчатый vs кожухотрубный
Выбор типа испарителя определяется мощностью ТН, типом хладагента, видом источника тепла и доступным пространством. В современных тепловых насосах применяются три основных типа испарителей:
| Тип испарителя | Мощность ТН | k, Вт/м²·К | Преимущества | Недостатки |
|---|---|---|---|---|
| Паяный пластинчатый BPHE | 5–150 кВт | 2 000–4 500 | Компактность, высокий КПД, малый объём хладагента | Нельзя разобрать, чувствителен к загрязнениям теплоносителя |
| Кожухотрубный DX | 50–2 000 кВт | 800–1 500 | Высокое давление, ремонтопригодность | Большой объём хладагента, крупные габариты |
| Кожухотрубный затопленный | 100–5 000 кВт | 1 000–2 500 | Высокая эффективность при кипении снаружи труб | Большой объём хладагента, специальные маслоотделители |
| Коаксиальный (трубка в трубке) | до 25 кВт | 1 500–2 500 | Простота, компактность | Малая площадь, высокое гидравлическое сопротивление |
| Оребрённый (fin-and-tube) | 1–20 кВт | 20–80 (воздух) | Работа с воздухом, стандарт для сплит-систем | Обмерзание при низких температурах воздуха |
Для грунтового и водяного тепловых насосов стандартный выбор — паяный пластинчатый испаритель BPHE. Для воздушных ТН (кроме систем с промежуточным контуром) применяется оребрённый испаритель с принудительным обдувом.
3. Паяный пластинчатый испаритель BPHE
Паяные испарители BPHE являются наиболее распространённым типом в современных тепловых насосах мощностью до 150 кВт. Их высокая компактность объясняется интенсивным теплообменом при кипении хладагента в узких каналах между гофрированными пластинами. Каталог паяных ТО: раздел паяных теплообменников S22.ru.
Ключевые параметры паяного испарителя BPHE
| Параметр | Значение |
|---|---|
| Рабочее давление | до 30–45 бар (зависит от модели) |
| Рабочая температура | –195°C…+200°C |
| Материал пластин | AISI 316L (стандарт), Ti (морская вода) |
| Материал пайки | Медь (стандарт), никель (NH3, высококислые среды) |
| Коэффициент теплопередачи | 2 000–4 500 Вт/м²·К (кипение) |
| Число пластин | 10–250 (определяет площадь ТО) |
| Площадь 1 пластины | 0,012–0,15 м² (зависит от типоразмера) |
Пример: выбор BPHE для испарителя ТН 15 кВт, R32
Исходные данные: Q исп = 10,7 кВт (COP = 3,5), хладагент R32, рассол 25% EG вход +5°C / выход +2°C, кипение хладагента при –3°C.
Расчёт: LMTD = (5–(–3) + 2–(–3)) / ln((5+3)/(2+3)) = (8+5)/ln(1,6) = 13/0,47 = 27,7°C. F = 10 700/(3200 × 27,7) = 0,12 м².
Результат: Выбран BPHE B25H-20 (20 пластин, F = 0,14 м²). Запас 17%.

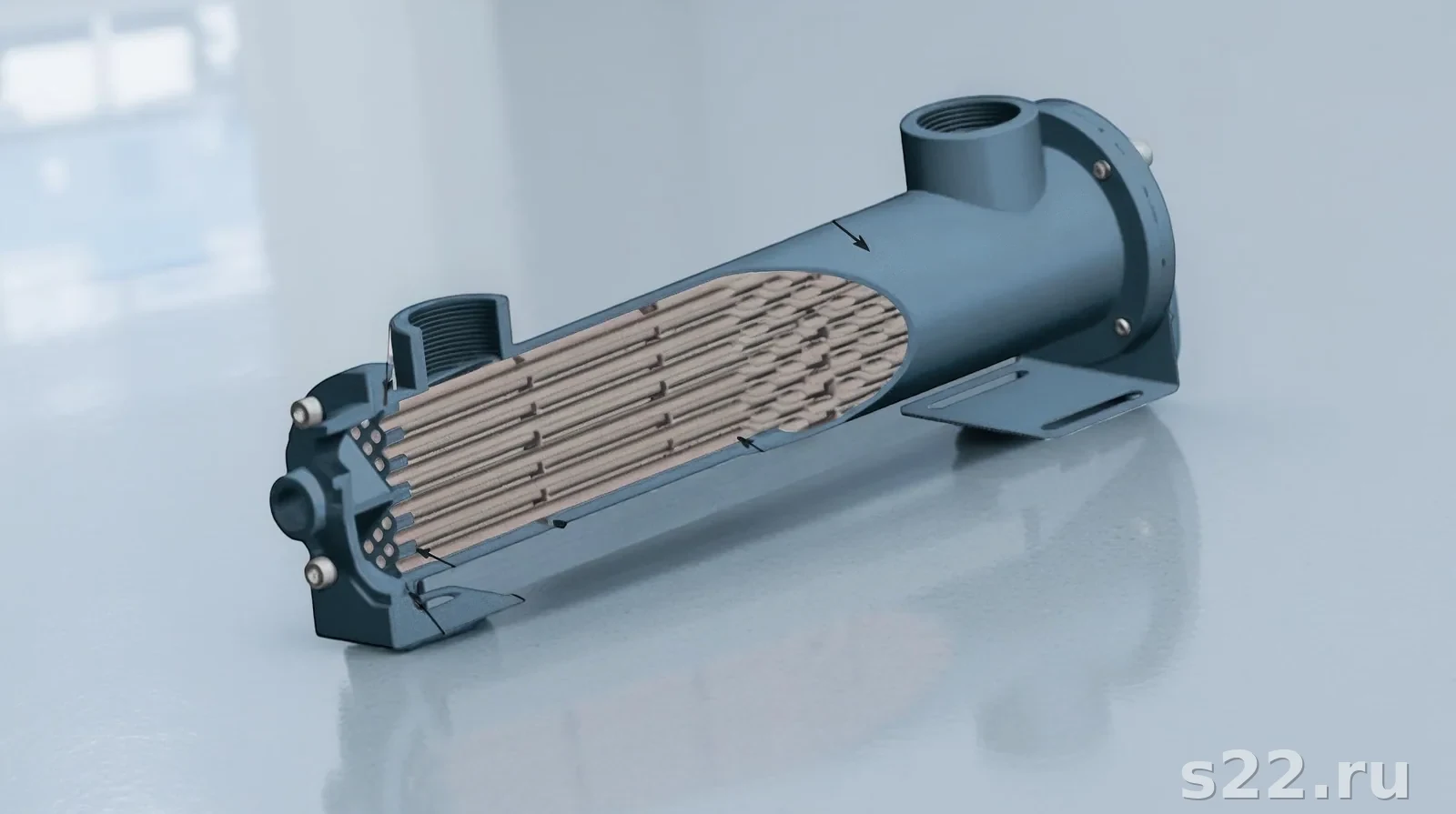

4. Кожухотрубный испаритель для ТН
Кожухотрубные испарители применяются в промышленных тепловых насосах мощностью от 50 кВт. Существуют два основных конструктивных варианта для ТН:
DX-тип (прямое расширение): хладагент кипит внутри труб, теплоноситель (вода, рассол) — в межтрубном пространстве. Конструкция проще, требует точного регулирования перегрева хладагента. Применяется в ТН с одноступенчатым компрессором. Каталог: кожухотрубные теплообменники S22.ru.
Затопленный тип: хладагент кипит снаружи труб (заполняет межтрубное пространство), теплоноситель — внутри труб. Обеспечивает более равномерное кипение, выше коэффициент теплоотдачи при кипении. Применяется в крупных промышленных ТН и холодильных машинах.
Кожухотрубные испарители ИКТ (испаритель кожухотрубный) для промышленных ТН производятся по ГОСТ и отличаются возможностью замены отдельных труб, очистки трубного пространства механически и работы при давлении до 50 бар.
5. Хладагенты и материалы испарителя
Совместимость материалов испарителя с хладагентом и маслом компрессора — критический параметр подбора. Ошибка в выборе материалов ведёт к коррозии, разрушению пайки и аварийной остановке.
| Хладагент | GWP | Пластины | Пайка | Давление, бар |
|---|---|---|---|---|
| R32 | 675 | AISI 316L | Медная | до 30 |
| R410A | 2 088 | AISI 316L | Медная | до 40 |
| R134a | 1 430 | AISI 316L | Медная | до 20 |
| R407C | 1 774 | AISI 316L | Медная | до 25 |
| R290 (пропан) | 3 | AISI 316L | Медная | до 15 |
| R744 (CO2) | 1 | AISI 316L | Никелевая | до 130 |
| R717 (NH3) | 0 | AISI 316L / нерж. | Никелевая | до 25 |
Хладагент R717 (аммиак) несовместим с медью. Испарители с медной пайкой разрушаются при контакте с аммиаком. Для аммиачных тепловых насосов применяются только кожухотрубные испарители из нержавеющей стали или алюминия. Подробнее о хладагентах: Хладагенты R410A, R32, R290: влияние на теплообменник.
6. Расчёт испарителя теплового насоса
Алгоритм расчёта площади испарителя
Q испарителя
Q исп = Q ТН × (COP–1)/COP
T кипения хладагента
T кип = T теплоносителя вых – ΔT мин (3–5°C)
LMTD
LMTD = (ΔT1 – ΔT2) / ln(ΔT1/ΔT2)
k коэффициент
k = 2 000–4 500 Вт/м²·К (BPHE), 800–2 000 (кожухотрубный)
F площадь
F = Q исп / (k × LMTD), запас 15–20%
Подбор модели
Выбрать BPHE с ближайшей большей F из каталога
Пример: испаритель для геотермального ТН 30 кВт
Исходные данные: ТН вода-вода 30 кВт, COP 4,2. Рассол 30% ПГ: +7°C / +3°C. Хладагент R410A, кипение при 0°C.
Q исп: 30 × 3,2/4,2 = 22,9 кВт. LMTD: ΔT1=7–0=7°C, ΔT2=3–0=3°C; LMTD=(7–3)/ln(7/3)=4/0,847=4,7°C.
F: 22 900/(3000×4,7)=1,62 м². С запасом 20% — F=1,95 м². Выбран BPHE B65H-40 (40 пластин, F=2,0 м²).
6б. Испаритель и конденсатор в единой схеме ТН
Испаритель и конденсатор работают в паре в замкнутом холодильном цикле. Общая мощность теплового насоса складывается из мощности испарителя (внешний источник) и мощности электродвигателя компрессора: Q конд = Q исп + P комп. При COP = 4: Q конд = 4 × Q эл, Q исп = 3 × Q эл.
Для правильного теплового баланса важно подбирать испаритель и конденсатор согласованно. Если испаритель подобран с недостаточной площадью, температура кипения падает, давление низкого давления снижается, компрессор перегружается. Если конденсатор мал — температура конденсации растёт, давление высокого давления повышается, COP снижается. Подробнее о конденсаторе: Конденсатор теплового насоса: расчёт, подбор, типы.
Баланс мощностей испарителя и конденсатора
| COP системы | Q испарителя / Q конд. | Q компрессора / Q конд. | Типичный источник тепла |
|---|---|---|---|
| 2,5 | 0,60 | 0,40 | Воздух –15°C (зима) |
| 3,0 | 0,67 | 0,33 | Воздух 0°C (весна/осень) |
| 3,5 | 0,71 | 0,29 | Грунтовой контур (зима) |
| 4,0 | 0,75 | 0,25 | Грунтовые воды / оптимальный режим |
| 5,0 | 0,80 | 0,20 | Воздух +15°C (лето/весна) |
7. Режимы работы и температурные диапазоны
Режим работы испарителя зависит от типа источника тепла. Грунтовые и водяные ТН имеют более стабильные условия, воздушные — переменные, зависящие от наружной температуры.
| Тип ТН | Источник тепла | T теплоносителя | T кипения | Особенности |
|---|---|---|---|---|
| Грунт-вода (горизонтал.) | Грунт (1,5–2 м) | +1…+5°C | –5…0°C | Стабильно, сезонные колебания |
| Грунт-вода (вертикал. зонды) | Грунт (50–150 м) | +3…+8°C | –2…+3°C | Высокая стабильность, лучший COP |
| Вода-вода | Грунтовые воды | +8…+12°C | +2…+5°C | Лучший COP, риск загрязнения |
| Воздух-вода | Наружный воздух | –20…+20°C | –25…+15°C | Переменный COP, оттайка при T ниже +5°C |
7б. Теплообмен при кипении хладагента: физика процесса
Кипение хладагента в испарителе — наиболее интенсивный вид теплообмена. При кипении коэффициент теплоотдачи от стенки к хладагенту составляет 3 000–10 000 Вт/м²·К, что значительно выше, чем при однофазном течении (800–3 000 Вт/м²·К). Именно поэтому испарители для ТН имеют компактные размеры при высокой тепловой мощности.
Важный параметр испарителя — степень сухости хладагента на выходе. При полном испарении хладагента с небольшим перегревом (3–8°C выше температуры кипения) достигается максимальная эффективность. Если хладагент выходит влажным (неполное испарение) — компрессор получает жидкость, что ведёт к гидроудару и поломке.
| Режим перегрева | Температура на выходе испарителя | Последствие |
|---|---|---|
| Недостаточный (менее 2°C) | Хладагент влажный (с каплями) | Гидроудар компрессора, поломка |
| Оптимальный (4–8°C) | Перегретый пар, небольшой перегрев | Максимальная эффективность, защита компрессора |
| Избыточный (более 15°C) | Сильно перегретый пар | Снижение холодопроизводительности на 5–15% |
8. Обмерзание испарителя воздушного ТН
Для воздушных тепловых насосов обмерзание испарителя — штатный процесс при температуре воздуха ниже +5°C и относительной влажности выше 60%. Иней и лёд снижают теплообмен, поэтому системы воздушных ТН оснащены циклом оттайки. Подробнее: Размораживание испарителя теплового насоса: проблемы и решения.
8б. Монтаж паяного испарителя ТН: типичные ошибки
Правильный монтаж паяного испарителя не менее важен, чем корректный расчёт. Распространённые ошибки при монтаже приводят к снижению эффективности или аварийным остановкам.
- Неверное направление хладагента: в паяном BPHE хладагент подаётся снизу, выходит сверху (направление кипения снизу вверх для равномерного распределения по каналам)
- Неверное направление теплоносителя: теплоноситель подаётся сверху, выходит снизу (противоток для максимального LMTD)
- Отсутствие виброизоляции: компрессор передаёт вибрацию через трубопроводы на испаритель — нужны гибкие вставки
- Отсутствие грязевика: даже мелкие частицы от сварки или ржавчины труб могут забить каналы BPHE
- Неизолированный испаритель: потери холода через конденсацию на поверхности, ложные срабатывания защиты
- Некорректное давление теплоносителя: давление на стороне теплоносителя не должно превышать рабочее давление испарителя (обычно 10–16 бар)
9. Промывка и обслуживание испарителя ТН
Испаритель теплового насоса (контур теплоносителя) требует периодической очистки от карбонатных отложений и биологических загрязнений. Периодичность зависит от жёсткости воды и состава антифриза.
- Контроль перепада давления: рост перепада более чем на 30% от исходного — признак загрязнения
- Промывка паяного испарителя: 5% лимонная кислота или специализированные кислотные реагенты, циркуляция 1–2 часа через штуцеры теплоносителя, затем нейтрализация и промывка водой
- Промывка кожухотрубного испарителя: механическая (щётки через торцевые крышки) или химическая (CIP)
- Хладагентный контур: не промывается — обслуживается только сертифицированными специалистами
Своевременное обслуживание испарителя — залог долгой работы теплового насоса. Средний ресурс паяного испарителя при правильной эксплуатации составляет 15–20 лет. Заказать промывку или подбор нового испарителя можно через форму ниже.
Признаки износа и необходимости замены испарителя ТН
- Микротрещины в паяных швах: смешивание хладагента с теплоносителем — давление в контуре теплоносителя падает при остановке системы
- Коррозионные свищи: характерны для агрессивных сред или несовместимых материалов (например, аммиак + медная пайка)
- Необратимые кальциевые отложения: после 3–4 промывок эффективность не восстанавливается — требуется замена
- Механическое повреждение: трещины в корпусе от замерзания теплоносителя при остановке системы в мороз
При замене испарителя рекомендуется одновременно заменить расширительный вентиль и фильтр-осушитель хладагентного контура. Обратитесь к инженерам S22.ru — подберём аналог с идентичными или улучшенными характеристиками.
10. Как выбрать испаритель для вашего ТН
Для правильного подбора испарителя необходимо предоставить следующие параметры:
| Параметр | Единица | Пример |
|---|---|---|
| Тепловая мощность ТН | кВт | 20 кВт |
| COP (расчётный) | — | 3,8 |
| Хладагент | — | R32 |
| Температура кипения хладагента | °C | –2°C |
| T теплоносителя вход/выход | °C | +5/+2°C |
| Теплоноситель | — | 25% ЭГ |
| Расход теплоносителя | м³/ч | 3,2 м³/ч |
| Максимальное давление | бар | 30 бар |
Оставьте заявку — инженер S22.ru подберёт паяный или кожухотрубный испаритель, рассчитает площадь теплообмена и предоставит коммерческое предложение за 2 часа.
Испаритель ТН в системе с промежуточным теплообменником
В ряде схем тепловых насосов между грунтовым контуром и испарителем ТН устанавливается промежуточный (разделительный) теплообменник. Это позволяет использовать антифриз в первичном (грунтовом) контуре, а чистую воду — во вторичном (испарительном). Подробнее: Промежуточный теплообменник в схеме с тепловым насосом.
При наличии промежуточного теплообменника температура теплоносителя на входе в испаритель ТН ниже, чем температура антифриза в грунтовом контуре, на 2–4°C (потеря на промежуточном ТО). Это снижает COP на 5–10%, но обеспечивает гидравлическую независимость контуров. Также читайте об интеграции с ИТП: Тепловой насос + ИТП: схема интеграции.
Типичные ошибки при подборе испарителя для ТН
| Ошибка | Последствие | Исправление |
|---|---|---|
| Заниженная площадь теплообмена (нет запаса) | Низкая температура кипения, снижение COP на 15–25% | Добавить запас 15–20% к расчётной площади |
| Не учтён гликоль в теплоносителе | Реальный k ниже расчётного на 10–20% из-за вязкости | Применять поправочные коэффициенты для гликолевых растворов |
| Медная пайка для NH3 | Разрушение пайки за 2–6 месяцев | Только никелевая пайка или кожухотрубный ТО |
| Неверная ориентация потоков | Снижение эффективности на 15–25% | Противоток: хладагент снизу вверх, теплоноситель сверху вниз |
| Недостаточный расход теплоносителя | Обмерзание испарителя, аварийная остановка | Расход по расчёту, с балансировочными клапанами |
Кейс: замена перегоревшего испарителя воздушного ТН
Ситуация: Воздушный ТН 12 кВт, испаритель (оребрённый коиль) вышел из строя после 8 лет эксплуатации. Требуется замена на аналог.
Решение: Подобран кожухотрубный испаритель DX-12 с хладагентом R32, подключение к промежуточному контуру с раствором гликоля. Добавлен BPHE B25H-16 как промежуточный теплообменник между воздушным теплообменником и испарителем ТН.
Результат: COP системы увеличился с 2,8 до 3,2, годовая экономия электроэнергии 15%, срок окупаемости модернизации 2,5 года.
Поправочные коэффициенты на гликоль для испарителя ТН
| Теплоноситель | Концентрация | Поправка k | Поправка на расход |
|---|---|---|---|
| Вода | — | 1,00 | 1,00 |
| Этиленгликоль ЭГ | 20% | 0,97 | 1,03 |
| Этиленгликоль ЭГ | 30% | 0,92 | 1,08 |
| Этиленгликоль ЭГ | 40% | 0,86 | 1,15 |
| Пропиленгликоль ПГ | 30% | 0,88 | 1,12 |
| Пропиленгликоль ПГ | 40% | 0,81 | 1,20 |
Подробнее о влиянии гликоля на теплообменник: Влияние гликоля на мощность теплообменника. При выборе антифриза для грунтового контура также читайте: Антифриз для системы отопления.
Давление в контуре хладагента — требования к испарителю
Рабочее давление хладагента в испарителе зависит от температуры кипения и типа хладагента. Паяные испарители выдерживают давление до 30–45 бар, что достаточно для большинства современных хладагентов. Исключение — R744 (CO2), работающий при давлении до 90–130 бар в транскритическом цикле.
| Хладагент | Давление испарения (при T кип = 0°C) | Максимальное рабочее давление | Подходит ли стандартный BPHE |
|---|---|---|---|
| R32 | 8,0 бар | 30 бар | Да |
| R410A | 7,9 бар | 40 бар | Да (проверить модель) |
| R134a | 2,9 бар | 20 бар | Да |
| R290 | 4,7 бар | 20 бар | Да (специальный, пожароопасность) |
| R744 (CO2) | 34,8 бар | 130 бар | Нет (специальный высокого давления) |
| R717 (NH3) | 4,3 бар | 25 бар | Только никелевая пайка |
10б. Decision table: выбор испарителя для ТН
| Тип ТН / условия | Рекомендуемый испаритель | Тип пайки |
|---|---|---|
| Бытовой ТН грунт-вода до 20 кВт, R32 | BPHE B25H-20..40 | Медная |
| Коммерческий ТН вода-вода 30–80 кВт, R410A | BPHE B65H-40..80 | Медная |
| Промышленный ТН 100–500 кВт, R410A | Кожухотрубный DX | — |
| ТН с NH3 (аммиак) | Кожухотрубный затопленный | Никелевая |
| ТН с CO2 (R744) | BPHE высокого давления (PS 130 бар) | Никелевая |
| Грунтовой контур с антифризом | BPHE (промежуточный) + BPHE (испаритель ТН) | Медная |
11. Связанные темы кластера K12
Также см. K3 кластер: Аналоги испарителей мировых брендов — подбор кожухотрубных испарителей (DX/затопленный/ИНТ/ИКТ) по режимам. И статья об общей схеме ТН: Тепловой насос воздух-вода: какой теплообменник внутри.
Для грамотного подбора испарителя используйте информацию из других статей K12:
Как проверить работу испарителя теплового насоса
Диагностика испарителя ТН проводится по косвенным признакам без вскрытия хладагентного контура:
- Перепад давления на теплоносителе: измерить давление на входе и выходе испарителя (контур теплоносителя). Рост перепада более чем на 30% от исходного — признак загрязнения каналов теплоносителя.
- Разница температур теплоносителя: при номинальном расходе разница T вх – T вых должна соответствовать расчётной (обычно 3–6°C для грунтового ТН). Снижение разницы при неизменном расходе — ухудшение теплопередачи.
- Температура кипения хладагента: по давлению низкого давления (манометр на магистрали всасывания компрессора). Если температура кипения ниже расчётной на 5°C и более при тех же условиях — возможно загрязнение или недозаправка хладагентом.
- COP системы: сравнить фактическое потребление электроэнергии с расчётным. Снижение COP на 15–20% от паспортного — повод для диагностики испарителя.
Кейс: диагностика падения COP у ТН вода-вода 25 кВт
Ситуация: ТН работает 4 года, COP упал с 4,0 до 3,1. Перепад давления на испарителе вырос с 0,8 до 1,5 бар.
Диагностика: Химический анализ теплоносителя показал жёсткость 9,2 мг-экв/л (норма до 5). Отложения карбоната кальция в каналах теплоносителя испарителя снизили k на 22%.
Решение: Химическая промывка 5% лимонной кислотой (2 цикла по 1,5 ч). COP восстановился до 3,8. Рекомендована установка умягчителя воды в грунтовой контур.
