1. Что такое конденсатор теплового насоса
Конденсатор — второй ключевой теплообменник теплового насоса. Вместе с испарителем он определяет эффективность всей системы. Тепловая мощность конденсатора больше, чем испарителя, на величину мощности компрессора: Q конд = Q исп + P комп. При COP = 4: Q конд = Q исп × 4/3. Об испарителе: Испаритель теплового насоса: пластинчатый vs кожухотрубный. Общая схема: Теплообменники для тепловых насосов.
Правильный подбор конденсатора критически важен для эффективной работы ТН. Заниженная площадь конденсатора приводит к росту температуры конденсации, увеличению давления высокого давления и перегреву компрессора. Подберём конденсатор по вашим параметрам.
Место конденсатора в цикле теплового насоса
В холодильном цикле теплового насоса хладагент проходит 4 процесса: сжатие в компрессоре → конденсация в конденсаторе (отдача тепла) → дросселирование в расширительном вентиле → испарение в испарителе (поглощение тепла). Конденсатор — точка, где тепло из окружающей среды (грунта, воздуха, воды) поступает в систему отопления здания.
Тепловая мощность конденсатора: Q конд = Q исп + P комп, где Q исп — тепло, поглощённое из источника, P комп — электрическая мощность компрессора. При COP = 4 и Q конд = 10 кВт: Q исп = 7,5 кВт, P комп = 2,5 кВт. То есть 75% тепла поступает из бесплатного источника и только 25% — электроэнергия.
2. Типы конденсаторов для ТН
| Тип конденсатора | Мощность ТН | k, Вт/м²·К | Применение |
|---|---|---|---|
| Паяный пластинчатый BPHE | 5–200 кВт | 2 500–5 000 | Бытовые и коммерческие ТН, R32/R410A/R134a |
| Кожухотрубный | 50–2 000 кВт | 800–2 000 | Промышленные ТН, NH3, высокое давление |
| Пластинчато-рёберный (air coil) | 1–20 кВт | 20–80 (воздух) | Воздушные конденсаторы (воздушные ТН охлаждения) |
| Спиральный (coaxial) | до 30 кВт | 1 500–2 500 | Компактные системы, бойлеры ГВС |
Для геотермальных и водяных ТН (вода-вода) конденсатор — всегда паяный BPHE или кожухотрубный с теплоносителем в жидком контуре. Для воздушных ТН конденсатор — оребрённый воздушный теплообменник с принудительной конвекцией, которым обдувает вентилятор.
Паяный пластинчатый конденсатор BPHE: конструкция и принцип работы
BPHE (Brazed Plate Heat Exchanger) состоит из пакета гофрированных нержавеющих пластин, соединённых медной или никелевой пайкой. Хладагент и теплоноситель движутся в чередующихся каналах в противоположных направлениях. Гофры создают турбулентное течение обоих сред, что обеспечивает высокий коэффициент теплопередачи 2 500–5 000 Вт/м²·К — в 3–5 раз выше, чем у кожухотрубного конденсатора.
Стандартный BPHE для ТН состоит из 20–80 пластин площадью 0,02–0,04 м² каждая. Суммарная площадь теплообмена BPHE для ТН 15 кВт — 0,3–0,6 м². Пластины могут быть с шагом гофры H (высокая турбулентность, высокий k, больший перепад давления) или L (меньшая турбулентность, меньший k, меньший перепад давления). Для конденсаторов ТН рекомендуются пластины с промежуточным или высоким углом гофрирования (угол 45–65°).
Каталог BPHE для конденсаторов ТН: Паяные теплообменники S22.ru. Для подбора укажите: мощность ТН, хладагент, температуры теплоносителя на входе и выходе.
3. Температуры конденсации для разных систем отопления
Температура конденсации хладагента — ключевой параметр конденсатора ТН. Она определяет максимально достижимую температуру теплоносителя и напрямую влияет на COP системы.
| Система отопления | T теплоносителя под/об, °C | T конденсации, °C | COP (от грунта) |
|---|---|---|---|
| Тёплый пол (низкотемп.) | 35/30 | 40–45 | 4,5–5,5 |
| Тёплый пол (стандарт) | 40/35 | 45–50 | 4,0–5,0 |
| Фанкойлы (низкотемп.) | 45/40 | 50–55 | 3,5–4,5 |
| Конвекторы | 50/45 | 55–60 | 3,2–4,0 |
| Радиаторы (новые здания) | 55/45 | 60–65 | 2,8–3,5 |
| Радиаторы (старые здания) | 70/55 | 75–80 | 2,0–2,8 |
| ГВС (бойлер) | 55/— | 60–65 | 2,8–3,5 |
При проектировании системы с ТН в первую очередь нужно определить минимально достижимую температуру конденсации — она задаётся температурным режимом системы отопления. Если снизить температуру конденсации невозможно (например, старые радиаторы требуют 70°C), необходимо либо заменить отопительные приборы на более эффективные, либо рассматривать ТН только как дополнение к существующей системе, а не основной источник тепла. Подробнее о схемах ТН+ИТП: Тепловой насос + ИТП: схема подключения.
4. Влияние температуры конденсации на COP
Снижение температуры конденсации на 10°C (при неизменной температуре испарения) увеличивает COP реального теплового насоса на 15–25%. Именно поэтому тёплый пол с температурой 35/30°C обеспечивает значительно более экономичную работу ТН, чем радиаторная система 70/55°C.
Конденсатор, подобранный с запасом площади (15–20%), снижает рабочую температуру конденсации на 3–5°C относительно минимально допустимой. Это повышает COP реального ТН на 5–10% без каких-либо изменений в компрессоре или контуре хладагента. Инвестиция в более крупный конденсатор — один из самых дешёвых способов повысить энергоэффективность системы. Об энергоэффективности: раздел 16.
| T конденсации | T испарения (грунт) | COP идеальный | COP реальный (~60% от идеального) |
|---|---|---|---|
| 40°C (313 K) | 0°C (273 K) | 7,8 | 4,7 |
| 50°C (323 K) | 0°C (273 K) | 6,5 | 3,9 |
| 60°C (333 K) | 0°C (273 K) | 5,5 | 3,3 |
| 70°C (343 K) | 0°C (273 K) | 4,9 | 2,9 |
| 80°C (353 K) | 0°C (273 K) | 4,4 | 2,6 |
5. Расчёт конденсатора теплового насоса
Алгоритм расчёта конденсатора ТН
Q конденсатора
Q конд = Q ТН (тепловая мощность насоса)
T конденсации
T конд = T теплоносителя вых + ΔT мин (5°C)
LMTD
ΔT1 = T конд – T вх теплон.; ΔT2 = T конд – T вых теплон.
k коэффициент
k = 2 500–5 000 Вт/м²·К (BPHE при конденсации)
F площадь
F = Q / (k × LMTD), запас 15–20%
Подбор модели
Выбрать BPHE с ближайшей большей F из каталога
Пример расчёта: конденсатор для ТН 15 кВт, тёплый пол
Исходные данные: Q конд = 15 кВт. Теплоноситель: вода 35/30°C (подача/обратка). Конденсация R32 при 42°C.
LMTD: ΔT1 = 42–30 = 12°C, ΔT2 = 42–35 = 7°C. LMTD = (12–7)/ln(12/7) = 5/0,539 = 9,3°C.
F: 15 000 / (4000 × 9,3) = 0,40 м². С запасом 20% → F = 0,48 м². Выбран BPHE B25H-20 (F ≈ 0,5 м²).
Пример расчёта: конденсатор для ТН 30 кВт, радиаторы 55/45°C
Исходные данные: Q конд = 30 кВт. Теплоноситель: вода 55/45°C. Хладагент R410A, конденсация при 62°C.
LMTD: ΔT1 = 62–45 = 17°C, ΔT2 = 62–55 = 7°C. LMTD = (17–7)/ln(17/7) = 10/0,887 = 11,3°C.
k для R410A: Хладагент с высоким давлением, k ≈ 3 500 Вт/м²·К при высоком давлении конденсации.
F: 30 000 / (3500 × 11,3) = 0,76 м². С запасом 20% → F = 0,91 м². Выбран BPHE B25H-40 (F ≈ 1,0 м²).
Вывод: Для режима 55/45°C нужен конденсатор в 2 раза большей площади, чем для тёплого пола 35/30°C при той же мощности — что снижает COP системы.
Влияние расхода теплоносителя на эффективность конденсатора
Расход теплоносителя через конденсатор напрямую влияет на LMTD и k. Рекомендуемая скорость теплоносителя в каналах BPHE — 0,1–0,3 м/с. При скорости ниже 0,05 м/с — ламинарный режим, k снижается на 30–50%. При скорости выше 0,5 м/с — высокий перепад давления, повышенный износ насоса. Оптимальный расход для большинства BPHE конденсаторов ТН: Q воды = Q тепл. / (4,186 × ΔT) л/с. При Q = 15 кВт и ΔT = 5°C: Q воды = 15 / (4,186 × 5) = 0,72 л/с = 2,6 м³/ч.
Недостаточный расход теплоносителя — одна из наиболее частых причин снижения COP в полевых условиях. Контролируйте расход циркуляционного насоса и перепад давления на конденсаторе при пусконаладке. Для подбора насоса используйте характеристику BPHE (кривая Dp vs Q), которую предоставляет S22.ru при поставке.
6. Конденсатор ТН для ГВС и десупергитер
Использование десупергитера для нагрева ГВС повышает общий COP системы, так как утилизирует «бросовое» тепло перегрева хладагента. В схемах с тёплым полом и ГВС рекомендуется использовать отдельный конденсатор-десупергитер на 20–30% мощности для нагрева ГВС с температурой 55–65°C, а основной конденсатор — для теплоносителя системы отопления 35–45°C. Читайте: Тепловой насос для отопления дома: роль теплообменника.
Паяные теплообменники для системы ГВС в связке с ТН: каталог паяных ТО S22.ru. При нагреве ГВС важно использовать нержавеющую сталь AISI 316L для контакта с питьевой водой.
Схема с двумя конденсаторами: отопление + ГВС
Оптимальная схема ТН для совмещённого отопления и ГВС: основной конденсатор для теплоносителя системы отопления (35–45°C) + десупергитер (малый BPHE) для нагрева ГВС (55–65°C). Хладагент проходит сначала через десупергитер (зона перегрева, T = 60–90°C), затем — через основной конденсатор (зона конденсации, T = 40–50°C), затем — расширительный вентиль и испаритель. Такая схема обеспечивает: COP системы отопления 4–5, температуру ГВС 55–65°C без электродонагрева, суммарный COP с учётом ГВС — 3,5–4,5.
7. Материалы и совместимость с хладагентами
| Хладагент | Материал пластин | Пайка | Макс. давление конд. |
|---|---|---|---|
| R32 | AISI 316L | Медная | до 30 бар |
| R410A | AISI 316L | Медная | до 45 бар |
| R134a | AISI 316L | Медная | до 25 бар |
| R290 (пропан) | AISI 316L | Медная | до 20 бар |
| R744 (CO2) | AISI 316L | Никелевая | до 130 бар (транскрит.) |
| R717 (NH3) | AISI 316L | Никелевая | до 30 бар |
Аммиачные тепловые насосы требуют кожухотрубных конденсаторов или конденсаторов с никелевой пайкой. Медная пайка в контакте с аммиаком образует комплексные соединения и разрушается. Подробнее о хладагентах: Хладагенты R410A, R32, R290: влияние на теплообменник.
8. Как подобрать конденсатор для ТН
Правильный подбор конденсатора требует точных исходных данных. Ошибка в температурах теплоносителя на 5°C приводит к ошибке в площади теплообмена на 15–25%. Слишком маленький конденсатор снижает COP и может вызвать аварийную защиту по высокому давлению. Слишком большой — увеличивает стоимость системы без существенного прироста COP (закон убывающей отдачи: площадь конденсатора более 40% сверх расчётной не даёт заметного прироста COP).
Для корректного подбора конденсатора укажите инженеру S22.ru следующие параметры:
| Параметр | Для отопления | Для ГВС |
|---|---|---|
| Тепловая мощность ТН | Ваш расчёт, кВт | Ваш расчёт, кВт |
| Хладагент | R32, R410A, R717... | То же |
| T конденсации хладагента | 40–75°C | 60–70°C |
| T теплоносителя вх/вых | 30/35°C (тёплый пол) | 10/55°C (ГВС) |
| Расход теплоносителя | м³/ч (из расчёта системы) | м³/ч |
| Макс. давление теплоносителя | бар | бар |
Оставьте заявку с параметрами — рассчитаем площадь конденсатора и подберём модель из каталога за 2 часа.
При наличии нескольких проектных вариантов (тёплый пол или радиаторы) инженер S22.ru рассчитает оба варианта с расчётным COP и капитальными затратами — это поможет принять взвешенное проектное решение. Стоимость конденсатора BPHE для ТН 15 кВт (тёплый пол) — от 12 000 руб. Для ТН 30 кВт (радиаторы) — от 22 000 руб. Поставка со склада Москвы — 1 рабочий день.
9. Обслуживание конденсатора теплового насоса
Конденсатор ТН служит 15–25 лет при соблюдении регламента обслуживания. Основные угрозы ресурсу: жёсткая вода (накипь), кислый теплоноситель (pH менее 7), механические примеси (абразивный износ), замерзание теплоносителя (разрыв пластин), вибрация без амортизаторов (усталостные трещины в пайке). Регулярный контроль качества теплоносителя — ключевая профилактическая мера.
Конденсатор ТН (контур теплоносителя) загрязняется карбонатными отложениями при жёсткой воде. Даже при нормальной жёсткости воды рекомендуется профилактическая проверка каждые 3 года. Сервисный регламент:
- Ежегодно: контроль pH теплоносителя (норма 7–9), проверка перепада давления на конденсаторе
- Каждые 3 года: химическая промывка 5% лимонной кислотой или специализированным реагентом
- При pH ниже 7: немедленная проверка — кислая среда говорит о деградации антикоррозийных присадок
- После промывки: нейтрализация 2% раствором соды, промывка чистой водой, контроль pH
Жёсткость воды и ресурс конденсатора
Жёсткость воды — главный фактор, сокращающий ресурс конденсатора. Карбонатные отложения (накипь) образуются при нагреве воды и откладываются на теплопередающей поверхности пластин. Слой накипи толщиной 1 мм снижает теплопередачу на 10–20%.
| Жёсткость воды | Оценка | Рекомендация | Периодичность промывки |
|---|---|---|---|
| до 3 мг-экв/л (мягкая) | Отличная | Стандартный BPHE | Раз в 5–7 лет |
| 3–5 мг-экв/л (умеренная) | Хорошая | Стандартный BPHE | Раз в 3–5 лет |
| 5–10 мг-экв/л (жёсткая) | Нежелательная | Умягчитель или BPHE Ti | Раз в 1–2 года |
| более 10 мг-экв/л (очень жёсткая) | Критическая | Обязателен умягчитель | Ежегодно без умягчителя |
Для систем с жёсткой водой рекомендуем конденсаторы с титановыми пластинами — они значительно дольше сопротивляются отложениям и коррозии. Подробнее о теплоносителях: Как выбрать теплоноситель для теплообменника.
10. Decision table: выбор конденсатора для ТН
| Система отопления / условия | Тип конденсатора | Особенности |
|---|---|---|
| Тёплый пол 35/30°C, ТН до 30 кВт | BPHE B25H-24..40 | Медная пайка, оптимальный COP |
| Радиаторы 55/45°C, ТН до 30 кВт | BPHE B25H-40..60 | Медная пайка, увеличенная площадь |
| Промышленный ТН 100–500 кВт | Кожухотрубный | Высокое давление, ремонтопригодность |
| ГВС до 60°C + отопление тёплый пол | 2 BPHE (десупергитер + конд.) | Разные температурные уровни |
| ТН с NH3 (аммиак) | Кожухотрубный никелевый | Нет меди в системе! |
| ТН с CO2 (R744) | BPHE высокого давления | Транскритический цикл, до 130 бар |
Кейс: замена конденсатора ТН вода-вода 25 кВт
Ситуация: Конденсатор BPHE B25H-40 вышел из строя через 7 лет — коррозионный свищ из-за жёсткости воды 12 мг-экв/л.
Решение: Замена на BPHE B25H-40 из титановых пластин Ti Gr.1 с медной пайкой. Установлен умягчитель воды на линии теплоносителя отопления.
Результат: Система работает 4 года без нареканий. Жёсткость воды снижена до 2 мг-экв/л.
11. Связанные темы кластера K12
Также смотрите K3 кластер: Конденсаторы кожухотрубные КНГ — промышленные конденсаторы хладагентных систем.
12. Кожухотрубные конденсаторы: кластер K3

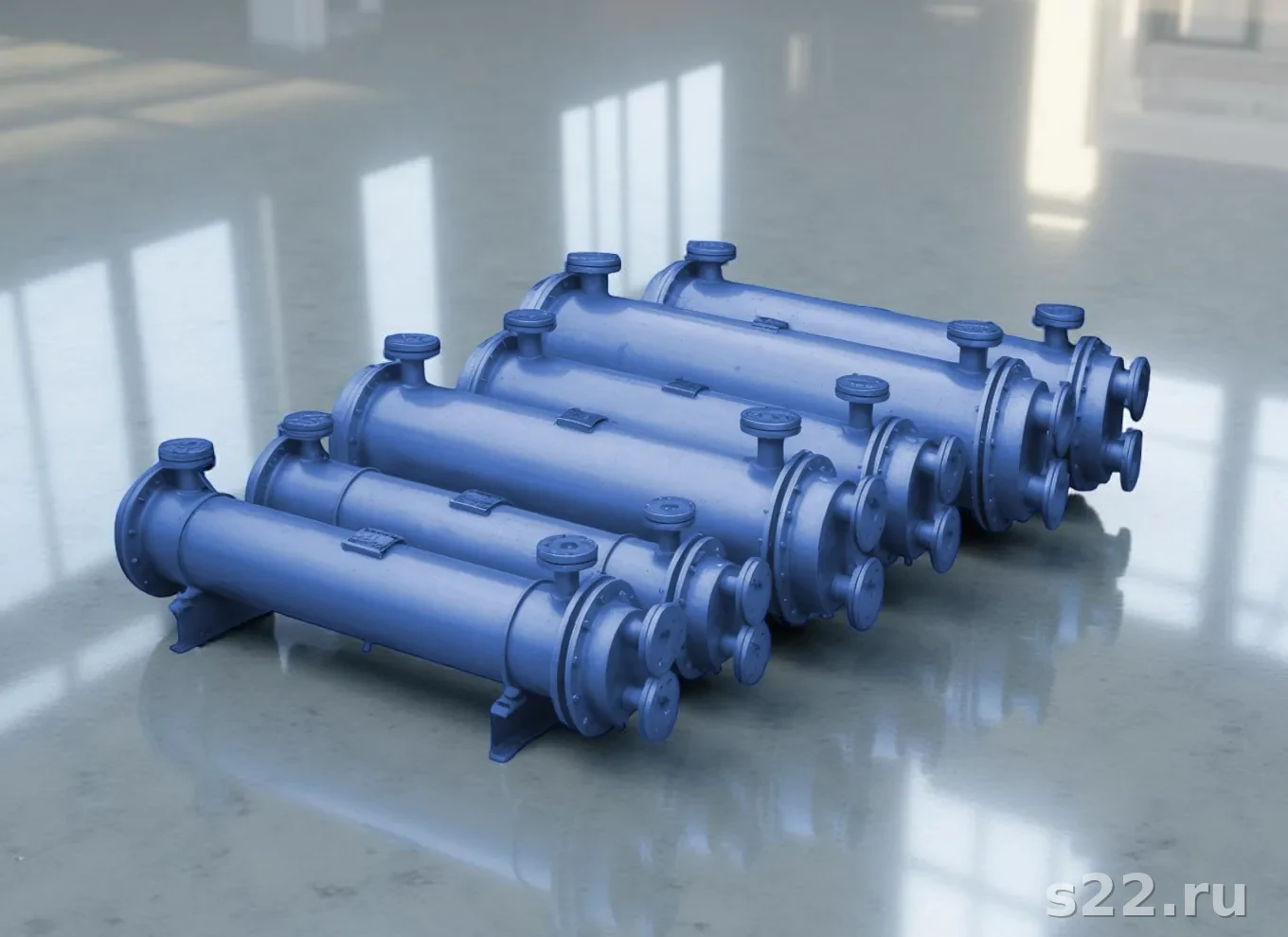

Для промышленных тепловых насосов (от 50 кВт) применяются кожухотрубные конденсаторы серий КНГ. В отличие от BPHE, кожухотрубные конденсаторы допускают очистку труб механическим способом и ремонт без замены всего аппарата. Ниже — сравнение паяного (BPHE) и кожухотрубного (КТ) конденсатора для ТН по ключевым параметрам:
| Параметр | BPHE (паяный) | КНГ (кожухотрубный) |
|---|---|---|
| Мощность ТН | 5–100 кВт | 50–2 000 кВт |
| Коэффициент k, Вт/м²·К | 2 500–5 000 | 800–1 500 |
| Рабочее давление хладагента | до 45 бар (до 130 для CO2) | до 30 бар стандарт, до 60 специальный |
| Обслуживание | Химическая промывка | Механическая + химическая |
| Совместимость с NH3 | Только с никелевой пайкой | Стандартная сталь + никель |
| Пиковые нагрузки | Ограничены LMTD | Лучше переносит пиковые нагрузки |
| Массогабарит | Компактный, лёгкий | Крупный, тяжёлый |
| Стоимость | Ниже до 50 кВт | Эффективнее от 100 кВт |
Линейка кожухотрубных конденсаторов КНГ с паяными пластинами — статьи кластера K3: КНГ-80, 120, 200, 300, 400. Для выбора типа конденсатора под конкретный проект используйте форму заявки — инженер S22.ru рассчитает оба варианта.
Когда выбрать кожухотрубный конденсатор КНГ вместо BPHE
Кожухотрубные конденсаторы КНГ целесообразны в следующих ситуациях: мощность ТН от 100 кВт, хладагент аммиак (R717), требование к механической чистке без останова системы, высокое содержание механических примесей в теплоносителе, давление теплоносителя выше 16 бар. В остальных случаях BPHE обеспечивает лучший удельный теплосъём при меньших габаритах и стоимости.
КНГ серии 80–400 — кожухотрубные теплообменники с секциями паяных пластин в корпусе. Они сочетают преимущества паяных пластин (высокий k) и кожухотрубного корпуса (высокое давление, ремонтопригодность). Применяются в системах промышленного холода, больших ТН и каскадных установках. Подробнее: Теплообменники для тепловых насосов: выбор типа.
13. Типичные неисправности конденсатора ТН и диагностика
Своевременная диагностика конденсатора позволяет избежать аварийных остановок теплового насоса. Ниже — основные симптомы неисправностей с вероятными причинами и методами устранения:
| Симптом | Вероятная причина | Диагностика | Устранение |
|---|---|---|---|
| Рост температуры конденсации выше нормы | Загрязнение со стороны теплоносителя | Перепад давления на конденсаторе выше нормы | Химическая промывка |
| Снижение COP на 15–30% | Накипь на теплопередающей поверхности | Тепловизор (горячие зоны), анализ воды | Промывка, установка умягчителя |
| Шум, вибрация конденсатора | Пузырьковое кипение, неправильный расход | Контроль расхода теплоносителя (литры/мин) | Настройка балансировочного клапана |
| Снижение давления хладагента | Утечка хладагента через свищ | Течеискатель (галогенный или ультразвуковой) | Замена конденсатора или пайка свища |
| Вода в хладагентном контуре | Межконтурная протечка (свищ BPHE) | Анализ влажности хладагента (влагоиндикатор) | Замена конденсатора, осушение контура |
| Выход хладагента в теплоноситель | Разрыв пластины BPHE под высоким давлением | Запах хладагента в теплоносителе, пена | Немедленная замена конденсатора |
14. Ремонт или замена конденсатора ТН: критерии выбора
Решение о ремонте или замене конденсатора принимается исходя из: возраста оборудования, стоимости запчасти, доступности аналога, причины отказа. Общее правило — если конденсатор старше 80% расчётного ресурса, замена экономически выгоднее ремонта.
| Ситуация | Рекомендация | Обоснование |
|---|---|---|
| Одиночный свищ, BPHE новый (до 5 лет) | Замена BPHE | Ремонт пайкой непрактичен для BPHE, новый дешевле |
| КТ конденсатор, течь в трубке | Заглушка трубки | Потеря 2–5% площади — приемлемо, ремонт быстрый |
| Накипь, COP снизился на 20–30% | Промывка + профилактика | Промывка восстанавливает 90–95% эффективности |
| BPHE старше 12–15 лет + свищ | Плановая замена | Ресурс исчерпан, повторные отказы участятся |
| Переход на другой хладагент | Проверить совместимость | R32 vs R410A — разные рабочие давления, BPHE может не подойти |
Подберём аналог конденсатора или рассчитаем новый BPHE под параметры вашей системы: оставьте заявку с указанием марки ТН и хладагента.
При замене конденсатора учитывайте, что модели разных производителей имеют разные размеры присоединительных штуцеров (дюймовые/метрические, резьба/фланец). S22.ru предоставляет полные чертежи с размерами штуцеров для каждой модели, что исключает неожиданности при монтаже аналога.
15. Мониторинг работы конденсатора ТН: ключевые параметры
Постоянный контроль рабочих параметров конденсатора позволяет своевременно выявить деградацию и предотвратить аварийные ситуации. Современные ТН со встроенным контроллером логируют основные параметры автоматически. При отсутствии автоматики — замеры вручную каждые 3–6 месяцев.
| Параметр | Норма | Тревога | Аварийное отключение |
|---|---|---|---|
| Температура конденсации T кон | 35–65°C (по режиму) | Отклонение +5°C от нормы | Превышение +10°C |
| Перегрев на выходе конд. | 0–3°C (жидкий хладагент) | Более 5°C (неполная конд.) | Более 10°C |
| Давление конденсации P кон | По давлению насыщения R32/R410A | Отклонение +3 бар | Превышение Pmax ТО |
| Перепад давления теплоносителя | По паспорту ТО (обычно 0,3–0,8 бар) | Рост 30% от нормы | Рост 80% от нормы |
| Температура теплоносителя вых | По режиму отопления | Отклонение -3°C от задания | Ниже -5°C от задания |
| pH теплоносителя | 7,0–9,0 | pH менее 7,0 | pH менее 6,5 (немедленная замена) |
Ежегодный чеклист обслуживания конденсатора ТН
- Визуальный осмотр: следы коррозии, отложений, подтёки теплоносителя на штуцерах
- Замер давления хладагента: сравнение с нормой насыщения при данной температуре конденсации
- Замер перепада давления теплоносителя: рост более 30% от паспортного — признак загрязнения
- Анализ теплоносителя: pH, жёсткость, содержание хлоридов, концентрация ингибиторов
- Тепловизионное обследование: горячие/холодные зоны конденсатора указывают на неравномерное распределение потока
- Проверка COP: сравнение с паспортными данными при аналогичных условиях (источник тепла, температура теплоносителя)
16. Энергоэффективность системы ТН: роль конденсатора
Конденсатор — ключевой элемент, определяющий COP теплового насоса. Снижение температуры конденсации на 5°C повышает COP на 10–15% при прочих равных условиях. Именно поэтому тёплый пол с температурой теплоносителя 35°C является оптимальной системой отопления для теплового насоса — она обеспечивает минимальную температуру конденсации.
Помимо температурного режима, на энергоэффективность конденсатора влияют: качество теплоносителя (накипь снижает k), правильный расход теплоносителя (обеспечивает расчётный LMTD), ориентация BPHE (противоток максимизирует теплопередачу) и своевременное обслуживание. Совокупность всех факторов может влиять на реальный COP системы в диапазоне ±20–30% от расчётного значения.
| Система отопления | T теплоносителя | T конденсации R32 | COP (ориентир) | Годовые затраты (отн.) |
|---|---|---|---|---|
| Тёплый пол (радиация) | 35/30°C | 42°C | 4,5–5,0 | базис (100%) |
| Низкотемпературные фанкойлы | 40/35°C | 47°C | 4,0–4,5 | ~110% |
| Конвекторы (современные) | 50/40°C | 57°C | 3,5–4,0 | ~125% |
| Радиаторы (низкотемпературный режим) | 55/45°C | 62°C | 3,0–3,5 | ~140% |
| Радиаторы (старый фонд) | 70/55°C | 78°C | 2,2–2,7 | ~185% |
Данные таблицы — расчётные ориентиры при T испарения = 0°C (грунтовой ТН) и зоне комфорта. Реальные значения зависят от марки ТН, системы управления и условий эксплуатации. Для воздушных ТН при морозе -15°C COP снижается на 30–50% относительно табличных значений при +7°C источника.
Данные таблицы объясняют, почему установка теплового насоса в дом со старыми радиаторами (70/55°C) не даёт экономии: при COP = 2,4 стоимость тепла от ТН сравнима с газовым котлом. Конденсатор, рассчитанный под режим 70°C, требует значительно большей площади теплообмена, чем под 40°C — это увеличивает стоимость оборудования.
Кейс: реконструкция системы отопления при установке ТН
Задача: Дом 200 м², старые чугунные радиаторы, режим 70/55°C. Клиент хочет установить ТН вместо газового котла.
Проблема: При T конд = 78°C и T исп = 5°C (воздушный ТН), COP = 2,3. Экономия минимальная.
Решение S22.ru: Замена 40% радиаторов на увеличенные модели + добавление 60 м² тёплого пола. Режим снижен до 55/45°C → COP вырос до 3,2. Окупаемость инвестиций в реконструкцию — 4 года за счёт экономии электроэнергии.
Подробнее об оптимальных системах для ТН: Тепловой насос для отопления дома: выбор теплообменника и схема.
Выбор системы отопления при проектировании с ТН имеет долгосрочный экономический эффект. Инвестиция в тёплый пол (или замену радиаторов на увеличенные) полностью окупается за 3–7 лет за счёт экономии электроэнергии при более высоком COP. S22.ru консультирует по оптимальной схеме: опишите вашу систему — поможем выбрать конфигурацию.
17. Монтаж конденсатора теплового насоса: требования и типичные ошибки
Правильный монтаж конденсатора напрямую влияет на COP и ресурс оборудования. Ниже — ключевые требования и наиболее частые ошибки монтажа, которые диагностируют инженеры S22.ru при сервисных выездах.
Основные требования к монтажу
- Ориентация BPHE: штуцеры хладагента — вертикально (вход газа сверху, выход жидкости снизу); теплоноситель — встречный поток (входит снизу, выходит сверху) для максимальной теплоотдачи
- Уклон конденсатора: не менее 3° для отвода конденсата хладагента при запуске — предотвращает гидроудар в компрессоре
- Термоизоляция: теплоизолировать корпус конденсатора и трубопроводы теплоносителя — потери тепла снижают COP на 2–5%
- Запорная арматура: шаровые краны на подаче и обратке теплоносителя для возможности промывки без останова системы
- Сервисные штуцеры: штуцеры Шредера на хладагентных линиях — для замера давления и заправки хладагента
- Фильтр теплоносителя: сетчатый фильтр (грязевик) на подаче теплоносителя — защищает от механических загрязнений, которые истирают пластины
- Амортизаторы вибрации: гибкие вставки на хладагентных и водяных линиях — снижают вибрацию от компрессора и предотвращают усталостные трещины в пайке
Типичные ошибки монтажа и их последствия
| Ошибка монтажа | Последствие | Как исправить |
|---|---|---|
| Параллельный поток теплоносителя (не противоток) | Снижение теплопередачи на 15–30% | Перепутать подачу и обратку теплоносителя местами |
| Отсутствие фильтра теплоносителя | Засорение конденсатора через 1–3 года, рост перепада давления | Установить грязевик DN25–50 на обратной линии |
| Жёсткая обвязка без гибких вставок | Вибрационные трещины в пайке BPHE через 3–7 лет | Установить гибкие металлические вставки |
| Отсутствие воздухоотводчика | Воздушная пробка снижает теплоотдачу, кавитация насоса | Автоматический воздухоотводчик в верхней точке |
| Без термоизоляции конденсатора | Потери тепла 2–5%, конденсация влаги на поверхности | Скорлупа из вспененного полиэтилена или каучука |
| Рабочее давление теплоносителя выше Pmax BPHE | Деформация пластин, потеря герметичности | Редуктор давления или выбор BPHE с соответствующим Pmax |
Правильный монтаж конденсатора — обязательное условие гарантийного обслуживания. S22.ru предоставляет монтажную схему для каждой поставляемой позиции.
18. Конденсатор для разных типов тепловых насосов
Конфигурация конденсатора зависит от типа теплового насоса. Грунтовые, воздушные и водяные ТН имеют разные диапазоны температур конденсации и требования к конденсатору.
| Тип ТН | T испарения | T конденсации | Тип конденсатора | Особенности |
|---|---|---|---|---|
| Грунтовый вертикальный (геотермал) | 0…+5°C (стабильно) | 35–55°C | BPHE стандарт | Стабильный COP 4–5, BPHE служит 20+ лет |
| Грунтовый горизонтальный | -5…+5°C (сезонно) | 35–55°C | BPHE с запасом 20% | Сезонные колебания — нужен больший запас площади |
| Воздух-вода (моноблок, сплит) | -20…+15°C | 35–65°C | BPHE с широким диапазоном | COP снижается при морозе, конденсатор работает на предельных режимах |
| Вода-вода (водоём, скважина) | +4…+12°C | 35–50°C | BPHE стандарт/титановый | Агрессивные примеси в воде — рассмотреть титановые пластины |
| ТН для ГВС (тепловой насос-бойлер) | 10–25°C (воздух помещения) | 55–65°C | BPHE с десупергитером | Нержавеющие пластины AISI 316L для контакта с питьевой водой |
| Промышленный ТН с NH3 | -15…+5°C | 40–70°C | КТ с никелевой пайкой | Аммиак разрушает медь, обязателен никель |
Подробнее о грунтовых ТН и геотермальных схемах: Грунтовой теплообменник для теплового насоса: вертикальный и горизонтальный. О воздушных ТН: Тепловой насос воздух-вода: теплообменник и схема обвязки.
19. Итог: как выбрать конденсатор теплового насоса
Выбор конденсатора определяется тремя ключевыми параметрами: тепловой мощностью ТН, температурным режимом системы отопления и хладагентом. Чем ниже температура конденсации — тем меньше площадь конденсатора и выше COP. Паяный BPHE — оптимален для большинства бытовых и коммерческих тепловых насосов до 100 кВт.
- Для тёплого пола 35/30°C и ТН 15–30 кВт → BPHE серии B25H, площадь 0,3–0,7 м²
- Для радиаторов 55/45°C и ТН 15–30 кВт → BPHE с большей площадью, серия B25H-50..80
- Для промышленных ТН от 100 кВт → кожухотрубный конденсатор, серия КНГ
- Для ГВС выше 55°C → BPHE с зоной десупергитера или отдельный конденсатор-десупергитер
- Для аммиачных ТН → кожухотрубный конденсатор с никелевой пайкой
Оставьте заявку с параметрами вашего теплового насоса — инженер S22.ru рассчитает конденсатор и предложит оптимальную модель с учётом хладагента, мощности и системы отопления.
Статьи K12 кластера по связанным темам: Испаритель ТН: пластинчатый vs кожухотрубный, Хладагенты R410A, R32, R290, ТН + ИТП: схема, ТН для дома, Грунтовой теплообменник.
