1. Что такое теплообменник теплового насоса
В каждом тепловом насосе обязательно присутствуют два теплообменника: испаритель и конденсатор. Именно через них происходит передача тепловой энергии между внешним источником и контуром отопления. Без высокоэффективных теплообменников КПД теплового насоса (COP) существенно снижается. Подберём теплообменник под ваш тепловой насос — расчёт за 2 часа.
В системах с тепловыми насосами теплообменники работают в условиях фазовых переходов хладагента (кипение в испарителе, конденсация в конденсаторе), что предъявляет особые требования к их конструкции, материалам и расчёту.
2. Типы теплообменников в тепловых насосах
Выбор типа теплообменника определяется мощностью установки, видом хладагента, давлением в контуре и условиями эксплуатации. Для тепловых насосов применяют несколько основных типов теплообменников:
| Тип ТО | Мощность ТН | k, Вт/м²·К | Преимущества | Ограничения |
|---|---|---|---|---|
| Паяный пластинчатый | 5–200 кВт | 2 000–5 000 | Компактность, высокий КПД, малый объём хладагента | Нельзя разобрать для чистки, чувствителен к загрязнениям |
| Кожухотрубный DX | 50–2 000 кВт | 800–1 800 | Высокое давление (до 50 бар), ремонтопригодность | Большие габариты, высокая масса |
| Кожухотрубный затопленный | 100–5 000 кВт | 1 000–2 500 | Эффективное кипение хладагента снаружи труб | Требует большого объёма хладагента |
| Пластинчатый разборный | Редко в ТН | 3 000–6 000 | Возможность разборки и чистки | Уплотнения не выдерживают хладагенты под высоким давлением |
| Коаксиальный | до 30 кВт | 1 500–3 000 | Компактность, трубка в трубке | Малая площадь поверхности |
Для бытовых тепловых насосов воздух-вода и вода-вода мощностью до 50 кВт наиболее распространены паяные пластинчатые теплообменники. Они обеспечивают высокую интенсивность теплообмена при минимальных габаритах.
3. Испаритель теплового насоса: конструкция и параметры
Рабочие параметры испарителя определяются типом источника тепла. Для грунтового контура (вертикальные зонды) температура рассола на входе в испаритель составляет 0…+5°C в режиме нагрева. Для воздушных ТН испаритель работает при температуре хладагента –15…–5°C. Подробнее об испарителях: Испаритель теплового насоса: пластинчатый vs кожухотрубный.
Для воздушных тепловых насосов испаритель может быть пластинчатым или оребрённым (fin-and-tube). В системах с грунтовым или водяным источником применяются паяные пластинчатые или кожухотрубные испарители. Выбор зависит от вида теплоносителя и режима работы. Подробнее: Испаритель теплового насоса: пластинчатый vs кожухотрубный. Также смотрите каталог кожухотрубных теплообменников для промышленных ТН.
Режимы работы испарителя
| Источник тепла | T на входе, °C | T испарения хладагента, °C | LMTD, °C |
|---|---|---|---|
| Грунт (горизонт.) | +2…+5 | –5…0 | 5–8 |
| Грунт (вертикальные зонды) | +3…+7 | –3…+2 | 4–7 |
| Грунтовые воды | +7…+12 | 0…+5 | 5–9 |
| Поверхностные воды | +4…+10 | –2…+4 | 5–8 |
| Воздух (наружный) | –15…+15 | –20…+10 | 5–10 |
При температуре испарения ниже 0°C на поверхности испарителя возможно обмерзание. Для воздушных тепловых насосов это штатный режим — предусматривается цикл оттайки. Подробнее: Размораживание испарителя теплового насоса.
4. Конденсатор теплового насоса: расчёт и типы
Конденсатор теплового насоса передаёт тепло от хладагента в систему отопления. Температура конденсации хладагента определяет максимальную температуру теплоносителя в системе отопления. Низкотемпературные системы (тёплый пол) требуют конденсации при 40–50°C, радиаторные — при 55–65°C. Подробнее: Конденсатор теплового насоса: расчёт, подбор, типы.
| Система отопления | T теплоносителя, °C | T конденсации, °C | COP насоса |
|---|---|---|---|
| Тёплый пол (низкотемп.) | 30–40 | 40–50 | 3,5–5,0 |
| Фанкойлы | 40–50 | 50–60 | 3,0–4,5 |
| Радиаторы (старые здания) | 55–65 | 65–75 | 2,5–3,5 |
| ГВС (бойлер) | 55–60 | 65–70 | 2,5–3,5 |
Пример расчёта: конденсатор для ТН 30 кВт
Исходные данные: Тепловой насос вода-вода 30 кВт, система радиаторного отопления. Теплоноситель — вода 50/40°C. Хладагент R410A, конденсация при 55°C.
Расчёт: LMTD = (55–40 + 55–50) / ln((55–40)/(55–50)) = (15+5) / ln(3) = 20 / 1,099 = 18,2°C. При k = 3 500 Вт/м²·К: F = 30 000 / (3 500 × 18,2) = 0,47 м².
Результат: Выбран паяный теплообменник с площадью поверхности 0,55 м² (запас 17%). Модель B25H-40 (40 пластин, площадь 0,6 м²).
5. Паяные пластинчатые ТО для тепловых насосов
Паяные пластинчатые теплообменники — основной тип теплообменников для бытовых и коммерческих тепловых насосов мощностью до 100–200 кВт. Пластины из нержавеющей стали AISI 316L, соединённые медной или никелевой пайкой, формируют компактный и высокоэффективный аппарат. Каталог паяных ТО: раздел паяных теплообменников.
Преимущества паяных ТО для тепловых насосов
- Компактность: высокая площадь теплообмена на единицу объёма (400–600 м²/м³)
- Малый объём хладагента в контуре (важно для озонобезопасных хладагентов)
- Высокий коэффициент теплопередачи 2 000–5 000 Вт/м²·К при фазовых переходах
- Совместимость с R32, R410A, R407C, R134a, R290, R744 (CO2)
- Стандартизированные присоединительные размеры (DN15–DN65)
При выборе паяного ТО для испарителя ТН важно правильно указать направление потоков. В испарителе хладагент кипит в одних каналах, рассол или вода — в других. Неправильная ориентация потоков снижает эффективность на 15–25%.

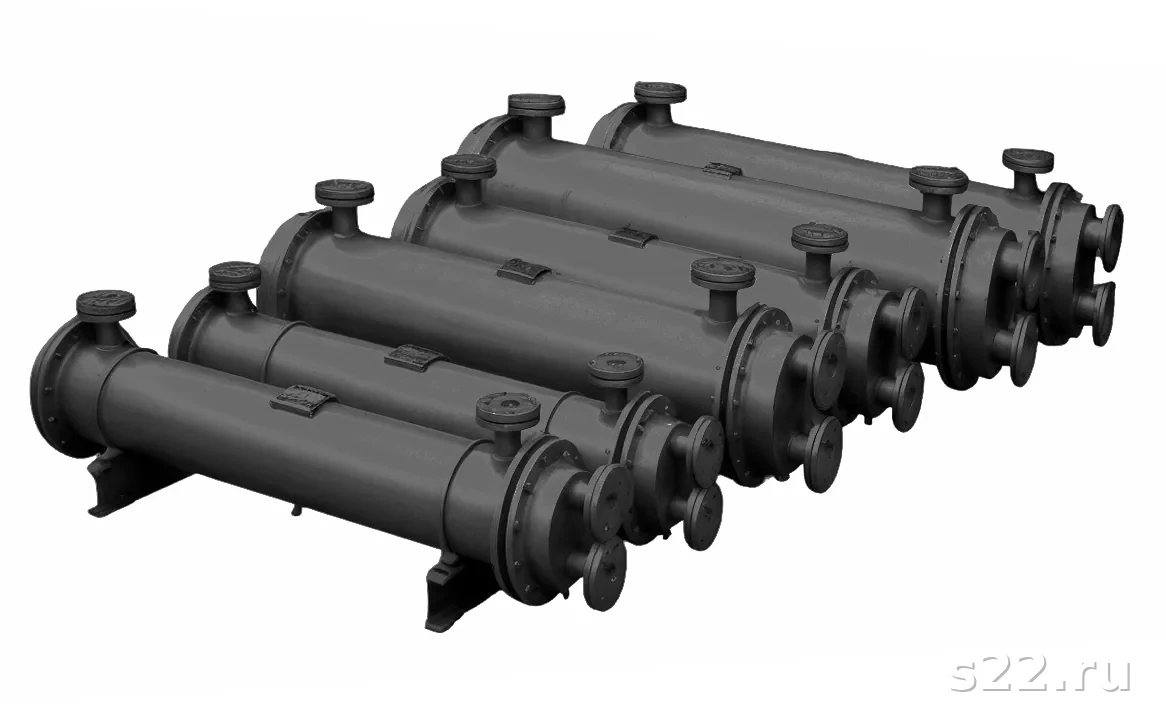

6. Кожухотрубные испарители и конденсаторы для ТН
Кожухотрубные теплообменники применяются в промышленных тепловых насосах мощностью от 50 до нескольких тысяч кВт. Существуют два основных типа: с расширением DX (хладагент внутри труб) и затопленного типа (хладагент снаружи труб). Каталог кожухотрубных ТО: кожухотрубные теплообменники.
Для тепловых насосов промышленного класса кожухотрубные испарители предпочтительны при работе с аммиаком (NH3), R717 и другими промышленными хладагентами. Они обеспечивают высокую надёжность, возможность замены отдельных труб и работу при давлениях до 50 бар.
Пример: промышленный ТН 500 кВт для завода
Исходные данные: ТН для отопления цеха. Хладагент — R717 (аммиак). Источник тепла — грунтовые воды 10°C. Мощность 500 кВт.
Решение: Кожухотрубный испаритель затопленного типа ИКТ-200 с площадью теплообмена 120 м², кожухотрубный конденсатор ТК-250 с площадью 95 м².
Результат: COP системы 4,2, экономия по сравнению с газовым котлом — 68% энергозатрат, срок окупаемости 4,5 года.
7. Материалы и совместимость с хладагентами
Выбор материалов теплообменника критически важен при работе с хладагентами. Несовместимость материалов с хладагентом или смазочным маслом компрессора приводит к коррозии, разрушению паяных швов и аварийной остановке системы.
| Хладагент | Пластины ТО | Пайка | Уплотнения | Примечание |
|---|---|---|---|---|
| R32, R410A | AISI 316L | Медная или никелевая | — | Стандарт для бытовых ТН |
| R134a, R407C | AISI 316L | Медная | — | Умеренное давление до 26 бар |
| R290 (пропан) | AISI 316L | Медная | EPDM (разборные) | Пожароопасен, минимальный объём хладагента |
| R744 (CO2) | AISI 316L | Никелевая | — | Давление до 130 бар, нужны спец. модели |
| R717 (NH3) | AISI 316L, нерж. | Никелевая | EPDM | Медь несовместима! Только кожухотрубные |
Аммиак (R717) несовместим с медью и её сплавами. При использовании аммиачных тепловых насосов все теплообменники должны быть из нержавеющей стали или алюминия, пайка — никелевая. Медная пайка в контакте с аммиаком разрушается за несколько месяцев.
8. Расчёт теплообменника для теплового насоса
Расчёт теплообменников для ТН сложнее, чем для жидкость-жидкость систем, из-за фазовых переходов хладагента. Коэффициент теплопередачи при кипении и конденсации значительно выше, чем при однофазном течении. Для предварительного подбора достаточно упрощённого расчёта по тепловой нагрузке и LMTD.
Формула расчёта площади теплообменника
F = Q / (k × LMTD), где:
- F — площадь теплообмена, м²
- Q — тепловая нагрузка, Вт
- k — коэффициент теплопередачи, Вт/м²·К (2 000–5 000 для паяных при фазовом переходе)
- LMTD — среднелогарифмический напор, °C
Определить Q
Тепловая мощность ТН (испарителя или конденсатора) в кВт
Задать режим
Температуры входа/выхода теплоносителя и хладагента
Рассчитать LMTD
Средний температурный напор с учётом фазового перехода
Выбрать k
Коэффициент теплопередачи по типу ТО и хладагенту
Вычислить F
F = Q / (k × LMTD) с запасом 15–20%
Подобрать модель
Выбрать ТО с ближайшей большей площадью из каталога
Для точного подбора обратитесь к нашим инженерам — расчёт по вашим параметрам и подбор модели из каталога.
9. Промежуточный теплообменник в схеме ТН
В ряде схем между испарителем и грунтовым (водяным) контуром устанавливается промежуточный теплообменник. Он разделяет контуры: в первичном — антифриз или вода из грунтового контура, во вторичном — хладагент. Это позволяет применять антифриз в грунтовом контуре и не допускать его в контур хладагента. Подробнее: Промежуточный теплообменник в схеме с тепловым насосом.
Промежуточный теплообменник снижает COP ТН на 5–15% из-за дополнительного температурного напора, но обеспечивает безопасность системы и упрощает обслуживание грунтового контура.
10. Как подобрать теплообменник для теплового насоса
Правильный подбор теплообменника — ключ к эффективной работе теплового насоса. Ошибка в подборе ведёт к снижению COP, частым срабатываниям защиты и сокращению ресурса компрессора. Для корректного подбора необходимы следующие параметры. Также читайте: Тепловой насос для отопления дома: роль теплообменника.
Пример: подбор испарителя для ТН вода-вода 20 кВт
Исходные данные: ТН вода-вода, испаритель 20 кВт, хладагент R32. Грунтовые воды 10°C вход / 7°C выход. Кипение хладагента при +3°C.
Расчёт LMTD: ΔT1 = 10–3 = 7°C, ΔT2 = 7–3 = 4°C. LMTD = (7–4)/ln(7/4) = 3/0,56 = 5,4°C.
Площадь: F = 20 000 / (3 500 × 5,4) = 1,06 м². Выбран B25H-80 (80 пластин, F = 1,2 м²). Запас 13%.
| Параметр | Для испарителя | Для конденсатора |
|---|---|---|
| Тепловая нагрузка | Q исп. = Q ТН / COP × (COP–1) | Q конд. = Q ТН + Q комп. |
| Хладагент | R32, R410A, R290, R744, NH3 | То же |
| T кипения хладагента | –20…+10°C | — |
| T конденсации | — | 40–75°C |
| T теплоносителя вх/вых | +3/–2°C (рассол) | 40/50°C (вода) |
| Расход теплоносителя | м³/ч по балансу | м³/ч по балансу |
| Давление в контуре | до 30 бар (паяные) | до 30 бар (паяные) |
Decision table: выбор типа теплообменника для ТН
| Задача / условие | Рекомендуемый тип ТО | Материал пластин | Пайка |
|---|---|---|---|
| Бытовой ТН до 30 кВт, R32/R410A | Паяный BPHE | AISI 316L | Медная |
| Коммерческий ТН 30–100 кВт | Паяный BPHE увеличенный | AISI 316L | Медная/никелевая |
| Промышленный ТН 100–500 кВт, R410A | Кожухотрубный DX | Нерж. сталь / Cu-Ni | — |
| Промышленный ТН, аммиак R717 | Кожухотрубный затопленный | AISI 316L (нет меди!) | Никелевая |
| ТН с CO2 (R744) | Паяный высокого давления | AISI 316L | Никелевая |
| Грунтовой контур + антифриз | Промежуточный BPHE | AISI 316L | Медная |
| ТН воздух-вода (обмерзание) | Испаритель с оттайкой | Al или AISI 316L | — |
| Интеграция ТН в ИТП | BPHE или кожухотрубный | AISI 316L | Медная |
Грамотный подбор теплообменника для теплового насоса требует комплексного расчёта с учётом всех режимов работы. Оставьте заявку — инженер S22.ru рассчитает и подберёт оптимальный теплообменник под ваш тепловой насос.
11. Обслуживание теплообменников ТН
Теплообменники тепловых насосов требуют периодического технического обслуживания. Основная проблема — образование карбонатных и биологических отложений на поверхности теплообмена, что снижает коэффициент теплопередачи на 20–40% и увеличивает нагрузку на компрессор.
Визуальный осмотр
Проверка на подтёки, коррозию, состояние присоединений — ежегодно
Контроль давления
Перепад давления на ТО не должен превышать расчётный более чем на 30%
Химическая промывка
Циркуляционная промывка кислотным реагентом через штуцеры — раз в 2–3 года
Контроль теплоносителя
pH 7–9, жёсткость до 5 мг-экв/л, без хлоридов — раз в год
Регулярное обслуживание теплообменников теплового насоса — инвестиция в долгий срок службы оборудования. При своевременной промывке КПД теплообменника сохраняется на уровне 95–98% от исходного. Подробнее о промывке: Промывка теплообменников — методы и реагенты.
Паяные пластинчатые теплообменники нельзя разобрать для механической чистки. При значительных карбонатных отложениях проводят химическую промывку через штуцеры 5%-ным раствором лимонной кислоты или специализированными реагентами. После промывки — нейтрализация и промывка чистой водой.
