Признаки неправильно подобранного материала пластины
При разборке теплообменника для планового ТО или после аварийного останова — первым делом осматривают пластины. Ошибка в выборе марки стали проявляется характерными дефектами, которые видны невооружённым глазом или при увеличении 10-кратной лупой.
Точечная коррозия (питтинг)
Мелкие округлые язвы диаметром 0,1–3 мм на поверхности пластины — классика применения AISI 304 в среде с хлоридами выше 200 мг/л. Питтинг развивается по гребням гофровки, где концентрируется напряжение и нарушена пассивная плёнка. Если на пластине из 304 работала вода с хлоридами 500+ мг/л — ямки глубиной 0,3–0,5 мм появляются уже через 6–12 месяцев.
Потемнение и цветовые разводы
Равномерное потемнение пластины до коричневого или чёрного цвета — признак высокотемпературного окисления или работы с маслами. Характерные оранжево-рыжие разводы указывают на отложения гидроксида железа (продукт коррозии углеродистых деталей системы, а не самой пластины). Зеленоватый налёт в зоне портов — медная коррозия арматуры, попадающая на нержавейку.
Щелевая коррозия
Разрушение металла в зазорах — под прокладкой, в зоне паза, под отложениями. Образуется там, где нет движения электролита и развивается кислая среда. Для стали 316L критичны зазоры менее 0,1 мм при наличии хлоридов. Признак — тёмные полосы по периметру паза прокладки после её снятия.
Трещины и деформация
Трещины по гребням гофровки — усталостное разрушение при гидравлических ударах или вибрации. Деформация (волнистость) пластин — следствие перепрессовки пакета или термических ударов при резком изменении температуры. В обоих случаях проверяйте, не превышали ли реальные параметры допустимые для данного материала.

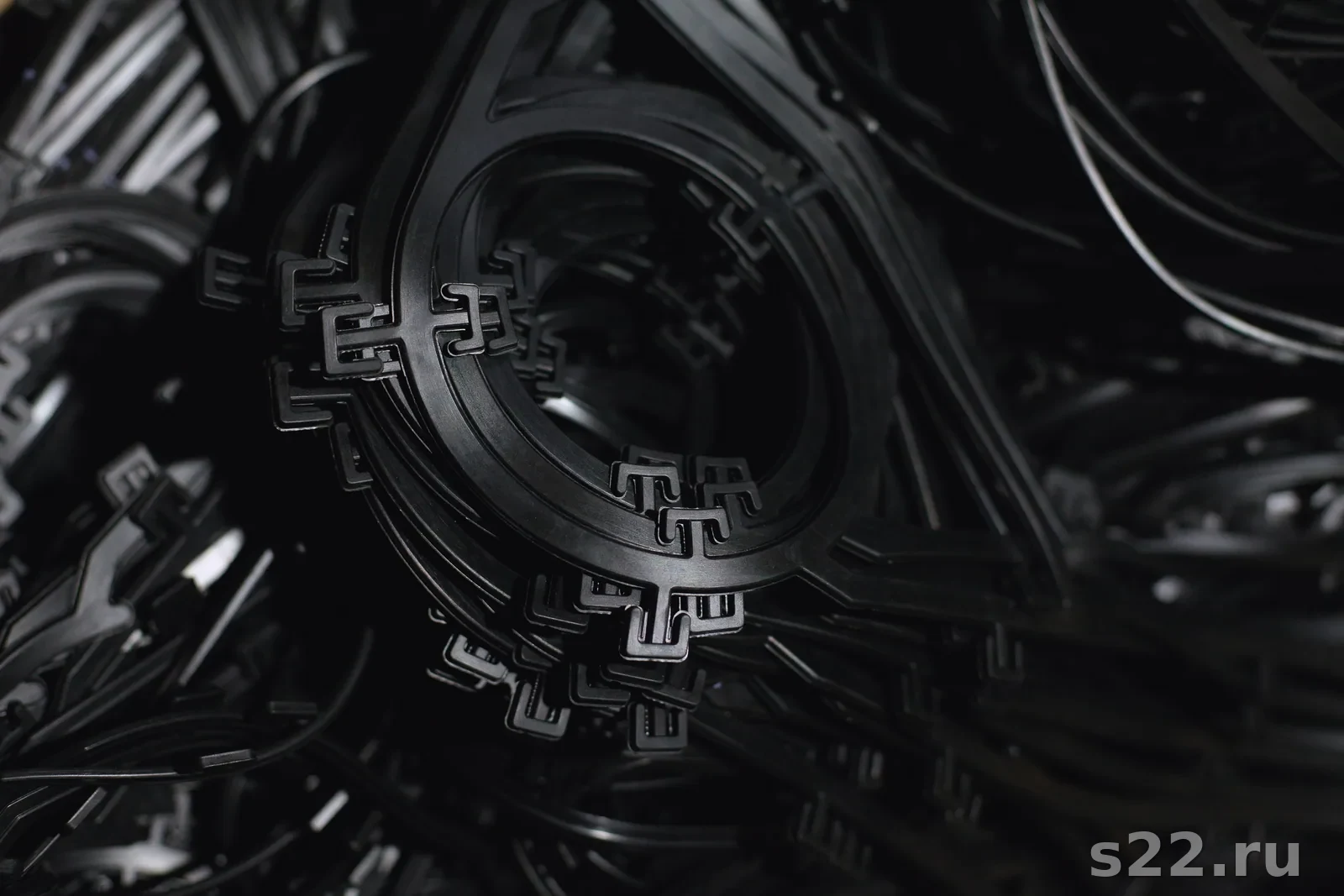

Признаки неправильно подобранной прокладки
Прокладка — расходный элемент, но её состояние после демонтажа точно показывает, совместим ли материал с рабочей средой. Правила выбора прокладок определяют базовые критерии совместимости, но только осмотр после реальной работы выявляет скрытые проблемы.
Набухание
Прокладка выступает за края паза, поверхность вздута и мягкая на ощупь. Измерьте толщину штангенциркулем и сравните с паспортной: рост более 10% означает химическое набухание. Чаще всего набухает NBR в контакте с минеральными маслами, содержащими ароматические углеводороды, и при температуре выше 120 °C. EPDM набухает в нефтепродуктах, Viton — в горячих кетонах и эфирах.
Усадка и растрескивание
Прокладка твердеет, становится хрупкой, трещины появляются по углам и радиусным участкам. Усадка происходит при температуре выше допустимого предела материала: NBR разрушается выше 120 °C, EPDM — выше 160 °C. Трещины по торцу указывают на механическое перенапряжение или химическую деградацию.
Вымывание пластификатора
Поверхность прокладки становится липкой или оставляет тёмный след на пальце. Пластификатор вымывается агрессивными растворителями, щелочными растворами или горячей водой при температуре выше 100 °C. После вымывания прокладка теряет эластичность и не обеспечивает герметичность при тепловых деформациях.
4 метода проверки материалов
Существует четыре основных инструментальных и лабораторных метода, позволяющих объективно оценить правильность подбора материалов. Рассмотрим каждый из них подробно.
Метод 1: Визуальный осмотр при разборке
Наиболее доступный метод, не требующий оборудования. Выполняется при каждом плановом ТО.
Порядок осмотра пластин
- Промойте пластины тёплой водой или слабым кислотным раствором (2% HNO3) и просушите
- Осмотрите поверхность при косом освещении — питтинг проявляется как матовые пятна и ямки
- Проверьте периметр паза — щелевая коррозия даёт тёмные полосы под прокладкой
- Осмотрите портовые отверстия — зона вокруг портов нагружена максимально
- Проверьте гребни гофровки — трещины усталости начинаются именно там
- Взвесьте 5–10 пластин и сравните с паспортной массой — потеря более 1% означает значительную коррозию
Порядок осмотра прокладок
- Снимите прокладку с паза без острых инструментов — повреждения при демонтаже исказят оценку
- Измерьте толщину в 4 точках и запишите результаты
- Оцените упругость: прокладка должна после сжатия на 20% полностью восстановить форму
- Проверьте поверхность на наличие трещин, пузырей, вымывания материала
- Осмотрите паз в пластине — не осталось ли фрагментов разрушенной прокладки
Метод 2: Химический анализ среды
Анализ воды или технологической жидкости позволяет заранее оценить агрессивность среды и проверить, соответствует ли выбранный материал реальным условиям. Особенно критично для оборотных систем охлаждения, где состав воды меняется со временем.
Ключевые параметры анализа
| Параметр | Норма для 304 | Норма для 316L | Требует Ti | Метод определения |
|---|---|---|---|---|
| pH | 6,5–8,5 | 5,0–9,5 | ниже 4 или выше 10 | pH-метр, тест-полоски |
| Хлориды Cl¹¯ | до 200 мг/л | до 1000 мг/л | выше 1000 мг/л | Аргентометрическое титрование |
| Сульфаты SO4²¯ | до 100 мг/л | до 200 мг/л | выше 500 мг/л | Гравиметрия / ИК-спектроскопия |
| Общая жёсткость | до 7 мг-экв/л | до 10 мг-экв/л | н/д (накипь) | Трилонометрическое титрование |
| Взвешенные вещества | до 20 мг/л | до 30 мг/л | до 50 мг/л | Гравиметрический фильтр |
| Сероводород H2S | 0 мг/л | до 1 мг/л | выше 1 мг/л | Йодометрия |
Анализ воды выполняется в аккредитованных лабораториях — стоимость полного анализа 2–5 тыс. рублей, срок 1–3 рабочих дня. Экспресс-анализ хлоридов можно выполнить самостоятельно тест-полосками или компактным фотометром (от 15 тыс. рублей).
Метод 3: XRF-анализ (рентгено-флуоресцентный)
XRF-анализ — самый быстрый способ точно определить марку стали пластины без разрушения образца. Метод работает на приборах, которые сейчас есть у многих металлоторговых компаний и промышленных лабораторий.
Принцип работы
Портативный XRF-анализатор испускает рентгеновское излучение, которое возбуждает атомы металла. Возникающее флуоресцентное излучение имеет характерный спектр для каждого элемента — прибор за 10–30 секунд определяет процентное содержание Fe, Cr, Ni, Mo, Ti, Mn и других элементов с точностью ±0,1%.
Как распознать марку по результатам XRF
| Марка стали | Cr, % | Ni, % | Mo, % | Другие |
|---|---|---|---|---|
| AISI 304 | 17,5–19,5 | 8,0–10,5 | отсутствует | С до 0,08%, Mn до 2% |
| AISI 316L | 16,0–18,0 | 10,0–14,0 | 2,0–3,0 | С до 0,03%, N до 0,1% |
| Титан Gr.1 | — | — | — | Ti 99,5%+, Fe до 0,2% |
| Hastelloy C-276 | 14,5–16,5 | основа | 15,0–17,0 | W 3–4,5%, Co до 2,5% |
| Incoloy 825 | 19,5–23,5 | 38,0–46,0 | 2,5–3,5 | Cu 1,5–3%, Ti 0,6–1,2% |
Если XRF показывает Mo = 0% при заявленной 316L — пластины из более дешёвой 304, что является типичной подменой при поставке аналогов. Если Mo = 2,5% — это действительно 316L. Метод позволяет выявить фальсификат на любом этапе: при приёмке нового ТО или при плановом ТО уже работающего оборудования.
Где заказать XRF-анализ
Услугу предоставляют: металлоторговые компании с сертификационной лабораторией, промышленные НДТ-службы (неразрушающий контроль), независимые испытательные лаборатории. Стоимость одного замера — от 500 до 2000 рублей. Аренда портативного прибора — от 3000 рублей в сутки. Подробнее о материалах пластин теплообменников — в отдельной статье.
Метод 4: Тест прокладки в агрессивной среде
Метод погружения применяется при выборе нового типа прокладки для нестандартной среды или при проверке совместимости аналогового материала.
Стандартная методика испытания
- Подготовьте образец: вырежьте кусочек прокладки 50×50 мм или используйте целую прокладку
- Измерьте начальные параметры: масса (±0,01 г), толщина в 4 точках (±0,01 мм), твёрдость по Шору А
- Приготовьте рабочую среду: берите реальную жидкость из контура или имитат с тем же pH и концентрацией агрессивных компонентов
- Погружение: поместите образец в закрытый контейнер с жидкостью при рабочей температуре ±5 °C
- Выдержка: 168 часов (7 суток) — стандарт по ASTM D471
- Финальные измерения: масса, толщина, твёрдость по Шору, визуальный осмотр
Критерии оценки результата
| Параметр | Допустимо | Предупреждение | Несовместимо |
|---|---|---|---|
| Изменение массы | ±5% | 5–10% | более 10% |
| Изменение толщины | +10% / ¯3% | 10–15% / -3–5% | более 15% / менее -5% |
| Твёрдость по Шору | ±10 единиц | 10–20 единиц | более 20 единиц |
| Визуальный осмотр | Без изменений | Незначительное обесцвечивание | Трещины, пузыри, расслоение |
Тест позволяет за 1 неделю получить данные, которые в реальных условиях проявились бы через 6–12 месяцев. При использовании аналоговых прокладок рекомендуем всегда проводить этот тест перед массовым заказом. Подробнее об устройстве пластин — в профильной статье.
Матрица ошибок: симптом — причина — решение
| Симптом | Вероятная причина | Что сделать |
|---|---|---|
| Точечная коррозия на пластинах из 304 | Хлориды в воде выше 200 мг/л | Анализ воды, замена на 316L или Ti, промывка HNO3 |
| Набухание прокладки NBR | Масла с ароматическими УВ, T выше 120 °C | Замена на Viton FKM, проверка температуры в контуре |
| Усадка и трещины прокладки EPDM | Контакт с нефтепродуктами или T выше 160 °C | Замена на Viton, исключить контакт с маслами |
| Равномерное потемнение пластин 316L | Высокая температура (выше 180 °C), окисление | Проверить рабочую T, при необходимости применить Ti |
| Щелевая коррозия под прокладкой | Хлориды при застое в зазоре паза | Замена на 316L или Ti, промывка с кратковременным стравливанием |
| Трещины по гребням гофровки | Гидравлические удары, вибрация, усталость | Демонтаж пластин, проверка системы защиты от гидроударов |
| Вымывание пластификатора прокладки | Агрессивные растворители, горячая вода выше 100 °C | Тест ASTM D471, замена на PTFE или Viton |
| Рост перепада давления на 15%+ | Загрязнение каналов или деформация прокладок | Разборка, осмотр, промывка реагентом, проверка прокладок |
| Капельная утечка по краям пакета | Прокладка вышла из паза (набухание) или потеряла упругость | Аварийная подтяжка в пределах допуска, при повторении — разборка |
| Смешение контуров без наружной течи | Сквозной питтинг или трещина в пластине | Гидравлическое испытание каждой пластины, замена повреждённых |
Чек-лист: 10 пунктов перед пуском теплообменника
Выполните все пункты перед запуском нового или восстановленного теплообменника, а также после плановой замены прокладок и пластин:
- 1 Проверьте XRF-анализом 3–5 случайных пластин — убедитесь, что марка стали соответствует заявленной (304/316L/Ti)
- 2 Выполните химический анализ рабочей воды — хлориды, pH, сульфаты, жёсткость. Убедитесь, что параметры не превышают допустимые для выбранного материала
- 3 Проведите тест прокладки по ASTM D471 (168 ч погружения) при нестандартной среде или новом поставщике аналогов
- 4 Осмотрите все пластины при сборке — питтинг, трещины, деформация, щелевая коррозия в зоне паза
- 5 Проверьте посадку каждой прокладки в паз — прокладка должна лежать ровно, без перегибов и выступания за края
- 6 Затяните пакет до заводского значения Lmin–Lmax (указано в паспорте ТО). Не затягивайте «до упора» — прокладки деформируются
- 7 Выполните гидравлическое испытание при давлении 1,5×Рраб в течение 30 минут — проверьте отсутствие течей по всему периметру
- 8 Пуск ведите плавно — нарастание температуры не более 30 °C/ч, давления не более 1 бар/мин. Резкий пуск деформирует прокладки
- 9 Контролируйте перепад давления и температуру в первые 24–72 ч после пуска — отклонения более 15% от нормы требуют немедленного осмотра
- 10 Запишите дату пуска, параметры сборки, марки пластин и прокладок, данные анализа воды в журнал обслуживания оборудования
Кейсы из практики
Ситуация: химический завод, теплообменник Alfa Laval М15, пластины AISI 304, оборотная вода охлаждения. Через 14 месяцев работы — смешение контуров, аварийный останов.
Диагностика: при разборке обнаружен сквозной питтинг на 12 из 46 пластин. XRF подтвердил — 304 (Mo отсутствует). Анализ воды показал хлориды 480 мг/л — в 2,4 раза выше допустимого для 304.
Решение: полная замена пакета на пластины AISI 316L, установка дозатора антикоррозийного ингибитора, ежеквартальный мониторинг хлоридов. За 3 года после замены — ни одной аварийной остановки.
Ситуация: компрессорная станция, маслоохладитель с прокладками NBR, синтетическое компрессорное масло PAO, T = 90 °C. Через 8 месяцев — течь по периметру пакета.
Диагностика: при разборке все прокладки выступали из паза на 2–4 мм. Толщина увеличилась с 3,8 до 4,7 мм (+24%). Запах масла из тела прокладки. NBR несовместим с синтетическими маслами PAO при температуре выше 80 °C — растворяется в ароматических компонентах.
Решение: замена всего комплекта прокладок на Viton FKM. Тест образца Viton в PAO при 90 °C (168 ч): изменение массы +1,8%, толщины +2,3% — в норме. За 2 года эксплуатации — без нареканий.
Ситуация: фармацевтическое предприятие, заказ теплообменника с пластинами AISI 316L для системы очищенной воды. Поставщик — малоизвестная компания с ценой ниже рынка на 32%.
Диагностика: при приёмке выполнен XRF-анализ 5 случайных пластин. Результат: Cr 18,1%, Ni 8,6%, Mo — не обнаружен. Это AISI 304, а не 316L, как указано в документах.
Решение: поставщик заменил пакет пластин. Повторный XRF подтвердил Mo = 2,3%. Рекомендация: при заказе теплообменников для фармацевтики, пищевой промышленности и агрессивных сред — XRF при приёмке обязателен. Стоимость проверки 5 пластин — 5 тыс. рублей, цена ошибки — остановка производства.
