Шаг 1: Определить марку теплообменника
Первое, что нужно сделать до заказа пластин или прокладок — точно идентифицировать модель теплообменника. Ошибка в марке приводит к заказу несовместимых деталей.
Где искать шильдик
Шильдик (заводская табличка) обычно крепится к передней неподвижной плите теплообменника. На нём указано:
- Марка модели — например, Alfa Laval M10-BFM, GEA NT50M, Sondex S7, Ridan НН-08, Funke FP 04, APV SR9
- Серийный номер — уникален для каждого аппарата
- Год изготовления
- PS — расчётное давление (бар)
- TS — расчётная температура (°C)
- Количество пластин — число N
Популярные марки и их особенности
| Производитель | Типовые модели | Особенности идентификации |
|---|---|---|
| Alfa Laval | M3, M6, M10, M15, T5, T20, TL6 | Буква в конце обозначает конфигурацию портов и прокладочного паза |
| GEA / Ecoflex | NT50M, NT100M, NT150M, VT04 | NT = новая серия, VT = старая; буква M — матовая поверхность |
| Sondex | S7, S14, S17, S19, S37 | Цифра соответствует площади пластины в дм² |
| Ridan | НН-08, НН-14, НН-20, НН-32 | НН = нержавейка-нержавейка, цифра — типоразмер |
| Funke | FP 04, FP 08, FP 20, FP 40 | Цифра — типоразмер; пластины частично взаимозаменяемы с некоторыми моделями GEA |
| APV | SR3, SR9, SR15, N35, N50 | SR — стандартная серия; N — новая серия с увеличенными портами |
Подробнее о конструктивных особенностях читайте в статье устройство пластин теплообменника.
Шаг 2: Выбор материала пластины
Материал пластины выбирается исходя из химического состава рабочей среды, её температуры и концентрации агрессивных компонентов. Ошибка в выборе материала приводит к питтинговой или щелевой коррозии и аварийному выходу аппарата из строя.
Три основных материала
| Материал | Состав | Типичные среды | Температура | Стойкость к хлоридам |
|---|---|---|---|---|
| AISI 304 | 18% Cr, 8% Ni | Чистая вода, пищевые продукты, незагрязнённые теплоносители | до 150 °C | Низкая (до 200 мг/л Cl²) |
| AISI 316L | 17% Cr, 12% Ni, 2,5% Mo | Жёсткая вода, рассолы, химическая промышленность, морская вода (умеренная) | до 160 °C | Средняя (до 1000 мг/л Cl²) |
| Титан Gr. 1/2 | Ti 99,5%+ | Морская вода, рассолы, агрессивные кислоты, хлорсодержащие среды | до 300 °C | Высокая (без ограничений) |
Матрица совместимости материалов пластины
| Среда | AISI 304 | AISI 316L | Титан |
|---|---|---|---|
| Чистая вода (до 100 мг/л Cl) | ✓ Рекомендован | ✓ Отлично | ✓ Отлично |
| Жёсткая вода (200–500 мг/л Cl) | △ Риск питтинга | ✓ Рекомендован | ✓ Отлично |
| Морская вода / рассол | ✗ Не применять | △ Кратковременно | ✓ Рекомендован |
| Пар насыщенный | ✓ Допустимо | ✓ Рекомендован | ✓ Отлично |
| Масло минеральное / синтетическое | ✓ Допустимо | ✓ Рекомендован | ✓ Отлично |
| Кислоты (HCl, H&sub2;SO&sub4; разб.) | ✗ Не применять | △ Слабые концентрации | ✓ Рекомендован |
| Гликолевые теплоносители | ✓ Допустимо | ✓ Рекомендован | ✓ Отлично |
О влиянии материала на коррозию и ресурс подробно написано в статье материалы пластин теплообменника. Для расчёта скорости коррозии рекомендуем ознакомиться с нашим разделом расчёт пластинчатого теплообменника.

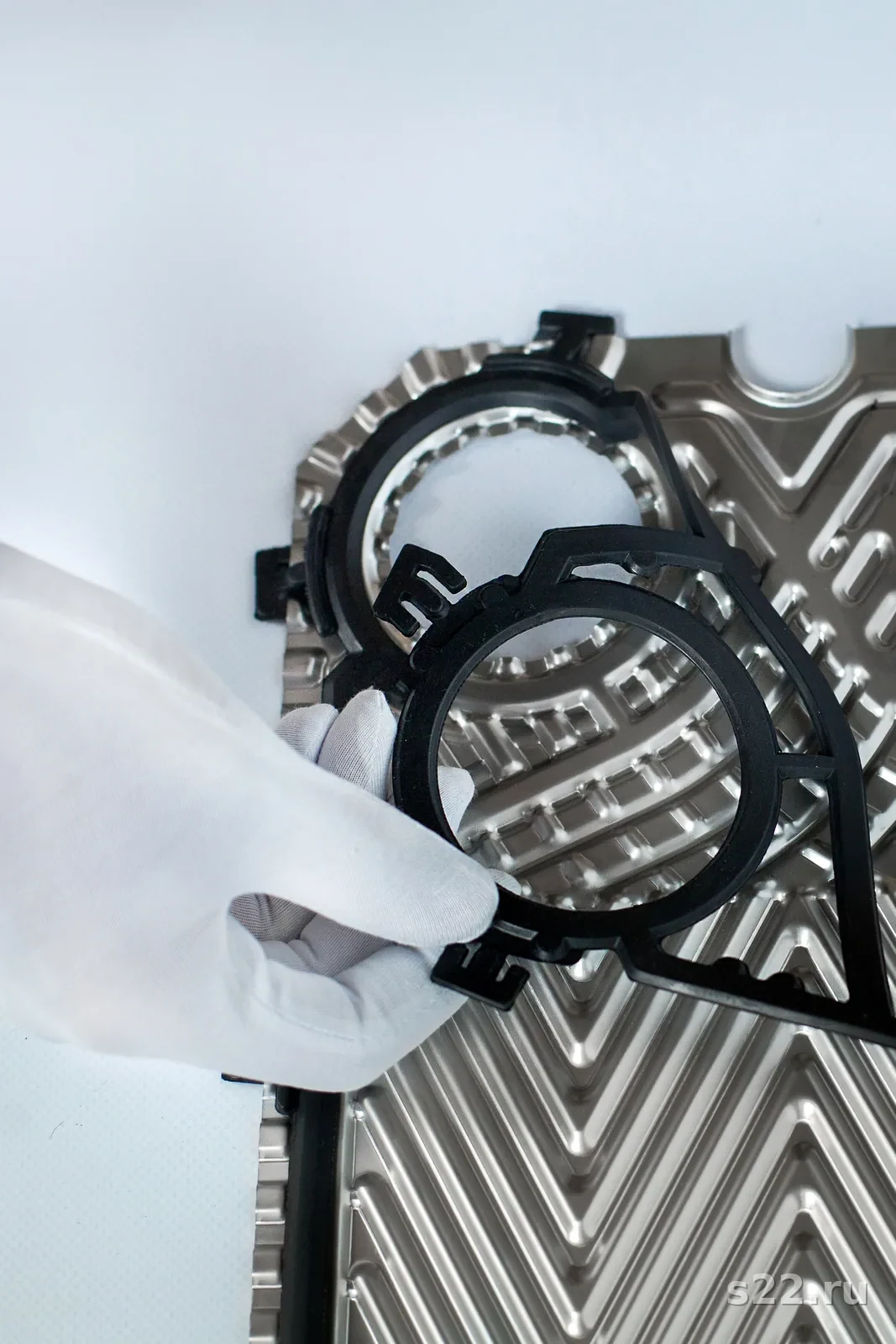

Шаг 3: Выбор материала прокладки
Прокладка — расходный элемент с ограниченным ресурсом. Неправильный выбор материала приводит к разбуханию, усадке, потере эластичности и протечке. Четыре основных материала закрывают 95% применений.
| Материал | T°C макс. | P бар макс. | Среды | Не применять | Ресурс |
|---|---|---|---|---|---|
| NBR (нитрил) | до 120 °C | до 16 бар | Вода, незагрязнённые масла, гликоли | Пар, кетоны, ароматика | 5–7 лет |
| EPDM (этилен-пропилен) | до 150 °C | до 20 бар | Вода, пар, паро-водяные смеси, щелочи, кислоты слабые | Минеральные масла, углеводороды | 5–8 лет |
| Viton / FKM (фторкаучук) | до 200 °C | до 25 бар | Нефтепродукты, масла, химия, кислоты концентрированные | Аммиак, горячие амины | 7–10 лет |
| PTFE (тефлон) | до 260 °C | до 10 бар | Агрессивные кислоты, щёлочи, растворители, пищевые кислоты | Высокое давление (ползучесть) | 8–12 лет |
Детальнее: когда что применять
NBR — бюджетный вариант для воды
Нитрильный каучук — наиболее распространённый и дешёвый материал. Хорошо работает с водой, незагрязнёнными маслами и гликолями при температуре до 120 °C. Чувствителен к озону, ультрафиолету и пару. При эксплуатации с паром уже при 130 °C начинается интенсивное окисление и потеря эластичности. Для систем ГВС и отопления NBR допустим, но EPDM предпочтительнее из-за более высокого температурного ресурса.
EPDM — универсал для воды и пара
Этилен-пропиленовый каучук — стандарт для систем отопления, горячего водоснабжения, пара и паро-водяных смесей. Стоек к озону, ультрафиолету, разбавленным кислотам и щелочам. Абсолютно несовместим с минеральными маслами и углеводородами — набухает и теряет форму уже через несколько часов контакта. Для ИТП и тепловых пунктов — выбор по умолчанию.
Viton (FKM) — для агрессивных сред и высоких температур
Фторкаучук Viton обеспечивает стойкость к нефтепродуктам, минеральным и синтетическим маслам, концентрированным кислотам, хлорсодержащим средам при температурах до 200 °C. Заметно дороже NBR и EPDM — стоимость комплекта прокладок Viton в 3–5 раз выше. Для нефтеперерабатывающих производств, химических реакторов и маслоохладителей турбин Viton является стандартом. Читайте подробнее в статье о принципе работы пластинчатого теплообменника.
PTFE — для максимально агрессивных условий
Политетрафторэтилен химически инертен практически ко всем средам. Однако PTFE — жёсткий материал, склонный к ползучести под давлением, поэтому рабочее давление ограничено 10 бар. Применяется в фармацевтике, производстве удобрений, агрессивных кислотных средах. Монтаж прокладок PTFE требует точного контроля усилия затяжки пакета.
Для систем с высоким содержанием взвесей и вязкими средами обратите внимание на статью о широких каналах пластин — выбор материала прокладки неразрывно связан с типом гофровки.
Шаг 4: Оригинальные vs аналоговые прокладки
Вопрос замены оригинальных прокладок аналогами — один из самых частых в практике обслуживания пластинчатых теплообменников. Правильный ответ: аналог работает, если соблюдены три условия.
Три условия для применения аналога
- Идентичный профиль посадочного паза. Геометрия паза в пластине строго специфична для каждой модели ТО. Прокладка с другим профилем сечения либо не сядет в паз, либо будет выдавливаться под давлением.
- Тот же материал. NBR, EPDM, Viton и PTFE — не взаимозаменяемы. Аналог должен быть из того же эластомера с аналогичной твёрдостью по Шору (разница не более ±5 единиц Shore A).
- Нанесённый клей-позиционер. Без клея прокладка смещается при сборке пакета и протекает в первые сутки работы. Хороший аналог поставляется с уже нанесённым позиционером.
Надёжные производители аналогов
На российском рынке хорошо зарекомендовали себя: Krynol (Польша), Garlock (США), Trelleborg (Швеция), Elring (Германия), Инсерт (Россия). При заказе необходимо указать марку ТО, тип прокладки и материал — производитель аналога сам подберёт позицию по своей базе перекрёстных ссылок.
Риски при использовании дешёвых аналогов
- Несоответствие профиля паза — прокладка выдавливается при первом нагреве
- Усадка при температурном цикле — особенно критично для EPDM-аналогов низкого качества
- Ненадёжный клей — прокладка смещается ещё при сборке пакета
- Неверный материал под видом нужного — продажа NBR под маркировкой EPDM встречается у ненадёжных поставщиков
Экономия на прокладках для разборного теплообменника — распространённая ошибка. Подробнее о принципах обслуживания: разборный пластинчатый теплообменник.
Шаг 5: Проверка совместимости
После предварительного выбора материалов — обязательна финальная проверка по двум параметрам: механическим (P, T) и химическим (состав среды).
Проверка по давлению и температуре
На шильдике теплообменника указаны PS (расчётное давление) и TS (расчётная температура). Выбранный материал прокладки должен допускать:
- Температуру на 15–20 °C выше TS — с запасом на пиковые режимы
- Давление на 20% выше PS — с запасом на гидроудары
Пример: TS = 130 °C, PS = 10 бар. NBR (макс. 120 °C) — не подходит. EPDM (макс. 150 °C) — подходит с запасом. Если давление 14 бар — Viton или усиленный EPDM.
Проверка химического состава среды
Используйте таблицы химической стойкости производителей эластомеров — они доступны онлайн для Trelleborg, Parker, Freudenberg. Ключевые параметры для проверки:
- Концентрация хлоридов (для пластин) и хлора (для прокладок)
- pH среды — кислая или щелочная
- Наличие углеводородов или нефтепродуктов (критично для NBR vs EPDM)
- Наличие аммиака (несовместим с Viton)
- Наличие кетонов, эфиров, ароматических растворителей
Чек-лист для заказа
Для точного подбора пластин и прокладок поставщику необходимо сообщить следующие данные:
Кейсы из практики
Ситуация: Котельная ИТП, теплообменник Alfa Laval M10, замена прокладок EPDM вариантом с рынка.
Проблема: Через 3 дня появились капельные протечки по трём пластинам. Аналог имел профиль паза с допуском +0,8 мм — при нагреве прокладка начала «ползти» и выходить из паза.
Решение: Замена на аналог Krynol с сертифицированным профилем под M10. Протечки устранены, аппарат работает 2 года без нареканий.
Вывод: Профиль паза — критический параметр, который нельзя игнорировать при выборе аналога.
Ситуация: Холодильное предприятие, теплообменник Sondex S14 с пластинами AISI 304, среда — рассол NaCl 15%.
Проблема: Через 14 месяцев — питтинговая коррозия 7 пластин, три сквозных отверстия. Межконтурное смешивание.
Решение: Замена пакета на пластины AISI 316L. Эксплуатируется уже 4 года без коррозионных проблем.
Вывод: Рассолы с концентрацией NaCl выше 3% — только 316L или титан. AISI 304 для таких сред категорически не подходит.
Ситуация: Промышленное предприятие заказало Viton для теплообменника GEA NT50M в системе отопления (T=95°C, P=8 бар, вода).
Проблема: Стоимость комплекта Viton в 4,5 раза выше EPDM при отсутствии какой-либо технической необходимости. EPDM полностью справляется с данными условиями с запасом.
Решение: Замена спецификации на EPDM. Экономия 68 000 руб. на одном аппарате.
Вывод: Viton оправдан только при наличии нефтепродуктов, агрессивной химии или температуры выше 150 °C. Для воды и пара — Viton избыточен.
Почему важен правильный выбор пластин и прокладок
Для оценки общей стоимости владения теплообменником рекомендуем статью о КПД пластинчатого теплообменника. О классификации и типах разборных ТО — в материале классификация пластинчатых теплообменников.
Для нестандартных сред — полусварные конструкции с металлическими уплотнениями: полусварной пластинчатый теплообменник.
При выборе между разборным и паяным вариантом читайте сравнение: сравнение паяных и разборных теплообменников.
Больше о конструкции пластин кластера K1: разборные теплообменники, двухконтурные теплообменники.
