О чём статья: пластинчатый теплообменник в индивидуальном тепловом пункте (ИТП) — главный элемент гидравлической развязки. Первичный контур (теплосеть) и вторичный контур (системы здания) не соприкасаются, но тепло передаётся через стальные пластины с высокой эффективностью.
Кому полезно: главным инженерам зданий, проектировщикам ИТП, специалистам по теплоснабжению, заказчикам реконструкции теплового узла.
Время чтения: ~13 минут. Статья содержит формулы, схему ИТП, таблицу параметров и 3 примера из практики.
🔒
Гидравлическая изоляция
Давление теплосети до 16 бар не передаётся в системы здания
⛭
Высокий КПД
k = 4000–7000 Вт/(м²·К) для пластинчатых ТО
⚙
Компактность
В 3–5 раз меньше кожухотрубных при той же мощности
🔧
Обслуживаемость
CIP-промывка без разборки, доступность пластин при разборке
Схема, в которой теплоноситель первичного контура (магистральная теплосеть) и вторичного контура (внутренние системы здания) разделены теплообменником. Тепло передаётся через поверхность раздела без физического смешения сред. Применяется в большинстве современных ИТП согласно СП 41-101-95 и ГОСТ 21.606.
Индивидуальный тепловой пункт (ИТП)
Узел присоединения внутренних систем теплопотребления здания к тепловой сети. Включает теплообменники, насосы, регуляторы, запорно-регулирующую арматуру, контрольно-измерительные приборы и счётчики тепловой энергии. ИТП проектируется по СП 124.13330 (СНиП 41-02-2003) и СП 41-101-95.
Гидравлическая развязка
Полное гидравлическое разобщение первичного и вторичного контуров при сохранении тепловой связи через теплообменник. В результате давление, качество теплоносителя и режим работы насосов в каждом контуре определяются независимо. Это исключает возможность попадания химических реагентов теплосети в системы ГВС и защищает внутренние системы от гидравлических ударов со стороны теплосети.
Зачем нужна двухконтурная схема
Тепловые сети централизованного теплоснабжения работают при параметрах, несовместимых с непосредственным подключением внутренних систем здания:
Давление теплосети vs давление в здании
Рабочее давление в магистральных тепловых сетях составляет 6–16 бар (в крупных городах — до 25 бар). Радиаторы отопления и трубопроводы систем ГВС рассчитаны на рабочее давление 6–10 бар. При непосредственном подключении гидравлические удары при пуске сети (давление кратковременно возрастает в 1,5–2 раза) выводят из строя внутреннюю систему. Подробнее о гидравлическом расчёте теплообменника.
Практика: в зданиях старой постройки с чугунными радиаторами (Pраб = 6 бар) прямое подключение к тепловой сети с давлением более 8 бар категорически запрещено — риск разрыва секций и аварийного залива помещений.
Загрязнённость теплоносителя теплосети
В воде тепловой сети содержатся ингибиторы коррозии (нитрит натрия, молибдаты), продукты коррозии трубопроводов и взвешенные частицы. Для систем горячего водоснабжения использование такого теплоносителя недопустимо по санитарным нормам. Теплообменник полностью исключает контакт воды теплосети с водой ГВС.
Независимое регулирование
В двухконтурной схеме каждый контур оснащён собственными насосами и регуляторами. Во вторичном контуре поддерживается температурный график 95/70°C независимо от параметров теплосети (130/70°C или 150/70°C). Это обеспечивает точное регулирование, энергосбережение и защиту от перегрева. О влиянии температурного графика на КПД теплообменника.
Важно: при зависимом подключении (без теплообменника) потребители вынуждены работать в режиме теплосети и лишены возможности ограничить температуру подачи. Это ведёт к перегреву в переходный период и перерасходу тепловой энергии до 20–30%.
Схема ИТП: первичный и вторичный контур
Классическая схема ИТП с пластинчатым теплообменником выглядит следующим образом:
В первичном контуре теплоноситель подаётся из теплосети, проходит через грязевик, отдаёт тепло в теплообменнике и возвращается в обратный трубопровод теплосети. Регулятор давления или регулятор перепада давления поддерживает стабильный расход.
Вторичный контур — замкнутый. Насосы прокачивают теплоноситель через нагретую сторону теплообменника, к потребителям (радиаторы, калориферы, теплый пол) и обратно. Температура регулируется смесительным клапаном или клапаном на первичном контуре. Принцип работы пластинчатого теплообменника.
Пластинчатый ТО как разделитель контуров
Пластинчатый теплообменник в ИТП выполняет функцию разделителя контуров с одновременной передачей тепла. Конструкция обеспечивает:
Гидравлическую изоляцию — давление первичного контура не воздействует на вторичный. Перепад давлений между контурами (ΔP) ограничен прочностью пластин и прокладок;
Высокую теплопередачу — коэффициент теплопередачи k = 4000–7000 Вт/(м²·К) против 800–1500 Вт/(м²·К) у кожухотрубных аппаратов;
Противоточную схему — горячий и холодный теплоносители движутся навстречу, что обеспечивает максимальный температурный напор и эффективность до 90–95%;
Компактность — площадь под установку ТО на 800 кВт составляет около 1,5 м² против 4–6 м² для кожухотрубного аппарата.
Допустимый перепад давлений между контурами для разборных пластинчатых ТО: как правило, не более 1,6 МПа (16 бар) разности давлений или рабочее давление согласно паспорту аппарата. Подробнее о разборных пластинчатых теплообменниках.
Конструктивная особенность: в разборных ПТО при порыве прокладки между соседними пластинами происходит перетечка теплоносителя в пространство между пластинами, которое соединено с атмосферой через дренажные каналы рамы. Это исключает смешивание контуров даже при аварийном разрушении прокладки.
Расчёт мощности теплообменника для ИТП

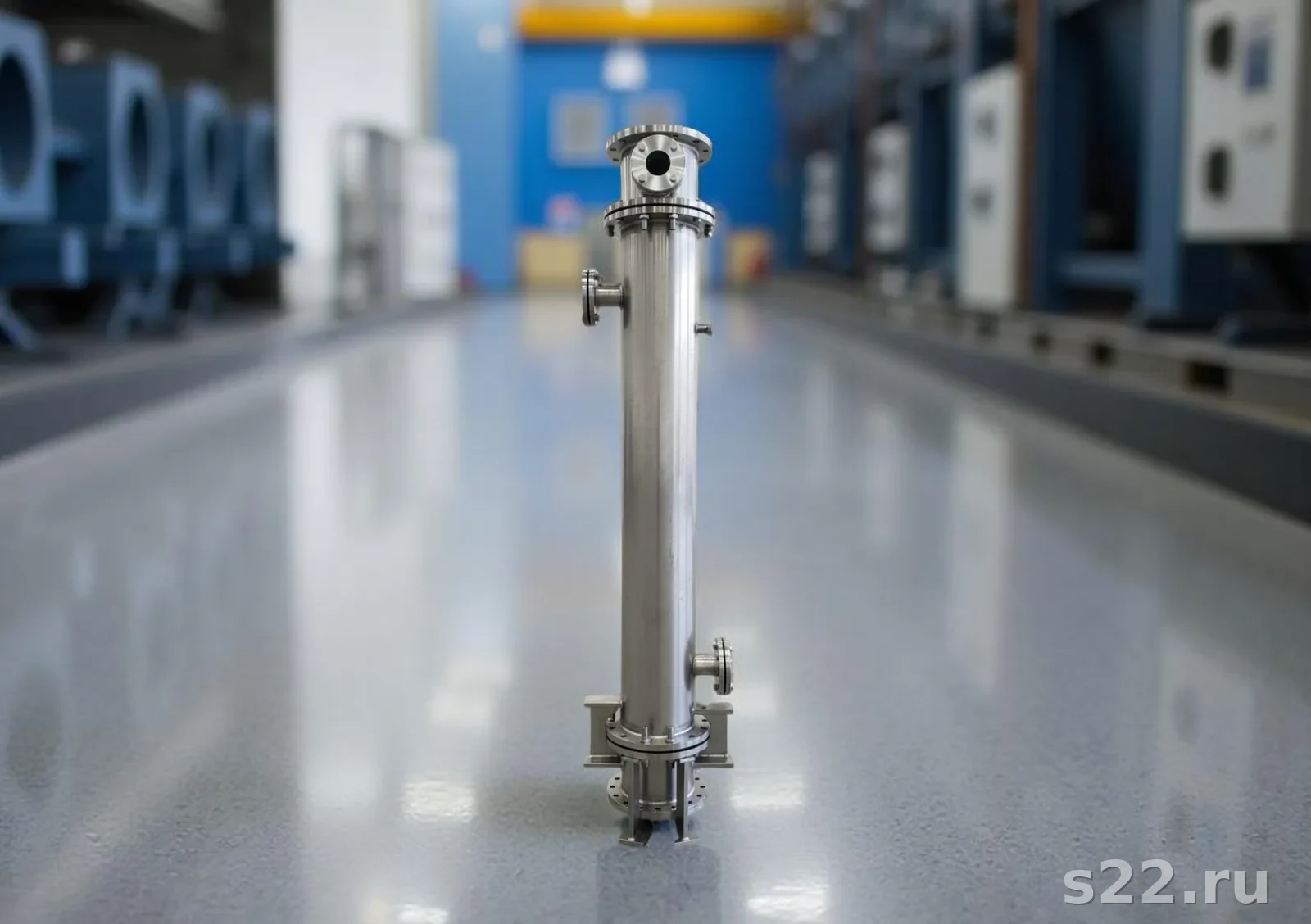

Вертикальный кожухотрубный теплообменник из нержавеющей стали в цехе
Базовая формула теплового баланса:
Q = G · c · ΔT = G · 4187 · (Tвх − Tвых)
где: Q — тепловая мощность (Вт), G — массовый расход теплоносителя (кг/с), c — теплоёмкость воды = 4187 Дж/(кг·К), ΔT — разность температур (К).
Пример расчёта для жилого дома 120 квартир
Исходные данные:
Жилой дом 120 квартир, средняя площадь 55 м²/кв = 6600 м² общей площади
Это соответствует пластинчатому ТО типоразмера M15 с 60–80 пластинами (площадь одной пластины 0,12–0,16 м²). Готовый вариант — Alfa Laval M15-MFM или вариант Sondex S41.
Внимание: при ΔT_м = 0 в расчётной точке теплообменник технически невозможен. Всегда закладывайте минимальный температурный напор не менее 2°C в конечной точке. Это увеличивает требуемую площадь, но обеспечивает реалистичный режим работы.
Трёхконтурные схемы: отопление, ГВС, вентиляция
В крупных жилых и общественных зданиях один первичный контур теплосети обслуживает несколько вторичных контуров через отдельные теплообменники:
Контур ГВС — нагрев холодной воды до 55–60°C, схема одно- или двухступенчатая;
Контур вентиляции — нагрев приточного воздуха через калорифер, температурный график 90/60°C.
В многоступенчатой схеме ГВС первая ступень нагрева работает от обратного трубопровода отопления (утилизация тепла), вторая ступень — от подачи теплосети. Это позволяет снизить нагрузку на ТО ГВС второй ступени и уменьшить температуру обратки теплосети, что выгодно с точки зрения тарифов. Классификация пластинчатых теплообменников по назначению.
Совет по проектированию: при трёхконтурной схеме рекомендуется устанавливать отдельные регуляторы перепада давления на каждый вторичный контур. Это обеспечит стабильный расход при изменениях нагрузки соседних контуров и предотвратит гидравлическое разбалансирование системы.
Оборудование ИТП
Полный состав оборудования ИТП с двухконтурной схемой:
Насосы вторичных контуров — циркуляционные насосы с частотным приводом. Подбираются по расходу и напору системы. Частотное регулирование снижает потребление электроэнергии до 40%;
Регулятор перепада давления (РПД) на первичном контуре — поддерживает постоянный расход через ТО при изменениях давления в теплосети;
Регулятор температуры — клапан с электроприводом на подаче первичного контура, управляемый от контроллера по погоде (погодозависимое регулирование);
Счётчик тепловой энергии (теплосчётчик) — на первичном контуре, обязателен по требованиям 261-ФЗ «Об энергосбережении». Состоит из расходомера (ультразвукового или электромагнитного) и вычислителя;
Грязевики и фильтры — сетчатые фильтры на первичном контуре (ячейка 0,5 мм) и магнитные уловители на вторичных контурах;
Расширительные баки — на вторичных контурах для компенсации теплового расширения теплоносителя;
Предохранительные клапаны — на вторичных контурах для защиты от превышения давления;
Контроллер ИТП — программируемый логический контроллер с алгоритмами погодозависимого регулирования, антизамерзания, ограничения температуры ГВС.
