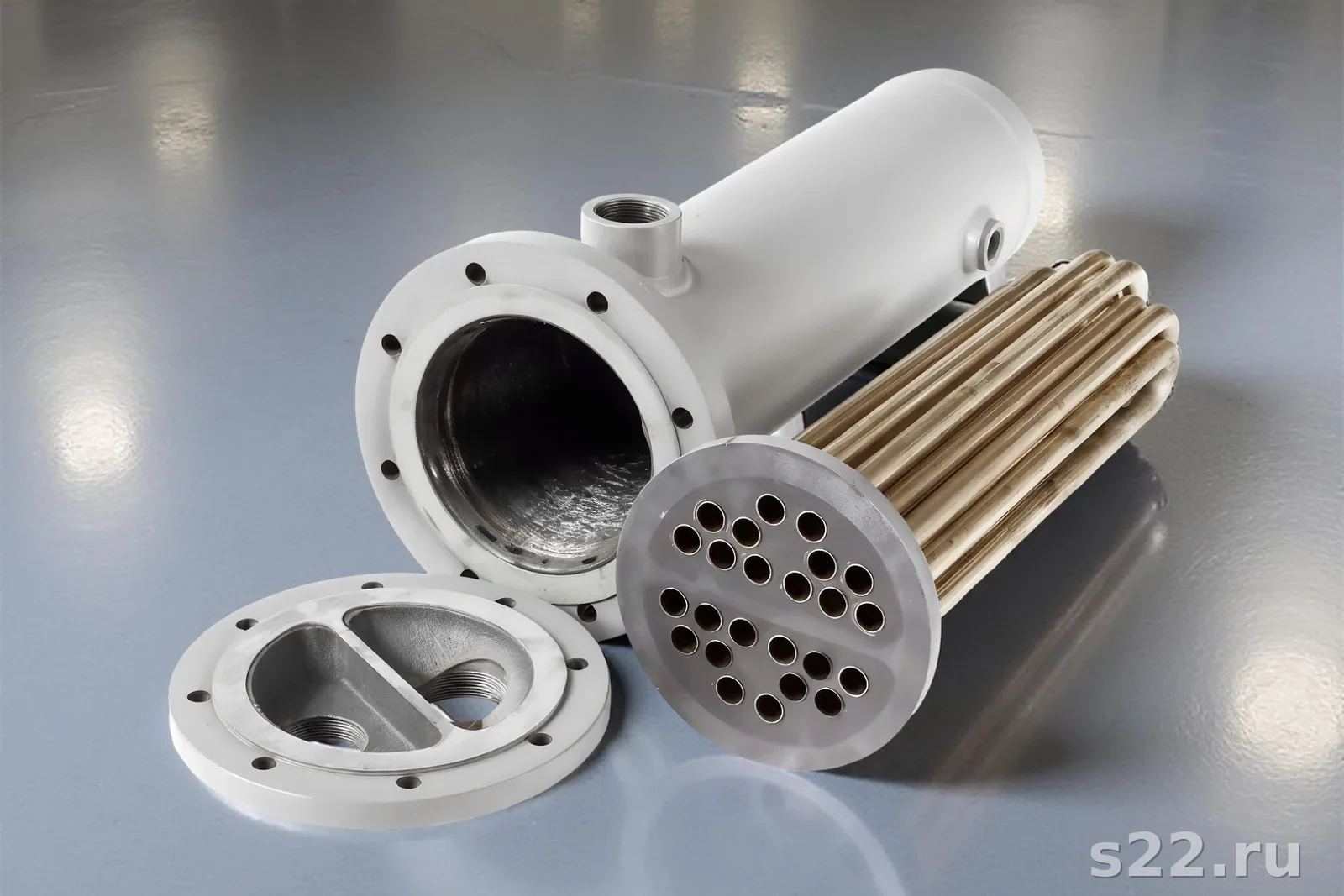

1. Ситуация: несколько расчётов — один выбор
Типичная ситуация в промышленных закупках: проектировщик дал одни параметры теплообменника, три поставщика прислали три разных КП с разными площадями, ценами и моделями. Один предлагает 1,2 м², другой — 1,8 м², третий — 2,4 м². Разница в цене — в 2 раза. Как выбрать правильный вариант?
Общий алгоритм подбора теплообменника с нуля описан в статье Как подобрать теплообменник. Здесь разберём специфическую задачу — как выбрать лучший из уже полученных расчётов.
2. Причины расхождений в расчётах
Расчёты теплообменника могут дать разные результаты по следующим причинам:
| Причина расхождения | Влияние на площадь F | Как проверить |
|---|---|---|
| Разные значения k (Вт/м²·К) | k в 2 раза выше → F в 2 раза меньше | Запросить обоснование k |
| Разный учёт загрязнения Rf | Без Rf площадь заниженная на 20–40% | Проверить наличие Rf в расчёте |
| Разная схема (противоток vs прямоток) | Прямоток даёт F на 20–30% больше | Уточнить схему подключения |
| Многоходовая схема без поправки LMTD | LMTD завышен → F занижена | Уточнить поправочный коэффициент F_t |
| Разные единицы расхода (м³/ч vs кг/ч) | Для вязких сред — кардинальная разница | Проверить плотность среды в расчёте |
| Летний vs зимний режим | Зимний режим даёт F на 30–50% больше | Уточнить расчётный режим |
3. Как проверить расчёт теплообменника самостоятельно
Базовая проверка любого расчёта включает 5 шагов:
4. Алгоритм выбора правильного расчёта
Когда есть несколько расчётов, используйте следующий алгоритм:
- Убедитесь, что исходные данные одинаковы во всех расчётах. Расходы, температуры, свойства сред, расчётный режим (зима/лето) — должны совпадать.
- Проверьте тепловой баланс в каждом расчёте. Отбросьте расчёты с расхождением более 5%.
- Сравните коэффициенты k. Расчёт с самым высоким k (при одинаковых скоростях) — вероятно, ошибочен или не учитывает загрязнение.
- Убедитесь в наличии Rf в каждом расчёте. Расчёт без Rf даст заниженную площадь — отдавайте предпочтение расчётам с явным указанием Rf.
- Выберите расчёт с умеренным запасом (10–30%) и корректным k_eff = k × F_t / (1 + k × (Rf1 + Rf2)).
- Проверьте гидравлику. Расчёт без ΔP или с нереально малым ΔP — неполный.
Для независимой верификации запросите расчёт у нескольких поставщиков по идентичным исходным данным. Результаты должны сходиться в пределах 15–20%. Расхождение более 30% — сигнал ошибки в одном из расчётов.
5. Как сравнить коммерческие предложения
| Критерий | Что проверять | Красные флаги |
|---|---|---|
| Площадь F, м² | Соответствие расчёту с Rf и запасом | F меньше расчётной / слишком большой запас |
| Материал пластин | 316L для ГВС/питьевой воды, Ti — для морской | 304 для ГВС — коррозия через 2–5 лет |
| Материал прокладок | EPDM или NBR — для горячей воды | NBR при T выше 120°C — не подходит |
| Рабочее давление Pн | Должно превышать P рабочее на 25%+ | Pн = P рабочее без запаса |
| ΔP обоих контуров | Должно быть в допустимом диапазоне | Отсутствие данных по ΔP |
| Гарантия | Минимум 12 месяцев, лучше 24 | Гарантия только на корпус, не на прокладки |
| ЗИП в России | Наличие прокладок и пластин на складе | Поставщик «под заказ» со сроком 3–6 мес. |
| Документация | Паспорт, тепловой расчёт, декларация ТР ТС 032 | Отсутствие паспорта или разрешительных документов |
6. Оценка запаса поверхности
Как интерпретировать запас в КП:
- Запас менее 10% — аппарат работает «в ноль», любое загрязнение → недогрев. Приемлемо только для идеально чистых дистиллированных или деминерализованных сред.
- Запас 10–25% — оптимальный диапазон для большинства применений с чистыми водяными средами.
- Запас 25–40% — рекомендован для загрязнённых сред (оборотная вода, масло) или при большом разбросе исходных данных.
- Запас более 50% — избыточный. На пониженных нагрузках скорость в каналах падает ниже 0,2 м/с — ламинарный режим, ускоренное загрязнение. Или исходная нагрузка сильно занижена.
7. Гидравлический расчёт в КП
Полноценное КП на теплообменник должно включать гидравлический расчёт — потери давления на каждом контуре. Без этих данных невозможно правильно подобрать насосы.
Подробнее о гидравлическом расчёте — в статье Гидравлическое сопротивление теплообменника. Основные контрольные точки:
- ΔP на каждый контур: 0,05–0,3 МПа (0,5–3 бар) — нормально для пластинчатых ТО
- Скорость в каналах: 0,2–1,5 м/с для воды (оптимально 0,4–0,8 м/с)
- Число Рейнольдса Re 5000–15000 — турбулентный режим, высокий k
8. Учёт сезонной переменности нагрузки
Теплообменник должен нормально работать во всех режимах — от максимальной зимней нагрузки до минимальной летней. Проверьте, для какого режима выполнен расчёт в каждом КП.
| Режим | Нагрузка | Температура ХВС/охлаждающей | Требуемая площадь |
|---|---|---|---|
| Зима, пик | 100% | минимальная (5°C для ХВС) | Максимальная |
| Зима, среднее | 60–70% | 5–10°C | Средняя |
| Лето, пик | 30–50% | 15–20°C | Минимальная |
| Лето, ночь | 5–15% | 15–20°C | Малая (риск перегрева при большом F) |
9. Типичные ошибки при выборе теплообменника по КП
- Выбор по минимальной цене. Самый дешёвый вариант может иметь заниженную площадь без Rf, материал 304 вместо 316L, прокладки не того типа. Реальная стоимость жизненного цикла — выше.
- Выбор по максимальной площади. Самый большой не значит самый правильный — избыточная площадь ведёт к режимным проблемам (малые скорости, загрязнение).
- Игнорирование ΔP. Выбор аппарата с ΔP = 3 бар без проверки насосной группы — насосы не обеспечат нужный расход.
- Неверное сравнение площадей. Для пластинчатых ТО разных типов (chevron angle 45° vs 65°) одинаковая площадь даёт разные k и ΔP. Сравнение «в лоб» некорректно.
- Отсутствие паспортной документации. Теплообменник с P > 0,05 МПа без декларации ТР ТС 032 — нарушение законодательства. При проверке Ростехнадзором — предписание о демонтаже.
10. Реальные кейсы неправильного подбора
Кейс 1: Заниженная площадь из-за отсутствия Rf
Кейс 2: Избыточная площадь — проблемы с режимом
Кейс 3: Расхождение в единицах расхода
Для получения независимого расчёта теплообменника по вашим данным — оставьте заявку. Инженеры S22 проверят ваши существующие КП и выполнят собственный расчёт бесплатно. Также полезна статья Какой теплообменник подобрать для ваших задач — сравнение типов по критериям применения.
Документация, которую должен содержать правильный расчёт
Расчёт теплообменника — это не просто число площади. Полноценный инженерный документ включает несколько обязательных разделов.
| Раздел документа | Что должно быть указано | Почему важно |
|---|---|---|
| Исходные данные | Расходы (единицы!), T вх/вых обоих контуров, рабочее давление, состав сред, Rf | Ошибка в исходных данных обнуляет весь расчёт |
| Тепловой баланс | Q1 и Q2 должны совпадать ±5% | Проверка корректности задачи |
| LMTD | ΔT1, ΔT2, LMTD, поправка Ft при многоходовых схемах | Ошибка LMTD на 20% → ошибка площади на 20% |
| Коэффициент теплопередачи | k (Вт/м²·К), метод расчёта или источник | Завышенный k → заниженная площадь |
| Загрязнение Rf | Rf обоих контуров, источник значений (TEMA, HTRI) | Без Rf аппарат «сядет» через год |
| Площадь | F расчётная, F установленная, запас (%) | Запас < 10% опасен, > 50% создаёт режимные проблемы |
| Гидравлика | ΔP первый контур, ΔP второй контур, скорости в каналах | Для подбора насосов, проверки режима течения |
| Конструктивные параметры | Тип и модель аппарата, материалы пластин и прокладок, Pн | Нельзя сравнить КП без материальных данных |
Итог: чеклист выбора правильного расчёта
Если у вас несколько расчётов теплообменника — пройдите по этому чеклисту. Расчёт, который набирает больше баллов, наиболее достоверен.
- Тепловой баланс Q1 = Q2 ± 5% — da/net
- Единицы расхода явно указаны (м³/ч или кг/с) — da/net
- LMTD рассчитан по формуле, схема указана (противоток/прямоток) — da/net
- k = 3000–6000 Вт/м²·К для воды-воды в ПТО — da/net
- Rf указан по обоим контурам (из стандарта) — da/net
- Запас поверхности 10–30% — da/net
- Гидравлический расчёт (ΔP, скорости) — da/net
- Поправка Ft для многоходовых схем — da/net
- Сезонные режимы (лето/зима) рассмотрены — da/net
- Материалы и рабочее давление указаны — da/net
Нормативная база при выборе теплообменников
Для ИТП жилых и общественных зданий подбор теплообменников регулируется рядом нормативных документов. Правильный расчёт должен соответствовать этим требованиям.
| Документ | Область применения | Ключевые требования к ТО |
|---|---|---|
| СП 41-101-95 | Тепловые пункты | Нагрузки ГВС и отопления, схемы подключения, температурные графики |
| СП 30.13330.2020 | Внутренний водопровод | Расчёт ГВС по вероятности водопотребления, температура подачи 60°C |
| СанПиН 2.1.3684-21 | Качество ГВС | T не ниже 60°C (борьба с легионеллой), не выше 75°C |
| ГОСТ 15518-87 | Пластинчатые ТО | Конструктивные требования, маркировка, испытания давлением |
| ТР ТС 032/2013 | Оборудование под давлением | CE-аналог для ЕАЭС: обязательная декларация для P>0,5 бар |
| TEMA Standards | КТО | Типы кожухотрубных ТО, расчёт загрязнения Rf, нормы проектирования |
Программное обеспечение для расчёта теплообменников
Качество расчёта во многом определяется используемым инструментом. Расчёт «в Excel» без учёта геометрии пластин, режимов течения и поправок на загрязнение принципиально менее точен, чем расчёт в специализированном ПО.
| Программа | Тип ТО | Точность | Кто использует |
|---|---|---|---|
| Alfa Laval AlfaQ / AlfaCalc | ПТО Alfa Laval | Очень высокая | Производитель + дилеры |
| SWEP SSP G7 | Паяные ТО SWEP | Очень высокая | Производитель + дилеры |
| HTRI Xchanger Suite | КТО, ПТО, спирал. | Очень высокая | Проектные организации, EPC |
| Aspen Exchanger Design | Все типы | Высокая | Инжиниринговые компании |
| HYSYS / Aspen Plus | Интегрирован в проц. симуляцию | Высокая | Нефтехимия, химпром |
| Excel / ручной расчёт | Любой (упрощённо) | Средняя — низкая | Быстрые прикидки, небольшие объекты |
Как снизить риск неправильного выбора
Несколько практических рекомендаций для минимизации риска ошибки при выборе теплообменника из нескольких КП:
Отправляйте всем поставщикам единое ТЗ с идентичными исходными данными в одинаковых единицах. Минимальный состав ТЗ: расходы (кг/ч или м³/ч), T вх/вых обоих контуров, тип сред, pH, хлориды (мг/л), допустимое ΔP, нормативные требования.
Разные типы пластин (chevron angle, гофрировка) дают разные k и ΔP при одинаковой площади. Просите поставщиков указывать тип пластины и расчётный k — это позволит корректно сравнить аппараты.
Заказ расчёта у независимой инжиниринговой компании (не у поставщика оборудования) позволяет получить незаинтересованный результат. S22 выполняет такие расчёты бесплатно — это часть консультационного процесса при выборе оборудования.
Теплообменники обслуживаются. Прокладки и пластины — расходные материалы. Поставщик, у которого нет склада ЗИП в России, создаст проблему при плановом обслуживании через 3–5 лет. Уточняйте наличие и срок поставки прокладок для предлагаемой модели.
Стоимость ошибки при выборе теплообменника
Неправильный выбор теплообменника — это не только неудовлетворительная работа системы. Это реальные финансовые потери, которые в несколько раз превышают первоначальную стоимость аппарата.
- Замена недогревающего ТО ГВС: 80 000–250 000 руб. (материал + монтаж + простой)
- Ежеквартальная химпромывка из-за загрязнения: 15 000–30 000 руб./год × 5 лет = 75 000–150 000 руб.
- Ремонт насосов из-за неправильного ΔP (перегрузка): 20 000–80 000 руб.
- Претензии жильцов и управляющей компании: административные и репутационные потери
Итого: 175 000–480 000 руб. за 5 лет vs стоимость правильного расчёта = 0 руб. (бесплатно в S22)
Инвестиция времени в правильный выбор теплообменника — 2–4 часа. Последствия неправильного выбора растянуты на 5–10 лет эксплуатации. Соотношение очевидно.
Дополнительные материалы по теме: Как подобрать теплообменник: полный гид и LMTD теплообменника: расчёт и применение.
Заключение
Когда на руках несколько расчётов теплообменника, правильный выбор — это не лотерея. Используйте системный подход: проверьте тепловой баланс, оцените k и Rf, убедитесь в наличии гидравлики и умеренного запаса поверхности. Расчёт, прошедший эти проверки, даёт уверенность в надёжной работе оборудования.
Самостоятельная проверка занимает 30–60 минут, но экономит гораздо больше на этапе эксплуатации. Если нет уверенности — закажите независимый расчёт: инженеры S22 проверят все КП и дадут объективное заключение бесплатно. Читайте также: Тепловой расчёт теплообменника — полная методология с числовыми примерами.
