1. Кожухотрубный конденсатор: определение и принцип работы
Это теплообменный аппарат типа «кожух и трубки» (shell-and-tube), предназначенный для конденсации пара или паров хладагента путём отвода теплоты фазового перехода охлаждающим агентом. Конденсируемый пар подаётся в межтрубное пространство (снаружи трубок), охлаждающая вода протекает внутри трубок.
Принцип работы основан на законе сохранения энергии: горячий пар, соприкасаясь с холодной поверхностью трубок, отдаёт скрытую теплоту парообразования и превращается в жидкий конденсат. Охлаждающая вода при этом нагревается. Ключевое отличие от обычного кожухотрубного теплообменника: в конденсаторе температура горячей среды не изменяется (изотермический процесс), поскольку весь тепловой поток уходит на фазовый переход, а не на охлаждение жидкости.

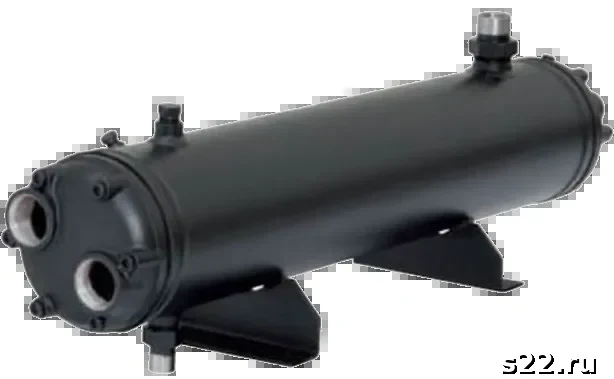

Конструктивно кожухотрубный конденсатор состоит из: стального кожуха, трубного пучка (пучка трубок, закреплённых в двух трубных решётках), поперечных перегородок в межтрубном пространстве (для направления потока пара), камер с патрубками для подачи и отвода охлаждающей воды, и штуцеров для ввода пара и отвода конденсата.
В конденсаторе происходит фазовый переход — пар превращается в жидкость. В холодильнике среда остаётся жидкой и просто охлаждается. Это определяет расчётный подход: для конденсатора не нужно считать нагрев горячей среды, только LMTD при изотермическом горячем контуре.
Место установки конденсата: в горизонтальных аппаратах конденсат стекает по нижней образующей трубок и собирается в нижней части кожуха, откуда отводится через штуцер. В вертикальных — стекает по трубкам вниз под действием силы тяжести, что обеспечивает самодренаж.
2. Типы конденсаторов: паровые, рефрижераторные, паро-жидкостные
По назначению кожухотрубные конденсаторы делятся на три класса, каждый со своими особенностями расчёта и конструкции.
2.1 Паровые конденсаторы (пар → конденсат)
Конденсируют водяной насыщенный или слабоперегретый пар. Применяются в энергетике (паровые турбины ТЭЦ, ГРЭС), технологических процессах (выпарные установки, стерилизаторы, автоклавы), систем отопления и ГВС (конденсационные баки). Давление пара: от глубокого вакуума (ТЭЦ-конденсаторы, P ≈ 3–15 кПа) до высокого давления (P = 1,6–4 МПа для технологических нужд). Теплота конденсации водяного пара при 100 °C: r = 2 260 кДж/кг.
2.2 Рефрижераторные конденсаторы (хладагент → жидкость)
Конденсируют хладагент в холодильных машинах и тепловых насосах. Хладагенты: аммиак R717, фреоны R134a, R410A, R22, R404A. Охлаждающий агент — вода (водяные конденсаторы) или воздух (воздушные конденсаторы, кожухотрубные применяются для водяных). Давление конденсации: 0.8–3.5 МПа (зависит от хладагента и температуры охлаждения). Температура конденсации: 25–55 °C. Рефрижераторные конденсаторы рассчитаны на высокое давление и специальные уплотнения.
2.3 Паро-жидкостные конденсаторы
Конденсируют пары органических жидкостей, растворителей, нефтепродуктов. Применяются в химической и нефтехимической промышленности: дистилляция, ректификация, конденсация паров бензина, толуола, ксилола. Особенности: широкий диапазон давлений, агрессивные конденсаты требуют специальных материалов (316L, титан, хастеллой). Часто паро-жидкостные конденсаторы работают в паре с дефлегматорами — частичными конденсаторами для разделения смесей.
| Тип | Конденсируемая среда | T конденсации, °C | P, МПа | r, кДж/кг |
|---|---|---|---|---|
| Паровой (ТЭЦ) | Водяной пар (вакуум) | 30–50 | 0.003–0.015 | 2 380–2 420 |
| Паровой (технологический) | Водяной насыщенный пар | 100–200 | 0.1–1.6 | 2 000–2 260 |
| Рефрижераторный (NH₃) | Аммиак R717 | 25–45 | 1.0–1.7 | 1 100–1 300 |
| Рефрижераторный (фреон) | R134a, R410A | 35–55 | 0.9–2.4 | 150–220 |
| Паро-жидкостный | Пары растворителей | 40–180 | 0.01–2.0 | 200–600 |
3. Типы по конструкции: КНГ / КНВ / ккг / ккв / КП
Согласно ГОСТ 15122-79, кожухотрубные конденсаторы обозначаются системой букв, где каждая несёт смысл. Рассмотрим все типы.
| Обозначение | Расшифровка | Компенсация ΔT | Ориентация | Типичное применение |
|---|---|---|---|---|
| КНГ | Конденсатор, неподвижные решётки, горизонтальный | Нет | Горизонтальная | Паровые конденсаторы при ΔT < 50 °C, технологические нужды |
| КНВ | Конденсатор, неподвижные решётки, вертикальный | Нет | Вертикальная | Конденсаторы при ограниченной площади, охладители дренажа |
| ккг | Конденсатор, компенсатор, горизонтальный | Линзовый/сильфонный | Горизонтальная | Высокотемпературные процессы, ΔT 50–100 °C |
| ккв | Конденсатор, компенсатор, вертикальный | Линзовый/сильфонный | Вертикальная | То же, вертикальный монтаж |
| КП | Конденсатор с плавающей головкой | Плавающая решётка | Горизонтальная | Нефтехимия, ΔT > 70 °C, P > 40 бар |
В ГОСТ 15122-79 обозначения ккг и ккв пишутся именно со строчных букв — это официальное отличие от КНГ (заглавная К в начале). Путаница в документации может привести к заказу не того исполнения.
Когда нужен компенсатор (ккг/ккв)?
Компенсатор температурных расширений необходим, когда разница температур между кожухом и трубным пучком превышает 50–60 °C. При больших ΔT разное тепловое расширение металла создаёт осевые напряжения в трубных решётках и трубках. Линзовый или сильфонный компенсатор на кожухе поглощает эти деформации, предотвращая усталостное разрушение.
Когда нужна плавающая головка (КП)?
КП применяется при очень больших ΔT (свыше 70–100 °C) и высоких давлениях, где компенсатор на кожухе не справляется. Вторая трубная решётка не приварена к кожуху, а свободно «плавает» — трубный пучок может удлиняться без ограничений. Это обеспечивает полную тепловую независимость кожуха и пучка. Подробнее — в нашей статье Компенсатор или плавающая головка: когда что применять.
4. Горизонтальный vs вертикальный конденсатор: сравнение
Выбор ориентации влияет на эффективность конденсации, монтаж и обслуживание.
| Критерий | Горизонтальный (КНГ/ккг) | Вертикальный (КНВ/ккв) |
|---|---|---|
| Дренаж конденсата | Стекает вниз по кожуху (требует организованный дренаж) | Самодренаж вниз по трубкам, более эффективный |
| Занимаемая площадь | Большая площадь в плане | Малая площадь, экономия пространства |
| Монтаж и обслуживание | Проще, удобно извлекать пучок | Требует высоты, подъёмное оборудование |
| Эффективность при конденсации | Хорошая, пленочная конденсация на горизонтальных трубках даёт высокий α | Высокая при плёночной конденсации внутри вертикальных трубок |
| Вероятность затопления пучка | Выше (конденсат скапливается внизу, снижает рабочую поверхность) | Ниже (быстрый дренаж) |
| Типичное применение | Промышленные конденсаторы пара, рефрижераторные | ТЭЦ-конденсаторы, охладители дренажа |
Для рефрижераторных конденсаторов с горизонтальным кожухом предпочитают горизонтальное исполнение — лучший доступ для обслуживания и промывки. Для ТЭЦ-конденсаторов с большими паровыми объёмами часто применяют вертикальное исполнение: эффективный самодренаж конденсата и меньшая площадь машинного зала.
5. Термодинамика конденсации: фазовый переход, скрытая теплота
Конденсация — фазовый переход первого рода, при котором вещество переходит из газообразного в жидкое состояние с выделением скрытой теплоты парообразования. Этот процесс изотермический при постоянном давлении.
G — массовый расход пара, кг/с или кг/ч
r — удельная теплота конденсации (скрытая теплота), Дж/кг или кДж/кг
Если пар перегрет: Q = G · [c_пг · (T_вх − T_нас) + r], где c_пг — теплоёмкость перегретого пара
Зависимость температуры насыщения от давления для водяного пара (ключевые точки):
- P = 0.01 МПа (вакуум) → T_нас = 45.8 °C
- P = 0.1 МПа (атмосфера) → T_нас = 100 °C
- P = 0.5 МПа → T_нас = 151.8 °C
- P = 1.0 МПа → T_нас = 179.9 °C
- P = 1.6 МПа → T_нас = 201.4 °C
- P = 4.0 МПа → T_нас = 250.4 °C
Скрытая теплота конденсации уменьшается с ростом давления: при 100 °C r = 2 260 кДж/кг, при 180 °C r = 2 015 кДж/кг, при 250 °C r = 1 715 кДж/кг. Это важно учитывать: конденсатор для высокого давления при той же паровой нагрузке (кг/ч) требует меньшей поверхности, чем конденсатор атмосферного давления.
Плёночная и капельная конденсация
Конденсация пара может протекать двумя механизмами. Плёночная конденсация (типична для большинства промышленных условий): конденсат образует сплошную плёнку на поверхности трубок, которая стекает вниз. Коэффициент теплоотдачи α = 6 000–15 000 Вт/(м²·К) для водяного пара на горизонтальных трубках. Капельная конденсация (редкая, при специальных покрытиях): α = 40 000–100 000 Вт/(м²·К), но нестабильна и трудно реализуема. На практике рассчитывают только на плёночную конденсацию.
6. Расчёт по LMTD: пошаговый пример с формулами
Метод LMTD (Logarithmic Mean Temperature Difference — среднелогарифмическая разность температур) — классический метод теплового расчёта кожухотрубных аппаратов. Для конденсатора расчёт упрощается: горячая среда изотермическая.
ΔT₂ = T_нас − t₁ — больший температурный напор (горячая среда и вход холодной)
T_нас — температура насыщения пара (постоянная!)
t₁ — температура охлаждающей воды на входе
t₂ — температура охлаждающей воды на выходе
Поправочный коэффициент Ft = 1.0 для конденсатора (изотермический горячий контур)
Q — тепловая нагрузка, Вт
K — коэффициент теплопередачи, Вт/(м²·К)
LMTD — среднелогарифмическая разность температур, К
Пошаговый пример расчёта
Задача: подобрать конденсатор для водяного пара давлением P = 0.5 МПа. Паровая нагрузка G = 2 000 кг/ч. Охлаждение водой, t₁ = 20 °C, допустимый нагрев воды до t₂ = 45 °C.
Температура насыщения
При P = 0.5 МПа → T_нас = 151.8 °C. Скрытая теплота r = 2 115 кДж/кг.
Тепловая нагрузка
Q = G · r = (2000/3600) · 2 115 000 = 1 175 000 Вт = 1 175 кВт
Расход охлаждающей воды
G_воды = Q / (c_p · ΔT) = 1175 / (4.19 · 25) = 11.22 кг/с = 40.4 т/ч
LMTD
ΔT₁ = 151.8 − 45 = 106.8 °C; ΔT₂ = 151.8 − 20 = 131.8 °C
LMTD = (131.8 − 106.8) / ln(131.8/106.8) = 25 / 0.210 = 118.9 °C
Коэффициент теплопередачи K
Предварительно принимаем K = 1 800 Вт/(м²·К) (пар снаружи стальных трубок, вода внутри 2 хода).
Площадь поверхности
F = 1 175 000 / (1 800 · 118.9) = 5.49 м². Принимаем типоразмер F = 6 м² (с запасом 9%).
При подборе стандартного типоразмера принято оставлять запас поверхности 10–15% (коэффициент запаса ϕ = 1.10–1.15). Это компенсирует загрязнение трубок в процессе эксплуатации и неточности в принятых значениях K.
7. Коэффициент теплопередачи при конденсации пара
Общий коэффициент теплопередачи K включает все термические сопротивления: коэффициент теплоотдачи конденсирующегося пара α₁, стенку трубки R_wall, загрязнения Rf₁ и Rf₂, коэффициент теплоотдачи охлаждающей воды α₂.
Rf₁, Rf₂ — термическое сопротивление загрязнений снаружи и внутри трубки, м²·К/Вт
δ — толщина стенки трубки, м (обычно 1.5–3 мм)
λ — теплопроводность материала трубки, Вт/(м·К): сталь 20 — 51, нерж. 316L — 16, медь — 390
α₂ — коэффициент теплоотдачи воды, Вт/(м²·К)
| Конфигурация | α_пар, Вт/(м²·К) | α_вода, Вт/(м²·К) | K итоговый, Вт/(м²·К) |
|---|---|---|---|
| Пар H₂O снаружи, вода 2 хода внутри стальных трубок | 6 000–12 000 | 8 000–14 000 | 1 500–2 500 |
| Пар H₂O снаружи, вода 4 хода внутри стальных трубок | 6 000–12 000 | 12 000–20 000 | 2 000–3 000 |
| Аммиак снаружи, вода 2 хода внутри | 5 000–10 000 | 8 000–14 000 | 1 200–2 200 |
| Фреон R134a снаружи, вода 2 хода внутри | 1 500–4 000 | 8 000–14 000 | 700–1 800 |
| Органические пары снаружи, вода 2 хода | 800–3 000 | 8 000–14 000 | 500–1 500 |
Влияние числа ходов воды на α₂
Скорость воды в трубках w напрямую определяет α₂. Формула Дитуса-Бёлтера (турбулентное течение, Re > 10 000):
Re = w·d/ν — число Рейнольдса (w — скорость, d — диаметр, ν — кинематическая вязкость)
Pr — число Прандтля (для воды при 20–40 °C: Pr ≈ 5–7)
При w = 1.5 м/с, d = 25 мм, вода 30 °C: Re ≈ 37 500, Nu ≈ 178, α₂ ≈ 9 500 Вт/(м²·К)
При w = 2.5 м/с: Re ≈ 62 500, Nu ≈ 275, α₂ ≈ 14 700 Вт/(м²·К)
8. Выбор числа ходов охлаждающей воды
Число ходов воды в трубном пространстве — один из ключевых конструктивных параметров конденсатора. Больше ходов = выше скорость воды = выше α₂ = выше K. Но одновременно растёт гидравлическое сопротивление.
| Число ходов | Скорость воды, м/с | α₂, Вт/(м²·К) | ΔP воды, кПа | Рекомендация |
|---|---|---|---|---|
| 1 | 0.5–1.0 | 3 000–6 000 | 5–15 | Только для очень больших расходов воды |
| 2 | 1.0–2.0 | 6 000–12 000 | 20–50 | Стандартный выбор для большинства конденсаторов |
| 4 | 2.0–4.0 | 10 000–20 000 | 60–150 | Рефрижераторные и высоконагруженные паровые |
| 6 | 3.0–5.0 | 15 000–25 000 | 150–350 | Максимальный K, оправдан при высокой ценности поверхности |
Ограничение по скорости воды: при w > 3 м/с начинается интенсивная эрозия трубок (особенно медных и стальных). Рекомендуемый диапазон: 1.5–2.5 м/с для стальных трубок, 1.0–2.0 м/с для медных. Подробный алгоритм выбора — в нашей статье Сколько ходов: когда увеличивать.
При скорости воды ниже 1 м/с возможны: зарастание трубок биообрастанием и карбонатными отложениями, расслоение потока (стратификация), риск замерзания при работе зимой. Минимальная скорость охлаждающей воды — 0.8–1.0 м/с.
9. Материалы для разных рабочих сред
Правильный выбор материала определяет срок службы конденсатора. Требования предъявляются отдельно к материалу трубок (наибольшая площадь контакта с обоими контурами), трубным решёткам и кожуху.
| Среда | Материал трубок | Материал кожуха | Примечание |
|---|---|---|---|
| Водяной пар + техн. вода | Сталь 20 или 09Г2С | Сталь 20 | Стандартное исполнение |
| Водяной пар + речная/морская вода | CuNi 90/10 или Титан Gr.2 | Сталь 20 + антикоррозионное покрытие | Хлориды требуют CuNi или Ti |
| Аммиак R717 | Сталь 20 (ТОЛЬКО сталь!) | Сталь 20 | Медь и медные сплавы запрещены — аммиак разрушает Cu |
| Фреон R134a, R410A | Медь или нерж. 316L | Сталь 20 | Совместимость с маслом хладагента |
| Органические пары, кислые конденсаты | Нерж. 316L или хастеллой C-276 | Нерж. 316L или сталь + облицовка | pH < 5 → только 316L/Ti |
| Хлорсодержащие пары | Титан Grade 2 | Сталь 20 + облицовка Ti | Нерж. 316L недостаточна при T > 60 °C |
Подробный гид по подбору материалов: Материалы КТО: 316L, CuNi, титан — подбор по среде.
10. Decision matrix: какой тип конденсатора выбрать
Алгоритм выбора типа кожухотрубного конденсатора по 7 ключевым критериям.
Чек-лист для окончательного выбора:
- Определите конденсируемую среду → выберите материал
- Определите давление пара → проверьте рабочее давление типоразмера
- Рассчитайте ΔT кожух-пучок → выберите компенсацию (нет / компенсатор / плавающая головка)
- Определите ориентацию (Г или В) → исходя из планировки и требований дренажа
- Рассчитайте F по LMTD → выберите типоразмер из ГОСТ с запасом 10–15%
- Проверьте гидравлическое сопротивление → подберите число ходов
- Проверьте совместимость материалов с обоими контурами
Если у вас нет времени на полный расчёт — заполните форму в разделе «Расчёт кожухотрубного теплообменника» и инженер S22.ru выполнит подбор бесплатно.
11. Монтаж, обвязка, ввод в эксплуатацию
Монтажные требования
Горизонтальный конденсатор (КНГ/ккг) устанавливается с уклоном 1/200 в сторону дренажного штуцера — для полного удаления конденсата при останове. Вертикальный (КНВ/ккв) устанавливается строго вертикально, конденсат отводится через нижний штуцер. Крепление — на опорах с антивибрационными прокладками, один конец на неподвижной опоре, другой — на скользящей (тепловые расширения).
Обвязка трубопроводами
- Паровой штуцер (вход пара) — из верхней части кожуха, с паровым задвижкой и обратным клапаном
- Конденсатный штуцер (выход конденсата) — из нижней части, с конденсационным горшком для отделения конденсата от пара
- Воздухоотводчик — в верхней точке парового пространства (удаление неконденсирующихся газов, снижающих теплопередачу!)
- Предохранительный клапан — на паровом пространстве при P > 0.07 МПа
- Манометры и термометры — на каждом штуцере для контроля параметров
Воздух и другие неконденсирующиеся газы накапливаются в мёртвых зонах парового пространства и создают слой с высоким термическим сопротивлением. Даже 1% воздуха по объёму снижает K на 15–30%! Обязателен автоматический воздухоотводчик или регулярный ручной продув.
Ввод в эксплуатацию
Перед первым запуском: гидравлическое испытание трубного пространства давлением 1.25·P_раб, затем межтрубного. Прогрев — постепенный, не быстрее 30 °C/мин, для предотвращения термоудара. Первый пуск: сначала запустить охлаждающую воду, затем открыть подачу пара — никогда не наоборот! Проверить работу конденсационного горшка и воздухоотводчика.
12. Три кейса: паровой конденсатор / рефрижераторный / ТЭЦ-конденсатор
Задача: конденсация чистого пара давлением 0.3 МПа (T_нас = 133 °C) для системы стерилизации. Q = 350 кВт. Охлаждение водой питьевого качества, t₁ = 15 °C, t₂ = 35 °C.
Подбор: LMTD = 102 °C, K = 1 600 Вт/(м²·К) (316L трубки, 2 хода). F_расч = 2.14 м². Выбран КНГ диаметром кожуха 325 мм, F = 2.5 м², материал трубок 316L (требование фарм. GMP), прокладки EPDM.
Результат: выполнен за 3 недели с поставкой документации FDA 21 CFR Part 11. Стерилизаторы запущены в срок.
Задача: конденсатор аммиачного холодильного агрегата. Хладагент: R717 (аммиак), T_конд = 38 °C, P = 1.49 МПа, Q = 800 кВт. Охлаждение оборотной водой t₁ = 28 °C, t₂ = 34 °C.
Подбор: LMTD = 7.7 °C (!), K = 900 Вт/(м²·К) (аммиак снаружи стальных трубок, 4 хода воды). F_расч = 115.5 м². Выбран КНГ-500-4.0-М2/20Г (D_кож = 500 мм, L = 6 м, F = 120 м²). Материал: сталь 20 (медь — запрещена для NH₃). Подробнее о конденсаторах чиллеров.
Результат: COP холодильной машины улучшился на 12% по сравнению со старым аппаратом с накопленными загрязнениями. Срок окупаемости замены — 8 месяцев.
Задача: конденсатор отработавшего пара паровой турбины 5 МВт. T_нас = 45 °C (P = 9.6 кПа, глубокий вакуум). Паровая нагрузка G = 25 000 кг/ч. Охлаждение речной водой t₁ = 18 °C, t₂ = 28 °C.
Подбор: Q = G · r = 25000/3600 · 2 395 000 = 16 631 кВт. LMTD = 20.5 °C. K = 2 200 Вт/(м²·К) (пар вакуум, 4 хода речная вода, CuNi трубки). F_расч = 368 м². Применено 3 параллельных КНГ-1000 по 130 м² каждый (типовая схема для ТЭЦ с резервированием). Материал трубок: CuNi 90/10 для защиты от биообрастания речной водой.
Результат: вакуум в конденсаторе 96.5 кПа стабильно поддерживается в диапазоне нагрузок 40–110%. Экономия топлива за счёт глубокого вакуума — 1.5 млн руб./год.
