Это продолжение цикла о заблуждениях. Первую часть (мифы 1-7) читайте в отдельной статье — там разобраны «не нужно обслуживать», «вечно служат», «всегда эффективнее кожухотрубных» и другие.
Гладкость поверхности не защищает от накипи. Накипь — продукт химической реакции карбонатов кальция и магния при нагреве. Гофрированная поверхность пластины создаёт турбулентность, которая замедляет рост отложений, но не предотвращает его при жёсткости воды более 3 мг-экв/л.

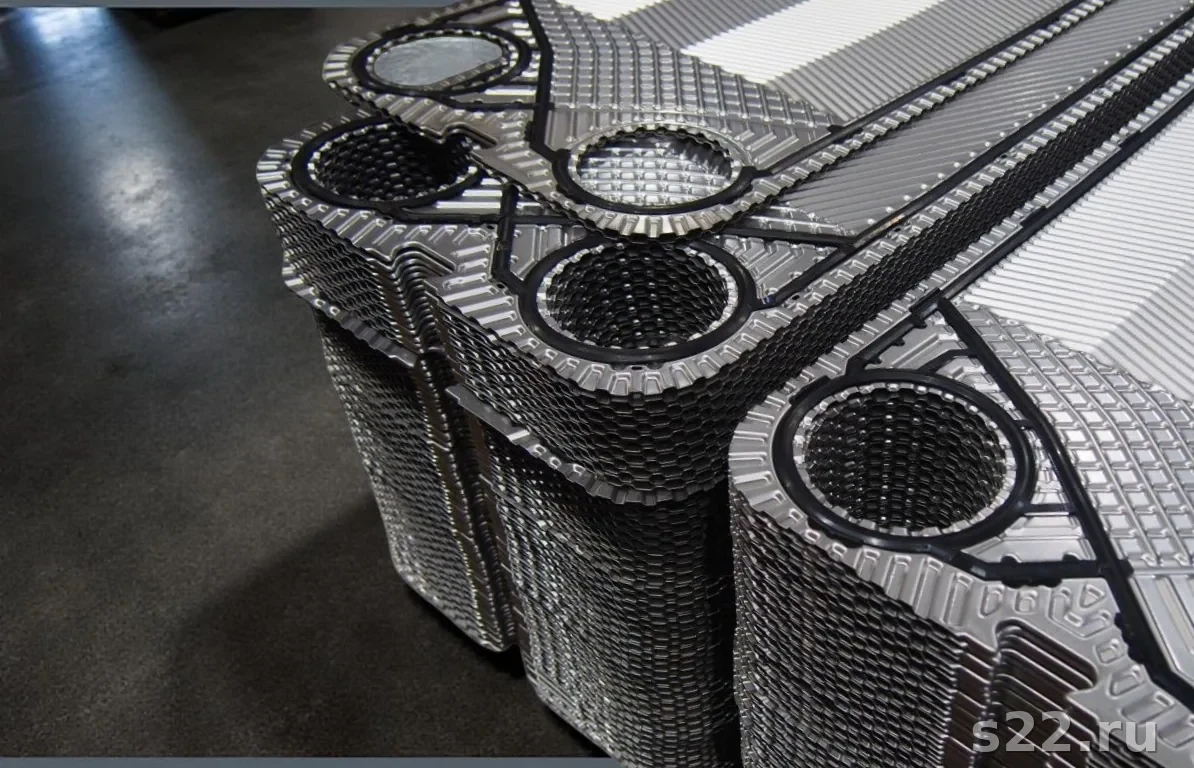

В отличие от разборных пластинчатых теплообменников, где можно вскрыть пакет и очистить пластины, паяные (BPHE) и полусварные при сильном осадке выходят из строя — химическая промывка помогает лишь при ранних стадиях.
- Жёсткость 3-6 мг-экв/л: отложения за 6-18 мес при температуре свыше 50°С
- Жёсткость более 6 мг-экв/л: критические отложения за 2-4 мес
- Узкие каналы (3-5 мм) быстрее забиваются, чем трубы кожухотрубного ТО
Каждый тип пластинчатого теплообменника имеет конструктивный предел по давлению. Выбор неподходящего типа — прямой путь к разрушению прокладок или аварийному разрыву паяных соединений.
- Разборные ПТО (прокладочные): до 25 бар. Прокладка — слабое звено.
- Паяные BPHE: до 45 бар (медная пайка). Специальные никелевые паяные — до 65 бар.
- Кожухопластинчатые KPT: до 100 бар и выше (кожух принимает давление).
- Полусварные: до 40 бар по стороне сварки, до 25 бар по прокладочной стороне.
В холодильных системах с CO₂ (R744) рабочее давление достигает 130 бар — ни разборные, ни стандартные паяные ПТО здесь не применяются. Нужны специальные высокодавленые кожухопластинчатые решения.
Размер теплообменника не влияет на жёсткость воды. Небольшой паяный ПТО мощностью 20-50 кВт в системе горячего водоснабжения с жёсткой водой забьётся быстрее, чем большой разборный, — просто потому что канал уже, а чистить его нельзя.
Особенно критично для:
- Бойлеров ГВС с температурой до 60-65°С — активная кристаллизация CaCO₃
- Тепловых пунктов с прямым водоразбором — вода не возвращается, контроль невозможен
- Чиллеров при использовании водопроводной воды в испарителе
Больше — не всегда лучше. При избыточной площади теплообмена LMTD (логарифмический средний температурный напор) падает. Это значит, что движущая сила процесса снижается, а температуры выходных потоков начинают «размазываться».
Последствия избыточного запаса:
- Снижение скорости потока в каналах → падение коэффициента теплоотдачи
- Риск condensation fouling — локальное переохлаждение стенки до точки росы
- Нестабильная работа регулирующей арматуры — клапан «охотится»
- Повышенное гидравлическое сопротивление при увеличении числа пластин
Правильный подход — технический расчёт пластинчатого теплообменника с запасом 10-20% по площади, не более.
Нужен расчёт пластинчатого теплообменника без мифов — с реальными данными?
Получить консультацию инженераВыбор пластинчатого теплообменника для холодильных систем требует анализа совместимости материалов и рабочих параметров хладагента:
- Аммиак (NH3, R717): несовместим с медью, латунью, цинком. Требует пластин из нержавеющей стали и прокладок из EPDM/PTFE. Паяные медные BPHE — запрещены.
- CO₂ (R744): рабочее давление в транскритическом цикле — до 130 бар. Стандартные паяные ПТО (до 45 бар) не подходят. Нужны специальные высокодавленые решения.
- Фреоны R410A, R32: рабочее давление до 40-45 бар — на пределе паяных ПТО, требует сертифицированных моделей.
- Пропан (R290): взрывоопасен, требует специального исполнения и зонирования.
Геометрия гофрирования пластины — ключевой параметр, определяющий KPT и гидравлическое сопротивление. Производители оригинальных пластин инвестируют в разработку профиля годами. Аналог с похожими габаритами, но иным углом или шагом гофра даёт другой результат.
- Отклонение угла гофрирования на 5° изменяет KPT на 8-15%
- Аналог с меньшим гофром снижает турбулентность → KPT падает
- При одинаковой площади мощность теплообменника с аналогом может быть на 15-30% ниже
- Толщина пластины (обычно 0,4-0,6 мм) влияет на термическое сопротивление
Это не значит, что аналоги всегда плохи — некоторые производители выпускают качественные пластины. Но нужна проверка: запрос технических данных и, в идеале, испытания.
LMTD — это движущая сила теплообмена. Чем он меньше, тем ближе к термодинамическому равновесию работает теплообменник. Это хорошо с точки зрения термодинамики (минимум необратимости), но плохо — с точки зрения практики:
- Низкий LMTD требует большой площади пластин — рост стоимости оборудования
- При малом LMTD скорости потоков снижаются → турбулентность падает → KPT уменьшается
- Насосные затраты растут нелинейно с увеличением числа пластин
- Оптимальный LMTD для большинства водяных систем — 5-15°С
Задача инженера — найти баланс: достаточно малый LMTD для эффективного цикла, но не настолько малый, чтобы оборудование становилось неоправданно дорогим.
Сводная таблица: все 14 мифов о пластинчатых теплообменниках
Для удобства собрали все мифы из обеих частей в одну таблицу.
| № | Миф | Статус | Ключевой факт |
|---|---|---|---|
| 1 | «Не нужно обслуживать» | МИФ | ТО без промывки теряет 20-40% мощности за 2-3 года |
| 2 | «Вечно служат» | МИФ | Прокладки меняют каждые 5-10 лет |
| 3 | «Всегда эффективнее кожухотрубных» | МИФ | При загрязнённых средах кожухотрубный надёжнее |
| 4 | «Не боится гидроударов» | МИФ | Прокладки деформируются при резком перепаде давления |
| 5 | «Любой теплоноситель» | МИФ | Масла и суспензии забивают каналы 3-5 мм |
| 6 | «Дешевле в эксплуатации всегда» | МИФ | При загрязнённой воде расходы на ТО растут |
| 7 | «Чем больше пластин — тем лучше» | МИФ | Избыток пластин увеличивает гидросопротивление |
| 8 | «В пластинчатом нет накипи» | МИФ | Накипь при жёсткости более 3 мг-экв/л |
| 9 | «Подходит для любого давления» | МИФ | Разборные до 25 бар, паяные до 45 бар |
| 10 | «Водоподготовка не нужна — ТО маленький» | МИФ | Размер не влияет на жёсткость воды |
| 11 | «Запас x2 по площади — надёжнее» | МИФ | LMTD падает, возможен condensation fouling |
| 12 | «Работает с любым хладагентом» | МИФ | NH3 — нержавейка, CO₂ — спецвысокодавленые |
| 13 | «Аналог не хуже оригинала» | МИФ | Геометрия гофра критична, KPT снижается до 30% |
| 14 | «Чем ниже LMTD — тем лучше» | МИФ | Нужен баланс площади, напора и насосных затрат |
Кейсы из практики
Кейс 1: Паяный ПТО вышел из строя за 8 месяцев
Тепловой пункт ГВС, г. Самара. Жёсткость воды — 8,5 мг-экв/л. Заказчик отказался от умягчителя, поставив паяный ПТО 40 кВт без водоподготовки. Через 8 месяцев производительность упала на 60%, промывка результата не дала — каналы были перекрыты. Потребовалась замена ТО. После установки картриджного умягчителя следующий ПТО отработал более 4 лет без нареканий.
Кейс 2: Аналог вместо оригинала — последствия
Промышленный чиллер, г. Екатеринбург. При плановой замене пластин в разборном ПТО был выбран аналог по цене на 35% ниже оригинала. После сборки тепловая мощность снизилась с 380 до 295 кВт. Инженерный анализ выявил несоответствие угла гофрирования — 45° вместо 60° у оригинала. Потребовалась дозакупка 6 дополнительных пластин оригинальной геометрии.
Кейс 3: CO₂-система и выбор теплообменника
Транскритический холодильный контур, г. Москва. Проектировщик изначально заложил паяный ПТО на давление 45 бар. При проверке выяснилось, что в транскритическом цикле рабочее давление на высокой стороне достигает 115 бар. Потребовалась замена на кожухопластинчатый теплообменник класса KPT с рабочим давлением 100 бар. Изменение на стадии монтажа обошлось в 3 раза дороже, чем правильный выбор при проектировании.
