Базовые определения: что нужно знать
Понимание конструктивных различий — первый шаг к развенчанию мифов. Большинство заблуждений возникают именно из-за того, что пользователи не разграничивают разборные и паяные аппараты, смешивая их характеристики.
Миф 1: «Пластинчатый теплообменник не нужно обслуживать»
Этот миф рождается из сравнения с кожухотрубными аппаратами, которые десятилетиями работают без вмешательства. Пластинчатый теплообменник воспринимается как «современный и безотказный» — раз он компактнее и эффективнее, значит, о нём можно забыть.
Реальность: Разборный ПТО требует планового обслуживания каждые 5-10 лет (замена прокладок), а при жёсткой воде — ежегодной или даже чаще химической промывки. Загрязнение пластин солями жёсткости снижает коэффициент теплопередачи на 20-40%, увеличивает гидравлическое сопротивление и давление на насос.
Паяный ТО не разбирается, но также нуждается в периодической CIP-промывке — раз в 1-3 года при умягчённой воде, чаще при жёсткой. Признаки загрязнения: рост перепада давления, снижение температуры на выходе.
Миф 2: «Пластинчатый теплообменник всегда лучше кожухотрубного»
Пластинчатые ТО действительно имеют более высокий коэффициент теплопередачи (U = 3000-7000 Вт/м²К против 500-2000 Вт/м²К для кожухотрубных), занимают меньше места и требуют меньше металла. Это создаёт иллюзию универсального превосходства.
Реальность: Пластинчатый ТО проигрывает кожухотрубному охладителю в следующих ситуациях:
- Рабочее давление выше 25 бар (для разборных) или выше 45 бар (для паяных)
- Теплоноситель содержит крупные включения, волокна, суспензии
- Высоковязкие среды (масло SAE 40 и выше при низких температурах)
- Парожидкостные смеси с высоким паросодержанием
- Требуется малый перепад давления по обеим сторонам одновременно
Миф 3: «Паяный теплообменник вечно служит»
Паяный ТО — монолитная конструкция без прокладок, которые «вечно надо менять». Отсюда вывод: «он сам по себе вечный». Некоторые производители усиливают этот миф маркетинговыми заявлениями о «сроке службы 25+ лет».
Реальность: Паяный теплообменник действительно не требует замены прокладок. Но он имеет ахиллесову пяту — при серьёзном загрязнении или коррозионном повреждении он не ремонтируется, а заменяется целиком. Это одноразовый аппарат в буквальном смысле.
Срок службы паяного ТО сокращают:
- Хлориды выше 300 мг/л в воде (питтинговая коррозия медных паек)
- Термоудары — резкие перепады температуры (дельта больше 50°C за секунды)
- Замерзание воды в каналах (гарантированное разрушение при замерзании)
- Работа с аммиаком R717 (несовместим с медными пайками)
Миф 4: «Чем больше пластин в теплообменнике, тем лучше»
Логика проста: больше пластин — больше площадь теплообмена — выше мощность. Именно этот аргумент используют, когда хотят «с запасом» перекрыть требования технического задания.
Реальность: Избыточное число пластин вызывает ряд проблем:
- Рост гидравлического сопротивления — скорость в каналах падает, число Рейнольдса снижается, режим становится ламинарным, теплоотдача резко ухудшается
- Перегрев при малом расходе — при низкой нагрузке теплоноситель не успевает охладиться до нужной температуры, возможно вскипание
- Обратный эффект при частичной нагрузке — аппарат, рассчитанный на максимум, на 30-50% нагрузки работает неэффективно
- Увеличение стоимости — каждая пластина и прокладка добавляют к цене аппарата и к затратам на обслуживание
Правильный подбор — это расчёт по методу LMTD или NTU с учётом реального диапазона нагрузок, а не «с запасом 50%».
Миф 5: «Пластинчатый теплообменник дешевле в эксплуатации»
Этот миф — самый сложный, потому что он частично справедлив. При правильных условиях применения пластинчатый ТО действительно обходится дешевле: меньше металла, выше KПД, компактнее обвязка.
Когда это правда:
- Умягчённая или дистиллированная вода (жёсткость до 3 мг-экв/л)
- Стабильные нагрузки без резких перепадов
- Рабочая температура до 120°C, давление до 16 бар
- Нейтральные среды без абразива и волокон
Когда это НЕ правда:
- Жёсткая вода без умягчения — накипь требует промывки раз в 3-6 месяцев
- Агрессивные среды требуют дорогих материалов (титан, Hastelloy)
- Частые термоудары — ускоренный износ прокладок, замена каждые 2-3 года
- Загрязнённые среды — частые остановки на чистку снижают ОПЭКС-преимущество
Не уверены, какой теплообменник подойдёт для вашей задачи? Инженеры S22 разберут технические параметры и подберут оптимальный вариант.
Получить бесплатную консультациюМиф 6: «Разборный теплообменник можно установить в любое место»
Разборный ТО компактнее кожухотрубного при той же мощности. Это правда. Но «компактный в работе» не значит «компактный при обслуживании» — и здесь кроется ловушка для проектировщиков.

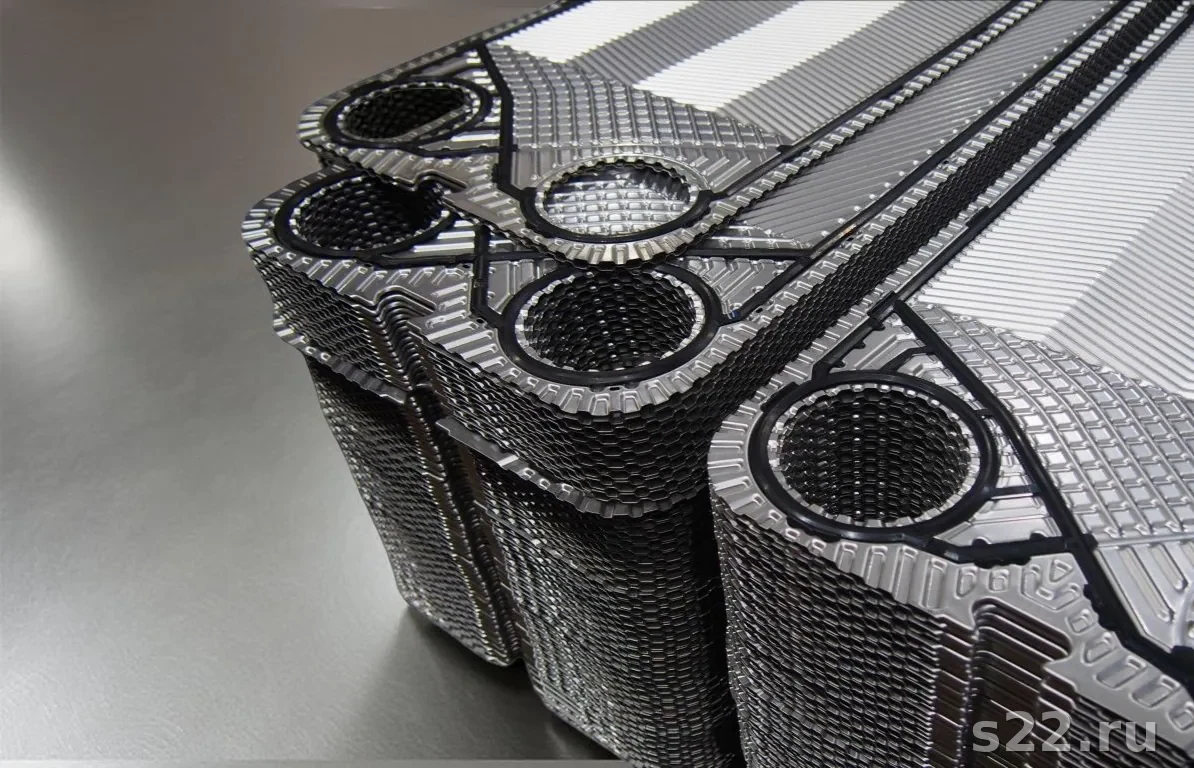

Реальность: Для разборки пакета пластин необходимо свободное пространство перед аппаратом (со стороны подвижной прижимной плиты) не менее 100-150% от длины пакета. Для типовых аппаратов мощностью 500-2000 кВт это 0,8-1,5 м свободного пространства.
Типичная ошибка — установка ТО вплотную к стене или другому оборудованию. При плановой замене прокладок (раз в 7-10 лет) монтажники не могут вытащить пластины — аппарат демонтируют полностью, что увеличивает стоимость обслуживания в 3-5 раз.
- Аппараты до 20 пластин: запас 0,5-0,7 м
- Аппараты 20-100 пластин: запас 0,8-1,2 м
- Аппараты 100+ пластин: запас 1,5-2,0 м
Миф 7: «Нержавеющая сталь не корродирует»
«Нержавейка — нержавеющая, потому что не ржавеет». Этот миф настолько укоренился, что его транслируют даже некоторые технические специалисты. Для теплообменников из AISI 304 или AISI 316 это убеждение может стоить очень дорого.
Реальность: Нержавеющая сталь обладает пассивным слоем (оксид хрома Cr₂O₃), который защищает от коррозии в большинстве сред. Но этот слой разрушается:
- Хлориды: AISI 316L — до 200 мг/л Cl⁻ при T до 60°C. При 200-1000 мг/л Cl⁻ — только титан Grade 1. Выше 1000 мг/л — Hastelloy C276 или титан Grade 7.
- Питтинговая коррозия: Хлориды инициируют точечные язвы, которые незаметны снаружи и приводят к сквозным свищам. Особенно опасно при T выше 60°C.
- Щелевая коррозия: Возникает под прокладками при недостаточном стягивании пакета или нарушении пассивного слоя при монтаже.
- Межкристаллитная коррозия: При длительном нагреве в диапазоне 450-850°C (сварка без последующего отжига) — опасна для аппаратов с горячим паром.
Таблица: мифы vs реальность
Сводная таблица семи разобранных мифов с кратким резюме и практическим выводом:
| Миф | Статус | Правда | Что делать |
|---|---|---|---|
| Не нужно обслуживать | МИФ | Прокладки стареют, пластины загрязняются | Промывка раз в 1-3 года, замена прокладок раз в 5-10 лет |
| Всегда лучше кожухотрубного | МИФ | При P выше 25 бар, вязких средах — кожухотрубный лучше | Выбор по параметрам задачи, а не по типу |
| Паяный вечно служит | МИФ | При загрязнении или коррозии — замена целиком | Контроль качества воды, CIP-промывка |
| Больше пластин — лучше | МИФ | Избыток пластин — рост ΔP, ухудшение при частичной нагрузке | Расчёт по LMTD/NTU, запас не более 15-20% |
| Всегда дешевле в эксплуатации | ЧАСТИЧНО | При жёсткой воде ОПЭКС может быть выше | Анализ ОПЭКС на 10 лет перед выбором |
| Можно поставить в любое место | МИФ | Нужна зона разборки: 0,8-2,0 м | Проектировать зону ТО на этапе расстановки |
| Нержавейка не корродирует | МИФ | Cl⁻ выше 200 мг/л разрушает AISI 316L | Титан при хлоридах выше 200 мг/л |
Таблица совместимости материалов пластин с теплоносителями:
| Материал | Хлориды (макс.) | Температура (макс.) | Применение |
|---|---|---|---|
| AISI 304 | до 100 мг/л | 150°C | Умягчённая вода, пищевые продукты |
| AISI 316L | до 200 мг/л | 180°C | Техническая вода, слабощелочные среды |
| Титан Grade 1 | до 1000 мг/л | 250°C | Морская вода, рассол, кислоты |
| Hastelloy C276 | до 3000 мг/л | 300°C | Сильные кислоты, смешанные среды |
Примеры: когда миф сработал против клиента
Промышленное предприятие, г. Екатеринбург: потеря производительности на 35%
Разборный ПТО на системе охлаждения компрессора. Персонал 7 лет не проводил плановое обслуживание — «пластинчатые не надо трогать». Жёсткость воды: 8 мг-экв/л, умягчения нет. Через 7 лет коэффициент теплопередачи снизился с 4200 до 2700 Вт/м²К, температура масла на выходе из ТО выросла с 42 до 58°C. Компрессор начал уходить в термозащиту.
Система охлаждения морской воды, рыбоперерабатывающий завод
Заказчик настоял на пластинах AISI 316L вместо рекомендованного титана — «нержавейка же, зачем переплачивать». Морская вода: хлориды 19 000-22 000 мг/л. Через 8 месяцев — сквозной питтинг на 12 пластинах, смешение сред. Производство остановлено на 4 дня.
ЦТП жилого комплекса, г. Москва
Разборный ПТО на узле ГВС установили вплотную к стене — расстояние 15 см. При первом плановом ТО через 8 лет монтажники не смогли разобрать пакет без демонтажа аппарата. Для демонтажа потребовалось перекрыть ГВС всего здания (180 квартир) на 2 суток.
