Обслуживание испарителя:
CIP, чистка трубок, замена уплотнений

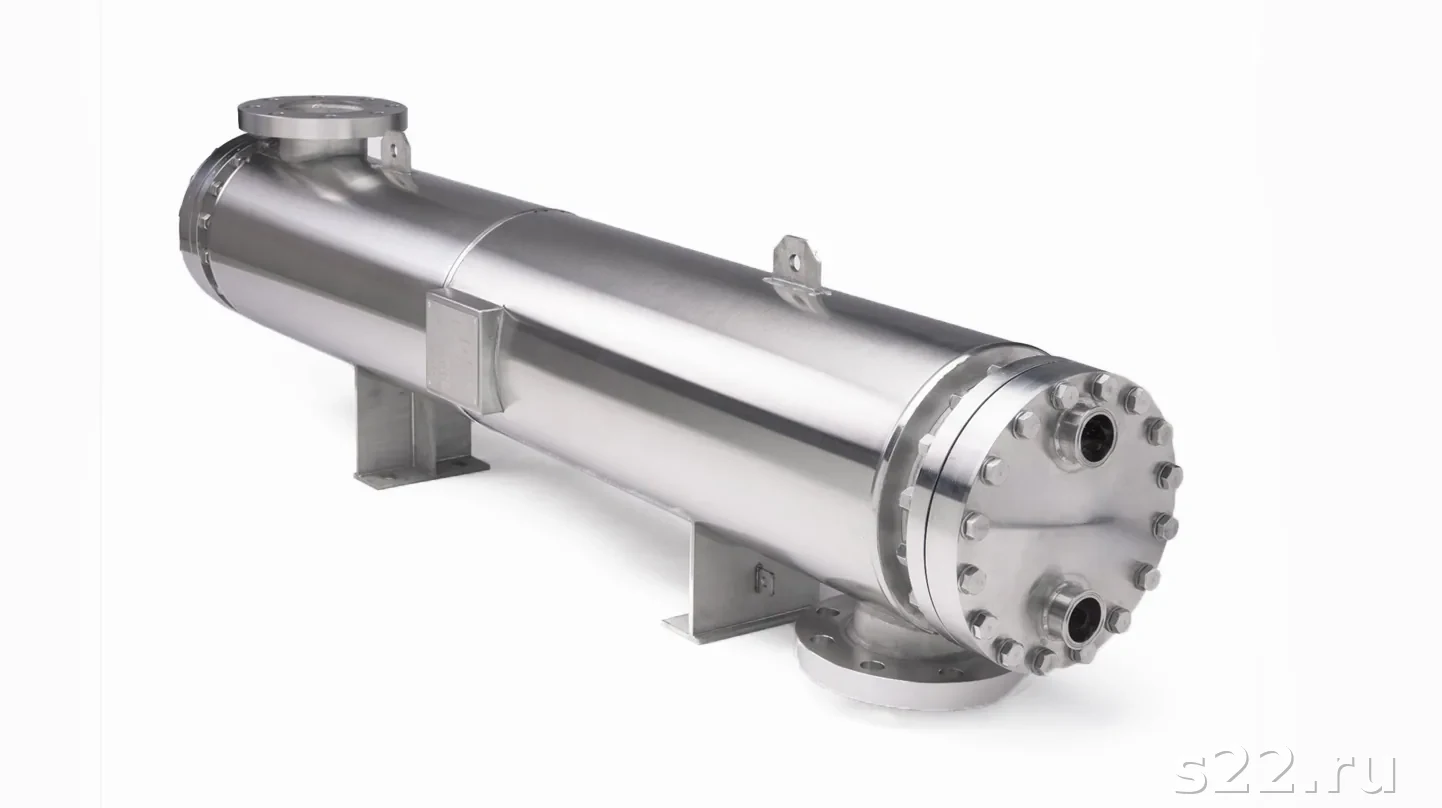

Регламент ТО кожухотрубного испарителя: периодичность, признаки загрязнения, CIP-промывка водяного тракта, механическая чистка, заглушение трубок, гидравлические испытания
Содержание
Принцип планового ТО
Плановое ТО обходится в 3–5 раз дешевле аварийного ремонта. Испаритель, не проходящий регулярную чистку, теряет 10–30% КПД за один-два сезона. Накипь 1 мм на трубках снижает коэффициент теплопередачи на 10–15%.
Календарный план ТО испарителя (годовой цикл)
| Мероприятие | Периодичность | Исполнитель | Документация |
|---|---|---|---|
| Проверка рабочих давлений (P хладагента, P воды) | Ежемесячно | Дежурный инженер | Журнал работы |
| Визуальный осмотр: фланцы, изоляция, коррозия | Ежемесячно | Дежурный инженер | Журнал осмотров |
| Контроль ΔP водяного тракта (перепад давления) | Ежеквартально | Механик | Форма ТО |
| Анализ воды (жёсткость, pH, Cl⁻, ингибиторы) | Ежеквартально | Хим. лаборатория | Протокол анализа |
| CIP-промывка водяного тракта | Ежегодно (при жёсткой воде) | Сервисная организация | Акт выполненных работ |
| Проверка состояния уплотнений крышек | Ежегодно | Механик | Форма ТО |
| Контроль герметичности хладагентного тракта | Ежегодно | Лицензир. организация | Акт опрессовки |
| Механическая чистка трубок (при необходимости) | По состоянию (ΔP > 20%) | Сервисная организация | Акт + фотоотчёт |
| Вихретоковый контроль трубок | Раз в 5–8 лет | НК-организация | Протокол НК |
| Гидравлические испытания (плановые) | Раз в 4 года (по РТН) | Лицензир. организация | Запись в паспорт |
Гидравлические признаки (по водяному тракту)
- Рост перепада давления ΔP воды более 15–20% от проектного при том же расходе
- Снижение расхода воды через испаритель при постоянной скорости насоса
- Рост разницы T_вода_вход − T_вода_выход при неизменной нагрузке (хуже охлаждение)
Термодинамические признаки
- Снижение холодопроизводительности (мощности) системы более 10%
- Рост температуры кипения хладагента — компрессор «не тянет»
- Рост температуры нагнетания компрессора (признак перегрузки)
- Повышенное потребление электроэнергии при той же нагрузке
CIP (Cleaning-In-Place) — промывка без разборки аппарата. Реагент прокачивается через трубный тракт с помощью специального насоса из бака. Не требует демонтажа испарителя, занимает 2–4 часа, минимальный простой оборудования.
Подготовка: изоляция испарителя
Закрыть запорную арматуру на входе и выходе водяного тракта. Подключить байпасный контур с насосом CIP и баком реагента к дренажным штуцерам. Слить оставшуюся воду из тракта.
Предварительная промывка водой
Прокачка чистой воды 10–15 мин для удаления рыхлых отложений. Контроль: вода в дренаже должна быть прозрачной.
Циркуляция реагента
Прокачка рабочего раствора реагента при температуре 40–60°C в течение 30–90 мин. Скорость потока: 0,5–1,5 м/с для хорошего перемешивания. Периодический контроль pH в сливе.
Финальная промывка
Промывка чистой водой до нейтрального pH на выходе (pH 6,8–7,5). Обычно 2–3 цикла по 10 мин. Контроль pH индикаторной бумагой или pH-метром.
Проверка результата
После подключения системы: измерить ΔP водяного тракта при рабочем расходе. Сравнить с проектным значением. При восстановлении ΔP до нормы — промывка успешна.
| Тип отложений | Реагент | Концентрация | T, °C | Время |
|---|---|---|---|---|
| Карбонатная накипь (CaCO₃, CaMg(CO₃)₂) | Соляная кислота ингибированная | 5–10% | 30–40 | 30–60 мин |
| Карбонатная накипь (мягкая) | Лимонная кислота | 2–5% | 50–60 | 60–90 мин |
| Сульфатная накипь (CaSO₄) | EDTA (трилон Б) раствор | 3–5% | 50–70 | 2–4 ч |
| Биообрастание (biofilm, слизь) | NaOH + биоцид (DBNPA или ЧАС) | NaOH 1–2% | 60–70 | 30–45 мин |
| Железоокисные отложения (ржавчина) | Фосфорная кислота или реагент ЗМБК | 3–5% | 40–50 | 60–90 мин |
| Нефтяные / масляные отложения | NaOH + поверхностно-активные вещества | NaOH 1–1,5%, ПАВ 0,2% | 60–70 | 30–60 мин |
| Смешанные отложения | Двухступенчатая промывка: щёлочь → кислота | По типу | 50–60 | 2–3 ч (два цикла) |
Механическая чистка применяется при: сильных минеральных отложениях, не поддающихся химическому растворению; органических плёнках; загрязнениях неизвестного состава; после первичного вскрытия аппарата для оценки состояния трубок.
Методы механической чистки
- Прутковый ёрш (rod brush): ёрш на гибком приводе прокачивается через каждую трубку. Применяется для мягких и рыхлых отложений. Не повреждает трубки. Стоимость: низкая, можно выполнять собственными силами. Недостаток: трудоёмкость при большом числе трубок (200–1000 шт).
- Гидроструйная чистка (hydroblasting): вода под давлением 300–600 бар (иногда до 1000 бар) подаётся через форсунку в каждую трубку. Самый эффективный метод: удаляет все типы отложений, включая сульфатную накипь. Требует специального оборудования. Стоимость: 50 000–150 000 руб.
- Ультразвуковая чистка: погружение в ультразвуковую ванну (для малых аппаратов) или размещение УЗ-преобразователей снаружи. Мягкий метод, не повреждает трубки. Эффективен при загрязнениях в труднодоступных местах. Стоимость: средняя.
- Высокоскоростная прокачка абразивной суспензии: специфический метод, применяется редко. Только для стальных трубок.
Порядок механической чистки
- Отсечь испаритель от систем, слить теплоноситель
- Снять крышки водяных камер (разболтить фланцевые соединения)
- Визуальный осмотр трубных решёток и трубок — фотофиксация
- Чистка каждой трубки выбранным методом (ёрш или гидроструй)
- Повторный осмотр, при необходимости — повторная чистка
- Установка новых прокладок крышек (старые не переиспользуются)
- Сборка, гидравлическое испытание водяного тракта
- Подключение и запуск, измерение ΔP
Прокладки крышек испарителя — расходный материал. Они обеспечивают герметичность между крышками водяных камер и трубными решётками. При каждом вскрытии крышки прокладку необходимо заменять.
| Тип прокладки | Материал | Применение | T_макс | Срок службы |
|---|---|---|---|---|
| Паронит ПМБ | Асбест + каучук (старый стандарт) | Вода, рассол, пар | 250°C | 3–5 лет |
| Паронит безасбестовый (ГАРТ-1000) | Арамидные волокна + каучук | Вода, рассол, реагенты | 280°C | 4–7 лет |
| PTFE (фторопласт-4) | Политетрафторэтилен | Агрессивные среды, кислоты | 200°C | 5–8 лет |
| Спирально-навитая (spiral wound) | Нержавейка + PTFE или графит | Нефтехимия, высокое P | 400°C | Замена при каждом вскрытии |
| Metal jacketed | Мягкий металл в нержавеющей оболочке | Высокие P и T | 600°C | Замена при каждом вскрытии |
Затяжка болтов крышек — момент затяжки
Момент затяжки зависит от диаметра болта, материала прокладки и рабочего давления. Ориентировочные значения для паронитовых прокладок:
- Болт М16: 50–80 Н·м
- Болт М20: 90–130 Н·м
- Болт М24: 150–200 Н·м
- Болт М30: 250–350 Н·м
- Затяжка: крест-накрест, в 3 прохода (30% → 70% → 100% момента)
Гидравлические испытания — обязательная процедура при вводе в эксплуатацию, после ремонта, периодически по регламенту РТН (раз в 4 года — плановые, раз в 2 года — наружный осмотр).
Порядок гидравлических испытаний по ТР ТС 032
- P_исп = 1,5 × P_расч (но не менее P_расч + 0,3 МПа)
- Температура воды: 5–40°C (не ниже, чтобы избежать хрупкого разрушения)
- Время выдержки: 10 мин для сосудов с толщиной стенки до 50 мм
- Затем: снизить давление до P_расч и осматривать аппарат 30 мин
- Критерии годности: нет видимых деформаций, нет течи, нет запотевания
- Допустимое падение давления: не более 0,05 МПа за время осмотра
- Испытывается каждый тракт отдельно (водяной и хладагентный)
- Результаты: запись в паспорте сосуда, дата и подпись ответственного
При обнаружении в трубке сквозного дефекта (коррозионная язва, эрозионное отверстие, механическая трещина) её заглушают — закрывают с обоих концов специальными конусными заглушками, вбиваемыми в трубную решётку.
Правила заглушения трубок
- Допускается заглушить до 10–15% от общего числа трубок без существенного снижения мощности
- При заглушении 15–20% — необходима проверка теплового расчёта: мощность может снизиться более 10%
- При заглушении более 20% — рекомендуется замена трубного пучка
- Заглушки: конусные стальные (по OD трубки), материал совместим со средой
- После заглушения: гидравлическое испытание, запись в паспорт
- Расположение дефектных трубок наносится на схему трубной решётки и хранится в деле аппарата
Ориентировочные цены для испарителя чиллера 200–600 кВт (диаметр 325–500 мм, длина 2000–4500 мм) по Москве и МО, 2025–2026 г.
