1. Схемы парового отопления
Тепло от парового котла передаётся воде через ТО. Пар конденсируется, отдавая скрытую теплоту. Конденсат возвращается через КО.
Современные системы — только через ТО (безопасность). Прямое паровое отопление (пар в радиаторы) устарело.
2. Расчёт мощности
Q = q × S × K. q — теплопотери (Вт/м2), S — площадь, K=1,15-1,25.
| Здание | q, Вт/м2 | 5000 м2 |
|---|---|---|
| Цех | 30-60 | 150-300 кВт |
| Склад | 20-40 | 100-200 кВт |
| Офис | 80-120 | 400-600 кВт |
3. Подбор ТО

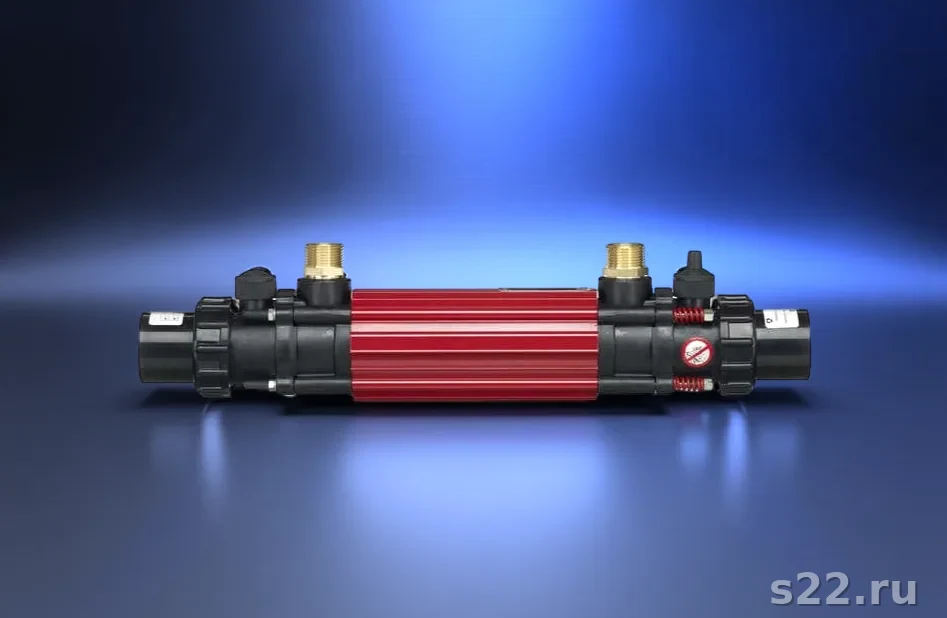

Кожухотрубный — более 500 кВт. Пластинчатый — до 1 МВт.
Цех 10000 м2, пар 6 бар
Q = 600 кВт. Пар 1036 кг/ч. ТО 15 м2 DN65. КО DN40 (x3).
4. Обвязка
Полная обвязка: РК, фильтр, клапан, ПСК, ТО, КО, бак. Подробнее в отдельной статье.
5. Погодная автоматика
Контроллер + уличный датчик → клапан. Экономия 20-30%.
6. КО
Поплавковый КО с термовентом. Запас x3. Защита от гидроудара.
7. Возврат конденсата
Возврат обязателен. Бак и насос — по расходу и расстоянию.
8. Преимущества
- Компактные ТО (в 3-5 раз меньше водо-водяных)
- Быстрый нагрев
- Транспортировка на большие расстояния
- Один источник для отопления, ГВС и технологии
9. Кейсы
Завод: 3 цеха, 2 МВт
3 ТО (800+700+500 кВт), 3 станции, погодная автоматика. Экономия: 28% пара + 15% возврат = 4,2 млн/год.
10. Стоимость (500 кВт)
| Элемент | Цена |
|---|---|
| ТО | 100-200 тыс. |
| Обвязка | 120-250 тыс. |
| Автоматика | 80-150 тыс. |
| Бак/насос | 150-300 тыс. |
| Итого | 450-900 тыс. |
Дополнительная информация
Стандарты и нормативы
При проектировании паровых и охлаждающих систем необходимо соблюдать требования: ГОСТ 34347-2017 (сосуды и аппараты), ГОСТ Р 55682 (теплообменные аппараты), ПБ 03-576-03 (правила устройства и безопасной эксплуатации сосудов под давлением), СП 30.13330.2020 (внутренний водопровод и канализация), СП 60.13330.2020 (отопление, вентиляция и кондиционирование). Для систем с градирнями — СП 3.1.2.3116-13 (профилактика легионеллёза).
Требования к документации
- Паспорт теплообменного аппарата с расчётными параметрами
- Сертификат соответствия ТР ТС 032/2013 (оборудование под давлением)
- Инструкция по монтажу и эксплуатации от производителя
- Акт гидравлического испытания (1,25 × Рраб)
- Журнал осмотров и ремонтов теплообменного оборудования
- Протоколы анализов воды (для систем с градирнями)
Периодичность обслуживания
| Операция | Периодичность | Ответственный |
|---|---|---|
| Визуальный осмотр | Ежедневно | Оператор |
| Проверка показаний КИП | Каждая смена | Оператор |
| Проверка конденсатоотводчиков | Ежемесячно | Слесарь КИПиА |
| Анализ воды / конденсата | Ежемесячно | Лаборатория |
| Промывка теплообменника | 1-2 раза в год | Сервисная служба |
| Ревизия арматуры | Ежегодно | Ремонтная служба |
| Гидравлическое испытание | Раз в 4 года | Инспекция Ростехнадзора |
Рекомендации по энергосбережению
Комплексный подход к повышению энергоэффективности теплообменного оборудования включает: регулярную промывку поверхностей теплообмена (снижение термического сопротивления отложений), оптимизацию расходов теплоносителей (балансировка контуров), утилизацию тепла уходящих потоков (рекуперация), автоматизацию регулирования (погодозависимое управление, ПИД-регулирование), мониторинг КПД теплообменника (сравнение расчётных и фактических параметров). Экономический эффект от комплекса мер — 15-30% снижения расхода энергоносителей.
Выбор поставщика оборудования
При выборе поставщика теплообменного оборудования обращайте внимание на: наличие собственного инженерного расчёта (не просто продажа по каталогу), опыт поставок для аналогичных объектов, гарантийные обязательства (минимум 12 месяцев), наличие сервисной службы для пусконаладки и обслуживания, сертификация по ТР ТС 032/2013, возможность изготовления нестандартных аппаратов по ТЗ заказчика.
Для консультации по подбору оборудования — оставьте заявку. Наши инженеры помогут выбрать оптимальное решение с учётом технических требований и бюджета. Расчёт и коммерческое предложение — за 1 рабочий день.
Типичные вопросы при проектировании
Количество тепла, передаваемое через 1 м2 поверхности теплообменника при разности температур 1°C за 1 секунду. Единица: Вт/(м2·К). Для паровых кожухотрубных ТО: K = 1500-4000 Вт/(м2·К). Для водо-водяных пластинчатых: K = 3000-7000 Вт/(м2·К). Для воздухоохладителей: K = 20-60 Вт/(м2·К). Чем выше K, тем компактнее теплообменник при той же мощности.
Средняя движущая сила теплообмена. LMTD = (ΔT1 - ΔT2) / ln(ΔT1/ΔT2), где ΔT1 и ΔT2 — разности температур на концах теплообменника. При противотоке LMTD максимален. При прямотоке — на 15-30% ниже. Для расчёта площади: F = Q / (K × LMTD). Правильный расчёт LMTD — залог точного подбора теплообменника.
Сравнение типов теплообменников для данного применения
| Параметр | Кожухотрубный | Пластинчатый разборный | Пластинчатый паяный |
|---|---|---|---|
| Максимальное давление | до 40 бар | до 25 бар | до 30 бар |
| Максимальная температура | до 500°C | до 180°C (EPDM) | до 225°C |
| Загрязнённые среды | Допускает | Ограничено | Не допускает |
| Обслуживание | Механическая чистка | Разборка + химия | Только химия |
| Компактность | Большие габариты | В 3-5 раз компактнее | Самый компактный |
| Стоимость (500 кВт) | от 120 тыс. руб. | от 80 тыс. руб. | от 50 тыс. руб. |
| Срок поставки | 4-8 недель | 2-4 недели | 1-2 недели |
Как выбрать тип теплообменника
Кожухотрубный — когда важна надёжность, допускаются загрязнённые среды, высокое давление или температура, нет ограничений по размерам.
Пластинчатый разборный — когда важна компактность, среды чистые, давление до 25 бар, нужна возможность наращивания мощности (добавление пластин).
Пластинчатый паяный — когда важна минимальная стоимость и размер, среды чистые, мощность до 500 кВт, обслуживание только химпромывкой.
