1. Причины гидроудара
Ударная волна от столкновения конденсатной пробки с препятствием. Пар разгоняет конденсат до 20-40 м/с. Давление удара — 100-200 бар при рабочем 10 бар.
- Неисправные конденсатоотводчики
- Отсутствие дренажей
- Резкий пуск на холодный паропровод
- Неправильный уклон трубопровода
- Провисание паропровода
2. Механизм удара
E = 0,5 × m × v2. При m=2 кг, v=30 м/с: E=900 Дж (кувалда — 50-100 Дж). Сила F = m×v/t = 2×30/0,005 = 12000 Н (1,2 тонны).
12000 Н на площадь колена DN50 (20 см2) = 60 бар. При рабочем 10 бар.
3. Последствия
| Элемент | Повреждение | Стоимость ремонта |
|---|---|---|
| Фланец | Срыв болтов | 50-150 тыс. |
| Колено | Трещина | 30-80 тыс. |
| Трубная доска ТО | Деформация | 200-500 тыс. |
| Корпус ТО | Разгерметизация | 500+ тыс. |
4. Методы защиты
- Поплавковый КО — непрерывный отвод конденсата
- Дренажи каждые 30-50 м, перед подъёмами и ТО
- Конденсатные карманы 200-300 мм перед КО
- Плавный пуск 10-15 мин, 1°C/мин
- Уклон 1:100 в направлении потока
5. Дренажные точки
Карман DN≥DN трубы (200-300 мм) + фильтр + термодинамический КО + обратный клапан.
6. Правильный пуск
- Открыть дренажи и воздушники
- Открыть байпасы КО
- Медленно открыть пар (1/4 оборота)
- Прогрев 10-15 мин
- Полное открытие, закрыть дренажи
- Включить автоматику
7. Роль КО
Исправный КО — главная защита. При заклинивании — конденсат заполняет систему → удар при пуске.
8. Ошибки монтажа
- Паропровод без уклона
- Подъём без дренажа
- Один КО на два ТО
- Постоянно открытый байпас
9. Диагностика
Стуки, неравномерный прогрев, вибрация — предвестники. УЗ-детектор определяет скопление конденсата.
10. Кейсы
Химзавод: разрушение трубной доски
Причина: Термодинамический КО заклинил. При пуске — удар в ТО.
Решение: Замена на поплавковый, конденсатный карман, инструкция пуска.
Результат: 3 года без аварий. Затраты 120 тыс. vs 450 тыс. ремонт.
Котельная: срыв фланца DN100
Причина: 80 м без дренажей. Конденсат при останове → удар при пуске.
Решение: 2 дренажные точки с КО, уклон 1:100.
Результат: Затраты 85 тыс. руб.
Дополнительная информация
Стандарты и нормативы
При проектировании паровых и охлаждающих систем необходимо соблюдать требования: ГОСТ 34347-2017 (сосуды и аппараты), ГОСТ Р 55682 (теплообменные аппараты), ПБ 03-576-03 (правила устройства и безопасной эксплуатации сосудов под давлением), СП 30.13330.2020 (внутренний водопровод и канализация), СП 60.13330.2020 (отопление, вентиляция и кондиционирование). Для систем с градирнями — СП 3.1.2.3116-13 (профилактика легионеллёза).
Требования к документации
- Паспорт теплообменного аппарата с расчётными параметрами
- Сертификат соответствия ТР ТС 032/2013 (оборудование под давлением)
- Инструкция по монтажу и эксплуатации от производителя
- Акт гидравлического испытания (1,25 × Рраб)
- Журнал осмотров и ремонтов теплообменного оборудования
- Протоколы анализов воды (для систем с градирнями)
Периодичность обслуживания
| Операция | Периодичность | Ответственный |
|---|---|---|
| Визуальный осмотр | Ежедневно | Оператор |
| Проверка показаний КИП | Каждая смена | Оператор |
| Проверка конденсатоотводчиков | Ежемесячно | Слесарь КИПиА |
| Анализ воды / конденсата | Ежемесячно | Лаборатория |
| Промывка теплообменника | 1-2 раза в год | Сервисная служба |
| Ревизия арматуры | Ежегодно | Ремонтная служба |
| Гидравлическое испытание | Раз в 4 года | Инспекция Ростехнадзора |
Рекомендации по энергосбережению
Комплексный подход к повышению энергоэффективности теплообменного оборудования включает: регулярную промывку поверхностей теплообмена (снижение термического сопротивления отложений), оптимизацию расходов теплоносителей (балансировка контуров), утилизацию тепла уходящих потоков (рекуперация), автоматизацию регулирования (погодозависимое управление, ПИД-регулирование), мониторинг КПД теплообменника (сравнение расчётных и фактических параметров). Экономический эффект от комплекса мер — 15-30% снижения расхода энергоносителей.
Выбор поставщика оборудования
При выборе поставщика теплообменного оборудования обращайте внимание на: наличие собственного инженерного расчёта (не просто продажа по каталогу), опыт поставок для аналогичных объектов, гарантийные обязательства (минимум 12 месяцев), наличие сервисной службы для пусконаладки и обслуживания, сертификация по ТР ТС 032/2013, возможность изготовления нестандартных аппаратов по ТЗ заказчика.
Для консультации по подбору оборудования — оставьте заявку. Наши инженеры помогут выбрать оптимальное решение с учётом технических требований и бюджета. Расчёт и коммерческое предложение — за 1 рабочий день.
Типичные вопросы при проектировании
Количество тепла, передаваемое через 1 м2 поверхности теплообменника при разности температур 1°C за 1 секунду. Единица: Вт/(м2·К). Для паровых кожухотрубных ТО: K = 1500-4000 Вт/(м2·К). Для водо-водяных пластинчатых: K = 3000-7000 Вт/(м2·К). Для воздухоохладителей: K = 20-60 Вт/(м2·К). Чем выше K, тем компактнее теплообменник при той же мощности.
Средняя движущая сила теплообмена. LMTD = (ΔT1 - ΔT2) / ln(ΔT1/ΔT2), где ΔT1 и ΔT2 — разности температур на концах теплообменника. При противотоке LMTD максимален. При прямотоке — на 15-30% ниже. Для расчёта площади: F = Q / (K × LMTD). Правильный расчёт LMTD — залог точного подбора теплообменника.

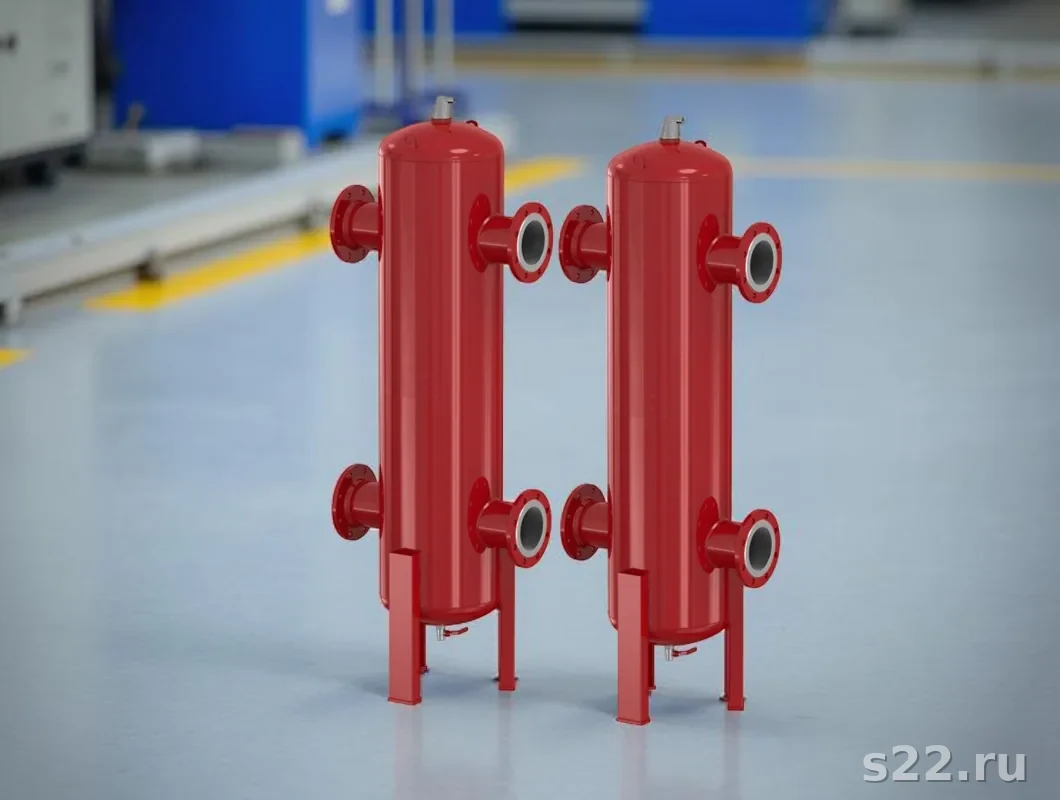

Сравнение типов теплообменников для данного применения
| Параметр | Кожухотрубный | Пластинчатый разборный | Пластинчатый паяный |
|---|---|---|---|
| Максимальное давление | до 40 бар | до 25 бар | до 30 бар |
| Максимальная температура | до 500°C | до 180°C (EPDM) | до 225°C |
| Загрязнённые среды | Допускает | Ограничено | Не допускает |
| Обслуживание | Механическая чистка | Разборка + химия | Только химия |
| Компактность | Большие габариты | В 3-5 раз компактнее | Самый компактный |
| Стоимость (500 кВт) | от 120 тыс. руб. | от 80 тыс. руб. | от 50 тыс. руб. |
| Срок поставки | 4-8 недель | 2-4 недели | 1-2 недели |
Как выбрать тип теплообменника
Кожухотрубный — когда важна надёжность, допускаются загрязнённые среды, высокое давление или температура, нет ограничений по размерам.
Пластинчатый разборный — когда важна компактность, среды чистые, давление до 25 бар, нужна возможность наращивания мощности (добавление пластин).
Пластинчатый паяный — когда важна минимальная стоимость и размер, среды чистые, мощность до 500 кВт, обслуживание только химпромывкой.
