1. Расчёт расхода пара на ГВС
Аппарат, в котором энергия конденсации пара передаётся нагреваемой воде. Пар конденсируется, отдавая скрытую теплоту (2000-2200 кДж/кг). Конденсат отводится через конденсатоотводчик.
Для расчёта нужны: тепловая мощность (кВт), расход пара (кг/ч), площадь теплообмена (м2). Формулы и примеры — ниже.
2. Формулы и примеры расчёта
Тепловая мощность
Q = G_в × Cp × (t_гвс - t_хвс), где G_в — расход воды (кг/с), Cp = 4,18 кДж/(кг·К), t_гвс = 60°C, t_хвс = 5°C.
Расход пара
D = Q × 3600 / r, где r — теплота конденсации при рабочем давлении.
| Давление, бар | T, °C | r, кДж/кг | D на 1 МВт, кг/ч |
|---|---|---|---|
| 1 | 100 | 2257 | 1595 |
| 2 | 120 | 2202 | 1635 |
| 4 | 144 | 2133 | 1688 |
| 6 | 159 | 2085 | 1727 |
| 10 | 180 | 2015 | 1787 |
ГВС жилого комплекса: 15 м3/ч, пар 4 бар
Q: 15000/3600 × 4,18 × 55 = 959 кВт.
Расход пара: 959×3600/2133 = 1618 кг/ч.
КО: Поплавковый DN50, 4045 кг/ч (x2,5).
ТО: Кожухотрубный 12 м2.

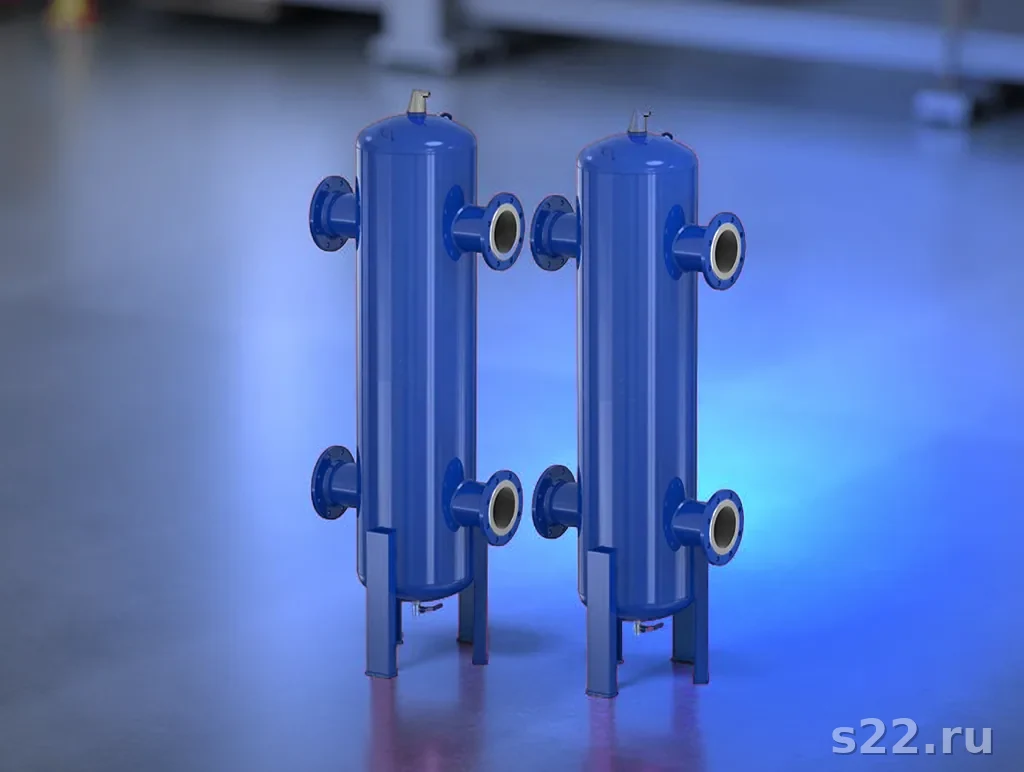

3. Подбор кожухотрубного ТО
Кожухотрубные ТО — пар в межтрубное пространство, вода в трубки. Коэффициент теплоотдачи при конденсации 5000-10000 Вт/(м2·К).
| Мощность | Площадь, м2 | DN |
|---|---|---|
| 100-300 кВт | 3-8 | DN25-40 |
| 300-1000 кВт | 8-25 | DN40-65 |
| 1-3 МВт | 25-60 | DN65-100 |
4. Пластинчатый vs кожухотрубный
Пластинчатые компактнее в 3-5 раз, но ограничены давлением до 2-4 бар. Для высокого давления — только кожухотрубные.
5. Схема обвязки
Полная обвязка: РК, фильтр, регулирующий клапан, ПСК, ТО, поплавковый КО, обратный клапан, конденсатный бак.
6. Автоматика регулирования
ПИД-регулятор + Pt100 + электропривод клапана. При увеличении водоразбора — клапан открывается, увеличивая расход пара. Стабильность ±1,5°C.
Больница: 800 кВт ГВС
Решение: Кожухотрубный ТО 16 м2, пар 4 бар, КО DN40, клапан DN40 Kvs=25.
Результат: ±1,5°C, экономия пара 22%.
7. Конденсатоотводчик
Поплавковый КО с термовентом. Запас x2,5. Возврат конденсата экономит 15-25% топлива.
8. Монтаж
Кожухотрубный ТО горизонтально. Пар — межтрубное (верхний). Вода — трубки (противоток). Плавный пуск для защиты от гидроудара.
9. Ошибки
- КО без запаса — захлёбывается при пуске
- Нет регулирования — перегрев при малом разборе
- Прямоток — потеря 20% мощности
- Нет деаэрации — O2 разрушает трубки
10. Примеры
ЖК: замена водогрейного котла на паровой ТО
Было: Котёл 2 МВт, КПД 85%, газ 260 м3/ч.
Стало: Паровой котёл 2,5 т/ч + ТО 2 МВт, КПД 92%.
Экономия: 18% газа, окупаемость 14 мес.
Оставьте заявку — подбор за 1 рабочий день.
Дополнительная информация
Стандарты и нормативы
При проектировании паровых и охлаждающих систем необходимо соблюдать требования: ГОСТ 34347-2017 (сосуды и аппараты), ГОСТ Р 55682 (теплообменные аппараты), ПБ 03-576-03 (правила устройства и безопасной эксплуатации сосудов под давлением), СП 30.13330.2020 (внутренний водопровод и канализация), СП 60.13330.2020 (отопление, вентиляция и кондиционирование). Для систем с градирнями — СП 3.1.2.3116-13 (профилактика легионеллёза).
Требования к документации
- Паспорт теплообменного аппарата с расчётными параметрами
- Сертификат соответствия ТР ТС 032/2013 (оборудование под давлением)
- Инструкция по монтажу и эксплуатации от производителя
- Акт гидравлического испытания (1,25 × Рраб)
- Журнал осмотров и ремонтов теплообменного оборудования
- Протоколы анализов воды (для систем с градирнями)
Периодичность обслуживания
| Операция | Периодичность | Ответственный |
|---|---|---|
| Визуальный осмотр | Ежедневно | Оператор |
| Проверка показаний КИП | Каждая смена | Оператор |
| Проверка конденсатоотводчиков | Ежемесячно | Слесарь КИПиА |
| Анализ воды / конденсата | Ежемесячно | Лаборатория |
| Промывка теплообменника | 1-2 раза в год | Сервисная служба |
| Ревизия арматуры | Ежегодно | Ремонтная служба |
| Гидравлическое испытание | Раз в 4 года | Инспекция Ростехнадзора |
Рекомендации по энергосбережению
Комплексный подход к повышению энергоэффективности теплообменного оборудования включает: регулярную промывку поверхностей теплообмена (снижение термического сопротивления отложений), оптимизацию расходов теплоносителей (балансировка контуров), утилизацию тепла уходящих потоков (рекуперация), автоматизацию регулирования (погодозависимое управление, ПИД-регулирование), мониторинг КПД теплообменника (сравнение расчётных и фактических параметров). Экономический эффект от комплекса мер — 15-30% снижения расхода энергоносителей.
Выбор поставщика оборудования
При выборе поставщика теплообменного оборудования обращайте внимание на: наличие собственного инженерного расчёта (не просто продажа по каталогу), опыт поставок для аналогичных объектов, гарантийные обязательства (минимум 12 месяцев), наличие сервисной службы для пусконаладки и обслуживания, сертификация по ТР ТС 032/2013, возможность изготовления нестандартных аппаратов по ТЗ заказчика.
Для консультации по подбору оборудования — оставьте заявку. Наши инженеры помогут выбрать оптимальное решение с учётом технических требований и бюджета. Расчёт и коммерческое предложение — за 1 рабочий день.
Типичные вопросы при проектировании
Количество тепла, передаваемое через 1 м2 поверхности теплообменника при разности температур 1°C за 1 секунду. Единица: Вт/(м2·К). Для паровых кожухотрубных ТО: K = 1500-4000 Вт/(м2·К). Для водо-водяных пластинчатых: K = 3000-7000 Вт/(м2·К). Для воздухоохладителей: K = 20-60 Вт/(м2·К). Чем выше K, тем компактнее теплообменник при той же мощности.
Средняя движущая сила теплообмена. LMTD = (ΔT1 - ΔT2) / ln(ΔT1/ΔT2), где ΔT1 и ΔT2 — разности температур на концах теплообменника. При противотоке LMTD максимален. При прямотоке — на 15-30% ниже. Для расчёта площади: F = Q / (K × LMTD). Правильный расчёт LMTD — залог точного подбора теплообменника.
Сравнение типов теплообменников для данного применения
| Параметр | Кожухотрубный | Пластинчатый разборный | Пластинчатый паяный |
|---|---|---|---|
| Максимальное давление | до 40 бар | до 25 бар | до 30 бар |
| Максимальная температура | до 500°C | до 180°C (EPDM) | до 225°C |
| Загрязнённые среды | Допускает | Ограничено | Не допускает |
| Обслуживание | Механическая чистка | Разборка + химия | Только химия |
| Компактность | Большие габариты | В 3-5 раз компактнее | Самый компактный |
| Стоимость (500 кВт) | от 120 тыс. руб. | от 80 тыс. руб. | от 50 тыс. руб. |
| Срок поставки | 4-8 недель | 2-4 недели | 1-2 недели |
Как выбрать тип теплообменника
Кожухотрубный — когда важна надёжность, допускаются загрязнённые среды, высокое давление или температура, нет ограничений по размерам.
Пластинчатый разборный — когда важна компактность, среды чистые, давление до 25 бар, нужна возможность наращивания мощности (добавление пластин).
Пластинчатый паяный — когда важна минимальная стоимость и размер, среды чистые, мощность до 500 кВт, обслуживание только химпромывкой.
