1. Рынок теплообменников в Кыргызстане
Бишкек — крупнейший потребитель теплообменного оборудования в Кыргызстане. Значительная часть тепловых сетей города проходит через индивидуальные тепловые пункты (ИТП), в которых установлены пластинчатые теплообменники для разделения первичного и вторичного контуров теплоснабжения.
Локального производства пластинчатых ТО в Кыргызстане практически нет — всё оборудование поставляется из России (российские производители и European brands через российских дистрибьюторов), Казахстана, Китая, Европы. S22 входит в число поставщиков из России с инженерным сервисом.
| Сегмент | Объём применения | Типичный ТО |
|---|---|---|
| ИТП жилых домов | Высокий — весь новый жилфонд | Alfa Laval M6/M10, разборный |
| Промышленные предприятия | Средний — энергетика, пищепром | Разборный или кожухотрубный |
| Гостиницы и торговые центры | Средний — климатическое оборудование | Alfa Laval M3, паяный BPHE |
| Холодильные склады | Растущий — агро-логистика | Паяный BPHE, аммиачные ТО |
2. Типы пластинчатых теплообменников для Бишкека
| Тип | Давление | Примеры | Применение в Бишкеке |
|---|---|---|---|
| Разборный пластинчатый | До 25 бар | Alfa Laval M6, M10; Funke FP40; SWEP V80 | ИТП, котельные, промпредприятия |
| Паяный (BPHE) | До 45 бар | Alfa Laval CB14, CB30; SWEP B25; Danfoss XB | ГВС, холодильные системы, газовые котлы |
| Сварной пластинчатый | До 80 бар | Alfa Laval Compabloc; SWEP V200 | Нефтепром, агрессивные среды |
| Полусварной | До 45 бар | Alfa Laval AlfaNova; Sondex S-паяный | Аммиачные холодильные системы |
3. Марки пластинчатых теплообменников: поставка в Бишкек
S22 поставляет следующие марки пластинчатых ТО в Бишкек:
| Производитель | Страна | Модели | Диапазон цен |
|---|---|---|---|
| Alfa Laval | Швеция | M3, M6, M10, M15, CB14-CB77 | от 35 000 до 500 000 руб. |
| SWEP | Швеция | B5, B12, B25, V80, V200 | от 12 000 до 400 000 руб. |
| Danfoss | Дания | XB06, XB12, XB37, XB51 | от 15 000 до 350 000 руб. |
| Funke | Германия | FP04, FP14, FP40, FP120 | от 25 000 до 450 000 руб. |
| Kaori | Тайвань | K030, K060, K120 | от 8 000 до 120 000 руб. |
| АКМАН | Россия | АМ-01 — АМ-15 | от 12 000 до 200 000 руб. |
4. Теплообменники для ИТП Бишкека
Индивидуальные тепловые пункты (ИТП) — основной потребитель пластинчатых ТО в Бишкеке. В ИТП теплообменник разделяет горячую воду из городской теплосети (первичный контур, 130/70°C или 95/70°C) и воду системы отопления/ГВС здания (вторичный контур).
Температурный график 95/70°C (зима) или 80/60°C. Давление вторичного контура 4-6 бар. Нагрузка 50-2000 кВт в зависимости от здания.
Нагрев воды до 60°C (санитарная норма). Требуется отдельный ТО или ступень. Давление ГВС 3-5 бар. Материал пластин AISI 316L для ГВС.
Нагрузка 1 МВт → площадь пластин 8-15 м² → 50-120 пластин. Типичная модель: Alfa Laval M10-FM или Funke FP40.
Вода из теплосети может содержать ингибиторы коррозии и хлориды — выбирайте уплотнения EPDM (стойкость к химии лучше NBR).
Кейс: ИТП жилого комплекса в Бишкеке, 3 МВт
ЗадачаРеконструкция ИТП. Старые кожухотрубные ТО 1980-х годов заменить на современные пластинчатые.
РешениеS22 поставил 2× Alfa Laval M15-M (150 пластин, площадь 22 м², нагрузка 1,5 МВт каждый). Уплотнения EPDM под теплоноситель с антикоррозийными добавками. Доставка из Москвы — 8 дней. Монтаж на месте своими силами заказчика.
РезультатЭкономия места в ИТП — 60%. Улучшение эффективности теплопередачи — рост с 0,8 до 5,5 кВт/°C. Срок окупаемости — 3,5 года за счёт экономии тепловой энергии.
5. Как подобрать пластинчатый теплообменник для Бишкека
Алгоритм подбора ТО одинаков вне зависимости от местонахождения — разница только в учёте местной воды (жёсткость, pH, хлориды).
Q = G × Cp × ΔT. Для ИТП — из проекта теплоснабжения здания. Для ГВС — по числу жильцов (700-900 Вт/чел).
Первичный контур: температура подачи и обратки. Вторичный контур: требуемые T входа и выхода. Пример ИТП: 130/70°C → 95/70°C.
Расход обоих контуров (м³/ч). Рабочее давление (МПа). Тип среды (вода, гликоль, масло). Качество воды (жёсткость).
Разборный — для ИТП и промышленности (обслуживание, расширение). Паяный — для ГВС и холодильных систем (компактность).
В Бишкеке вода из р. Ала-Арча средней жёсткости. Для теплосети — уточнять pH и хлориды (влияют на выбор уплотнений и частоту промывки).
По площади теплообмена — на загрязнение пластин (fouling factor). По давлению — на пиковые нагрузки в период максимального потребления.
6. Доставка теплообменников в Бишкек
S22 организует доставку пластинчатых теплообменников из Москвы в Бишкек через надёжные транспортные компании.
| Вес груза | ТК | Срок | Стоимость доставки |
|---|---|---|---|
| До 30 кг (паяный BPHE) | СДЭК, Boxberry | 5-7 дней | 3 000-6 000 руб. |
| 30-100 кг (малый разборный) | СДЭК, ПЭК | 6-9 дней | 5 000-12 000 руб. |
| 100-500 кг (средний ТО для ИТП) | ПЭК, Байкал-Сервис | 7-12 дней | 10 000-25 000 руб. |
| 500+ кг (крупный ТО, несколько ТО) | ПЭК, автодоставка | 10-15 дней | По запросу |
7. Документация ЕАЭС для Кыргызстана
Пластинчатые теплообменники, поставляемые в Кыргызстан из России, подпадают под технические регламенты ЕАЭС:
| Документ | Область | Наличие у S22 |
|---|---|---|
| Паспорт изделия (на русском) | Все ТО | Всегда |
| Декларация ТР ТС 032/2013 | ТО с P выше 0,05 МПа | По запросу |
| Сертификат ISO 9001 производителя | Alfa Laval, Danfoss, SWEP | По запросу |
| Сертификат ГОСТ-Р | Российские аналоги | По запросу |
8. Стоимость пластинчатых теплообменников с доставкой в Бишкек
| Тип ТО | Применение | Цена ТО | Доставка | Итого Бишкек |
|---|---|---|---|---|
| Паяный SWEP B12 (1,4 м²) | ГВС квартиры, чиллер | 12 000 руб. | 4 000 руб. | ~16 000 руб. |
| Разборный Alfa Laval M6-FM (4 м²) | ИТП 200 кВт | 55 000 руб. | 7 000 руб. | ~62 000 руб. |
| Разборный Alfa Laval M10-FM (10 м²) | ИТП 1 МВт | 130 000 руб. | 14 000 руб. | ~144 000 руб. |
| Разборный Funke FP40 (25 м²) | ИТП 2-3 МВт | 280 000 руб. | 22 000 руб. | ~302 000 руб. |
| Аналог АКМАН АМ-10 (10 м²) | ИТП 1 МВт (бюджетный) | 75 000 руб. | 14 000 руб. | ~89 000 руб. |
Сравнение: европейский оригинал vs российский аналог для ИТП Бишкека
Alfa Laval M10-FMЦена: 130 000 руб. + 14 000 руб. доставка = 144 000 руб. Гарантия 2 года. Документация ISO. ЗИП легко доступны. Срок службы 15-20+ лет при правильном обслуживании.
АКМАН АМ-10Цена: 75 000 руб. + 14 000 руб. доставка = 89 000 руб. Гарантия 12 месяцев. Документация ГОСТ-Р и ТР ТС. ЗИП из России. Срок службы 10-15 лет. Экономия 38% на начальных инвестициях.
ВыводДля проектов с иностранным финансированием (ЕБРР, АДБ) — Alfa Laval (требование спецификации). Для муниципальных ИТП Бишкека с ограниченным бюджетом — АКМАН (соотношение цена/качество).
9. Обслуживание теплообменников и ЗИП в Бишкеке
После установки пластинчатый теплообменник требует периодического обслуживания. S22 поставляет запасные части (ЗИП) в Бишкек:
| ЗИП | Для каких ТО | Стоимость | Срок поставки |
|---|---|---|---|

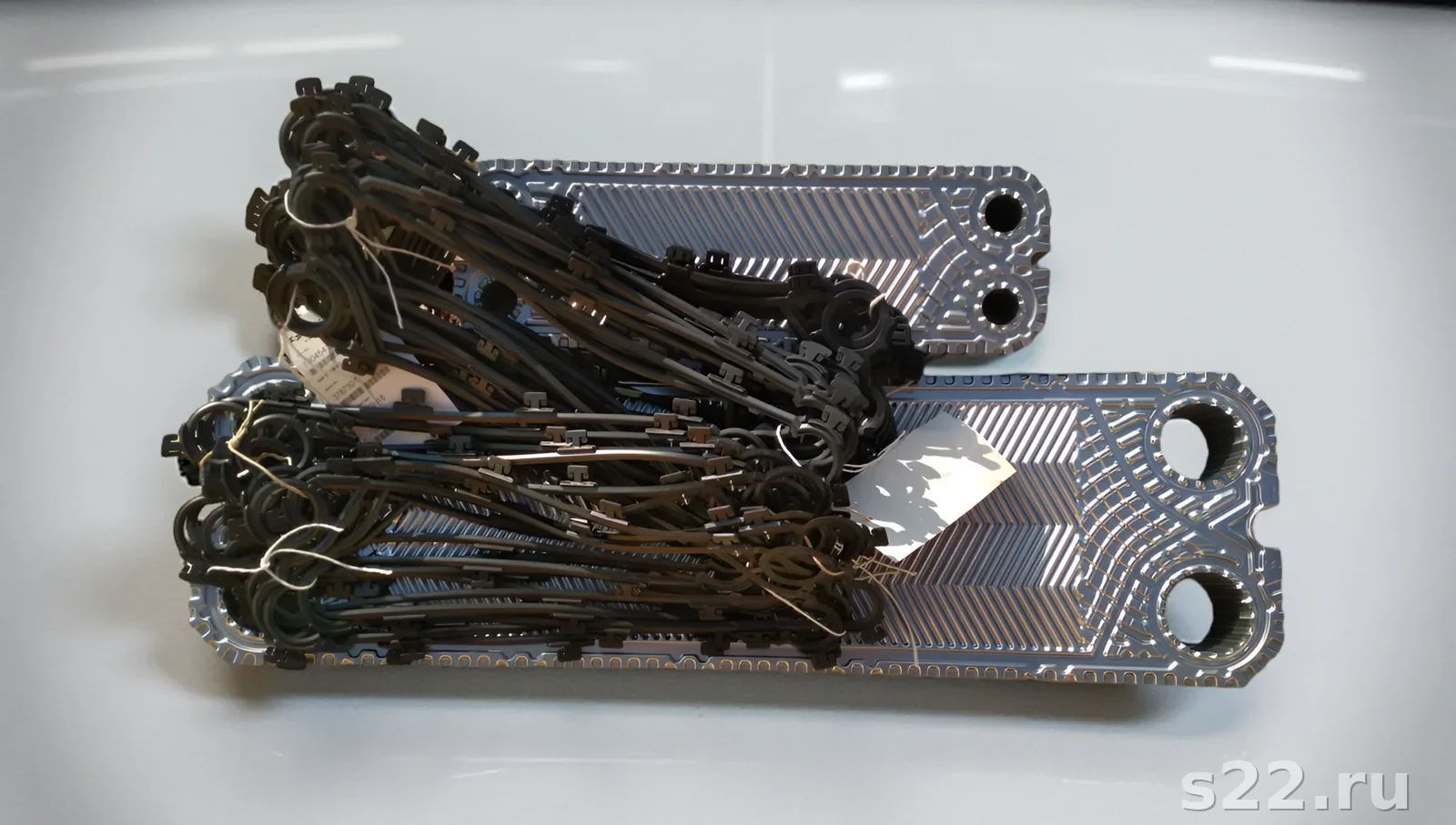

| Комплект уплотнений NBR/EPDM | Alfa Laval M3-M15, Funke FP | 3 000-25 000 руб. | 7-14 дней |
| Отдельные пластины (нержавейка) | Alfa Laval, SWEP, Funke | 500-3 000 руб./шт | 14-30 дней |
| Компрессионные болты, гайки | Все разборные ТО | 200-1 000 руб./шт | 7-14 дней |
| Рамы и несущие конструкции | Разборные ТО | 15 000-60 000 руб. | 30-60 дней |
10. Нормативная база для ИТП Кыргызстана
Кыргызстан — член ЕАЭС, поэтому технические регламенты ЕАЭС распространяются на оборудование, применяемое в республике:
| Документ | Область применения |
|---|---|
| ТР ТС 032/2013 | Оборудование под давлением (ТО с P выше 0,05 МПа) |
| СП 41-101-95 (РФ) | Тепловые пункты — применяется как справочный документ |
| ГОСТ 23011-91 | Теплообменники кожухотрубные — параметры стандартизации |
| СНиП Кыргызстана | Строительные нормы ИТП — местное законодательство |
| Параметр приёмки | Норматив | Что проверять |
|---|---|---|
| Гидроиспытание | 1,25 × P раб., мин. 0,2 МПа | Нет течей, давление держит 10 мин |
| Паспорт изделия | Обязателен | Соответствие маркировке на ТО |
| Декларация ТР ТС 032/2013 | При P выше 0,05 МПа | Срок действия не истёк |
| Внешний осмотр | ГОСТ 15980-82 | Нет коррозии, деформаций, некомплекта |
11. Советы по выбору поставщика ТО для Бишкека
При выборе поставщика пластинчатых теплообменников для Бишкека обратите внимание на следующие аспекты:
Надёжный поставщик предлагает подбор ТО по параметрам системы, а не просто продаёт «по каталогу». Проверьте: делает ли поставщик тепловой расчёт.
Требуйте паспорт изделия, декларацию ТР ТС 032/2013. Для ИТП на объектах с финансированием ЕБРР или ВБ — также сертификат ISO производителя.
Уточните, поставляет ли компания запасные части (уплотнения, пластины) к выбранной модели ТО. Это критично для долгосрочной эксплуатации.
Минимальный срок гарантии — 12 месяцев. Проверьте наличие техподдержки на русском языке для решения вопросов монтажа и эксплуатации.
Уточняйте сроки не только для ТО «в наличии», но и под заказ. Европейские марки под заказ могут занять 45-90 дней. Российские аналоги — 10-20 дней.
Изучите отзывы, запросите список реализованных объектов. Для ИТП Бишкека желательно иметь опыт поставок в страны ЕАЭС с соответствующими требованиями.
