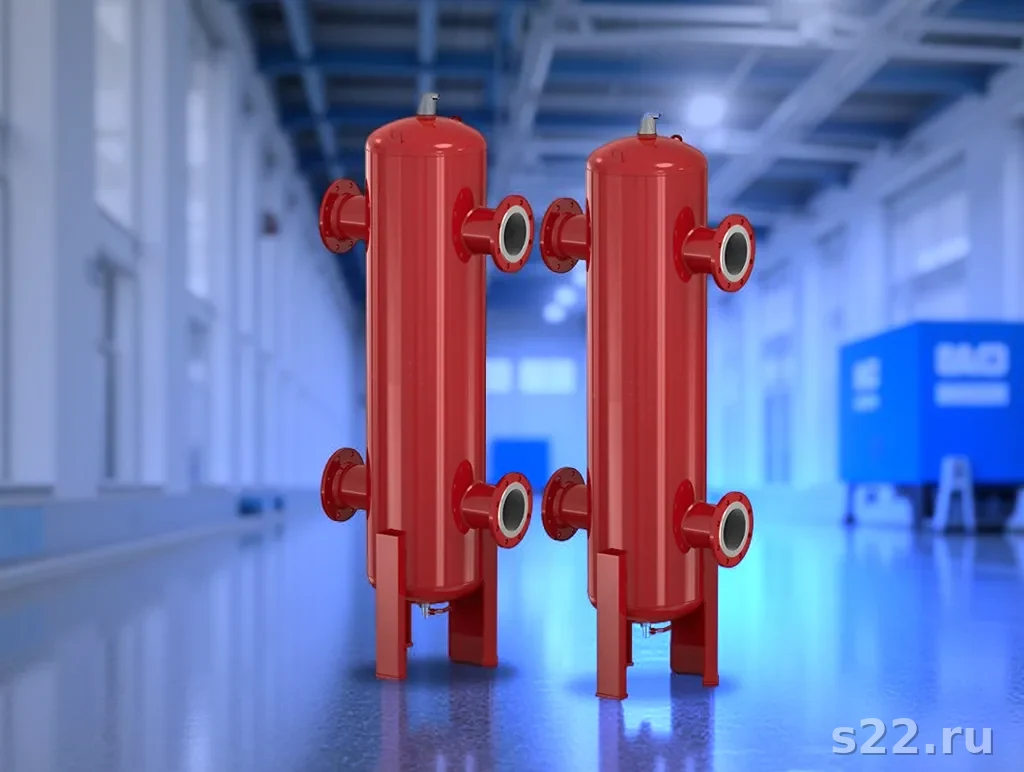

1. Почему паровая обвязка дороже водяной
Первый вопрос, который задаёт каждый, кто получает смету на паровой теплообменник: «Почему обвязка стоит больше самого ТО?» Ответ в трёх словах: пар опасен, требователен и непредсказуем.
Пар при 6 бар имеет температуру 159°С. При резком охлаждении он мгновенно конденсируется, создавая разрежение и гидравлический удар. Пар «прощает» ошибки хуже воды: неправильный конденсатоотводчик — авария в течение часов. Поэтому каждый компонент паровой системы должен быть рассчитан, специально изготовлен и сертифицирован.
Паровая арматура отличается от водяной: корпуса из нержавейки или ковкого чугуна, специальные набивки сальников (не тефлон, а графит или PTFE высокотемпературный), испытания при рабочем давлении — каждое изделие индивидуально. Всё это повышает себестоимость.
Кроме того, паровая система требует правильного проектирования трубопроводов: уклон, дренажные точки, компенсаторы теплового расширения (сталь при 150°С удлиняется на 1.5 мм/м). Ошибки в проектировании не закрываются дорогой арматурой — они гарантируют аварию.
Подробнее о паровых теплообменниках: пароводяной теплообменник, виды теплообменников.
2. Компоненты паровой обвязки — что и зачем
Стандартная паровая обвязка включает три группы компонентов:
| Группа | Компонент | Назначение | Цена (руб.) |
|---|---|---|---|
| Паровая сторона (вход) | Редуктор давления | Снижение давления сети до рабочего ТО | 15 000-80 000 |
| Паровая сторона (вход) | Паровой фильтр (Y-тип) | Задержка окалины, не допуская к арматуре | 5 000-25 000 |
| Паровая сторона (вход) | Регулятор с электроприводом | Управление расходом пара по температуре | 35 000-150 000 |
| Паровая сторона (вход) | Предохранительный клапан | Сброс при превышении давления | 8 000-30 000 |
| Конденсатная группа | Конденсатоотводчик | Отвод конденсата без потерь пара | 15 000-90 000 |
| Конденсатная группа | Обратный клапан | Предотвращение противотока конденсата | 3 000-15 000 |
| Конденсатная группа | Конденсатный горшок | Накопитель перед конденсатоотводчиком | 10 000-40 000 |
| КИП | Манометры (3-5 шт.) | Контроль давления на всех участках | 2 000-5 000/шт. |
| КИП | Термометры (2-3 шт.) | Контроль температуры пара и конденсата | 1 500-4 000/шт. |
| Запорная арматура | Шаровые/вентильные клапаны (8-12 шт.) | Изоляция участков при ТО | 3 000-12 000/шт. |
Итого только материалы: 150 000 — 500 000 руб. для ТО мощностью 500 кВт. Плюс трубопроводы, монтаж, пусконаладка — ещё 50-150% от стоимости материалов.
3. Конденсатоотводчик — самый критичный компонент
Конденсатоотводчик (steam trap) — сердце паровой обвязки. Его задача: непрерывно отводить конденсат из теплообменника, не пропуская пар (потери) и не допуская накопления конденсата (гидроудар).
Поплавковый (float trap): поплавок поднимается при наполнении конденсатом и открывает клапан. Самый надёжный, с интегрированным воздухоотводчиком. Цена: 25 000-90 000 руб. Рекомендован для ТО. Термостатический (thermostatic trap): клапан открывается при охлаждении конденсата ниже температуры насыщения. Дешевле, но медленнее. Термодинамический (thermodynamic trap): работает на разнице скоростей пара и конденсата. Самый дешёвый (3 000-15 000 руб.), но ненадёжен при противодавлении.
Для паровых ТО рекомендуется поплавковый конденсатоотводчик с термостатическим воздухоотводчиком — он единственный работает в постоянном режиме при любом расходе конденсата. Thermodynamic и thermostatic конденсатоотводчики работают дискретно (открыл/закрыл) и при быстром изменении нагрузки могут «промахнуться».
| Тип | Принцип | Преимущества | Цена | Рекоменд. для ТО |
|---|---|---|---|---|
| Поплавковый (float & thermostatic) | Механический поплавок | Постоянный отвод, воздухоотводчик встроен | 25-90 тыс. руб. | Да, приоритет |
| Термостатический (bellows) | Термочувствительный элемент | Дешевле, работает при высоком давлении | 8-35 тыс. руб. | Резерв |
| Термодинамический (disk) | Скорость потока | Самый дешёвый, простая конструкция | 3-15 тыс. руб. | Нет (ненадёжен) |
4. Гидравлический удар: главная причина аварий паровых ТО
Гидравлический удар (water hammer) — самая частая и дорогостоящая авария паровых теплообменников. При гидроударе давление в 10-30 раз превышает рабочее, что разрушает пластины, трубные пучки и арматуру мгновенно. Правильная паровая обвязка — это прежде всего защита от гидравлического удара.
Правильный конденсатоотводчик
Поплавковый с воздухоотводчиком — непрерывный отвод конденсата. Не допускает накопления жидкости в паровом пространстве ТО
Уклон паропровода
Не менее 1:50 (2 мм на 100 мм трубы) в направлении движения пара. Конденсат самотёком стекает к дренажным точкам
Медленный прогрев
Открытие парового клапана не менее 20 минут. Резкая подача горячего пара в холодную систему — прямой путь к гидроудару
Дренажные точки
В нижних точках паропровода — дренажные вентили или конденсатоотводчики. Удаление конденсата до пуска системы
Правильный диаметр трубы
Скорость пара не более 25-30 м/с (влажный) или 40 м/с (перегретый). При чрезмерной скорости — срывание конденсата и удар
Компенсаторы теплового расширения
Паропровод удлиняется при нагреве. Без компенсаторов — деформация, изломы и напряжения на фланцах
5. Регулятор давления и расхода пара
Регулятор — один из самых дорогих компонентов паровой обвязки. Он управляет подачей пара в теплообменник, поддерживая заданную температуру нагреваемой среды. Существуют два принципиальных подхода:
Регулятор давления (прямого действия)
Редуктор давления поддерживает постоянное давление пара перед ТО вне зависимости от нагрузки. Простой, не требует электропитания. Недостаток: при изменении нагрузки температура нагреваемой среды меняется — нет точной регулировки температуры. Применяют для относительно стабильных нагрузок.
Регулятор с электроприводом (пропорциональный)
Клапан с серводвигателем или электроприводом управляется контроллером по сигналу от датчика температуры. Точная регулировка ±2°С. Требует: датчик температуры, контроллер (ПИД), блок питания, кабельная разводка. Суммарно с автоматикой: +50 000-100 000 руб. к цене клапана. Применяют для точных технологических процессов.
Выбор типа регулятора напрямую влияет на стоимость обвязки. Для ЖКХ (нагрев воды в ИТП) часто достаточно простого редуктора давления. Для пищевой или фармацевтической промышленности необходим электрический регулятор с точной автоматикой.
6. Запорная арматура для пара
Запорная арматура в паровой обвязке — ещё одна статья повышенных расходов. Специальные требования к арматуре для пара:
- Материал корпуса: нержавеющая сталь AISI 316L или ковкий чугун для температур до 300°С. Бронза — до 200°С. Латунь не допускается при T выше 150°С.
- Набивка сальника: графитовая или PTFE высокотемпературный. Обычный тефлон разрушается при 150°С.
- Концевые соединения: фланцы PN 16 или PN 25 по ГОСТ 12815 (давление 16 или 25 бар). Не PN 6 как в водяной арматуре.
- Испытание давлением: каждый клапан испытывается при 1.5×рабочего давления.
Не ставьте бытовую арматуру в паровую систему даже на время. Обычный шаровой кран с тефлоновым седлом разрушится при 150°С в течение нескольких часов работы, вызвав паровую утечку. Паровая утечка при 6 бар — угроза жизни персонала.
7. Из чего складывается полная стоимость паровой обвязки
Материалы (арматура и КИП)
Конденсатоотводчик, редуктор, регулятор, предохранительный клапан, фильтр, запорная арматура (8-12 шт.), манометры, термометры — всё специального парового исполнения.
Трубопроводы паровой обвязки
Бесшовные трубы из нержавеющей стали (AISI 316L) или специального сорта углеродистой стали (20). Паропровод диаметром 50-100 мм нержавеющий — от 3 500 руб./м. Плюс фланцы, прокладки, опоры.
Тепловая изоляция
Паропровод при 150°С без изоляции теряет 200-400 Вт/м. Изоляция минеральной ватой или пеностеклом с покрытием из оцинкованного листа или нержавейки. Обязательна для энергоэффективности.
Монтаж и пусконаладка
Сварка нержавеющих паропроводов — только аттестованные сварщики. Испытание смонтированного трубопровода (1.25×Рраб). Пусконаладка с настройкой конденсатоотводчика и регулятора.
8. Как обоснованно сэкономить на паровой обвязке
Сэкономить на паровой обвязке можно — но только на правильных позициях:
| Позиция | Можно экономить? | Как |
|---|---|---|
| Конденсатоотводчик | НЕТ — критично | Используйте поплавковый (не термодинамический) |
| Предохранительный клапан | НЕТ — безопасность | Только сертифицированные ПК |
| Регулятор с электроприводом | ДА — если нет точных требований | Заменить на редуктор прямого действия |
| Запорная арматура | ОСТОРОЖНО | Российские аналоги для неагрессивных применений |
| Паровой фильтр | НЕТ | Без фильтра окалина разрушит конденсатоотводчик |
| Манометры | ДА | Отечественные манометры для технических нужд |
| Тепловая изоляция | ЧАСТИЧНО | Уменьшить толщину, но не убирать совсем |
Монтаж паровой обвязки: требования и стоимость работ
Монтаж паровой обвязки — специализированная работа, которую нельзя доверить обычному сантехнику. Почему:
- Сварка паропроводов — только аттестованные сварщики (СРО, аттестация НАКС для категории пара). Стоимость сварки нержавеющих паропроводов: 3 000-8 000 руб./стык.
- Гидравлическое испытание — обязательное давление 1,25×Рраб. Для Ростехнадзора — с составлением акта испытания.
- Прогрев системы — не менее 20 минут до рабочего давления. Наблюдение за конденсатоотводчиком и проверка отсутствия гидроударов.
- Настройка регулятора — выставление уставки температуры, проверка П-И-Д параметров, тестирование аварийного отключения.
Пример: монтаж обвязки ТО 500 кВт на производстве
УсловияЗамена ТО на химическом производстве. Давление пара 0,8 МПа, температура 175°C. Новая конденсатная группа, регулятор с электроприводом.
РаботыДемонтаж старой обвязки — 16 ч. Прокладка новых паропроводов DN50 (нерж.) — 8 стыков, 22 ч. Монтаж конденсатной группы — 8 ч. Монтаж регулятора с приводом — 6 ч. Изоляция — 12 ч. Гидроиспытание — 4 ч. Прогрев, пусконаладка — 6 ч. Итого: 74 чел.-часа.
Стоимость монтажаСварщики НАКС: 16 000 руб./смена × 3 смены = 48 000 руб. Монтажники: 8 000 руб./смена × 5 смен = 40 000 руб. Изоляция: 25 000 руб. Пусконаладка: 20 000 руб. Итого монтаж: ~133 000 руб. (27% от стоимости оборудования 480 000 руб.).
9. Импортозамещение паровой арматуры в России
После 2022 г. рынок паровой арматуры в России претерпел изменения. Что изменилось и как это влияет на стоимость:
- Spirax Sarco, IMI: поставки через параллельный импорт, цены выросли на 50-80%. Сроки: 4-12 недель.
- СТАРЛАЙН (Россия): российский производитель конденсатоотводчиков. Термодинамические серии — доступны. Поплавковые — ограниченный ряд. Цены на 30-40% ниже Spirax при схожем качестве.
- НПО «Энергомаш» (Россия): регуляторы давления пара, предохранительные клапаны. Надёжные, документированные по ГОСТ. Цены: 20-30% ниже европейских.
- Китайские конденсатоотводчики: дешевле в 2-3 раза vs европейские, но требуют тщательного контроля качества. Для некритичных применений — вариант.
- Турецкая арматура: Gestra Turkey, Leser — хорошее качество, поставки регулярные, цены 20-30% ниже немецких.
10. Кейс: сравнение бюджетов обвязки для одного ТО
ТО 500 кВт: три варианта обвязки
БазовыйВсе компоненты Spirax Sarco / IMI / Samson (полный европейский). Конденсатоотводчик FT14 — 65 000 руб., редуктор PRV27S — 58 000 руб., регулятор с электроприводом VMP-1 + ACT — 140 000 руб. Итого материалы: ~450 000 руб.
ОптимальныйКонденсатоотводчик Spirax Sarco FT14 (критично, не экономим) — 65 000 руб. Редуктор СТАРЛАЙН (российский аналог) — 38 000 руб. Регулятор прямого действия вместо электрического — 45 000 руб. Запорная арматура НПО «Энергомаш» + ALSO — 55 000 руб. Итого: ~280 000 руб. Экономия 38%.
БюджетныйВсё российское + термодинамический конденсатоотводчик (риск гидроудара). Итого: ~180 000 руб. НЕ рекомендуем для непрерывного производства — риск аварии перекрывает экономию.
11. Нормативные документы для паровой обвязки
Паровая арматура и трубопроводы подпадают под требования российских нормативов. Ключевые документы:
12. Чек-лист: что проверить перед заказом паровой обвязки
Давление (МПа), температура (°C), расход (кг/ч) — без них невозможно подобрать арматуру
кВт или Гкал/ч — определяет диаметры трубопроводов и Kvs регулятора
Куда идёт конденсат: в бак, в теплосеть, в канализацию — влияет на выбор конденсатоотводчика
Нужна ли точная регулировка температуры? ПИД-регулятор или достаточно редуктора прямого действия?
Место для конденсатной группы, уклоны паропровода, дренажные точки
P > 0,07 МПа или T > 115°C → нужна регистрация трубопровода, паспорт, освидетельствование
Итого: почему паровая обвязка стоит дорого
Паровая обвязка теплообменника дороже водяной по совокупности факторов. Итоговая сводка:
| Фактор | Влияние на стоимость | Примечание |
|---|---|---|
| Специализированные компоненты для пара | +60-120% vs водяная обвязка | Конденсатоотводчик, редуктор, паровые клапаны |
| Нержавеющие паропроводы | +40-80 000 руб. | Паростойкие материалы, аттестованная сварка |
| Тепловая изоляция | +20-60 000 руб. | Горячий конденсат — обязательна для безопасности |
| Монтаж (аттестованные сварщики) | +30-50% vs монтаж водяной системы | Специализация по паровым системам |
| Ростехнадзор (если P > 0,07 МПа) | +40-120 000 руб. | Регистрация, освидетельствование, паспорт |
| Пусконаладка и настройка | +30-60 000 руб. | Прогрев, настройка конденсатоотводчика и регулятора |
