Типы уплотнений для пластинчатых теплообменников

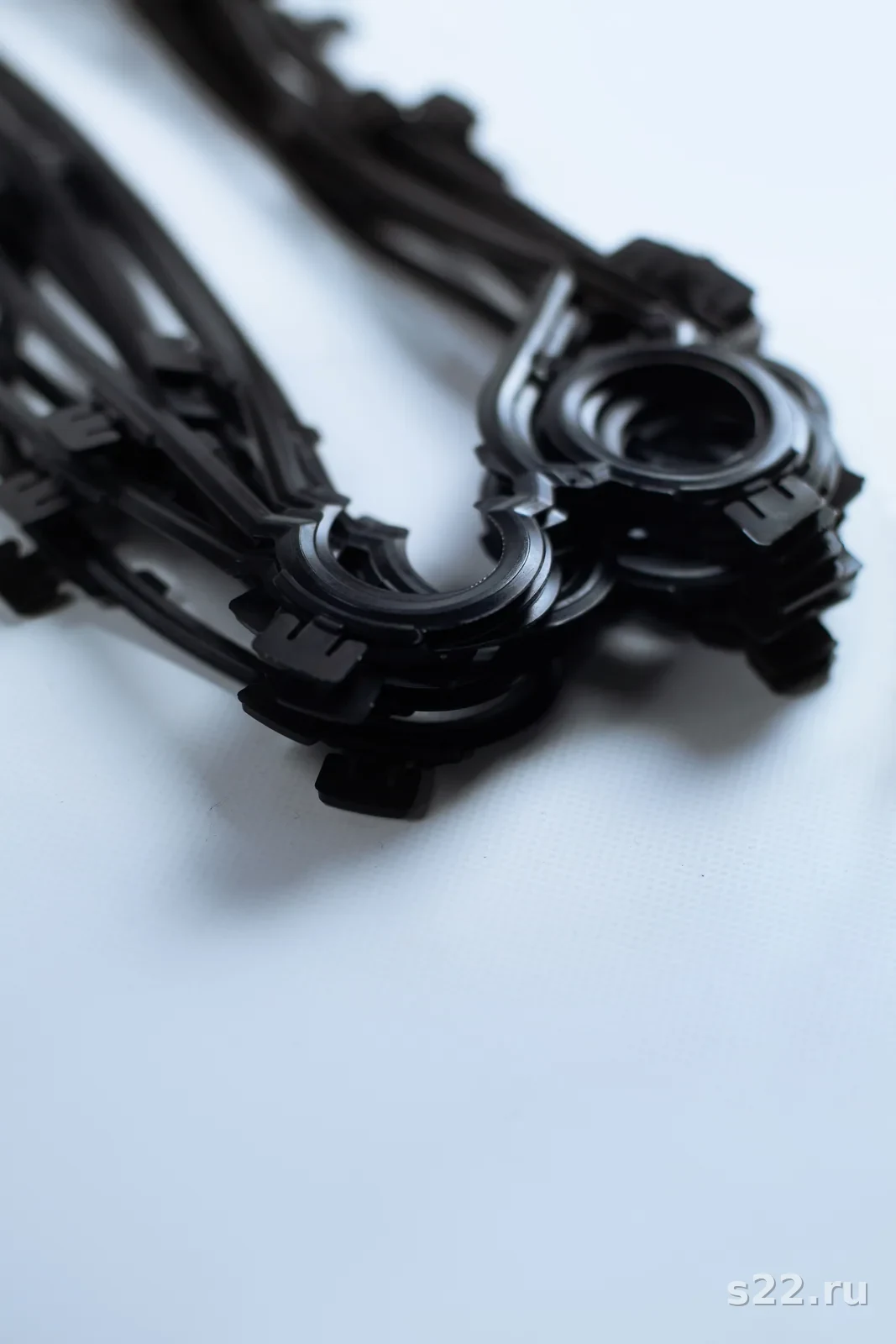

Пластинчатый теплообменник герметизируется прокладками по периметру каждой пластины. Прокладка одновременно уплотняет межпластинные каналы и формирует чередование потоков горячей и холодной среды. Именно поэтому материал прокладки должен быть совместим с обеими рабочими средами, а не только с одной.
На рынке используются пять основных материалов: NBR, EPDM, Viton (FKM), PTFE и HNBR. Каждый имеет свой химический профиль стойкости и температурный диапазон. Выбор пластин и прокладок — комплексная задача: неправильный материал ведёт к аварийным течам за 3–6 месяцев эксплуатации.
Нитрил (нитрильный каучук, Buna-N)
Работает в: вода холодная и горячая (до 90 °C без пара), минеральные масла, гидравлические жидкости, нефть и нефтепродукты, дизельное топливо, жирные кислоты. Самый распространённый материал для теплообменников масло–вода и систем охлаждения промышленных агрегатов.
Не применять: ароматические углеводороды (бензол, толуол, ксилол), кетоны (ацетон, MEK), сложные эфиры, горячий пар выше 120 °C, озоносодержащий воздух, концентрированные кислоты. NBR набухает в ароматике и кетонах, теряет форму и вызывает течь.
Этилен-пропиленовый каучук
Работает в: вода питьевая и техническая, горячая вода систем ГВС и отопления, водяной пар до 150 °C, конденсат, слабые кислоты (pH 4–10), слабые щелочи, гликолевые растворы (этиленгликоль, пропиленгликоль), хладагенты типа R-134a. Лучший выбор для тепловых пунктов, ЦТП, систем ГВС.
Не применять: нефть, бензин, минеральные масла, хлорированные углеводороды, ароматические растворители. EPDM мгновенно набухает в нефтепродуктах — прокладка выходит из паза за 24–48 часов работы.
Фторкаучук (Viton, Fluorel)
Работает в: агрессивные химические среды, концентрированные минеральные кислоты (кроме горячей HF), нефть и нефтепродукты при высоких температурах, хлорированные углеводороды, ароматика, топлива, синтетические масла PAO/POE. Незаменим в нефтехимии, химической промышленности, высокотемпературных маслосистемах.
Не применять: горячий пар выше 200 °C, кетоны (ацетон, MEK), сложные эфиры, первичные амины, горячая плавиковая кислота. В кетонах Viton набухает — неочевидный факт, который часто становится причиной ошибки при подборе.
Политетрафторэтилен (тефлон)
Работает в: концентрированные кислоты (серная, соляная, азотная, плавиковая — кроме расплавленных щелочных металлов), щелочи любых концентраций, сильные окислители, растворители, пищевые среды (FDA-совместим), криогенные жидкости. Химически инертен практически ко всем средам.
Ограничения: PTFE не эластичен — прокладка не восстанавливает форму после сжатия (холодный поток). Требует точного контроля момента затяжки. Повторная установка без контроля деформации недопустима. Хрупок при ударе. Не применять там, где нужна вибростойкость.
Гидрированный нитрильный каучук
Работает в: горячая вода систем отопления, насыщенный пар до 150 °C, охлаждающие жидкости с амином, нефтепродукты при повышенных температурах, H2S-содержащие среды. HNBR — улучшенный NBR: гидрирование основной цепи устраняет двойные связи, что резко повышает термо- и озоностойкость.
Не применять: ароматические углеводороды, концентрированные кислоты, хлорированные растворители. Дороже NBR, поэтому выбирайте HNBR только при температуре выше 120 °C или при наличии H2S в среде.
Таблица совместимости: среды × материалы уплотнений
Условные обозначения: ✓ Пригоден — рекомендуется; ~ Условно — пригоден с ограничениями (уточните концентрацию/температуру); ✗ Не пригоден — не применять.
| Рабочая среда | NBR | EPDM | Viton | PTFE | HNBR |
|---|---|---|---|---|---|
| Вода (хол./техн.) | ✓ | ✓ | ~ | ✓ | ✓ |
| Водяной пар | ✗ | ✓ | ✗ | ✓ | ✓ |
| Минеральное масло | ✓ | ✗ | ✓ | ✓ | ✓ |
| HCl 5% (соляная к-та) | ~ | ~ | ✓ | ✓ | ~ |
| H2SO4 5% (серная к-та) | ~ | ~ | ✓ | ✓ | ~ |
| Бензол | ✗ | ✗ | ✓ | ✓ | ✗ |
| Этанол (96%) | ~ | ✓ | ~ | ✓ | ~ |
| Аммиак NH3 (водный) | ✗ | ✓ | ✗ | ✓ | ✗ |
Температурные диапазоны материалов уплотнений
Температура — второй критический фактор после химической совместимости. Превышение верхнего предела ведёт к усадке, растрескиванию и потере эластичности. Длительная работа вблизи предельной температуры сокращает ресурс прокладки в 2–4 раза.
| Материал | Минимум | Рабочий диапазон | Максимум | Ресурс при макс. |
|---|---|---|---|---|
| NBR | −20 °C | до +100 °C | +120 °C | снижается до 2 лет |
| EPDM | −40 °C | до +130 °C | +150 °C | снижается до 3 лет |
| HNBR | −30 °C | до +130 °C | +150 °C | снижается до 3 лет |
| Viton (FKM) | −20 °C | до +180 °C | +200 °C | снижается до 4 лет |
| PTFE | −200 °C | до +230 °C | +260 °C | нет деградации эластомера |
Как проверить состояние старых прокладок
При плановой разборке теплообменника оцените состояние каждой прокладки по трём критериям: степень сжатия, наличие трещин и набухание. Полная методика проверки материалов описана в отдельной статье. Здесь — экспресс-диагностика специфично для прокладок.
Степень сжатия (компрессия)
Измерьте толщину извлечённой прокладки штангенциркулем в 5 точках по периметру. Сравните с паспортной толщиной новой прокладки. Допустимая остаточная деформация (постоянный сет): до 25% для NBR и EPDM, до 20% для Viton. Если прокладка не восстанавливает толщину более чем на 75% — замените при следующем ТО, не дожидаясь течи.
Трещины и разрывы
Осматривайте углы, радиусные участки и зону вокруг портовых отверстий: там концентрируется напряжение. Трещины по углам — усталостное разрушение или превышение температуры. Трещины по торцу — химическая деградация. Даже одна сквозная трещина — замена прокладки немедленно.
Набухание и усадка
Набухшая прокладка мягкая, вздутая, выступает за края паза. Усохшая — твёрдая, хрупкая, стала тоньше. Оба состояния указывают на химическую несовместимость: набухание — среда агрессивна к материалу, усадка — материал не выдержал температуру. Замените прокладки и смените материал по таблице совместимости.
Монтаж прокладок: смазка, затяжка, схема обхода
Правильный монтаж прокладок так же важен, как и правильный выбор материала. Наиболее частые ошибки при сборке — перекос прокладки в пазу, неравномерная затяжка и пересушивание резины. Разборный пластинчатый теплообменник требует аккуратного подхода при каждой сборке.
Смазка при монтаже
Перед установкой клипсовой прокладки нанесите тонкий слой силиконовой смазки на боковые поверхности прокладки (не на контактную — она должна быть сухой и чистой). Силиконовая смазка облегчает защёлкивание в паз и предотвращает закручивание прокладки при сборке пакета. Для Viton используйте фторсиликоновую смазку, для NBR и EPDM — обычную силиконовую (MOLYKOTE 111 или аналог). Нельзя использовать моторное масло, WD-40, литиевую смазку: они набухают эластомер.
Момент затяжки и размер L
Каждый теплообменник имеет паспортный размер L — длина сжатого пакета. Зажимайте пакет до размера L равномерно, в 3–4 прохода, без перетяжки. Не ориентируйтесь на момент затяжки гаек как на единственный критерий: из-за разной длины шпилек и степени износа пластин момент может отличаться от паспортного. Главный критерий — размер L.
Схема обхода болтов
Затягивайте болты крест-накрест, как при замене колёс автомобиля. Для прямоугольных пакетов: сначала центральные болты, затем угловые, затем промежуточные — по диагоналям. Не зажимайте один конец полностью, потом другой: это перекосит пакет и часть прокладок сдвинется. Проверяйте параллельность плит после каждого прохода — допуск ±1 мм на 1 м длины пакета.
Клипсовые vs приклеенные прокладки
Прокладки для пластинчатых теплообменников выпускаются в двух исполнениях: клипсовые (snap-on) и приклеенные (glued). Выбор зависит от конструкции аппарата и условий эксплуатации. Устройство пластин теплообменника определяет, какой тип паза предусмотрен производителем.
| Параметр | Клипсовые (snap-on) | Приклеенные (glued) |
|---|---|---|
| Монтаж | Быстрый, защёлкивается | Требует времени на нанесение клея и полимеризацию |
| Демонтаж | Легко снимается | Нужен растворитель для удаления клея |
| Надёжность при вибрации | Может смещаться | Не смещается |
| Давление | До 25 бар | До 40 бар и выше |
| Применение | Большинство современных ПТО | Старые модели, высокое давление |
| Повторное использование | До 3–5 разборок | Нет (клей одноразовый) |
Большинство современных теплообменников Alfa Laval, Sondex, Tranter, SWEP рассчитаны под клипсовые прокладки. При заказе замены всегда уточняйте тип исполнения по серийному номеру аппарата: клипсовая прокладка для другой модели не встанет в паз, даже если материал совпадает.
Кейсы из практики
Объект: котельная, система отопления, теплообменник Alfa Laval M10 с прокладками EPDM.
Проблема: через 4 месяца после замены прокладок — течи по краям пакета, перепад давления вырос на 30%.
Причина: при пуске системы в трубопровод добавили ингибитор коррозии Cortec VpCI-649 на масляной основе. EPDM несовместим с минеральными маслами — прокладки набухли и вышли из пазов.
Решение: замена EPDM на HNBR + переход на водорастворимый ингибитор. Теплообменник в работе 2,5 года без течей.
Объект: нефтехимический завод, теплообменник масло–вода на охлаждение компрессорного масла, Т = 140 °C.
Проблема: стандартные прокладки NBR служили 8–10 месяцев, затем течь.
Причина: температура на входе масла достигала 140–145 °C, что выше предела NBR (120 °C). Прокладки усыхали и трескались по углам.
Решение: переход на Viton (FKM). Стоимость комплекта прокладок выросла в 4 раза, но межремонтный интервал увеличился с 10 месяцев до 5 лет.
Объект: производство лимонной кислоты, теплообменник с концентрацией H2SO4 до 15% при 80 °C.
Проблема: Viton держал 14 месяцев, затем начинала проявляться поверхностная деградация прокладок с загрязнением продукта.
Решение: PTFE-прокладки (конструкция с усилением) — ресурс более 4 лет, продукт остаётся чистым. Дополнительный плюс: PTFE сертифицирован FDA для контакта с пищевыми средами.
