1. Что такое конденсатор в холодильном цикле
В паровом компрессионном холодильном цикле конденсатор выполняет функцию теплоотвода: он принимает горячий пар хладагента из компрессора и охлаждает его до тех пор, пока тот не превратится в жидкость. Отдача тепла происходит в охлаждающую среду — воду или воздух. Именно через конденсатор холодильная машина выбрасывает всё тепло, которое забрала из охлаждаемого пространства, плюс теплоту, эквивалентную работе компрессора.
Теплообменный аппарат, в котором горячий пар хладагента под давлением нагнетания охлаждается, конденсируется и переохлаждается до жидкого состояния. Тепловая нагрузка на конденсатор: Qконд = Qхол + Nком, где Qхол — холодопроизводительность установки (кВт), Nком — электрическая мощность компрессора (кВт).
Рабочее тело холодильного цикла — вещество, которое циркулирует в замкнутом контуре и переносит тепло. Хладагент кипит при низком давлении (испаритель) и конденсируется при высоком (конденсатор). Основные требования: высокая теплота парообразования, безопасность, совместимость с материалами системы. Примеры: R134a, R410A, R404A, NH3 (аммиак), CO2 (R744).
Разность между температурой конденсации хладагента (при данном давлении нагнетания) и фактической температурой жидкого хладагента на выходе из конденсатора. Оптимальное значение: 3-8°C. Переохлаждение повышает холодопроизводительность — каждый градус переохлаждения для R134a даёт +0.5% к Qхол. Переохлаждение менее 2°C ведёт к паровым пробкам в жидкостной линии.
Цикл работы: компрессор сжимает пар хладагента и нагнетает его в конденсатор под высоким давлением. В конденсаторе пар охлаждается охлаждающей водой (или воздухом) и конденсируется. Жидкий хладагент через ТРВ (терморегулирующий вентиль) поступает в испаритель, где кипит при низком давлении и забирает тепло из охлаждаемой среды. Компрессор снова засасывает пар — цикл замкнут. Подробнее о расчёте кожухотрубного конденсатора — в отдельной статье.
Степень переохлаждения 3-5°C увеличивает холодильный коэффициент COP на 1-2% на каждый градус. Для чиллера мощностью 1 МВт это дополнительные 20-50 кВт производительности без увеличения мощности компрессора. Достигается увеличением длины зоны переохлаждения конденсатора или установкой отдельного переохладителя.
2. Типы конденсаторов в холодильной технике
В промышленной и коммерческой холодильной технике применяются три основных типа конденсаторов. Выбор зависит от доступности охлаждающей воды, климатических условий, требований к COP и мощности установки. Таблица ниже позволяет быстро выбрать тип по ключевым параметрам.
| Параметр | Кожухотрубный (водяной) | Воздушный | Испарительный |
|---|---|---|---|
| Охлаждающая среда | Вода (оборотная, градирня) | Атмосферный воздух | Вода + воздух (испарение) |
| Коэф. теплопередачи k | 600-900 Вт/м²·К | 25-60 Вт/м²·К | 400-700 Вт/м²·К |
| COP чиллера | 4.5-6.5 | 2.8-4.0 | 3.5-5.0 |
| Температура конденсации | +30…+40°C | +38…+55°C | +32…+42°C |
| Потребность в воде | Да, постоянно | Нет | Да (испарение ~3% расхода) |
| Мощность, типичная | 50 кВт — 10 МВт | 5-500 кВт | 100-3000 кВт |
| Место установки | Машинное отделение | Кровля / улица | Улица |
| Обслуживание | Химпромывка раз в год | Чистка ребер раз в квартал | Химпромывка + контроль воды |
| Применение | Чиллеры, пром. холод, NH3 | Бытовые, малые чиллеры | Холодильные склады, пром. |
Для промышленных чиллеров мощностью от 200 кВт кожухотрубный конденсатор с водяным охлаждением — приоритетный выбор из-за высокой эффективности и стабильности работы при любой температуре наружного воздуха. Детальное сравнение типов конденсаторов — с примерами расчёта экономии.
При температуре наружного воздуха выше +35°C температура конденсации воздушного конденсатора достигает +50-55°C, что повышает давление нагнетания на R410A до 32-35 бар. COP падает на 20-30%, потребление электроэнергии растёт, а у ряда компрессоров срабатывает защита по перегреву. Кожухотрубный конденсатор сохраняет температуру конденсации +35-38°C при температуре воды из градирни +28-30°C.
3. Хладагенты: R134a, R410A, R404A, R22, NH3, CO2
Выбор хладагента определяет давление в конденсаторе, допустимые материалы трубок, мощность компрессора и экологические ограничения. В 2024-2025 годах действуют ограничения на использование хладагентов с высоким GWP (Regulation EU 517/2014, ГОСТ Р ИСО 817). Таблица ниже — параметры хладагентов для подбора конденсатора.
| Хладагент | GWP | Давление конд. при +40°C, бар | Темп. конд., бар (норм.) | Материал трубок | Применение |
|---|---|---|---|---|---|
| R134a | 1430 | 10.2 | +35…+45°C | Медь, нерж. 316L | Чиллеры 50-2000 кВт |
| R410A | 2088 | 24.3 | +35…+48°C | Медь (высокое P!) | Кондиционеры, малые чиллеры |
| R404A | 3922 | 18.2 | +32…+45°C | Медь, нерж. | Замораживание, низкотемп. |
| R22 | 1810 | 15.3 | +30…+45°C | Медь | Устаревший, только эксплуатация |
| NH3 (R717) | 0 | 15.5 | +30…+40°C | Сталь 09Г2С, AISI 316L | Пром. холод 200+ кВт |
| CO2 (R744) | 1 | 72.8 (сверхкрит.) | +31…+35°C (крит.) | Нерж. 316L, спец. сплавы | Экологичные системы, каскады |
| R32 | 675 | 24.7 | +35…+48°C | Медь, нерж. | Замена R410A |
R134a остаётся основным хладагентом для промышленных чиллеров с водяным охлаждением. R410A постепенно замещается на R32 (GWP 675) и новые хладагенты серии HFO (R1234ze, R1234yf с GWP менее 1). Аммиак NH3 — лидер по эффективности: его теплота парообразования в 5-6 раз выше, чем у R134a, поэтому холодильные машины на аммиаке потребляют на 10-15% меньше электроэнергии при той же мощности.
Европейский Регламент F-Gas запрещает с 2025-2030 гг. заправку новых систем хладагентами GWP более 750. При проектировании новых установок выбирайте R32, R454B, R1234ze или аммиак — это исключит необходимость переоборудования через 5-7 лет.
4. Расчёт конденсатора для чиллера: мощность, LMTD, коэффициент k
Тепловой расчёт конденсатора выполняется в три шага: определение тепловой нагрузки, расчёт LMTD и определение требуемой площади теплопередачи.
Шаг 1. Тепловая нагрузка
Qконд = Qхол + Nком — это основная формула. Если COP чиллера известен: Qконд = Qхол × (1 + 1/COP). Для чиллера 500 кВт при COP 3.2: Qконд = 500 × (1 + 1/3.2) = 500 × 1.313 = 656 кВт. Запас на загрязнение +10-15%: Qконд,расч = 656 × 1.12 = 735 кВт.
Шаг 2. Среднелогарифмический температурный напор LMTD
Для кожухотрубного конденсатора с противотоком воды и хладагентом при постоянной температуре конденсации Tконд:
- ΔT1 = Tконд - Tвода,вх (разность температур на входе воды)
- ΔT2 = Tконд - Tвода,вых (разность на выходе воды)
- LMTD = (ΔT1 - ΔT2) / ln(ΔT1/ΔT2)
Пример: Tконд = +38°C, Tвода,вх = +28°C, Tвода,вых = +33°C. ΔT1 = 10°C, ΔT2 = 5°C. LMTD = (10-5)/ln(10/5) = 5/0.693 = 7.2°C.
Шаг 3. Площадь теплопередачи
F = Q / (k × LMTD), где k — коэффициент теплопередачи. Типичные значения для кожухотрубного конденсатора: R134a/вода — 750 Вт/м²·К; R410A/вода — 800 Вт/м²·К; NH3/вода — 900-1100 Вт/м²·К (высокий коэффициент теплоотдачи аммиака).
Пример: F = 735 000 / (750 × 7.2) = 135 000 / 5400 = 136 м². Это площадь с учётом запаса на fouling. Полная методика расчёта кожухотрубного конденсатора — с примером для R134a.
При жёсткости воды более 5 мг-экв/л слой накипи 0.2 мм снижает k на 15-25%. В расчёт вносят fouling factor Rf = 0.0001-0.0002 м²·К/Вт для чистой воды и 0.0003-0.0005 для жёсткой. Итоговый k_расч = 1/(1/k + Rf). Подробнее: качество воды для конденсаторов.
5. Подбор по хладагенту и мощности чиллера
Подбор кожухотрубного конденсатора включает выбор материала трубок (совместимость с хладагентом и водой), типоразмера и рабочего давления по ТР ТС 032. Таблица — быстрый справочник по хладагентам.
| Хладагент | Макс. давление конд., бар | Матер. трубок | Матер. кожуха | Рабочее давление аппарата | Особенности |
|---|---|---|---|---|---|
| R134a | 14 бар | Cu, AISI 316L | Ст20, 09Г2С | PN 16 | Стандартный выбор |
| R410A | 30 бар | Cu (TP2), нерж. | 09Г2С | PN 40 | Усиленная конструкция |
| R404A | 24 бар | Cu, AISI 316L | 09Г2С | PN 25 | Низкотемп. применение |
| NH3 | 18 бар | Ст20, 09Г2С | 09Г2С | PN 20 | Медь запрещена! |
| CO2 | 80+ бар | AISI 316L, спец. | 09Г2С, нерж. | PN 100 | Сверхкритич. цикл |
| R32 | 30 бар | Cu, нерж. | 09Г2С | PN 40 | A2L — слаболетучий |
При мощности чиллера до 200 кВт часто применяют паяные пластинчатые конденсаторы — они компактнее и дешевле. От 200 кВт до 10 МВт — кожухотрубные конденсаторы являются оптимальным выбором. Выше 5 МВт возможны параллельно включённые аппараты. Подбор конденсатора для чиллера — отдельная статья с примерами типоразмеров.
Нужен подбор конденсатора для вашего чиллера? Укажите хладагент, мощность и параметры воды — инженер S22 сделает расчёт за 2-4 часа.

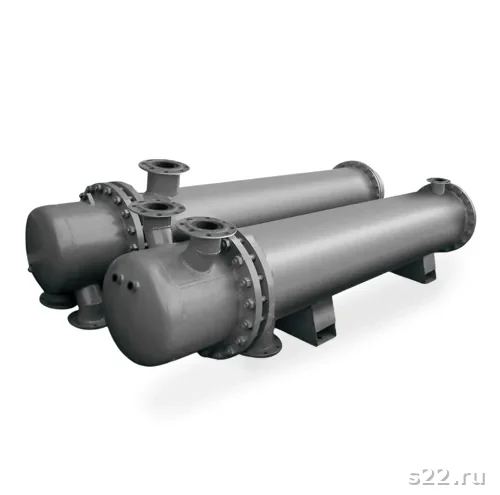

Отправить запрос6. Кожухотрубный конденсатор в чиллере с водяным охлаждением
В чиллере с водяным охлаждением конденсатор встроен в холодильный контур между компрессором и ТРВ. Охлаждающая вода подаётся из градирни или системы оборотного водоснабжения. Стандартная схема подключения — противоток: вода движется снизу вверх, хладагент конденсируется сверху вниз, что максимизирует LMTD.
Схема подключения
Компрессор → конденсатор
Горячий пар хладагента под давлением нагнетания поступает в верхнюю часть кожуха конденсатора. Патрубок пара — диаметр D1, скорость пара 15-25 м/с.
Конденсация на трубках
Пар конденсируется на наружной поверхности трубок, охлаждаемых водой. Жидкий хладагент стекает вниз в зону жидкости. При наличии зоны переохлаждения — нижние ряды трубок погружены в жидкость.
Охлаждающая вода
Вода движется внутри трубок от нижнего патрубка к верхнему (противоток). Скорость воды 1.5-2.5 м/с — оптимум между теплопередачей и гидроэрозией.
Конденсат → ТРВ
Жидкий (переохлаждённый) хладагент выходит снизу через жидкостной патрубок в ресивер или напрямую к ТРВ. Давление — давление нагнетания компрессора.
Расход охлаждающей воды через конденсатор: Gвода = Qконд / (cp × ΔTвода), где cp = 4.18 кДж/(кг·К), ΔTвода — нагрев воды (обычно 4-6°C). Для Qконд = 700 кВт при нагреве 5°C: Gвода = 700/(4.18×5) = 33.5 кг/с = 121 м³/ч. Гидравлическое сопротивление конденсатора — 30-80 кПа в зависимости от числа ходов и длины трубок.
Температура воды на входе в конденсатор не должна быть ниже точки росы помещения (риск конденсации на наружных поверхностях) и должна обеспечивать ΔT не менее 3°C до температуры конденсации хладагента. При Tвода,вх < +12°C и R134a возможна конденсация воздушной влаги на кожухе — предусмотрите теплоизоляцию.
7. Особенности при работе с аммиаком NH3
Аммиак (R717) — наиболее эффективный из применяемых хладагентов: его холодильный коэффициент на 10-15% выше, чем у фреоновых аналогов, а стоимость — в 10-20 раз ниже. Промышленные аммиачные холодильные установки мощностью 200 кВт — 20 МВт работают на мясокомбинатах, молокозаводах, химических производствах и склад-холодильниках.
Материальное исполнение конденсатора для NH3
- Трубки: сталь 20 (бесшовная по ГОСТ 8734), сталь 09Г2С при температурах ниже -40°C. Медь и медные сплавы КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНЫ
- Кожух и трубные решётки: сталь 09Г2С или Ст20, сварное исполнение с НК (контроль сварных швов РК или УЗК)
- Уплотнения: паронит ПОН-Б, PTFE, спирально-навитые прокладки (кольцевые шипы запрещены — риск утечки при давлении 15-18 бар)
- Арматура: стальная, латунь запрещена. Фланцевое исполнение PN 20/25
Аммиак — токсичное вещество IV класса опасности. ПДК рабочей зоны — 20 мг/м³. При аварийном выбросе концентрация 0.5% в воздухе опасна для жизни. Требования к размещению: расстояние от жилых зданий — не менее 500 м; машинное отделение — отдельное здание с принудительной вентиляцией 8-10 кратного воздухообмена в час; аварийная вентиляция — 20-кратная; обваловка машинного зала. Документация по ХОПО — ФЗ-116 «О промышленной безопасности».
Требования NACE и стандарты
Для аммиачных конденсаторов применяют: ГОСТ 34233 (прочностной расчёт), ТР ТС 032/2013 (обязательная сертификация при давлении более 0.07 МПа), ГОСТ Р 12.3.047 (пожарная безопасность), ГОСТ 26804 (уровни опасности). Конденсатор аммиачной установки — сосуд давления 1-й группы, требует паспорта и регистрации в Ростехнадзоре при объёме более 25 л. Требования к охлаждающей воде для аммиачных конденсаторов — pH 7-8.5, жёсткость до 3 мг-экв/л.
↑ К оглавлению8. Кейс 1: замена воздушного конденсатора кожухотрубным на чиллере 500 кВт
Задача: чиллер с воздушным конденсатором в летний период при +35°C работал на 70% мощности. Температура конденсации достигала +52°C, давление нагнетания 13.5 бар. Компрессор перегревался и отключался по защите.
Решение: установка кожухотрубного конденсатора с водяным охлаждением от градирни. Параметры: площадь теплообмена 95 м², трубки Cu 16×1, 4 хода воды, рабочее давление 16 бар. Температура охлаждающей воды: +28°C вход / +33°C выход.
Результат: температура конденсации снизилась до +37°C, давление нагнетания — до 10.1 бар. COP вырос с 2.7 до 4.1 (+52%). Мощность компрессора снизилась со 185 кВт до 122 кВт при той же холодопроизводительности.
Экономия электроэнергии: 63 кВт × 8 000 ч/год × 6 руб/кВтч = 3 024 000 руб./год. Срок окупаемости модернизации — 14 месяцев.
9. Кейс 2: промышленная холодильная установка на R404A, конденсатор 1.2 МВт
Параметры установки: холодопроизводительность 900 кВт при температуре испарения -10°C, хладагент R404A. Мощность компрессорной секции 300 кВт, COP = 3.0. Qконд = 900 + 300 = 1200 кВт.
Расчёт конденсатора: Tконд = +38°C, Tвода,вх = +27°C / Tвода,вых = +32°C. LMTD = (11 - 6)/ln(11/6) = 5/0.606 = 8.25°C. k = 820 Вт/м²·К. F = 1 200 000 / (820 × 8.25) = 177 м². С запасом 15% → F = 204 м².
Результат подбора: кожухотрубный конденсатор 2ТН-1200-1.6-4-Р: кожух D 800 мм, длина 6 м, 612 трубок Cu 20×1.5, 2 хода воды. Расход воды 206 м³/ч, перепад давления по воде 45 кПа.
Срок изготовления — 5 недель. Документация: паспорт сосуда давления, расчёт на прочность по ГОСТ 34233, декларация о соответствии ТР ТС 032/2013.
10. Обслуживание и чистка конденсатора холодильной установки
Загрязнение трубного пространства конденсатора — главная причина снижения эффективности холодильной установки. Слой накипи 0.3 мм снижает k на 20%, что повышает температуру конденсации на 3-5°C и увеличивает потребление электроэнергии компрессором на 8-12%.
Периодичность обслуживания
- Ежеквартально: контроль параметров (давление нагнетания, температура конденсации, перепад давления по воде)
- При жёсткости воды до 4 мг-экв/л: химическая промывка 1 раз в год
- При жёсткости 4-7 мг-экв/л: промывка 2 раза в год
- При жёсткости более 7 мг-экв/л: промывка ежеквартально + рассмотреть установку умягчителя
Методы чистки
- Гидрохимическая промывка: циркуляция 5-8% раствора лимонной кислоты (pH 2-3) при температуре +50°C в течение 4-6 часов. Затем нейтрализация содовым раствором (pH 8-9) и промывка чистой водой
- Механическая чистка шомполами: применяется при сильном отложении накипи и биообрастании. Трубки чистятся через вскрытые крышки. Необходима остановка чиллера
- Ингибированная кислота: HCl 5-10% с ингибитором коррозии — при накипи CaCO3. Требует нейтрализации и утилизации отработанного раствора
Загрязнение конденсатора определяется без его вскрытия: если при тех же условиях (нагрузка, температура воды) давление нагнетания выросло на 0.5 бар или больше по сравнению с базовыми показателями — пора чистить. Ведите журнал параметров с момента пуска установки.
После промывки обязательно: опрессовка водой при давлении 1.25 × Рраб, контроль герметичности соединений, проверка хладагентных патрубков детектором утечки. Подробное руководство по обслуживанию и чистке конденсаторов — химия, инструменты, периодичность.
↑ К оглавлению11. Подбор и поставка от S22: сроки, документация, ТР ТС 032
Компания S22 специализируется на подборе, расчёте и поставке кожухотрубных конденсаторов для холодильной техники и чиллеров. Работаем с хладагентами R134a, R410A, R404A, R32, NH3, CO2. Поставляем аппараты российских и европейских производителей с полным комплектом документации.
Расчёт за 2-4 часа
Инженер-теплотехник выполняет тепловой расчёт по данным заказчика: хладагент, Qхол, COP, параметры воды
Полная документация
Паспорт сосуда давления, расчёт на прочность по ГОСТ 34233, декларация ТР ТС 032/2013
Срок поставки
Типовые аппараты — со склада, 5-7 дней. Нестандартные — изготовление 4-10 недель
NH3 и CO2
Опыт в аммиачных и CO2-системах: сталь 09Г2С, специальные уплотнения, высокое давление
Монтажная поддержка
Рекомендации по обвязке, схема подключения охлаждающей воды, выбор арматуры
Гарантия и сервис
Гарантия 24 месяца. Консультации по эксплуатации, помощь при диагностике неисправностей
Для расчёта и подбора необходимы: тип хладагента, холодопроизводительность (кВт), COP или мощность компрессора, температура воды на входе в конденсатор, допустимый нагрев воды, рабочее давление, наличие требований по сертификации ТР ТС. Каталог кожухотрубных теплообменников S22. Онлайн-расчёт: сервис подбора кожухотрубного теплообменника.
