1. Основы теплового расчёта конденсатора

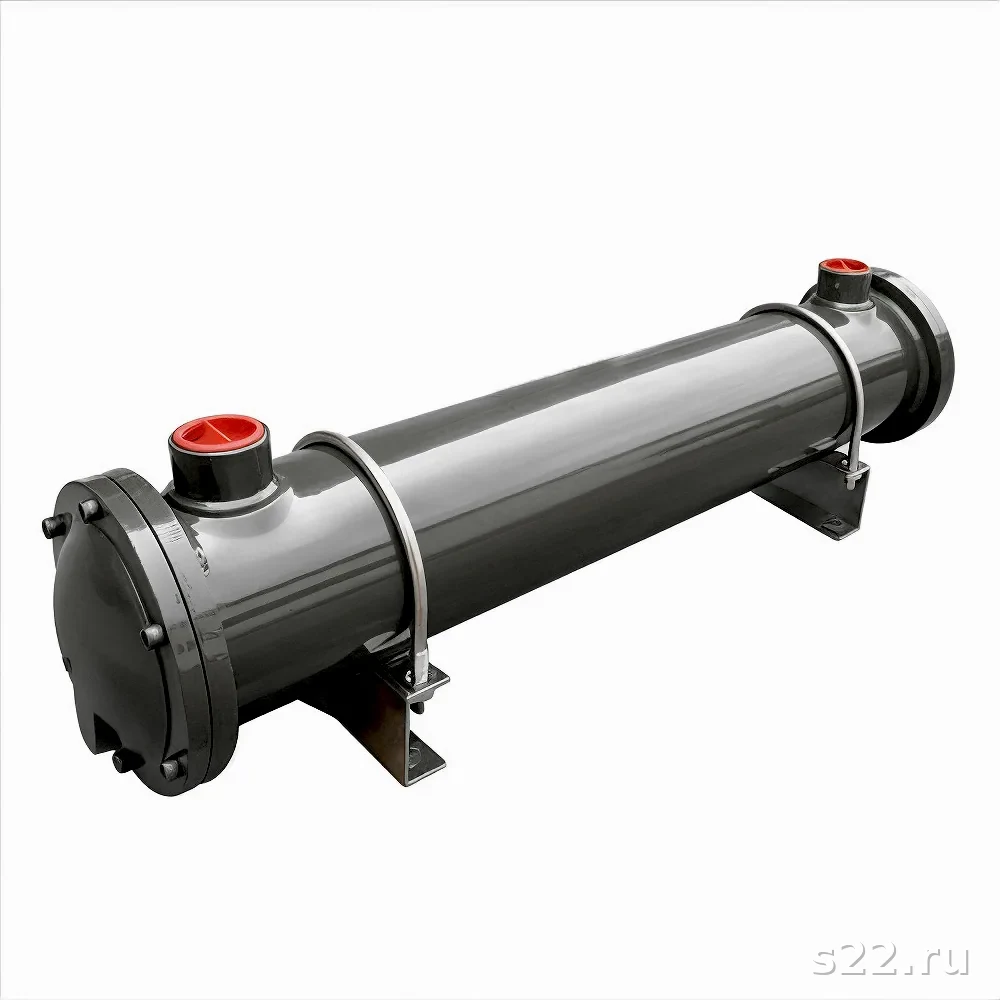

Тепловой расчёт кожухотрубного конденсатора (кожухотрубчатого паро-конденсатора) выполняется методом среднелогарифмической разности температур — LMTD (Logarithmic Mean Temperature Difference). Этот метод применим для конденсаторов, где одна из сред имеет постоянную температуру (Tнас — температура насыщения конденсируемого пара).
Q = k × F × LMTD, где Q — тепловая нагрузка (Вт), k — коэффициент теплопередачи (Вт/м²·К), F — площадь поверхности теплообмена (м²), LMTD — среднелогарифмическая разность температур (К). Из этой формулы определяется требуемая площадь: F = Q / (k × LMTD).
Для глубокого понимания принципов работы конденсатора изучите полный гид по кожухотрубным конденсаторам — там рассмотрена физика конденсации, виды сред и конструктивные решения. Для выбора типа (КНГ/ккг/КНВ/ккв) после расчёта читайте статью о типах конденсаторов.
2. Исходные данные для теплового расчёта конденсатора
Перед началом расчёта необходимо собрать следующие данные:
| Параметр | Обозначение | Единица | Источник данных |
|---|---|---|---|
| Тепловая нагрузка | Q | кВт | Расчёт холодильного цикла / процесса |
| Расход пара (если неизвестно Q) | G_пар | кг/ч | Технологическая схема |
| Температура насыщения | Tнас | °C | Таблицы насыщения пара |
| Давление пара | P_пар | МПа | Технологическая схема |
| Температура воды на входе | t1 | °C | Параметры водоснабжения |
| Температура воды на выходе | t2 | °C | Проектное ограничение (ΔT_доп) |
| Расход охлаждающей воды | G_вода | м³/ч | Расчёт по теплобалансу |
| Допустимое ΔP (трубное) | ΔP_tr | кПа | Требование к гидравлике системы |
| Качество воды (жёсткость) | — | мг/л | Водоподготовка / лаборатория |
Рекомендуемый нагрев охлаждающей воды ΔT_вода = 8–15 °C. Слишком малый нагрев (менее 5 °C) означает избыточный расход воды и больший размер трубопроводов. Слишком большой (более 20 °C) снижает LMTD и увеличивает площадь конденсатора.
3. Расчёт LMTD: формула и разобранные примеры
LMTD (Logarithmic Mean Temperature Difference) — ключевой параметр, определяющий движущую силу теплообмена. Для конденсатора температура горячей среды (конденсирующегося пара) постоянна и равна Tнас.
ΔT₂ = Tнас − t2 — разность температур на конце «холодного выхода воды»
ln — натуральный логарифм
Примечание: для конденсатора порядок ΔT₁ и ΔT₂ может быть произвольным,
так как Tнас = const — результат LMTD не зависит от направления потока воды
Пример расчёта LMTD
Дано: Tнас = 100 °C (пар при атм. давлении), t1 = 20 °C (вода на входе), t2 = 40 °C (вода на выходе).
ΔT₁ = 100 − 20 = 80 °C; ΔT₂ = 100 − 40 = 60 °C.
LMTD = (80 − 60) / ln(80/60) = 20 / ln(1,333) = 20 / 0,2877 = 69,5 °C
Если ΔT₁ и ΔT₂ близки (отношение менее 1,5), LMTD приближается к арифметическому среднему. Формула ln остаётся точнее, но для прикидочных расчётов можно использовать среднеарифметическое: LMTD ≈ (ΔT₁ + ΔT₂) / 2 с погрешностью до 5%.
4. Коэффициент теплопередачи k: справочные данные
Коэффициент теплопередачи k — интегральный показатель, учитывающий тепловые сопротивления обеих сред и стенки трубки. Для чистых сред и новых аппаратов:
| Тип конденсатора | Конденсируемая среда | Охлаждающая среда | k, Вт/(м²·К) |
|---|---|---|---|
| КНГ/ккг, стальные трубки | Водяной пар, снаружи трубок | Вода внутри трубок | 800–2500 |
| КНГ/ккг, нерж. трубки | Водяной пар, снаружи трубок | Вода внутри трубок | 700–2000 |
| КНГ, медные трубки | Фреон R134a/R410A, снаружи | Вода внутри трубок | 800–1800 |
| КНГ, стальные трубки | Аммиак R717, снаружи | Вода внутри трубок | 1000–3000 |
| КНГ, нерж. или Ti трубки | Пары органики (растворитель) | Вода | 300–800 |
| КНГ, нерж. трубки | Пар нефтепродукта (газойль) | Вода, t = 15–25 °C | 250–600 |
| КНГ, стальные, Tнас менее 50 °C | Пар при низком давлении | Вода | 400–1200 |
| КНГ с оребрёнными трубками | Хладагент снаружи трубок | Вода | 1200–3500 |
Понять связь k с гидравликой (скорость воды влияет на коэффициент теплоотдачи α) помогает статья о гидравлике в кожухотрубных конденсаторах — там разобрана зависимость α от Re и влияние числа ходов. Число ходов воды и его выбор — в отдельной статье о числе ходов воды.
5. Учёт загрязнений (fouling factor) в расчёте
Дополнительное тепловое сопротивление, возникающее при образовании отложений (карбонат кальция, биоплёнка, ржавчина) на поверхности трубок. Единицы: м²·К/Вт. Увеличивает общее тепловое сопротивление 1/k и уменьшает коэффициент теплопередачи в рабочих условиях.
| Тип воды | Rf, м²·К/Вт | Снижение k, % |
|---|---|---|
| Дистиллят / конденсат | 0,5 × 10⁻⁴ | 5–10 |
| Деминерализованная вода | 0,9 × 10⁻⁴ | 10–15 |
| Питьевая водопроводная вода | 1,5 × 10⁻⁴ | 15–20 |
| Речная или техническая вода | 1,7 × 10⁻⁴ | 20–30 |
| Морская вода | 0,9 × 10⁻⁴ | 10–15 |
| Оборотная вода без обработки | 2,0 × 10⁻⁴ | 25–35 |
| Оборотная вода с ингибитором | 1,2 × 10⁻⁴ | 12–18 |
Если не учесть коэффициент загрязнения при расчёте и заложить «чистый» k = 1500 Вт/(м²·К), то через год эксплуатации реальный k упадёт до 1000–1100 Вт/(м²·К) за счёт отложений — конденсатор перестанет справляться с нагрузкой. Всегда закладывайте Rf по типу охлаждающей воды.
6. Методика расчёта: 5 шагов от исходных данных до типоразмера
Определить Q
Q = G_пара × r (для насыщенного пара). Если пар перегрет: добавить Q_desup = G × Cp × (Tпар − Tнас). При рефрижераторном цикле Q_конд = Q_исп + W_компр.
Рассчитать LMTD
LMTD = (ΔT₁ − ΔT₂) / ln(ΔT₁/ΔT₂). ΔT₁ = Tнас − t1, ΔT₂ = Tнас − t2. Проверить что LMTD более 15 °C — иначе увеличить нагрев воды или снизить t1.
Выбрать k
Из справочной таблицы по типу сред. Скорректировать на fouling: 1/k_расч = 1/k_чист + Rf_in + Rf_out + δ/λ_стали. k_расч обычно на 20–30% ниже k_чист.
Рассчитать F
F_расч = Q / (k_расч × LMTD). Добавить запас 15–25%: F_проект = F_расч × 1,20.
Выбрать типоразмер
По ГОСТ 15122-79 выбрать ближайший типоразмер КНГ/ккг с F_факт не менее F_проект. Проверить скорость воды в трубках: w = 0,8–2,5 м/с. При w вне диапазона — изменить число ходов.
7. Числовой пример расчёта конденсатора на 500 кВт
Разберём полный пример теплового расчёта кожухотрубного конденсатора для конденсации водяного пара.
Исходные данные:
Среда: водяной пар, Tнас = 100 °C (P = 0,1013 МПа), r = 2260 кДж/кг
Охлаждение: техническая вода, t1 = 20 °C → t2 = 40 °C (нагрев 20 °C)
Качество воды: речная, Rf = 1,7 × 10⁻⁴ м²·К/Вт
Шаг 1 — Тепловая нагрузка:
Q = 500 кВт = 500 000 Вт (задано)
Расход воды: G = Q / (Cp × ΔT) = 500 000 / (4186 × 20) = 5,97 кг/с = 21,5 м³/ч
Шаг 2 — LMTD:
ΔT₁ = 100 − 20 = 80 °C; ΔT₂ = 100 − 40 = 60 °C
LMTD = (80 − 60) / ln(80/60) = 20 / 0,288 = 69,4 °C
Шаг 3 — Коэффициент k с учётом fouling:
k_чист = 1500 Вт/(м²·К) (пар снаружи, стальные трубки d=25×2 мм)
δ/λ_стали = 0,002/46 = 4,3 × 10⁻⁵ м²·К/Вт
1/k_расч = 1/1500 + 2 × 1.7e-4 + 4.3e-5 = 6.67e-4 + 3.4e-4 + 4.3e-5 = 1.05e-3
k_расч = 1 / 1.05e-3 = 952 Вт/(м²·К)
Шаг 4 — Площадь теплообмена:
F_расч = 500 000 / (952 × 69,4) = 500 000 / 66 089 = 7,56 м²
F_проект = 7,56 × 1,20 = 9,07 м² (запас 20%)
Шаг 5 — Типоразмер по ГОСТ 15122-79:
Выбираем: КНГ-800-400-1-6 (диаметр кожуха 800 мм — нет, слишком большой). Пересмотр: d_кожуха = 400 мм, длина L = 4 м, число трубок n = 88, d = 25×2 мм, F = 88 × π × 0,025 × 4 = 27,6 м² — с запасом. Уточнить по скорости воды: при 2 ходах w = G/(n/2 × π × r_in²) = 5,97 / (44 × π × 0,0105²) = 5,97 / 0,01525 = 0,39 м³/с ... Итог: выбрать 4-ходовое исполнение для w ~ 1,5 м/с.
Для полного понимания гидравлического расчёта труб и выбора оптимального числа ходов читайте руководство по выбору числа ходов воды и статью о гидравлике конденсатора. Результат расчёта — площадь F и число ходов — определяют тип конденсатора: КНГ, ккг, КНВ или ккв.
8. 3 типичные ошибки при расчёте конденсатора
Берут «чистый» k из справочника без поправки на загрязнение. Через год реальный k падает на 25–35%, конденсатор не справляется. Решение: всегда вычитать Rf из справочника TEMA или ГОСТ по типу воды.
При Tнас близкой к t2 (например, Tнас = 50 °C, t2 = 40 °C) LMTD = 10 °C — требуется огромная площадь. Решение: снизить t2 (выбрать другой режим нагрева воды), увеличить расход воды или пересмотреть схему.
Расчёт даёт правильную площадь, но скорость воды w менее 0,5 м/с — начинается отложение кальциевых солей, биоплёнка. Через 6 месяцев реальный k падает в 2 раза. Минимальная скорость воды: 0,8 м/с. Решение: увеличить число ходов.
