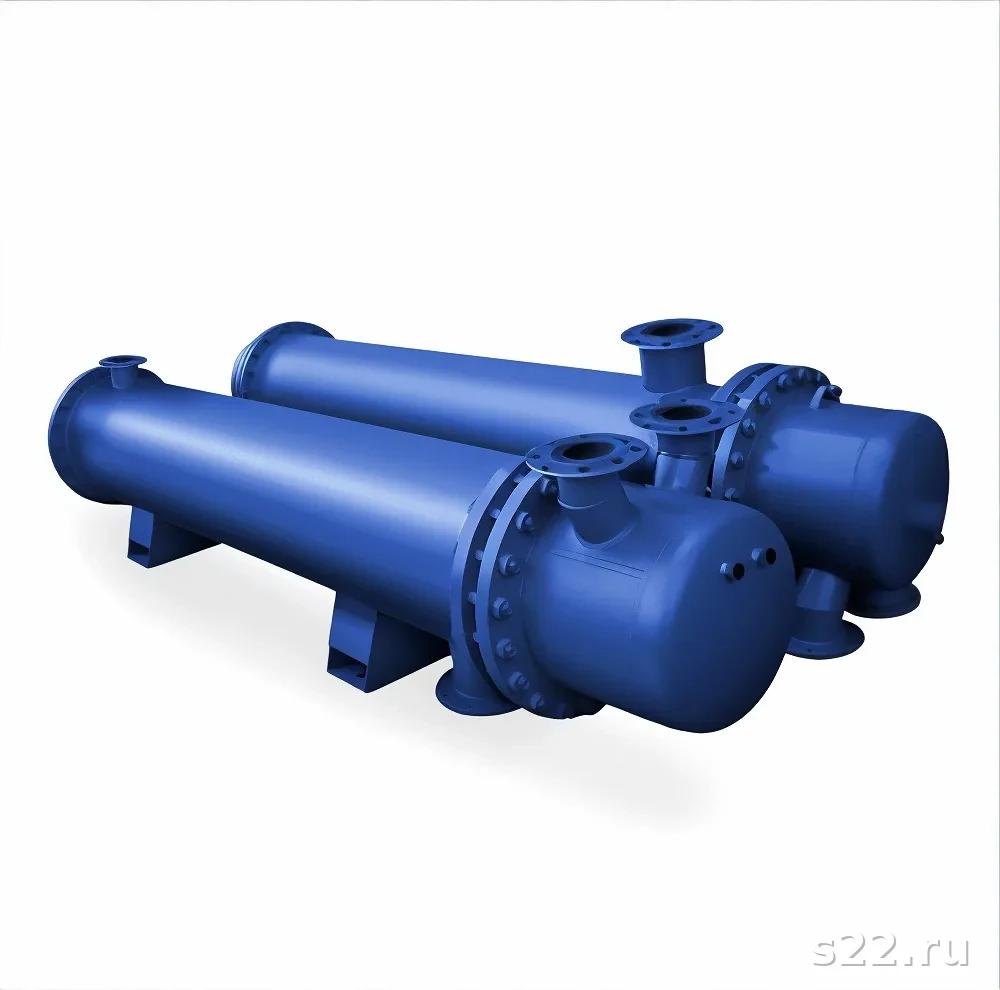

1. ГОСТ 15122-79: классификация кожухотрубных конденсаторов
Кожухотрубные конденсаторы (кожухотрубчатые паровые аппараты) в России классифицируются по ГОСТ 15122-79. Стандарт определяет систему буквенного обозначения, которая кодирует три параметра: назначение, тип трубной фиксации и ориентацию аппарата.
Теплообменный аппарат, в котором одна из рабочих сред переходит из паровой фазы в жидкую (конденсируется) путём отвода теплоты конденсации через стенки труб. По ГОСТ 15122-79 к конденсаторам относятся аппараты типов КНГ, КНВ, ккг, ккв, КП — первая буква К обязательна.
Структура обозначения по ГОСТ 15122-79
Обозначение состоит из трёх позиций:
- 1-я буква: К — конденсатор (в отличие от Т — теплообменник, И — испаритель, Х — холодильник)
- 2-я буква: Н — неподвижные трубные решётки (обе решётки жёстко приварены к кожуху); к — компенсатор температурных расширений на кожухе
- 3-я буква: Г — горизонтальное исполнение; В — вертикальное исполнение
В обозначениях ккг и ккв вторая буква «к» пишется строчной — это не опечатка. ГОСТ намеренно использует строчное написание для компенсатора, чтобы визуально отличить его от конденсатора «К».
Подробнее о полном гиде по кожухотрубным конденсаторам и их видах. Также см. сравнение всех 4 типов в одной таблице — там приведены 15 критериев выбора.
2. Чем отличаются КНГ, КНВ, ккг, ккв: суть разницы
Все четыре типа объединяет одно: это кожухотрубные конденсаторы с цельнотянутыми трубками и фиксированными (или компенсированными) трубными решётками. Ключевых различий два — наличие компенсатора и ориентация в пространстве.
Оба конца трубного пучка приварены к решёткам, которые наглухо зажаты в кожухе. Конструкция максимально проста и дешева, но чувствительна к термическим напряжениям: при разном тепловом расширении кожуха и трубок в сварных швах возникают усталостные трещины.
Линзовый (многовитковый) или волнистый упругий элемент, врезанный в кожух. Компенсирует разность теплового расширения кожуха и трубок, поглощая осевые деформации. Рассчитывается по ГОСТ 25867-83 на число циклов нагружения не менее 1 000.
Чтобы лучше понять разницу между горизонтальными и вертикальными типами, рекомендуем прочесть статью о выборе между горизонтальным и вертикальным конденсатором — там разбираются физика плёночной конденсации и практические сценарии.
КП (конденсатор с плавающей головкой) — пятый тип по ГОСТ 15122-79. Одна решётка свободно движется вдоль кожуха, полностью устраняя термические напряжения. КП применяется при ΔT более 80 °C или давлении более 40 бар, стоит на 25–35% дороже ккг. Подробнее — в статье Конденсатор типа КП.
3. Когда нужен компенсатор: расчёт критического ΔT
Выбор между КНГ/КНВ и ккг/ккв определяется расчётом термической деформации кожуха и трубок. Если деформации превышают допустимые — нужен компенсатор.
L — длина трубного пучка, м
ΔT — разность средних температур кожуха и трубок, °C
Критическое Δl: более 3 мм/м → компенсатор обязателен
Примеры расчёта
Пример 1: Водяной пар 100 °C конденсируется, охлаждающая вода 25 °C. L = 2 м. ΔT ≈ 75 °C.
Δl = 12e-6 × 2 × 75 = 1,8 мм — в пределах нормы, подходит КНГ.
Пример 2: Пар 180 °C, вода 15 °C. L = 4 м. ΔT ≈ 130 °C.
Δl = 12e-6 × 4 × 130 = 6,2 мм — превышает допустимый предел, нужен ккг.
Ошибочно выбирать КНГ для парогенераторов и дистилляторов, где температура пара 140–200 °C, а вода поступает при 10–20 °C из скважины. ΔT = 120–180 °C при длине 3–5 м даёт деформации 4–11 мм — такой аппарат разрушится в течение первого года эксплуатации.
Для расчёта теплового режима конденсатора и выбора типоразмера используйте методику расчёта кожухотрубного конденсатора — там приведён пример на 500 кВт с формулами LMTD.
4. Горизонтальные (Г) vs вертикальные (В) конденсаторы
Ориентация аппарата влияет на физику конденсации, дренаж конденсата, требования к фундаменту и удобство обслуживания.
Преимущества горизонтального исполнения (КНГ/ккг)
- Плёнка конденсата на горизонтальных трубках тонкая и равномерная — выше коэффициент теплоотдачи при конденсации
- Не нужны высокие строительные конструкции и фермы — проще монтаж
- Дренаж конденсата самотёком в нижний коллектор — нет застоя
- Открытый доступ к торцевым крышкам для чистки трубок ёршиком
- Широкий ассортимент диаметров 159–1600 мм, длин 1,5–9 м
Когда выбирать вертикальное исполнение (КНВ/ккв)
- Ограниченная горизонтальная площадка (насосные станции, встроенное оборудование)
- Конденсация тяжёлых фракций (смолы, мазут) — дренаж снизу аппарата естественнее
- Аммиачные системы, где горизонтальное исполнение ограничено нормами ПБПНГ
- Конденсаторы с атмосферным воздухом в качестве охлаждающей среды (конвекция вертикальная)
Для конденсации водяного пара и большинства органических паров — всегда горизонтальный. Для конденсации аммиака в промышленных холодильных системах — уточняйте требования проекта: возможны оба варианта в зависимости от схемы. Для неиспаренного жидкого хладагента (флуд-подача) — предпочтительно вертикальное.
Если вы выбираете конденсатор для холодильной установки, прочитайте также статью о конденсаторе чиллера — там рассмотрены все типы включая воздушные и испарительные. А специфику КНГ описывает статья о конденсаторе КНГ.
5. Таблица сравнения: КНГ vs КНВ vs ккг vs ккв по 10 параметрам
Ключевые параметры для выбора типа кожухотрубного конденсатора при проектировании и закупке:
| Параметр | КНГ | КНВ | ккг | ккв |
|---|---|---|---|---|
| Ориентация | Горизонтальная | Вертикальная | Горизонтальная | Вертикальная |
| Компенсатор | Нет | Нет | Линзовый на кожухе | Линзовый на кожухе |
| Допустимый ΔT | до 50 °C | до 50 °C | до 120 °C | до 120 °C |
| Рабочее давление | 0,6–6,3 МПа | 0,6–6,3 МПа | 0,6–6,3 МПа | 0,6–6,3 МПа |
| Относительная стоимость | ×1,0 | ×1,05 | ×1,08 | ×1,12 |
| Чистка трубок | Легко (ёрши) | Легко (ёрши) | Легко (ёрши) | Легко (ёрши) |
| Высота монтажа | Малая | Высокая (+ L аппарата) | Малая | Высокая (+ L) |
| Конденсат дренаж | Нижний штуцер | Нижний торец | Нижний штуцер | Нижний торец |
| Доп. контроль ТО | Минимальный | Минимальный | Компенсатор (УЗК) | Компенсатор (УЗК) |
| Применение | Пар, фреон, общее | Ограниченная площадка | Высокий ΔT, пар | ΔT + вертик. схема |
Decision table: выбор типа по задаче
| Задача / условие | Рекомендуемый тип | Обоснование |
|---|---|---|
| Конденсация водяного пара 100 °C, вода 20–30 °C | КНГ | ΔT = 70 °C — нет компенсатора; стандарт |
| Конденсация пара 160 °C, вода 10–15 °C из скважины | ккг | ΔT = 145 °C — обязателен компенсатор |
| Фреоновый конденсатор, вода 25 °C, R134a 40 °C | КНГ | ΔT = 15 °C — компенсатор не нужен |
| Горизонтальная площадка ограничена | КНВ или ккв | Вертикальная установка |
| Аммиак, высокое давление ТО, ΔT до 80 °C | ккг | Компенсатор + горизонт. конденсация NH3 |
| Конденсация нефтяных паров, ΔT = 100 °C | ккг или КП | ΔT высокий; при ΔT более 80 °C рассмотреть КП |
6. Алгоритм выбора типа конденсатора за 5 шагов
Практический алгоритм, которым руководствуются инженеры S22 при подборе типа:
Определить ΔT
Рассчитать разность температур кожуха (среднее Tнас) и трубного пространства (средняя вода). Если ΔT более 50 °C при L более 2 м — нужен компенсатор.
Выбрать Н или к
ΔT менее 50 °C: тип Н (КНГ или КНВ). ΔT 50–80 °C: пограничная зона, расчёт; ΔT более 80 °C: тип к (ккг или ккв). При сомнениях — выбирайте к.
Выбрать Г или В
Есть горизонтальная площадка и аппарат до 6 м длиной — всегда Г. Нет горизонтальной площадки, или аммиак с вертикальной схемой — В.
Проверить КП
Если ΔT более 100 °C или давление более 40 бар — рассмотреть КП (плавающая головка). КП дороже на 25–35%, но надёжнее при экстремальных параметрах.
Выбрать типоразмер
По тепловой нагрузке Q (кВт), LMTD и коэффициенту теплопередачи k выбрать диаметр кожуха (159–1600 мм) и длину (1,5–9 м). Подробнее — расчёт КТО.
Если вы хотите глубже разобраться в расчёте числа ходов и гидравлического сопротивления, читайте статью о гидравлике в кожухотрубных конденсаторах и руководство по выбору числа ходов воды. Для выбора типоразмера — методика теплового расчёта КТО.
7. Материалы и давление по типам конденсаторов
Все 4 типа выпускаются по единым материальным исполнениям ГОСТ 15122-79. Выбор материала определяется средой, а не типом компенсации.
| Среда | Трубки | Кожух / Решётки | Подходящий тип |
|---|---|---|---|
| Водяной пар + техническая вода | Ст20 или 08Х18Н10Т | Ст3сп / 09Г2С | КНГ или ккг |
| Пар + морская вода | CuNi 90/10 или Ti Gr.2 | Ст3сп | КНГ или ккг |
| Фреон R134a/R410A + вода | Медь или нерж. | Ст3сп | КНГ |
| Аммиак R717 + вода | Сталь (медь ЗАПРЕЩЕНА) | Ст3сп или 09Г2С | КНГ или ккг |
| Агрессивные органические пары | Ti или Hastelloy C-276 | Ст3сп + облицовка | ккг или КП |
Аммиак (R717) химически разрушает медь и её сплавы (латунь, бронза). В аммиачных системах применяются ТОЛЬКО стальные трубки — Ст20 или 09Г2С. Использование медных трубок в аммиачном конденсаторе — нарушение норм ПБПНГ-03-170-01 и приводит к аварии.
Для подбора конденсатора в каталоге кожухотрубных теплообменников перейдите в раздел кожухотрубные теплообменники. Услуга расчёта описана на странице расчёт кожухотрубного теплообменника.
Хотите сравнить кожухотрубный конденсатор с пластинчатым или воздушным? Читайте сравнение типов конденсаторов: кожухотрубный vs пластинчатый vs АВО.
8. Обслуживание: КНГ vs ккг — практические отличия
В целом обслуживание КНГ и ккг идентично: оба типа допускают механическую прочистку трубок через торцевые крышки без снятия аппарата с опор. Ключевое отличие — компенсатор ккг требует отдельного контроля.
Что проверять в ккг/ккв дополнительно
- Визуальный осмотр компенсатора при каждом ТО (раз в 1–2 года): трещины, деформации, следы коррозии
- УЗК (ультразвуковой контроль) толщины стенки компенсатора при остановке на капитальный ремонт
- Проверка герметичности прокладок компенсатора при каждом гидравлическом испытании
- Защита от механических повреждений: компенсатор не допускает осевых нагрузок от трубопроводов
По ГОСТ 25867-83 линзовый компенсатор рассчитывается на не менее 1 000 термических циклов. При двухсменной работе и суточным циклом — это более 1 года. При непрерывной работе без останова — многолетний ресурс без замены.
9. 3 кейса выбора типа конденсатора из практики S22
Исходные данные: Пар 120 °C, 0,2 МПа; охлаждающая вода из башни 25–30 °C; Q = 350 кВт; горизонтальная площадка 2,5 × 1,5 м.
Выбор: ΔT = 120 − 27,5 = 92,5 °C. При L = 3 м: Δl = 12e-6 × 3 × 92,5 = 3,3 мм — граничный случай. Выбрали ккг с запасом.
Результат: аппарат работает 4-й год без признаков усталостных деформаций. КНГ в аналогичном случае у соседнего завода дал течь через 18 месяцев.
Исходные данные: Хладагент R404A, конденсация при 45 °C; вода оборотная 28–32 °C; Q = 120 кВт; машинное отделение 6 × 4 м.
Выбор: ΔT = 45 − 30 = 15 °C — компенсатор не нужен. Горизонтальная площадка достаточна. Выбрали КНГ диаметр 325 мм, длина 2 м, 2 хода.
Результат: Q_факт = 128 кВт, ΔP трубный = 0,09 бар. Аппарат работает в штатном режиме 2 года.
Исходные данные: Пары газойля, конденсация при 190 °C; охлаждающая вода 15–25 °C из реки; Q = 1 800 кВт; L = 6 м.
Выбор: ΔT = 190 − 20 = 170 °C. Δl = 12e-6 × 6 × 170 = 12,2 мм. Компенсатор линзовый не выдержит такой деформации при Pраб = 1,6 МПа. Выбрали КП (плавающая головка).
Результат: КП работает 6 лет, ТО только плановые. Оценочная экономия vs ккг с заменой компенсатора — 380 000 руб. за период.
