1. Физика плёночной конденсации: влияние ориентации
При конденсации пара на поверхности трубок образуется непрерывная жидкая плёнка, которая стекает под действием силы тяжести и сдвигающих усилий пара. Толщина плёнки и скорость её движения определяют коэффициент теплоотдачи на стороне конденсата.
Ориентация трубок влияет на движение плёнки конденсата:

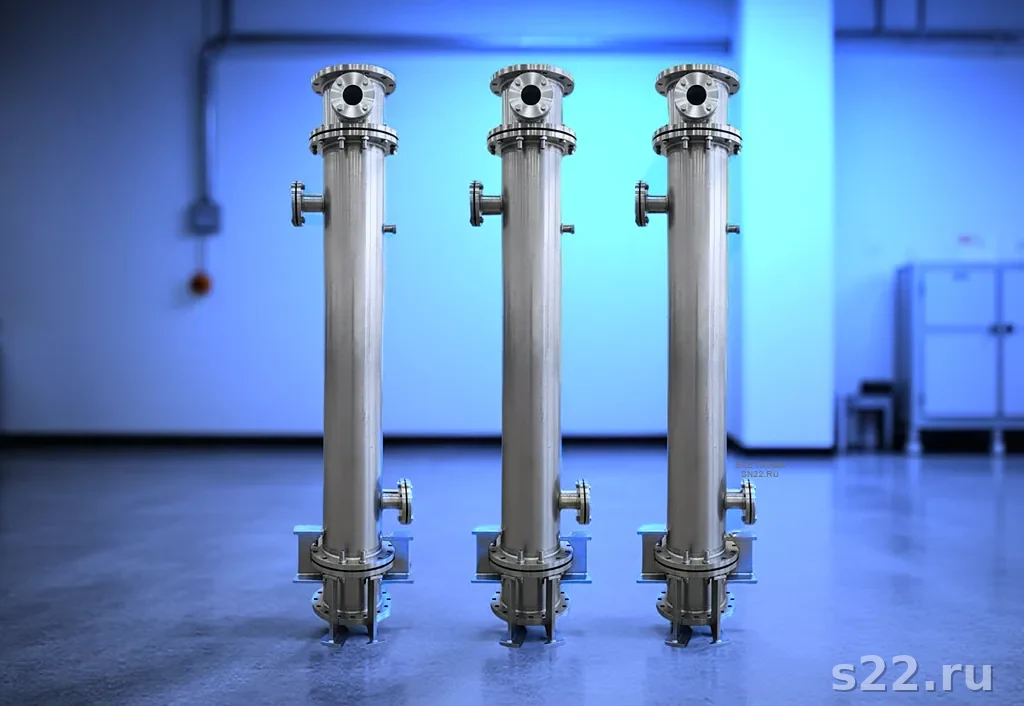

Вертикальные трубки (КНВ/ккв)
Конденсат стекает вниз по всей длине трубки как непрерывная плёнка. По формуле Нуссельта для вертикальных труб: по мере увеличения длины трубки плёнка утолщается снизу, что снижает α по всей длине. Для типичной длины трубки 1,5–3 м: α = 5 000–12 000 Вт/(м²·К).
Горизонтальные трубки (КНГ/ккг)
Конденсат накапливается в нижней части трубки и стекает с неё каплями или струйками. Плёнка конденсата неравномерна по периметру (толще снизу). По формуле Нуссельта для горизонтальных труб: α зависит от диаметра трубки (а не длины), что даёт более высокое α для труб малого диаметра. Для трубок d = 20–38 мм: α = 4 000–10 000 Вт/(м²·К).
2. 10 критериев выбора горизонтального или вертикального конденсатора
| Критерий | Горизонтальный (КНГ/ккг) | Вертикальный (КНВ/ккв) |
|---|---|---|
| 1. Площадь пола | Большая (L аппарата + зона ТО) | Малая (диаметр кожуха) |
| 2. Высота помещения | Минимальная (диаметр + опоры) | Значительная (L аппарата + крышка) |
| 3. Дренаж конденсата | Требует уклона/насоса | Самотёк вниз |
| 4. Доступ для ТО | Удобный к торцам | Требует доступа на 3 отметках |
| 5. Паровая обвязка | Горизонтальная магистраль | Вертикальная магистраль |
| 6. Тип среды в кожухе | Хладагент, рефрижераторные системы | Пар котельных, ТЭЦ, химия |
| 7. Вакуумная конденсация | Требует специального дренажа | Предпочтительна |
| 8. Компоновка в этажерке | Нет | Да |
| 9. Стоимость монтажа | Две седловые опоры (стандарт) | Вертикальная опорная конструкция |
| 10. Стандарт отрасли | Холодильная техника, чиллеры | Котельные, ТЭЦ, химпроизводства |
3. Decision table: 8 типовых сценариев
| Сценарий | Рекомендация | Обоснование |
|---|---|---|
| Чиллер промышленный, фреон R134a | КНГ (горизонтальный) | Стандарт отрасли, горизонтальная компоновка агрегата |
| Котельная, пар 120 °C, ΔT=80 °C, ограниченная площадка | ккв (вертикальный с компенсатором) | Малая площадь, самодренаж, ΔT требует компенсатор |
| ТЭЦ, вакуумный конденсатор, пар 50 °C | Вертикальный (специальное исполнение) | Вакуумный дренаж конденсата требует вертикали |
| Химзавод, этажерка, пар 140 °C, ΔT=100 °C | ккв (вертикальный с компенсатором) | Компоновка в этажерке, ΔT требует компенсатор |
| Машинный зал высота 5 м, пар 100 °C, ΔT=45 °C | КНГ (горизонтальный) | Высоты недостаточно для вертикального аппарата 4 м |
| Нефтепереработка, пар 250 °C, ΔT=200 °C | КП (плавающая головка) | ΔT выше предела ккг/ккв — только КП |
| Аммиачный холодильник, горизонтальная обвязка | КНГ (горизонтальный) | Горизонтальная трубная обвязка, удобный монтаж |
| Выпарная установка, пар 0,1 МПа, площадь ограничена | КНВ или ккв | Компактный в плане, самодренаж конденсата |
4. Дренаж конденсата: горизонтальный vs вертикальный
Правильная организация дренажа конденсата — один из ключевых факторов надёжной работы конденсатора.
Горизонтальный конденсатор (КНГ/ккг)
- Конденсат накапливается в нижней части кожуха и должен отводиться через нижний штуцер.
- Аппарат устанавливается с уклоном 1–2% в сторону дренажного штуцера.
- Конденсатоотводчик монтируется ниже уровня нижнего штуцера (на 200–300 мм) для создания гидравлического затвора.
- При накоплении конденсата в горизонтальном аппарате теряется площадь теплообмена (затопленные трубки).
Вертикальный конденсатор (КНВ/ккв)
- Конденсат стекает вниз самотёком и отводится через нижний штуцер.
- Не требует уклона аппарата — всегда строго вертикально.
- Конденсатоотводчик устанавливается прямо на нижний штуцер или с небольшим опуском.
- Не бывает затопления трубок конденсатом при правильном дренаже.
Смотрите также: монтаж и обвязка кожухотрубных конденсаторов.
↑ К оглавлению5. Монтаж: особенности каждой ориентации
Горизонтальный конденсатор
- Опоры: две седловые опоры (седловые ложементы) — одна неподвижная (анкер), другая скользящая (допускает осевое перемещение при нагреве).
- Уклон: 1–2% (10–20 мм на 1 м длины) в сторону дренажного штуцера.
- Зона ТО: свободное пространство с обеих торцов для открытия крышек (минимум 1,0–1,5 м).
- Вибрация: горизонтальный аппарат чувствителен к вибрации от ближайшего оборудования — предусмотрите виброизолирующие прокладки под опорами.
Вертикальный конденсатор
- Опоры: жёсткая нижняя опора (фундаментная стойка или подвес к конструкции); верхняя направляющая — не должна препятствовать тепловому расширению кожуха.
- Вертикальность: не более 1 мм/м отклонения по уровню.
- Доступ: три рабочих отметки — нижняя (дренаж), средняя (компенсатор у ккв), верхняя (крышка пучка).
- Зона ТО: высота над аппаратом для извлечения трубного пучка (длина пучка + 0,5–1 м).
6. Типичные ошибки выбора ориентации
| Ошибка | Последствие | Исправление |
|---|---|---|
| Горизонтальный при ограниченной высоте — взяли вертикальный | Невозможно открыть крышку и обслуживать | Спроектировать доступ заранее, учесть L аппарата + крышку |
| Горизонтальный без уклона и правильного конденсатоотводчика | Затопление трубок, снижение мощности 15–30% | Уклон 1–2%, конденсатоотводчик ниже на 200 мм |
| Вертикальный при горизонтальной паровой обвязке | Сложная перекладка трубопроводов, застой пара | Согласовать ориентацию аппарата с направлением подачи пара |
| Жёсткое крепление кожуха вертикального КНВ/ккв | Термические напряжения при нагреве, течи | Верхняя опора — направляющая, нижняя — жёсткая (несущая) |
| Хомут или кронштейн в зоне компенсатора ккг/ккв | Компенсатор не работает, трещины кожуха | Зона компенсатора должна быть свободной — никаких опор |
7. Кейсы из практики
Кейс 1: Замена горизонтального на вертикальный — расширение котельной
Задача: добавить второй конденсатор пара 150 °C в существующей котельной с площадью 4×6 м. Горизонтальный аппарат L = 4 м не вписывается в план. Установлен вертикальный ккв в незадействованной нише 1,5×1,5 м при высоте 7 м. Площадь установки сокращена в 6 раз. Ввод в работу — без переделки паровой обвязки (вертикальный подвод уже был).
Кейс 2: Горизонтальный конденсатор чиллера — стандартный выбор
Чиллер 500 кВт с конденсатором хладагента R134a. Поверхность 35 м², давление хладагента 1,2 МПа. Горизонтальный КНГ-630Г-16 интегрирован в чиллерный агрегат горизонтально — стандартная компоновка. Обслуживание торцов трубных крышек выполняется без разборки агрегата. Эксплуатируется 5 лет без замены.
Кейс 3: Ошибка ориентации — дорогостоящая переделка
Предприятие заказало горизонтальный конденсатор пара для помещения с высотой 3,5 м. Аппарат L = 3,2 м. После монтажа обнаружили: конденсатный штуцер расположен неудобно, конденсат не дренирует правильно, мощность на 20% ниже расчётной. Стоимость переделки обвязки: 380 тыс. руб. Вывод: нужно было заказать вертикальный КНВ с горизонтальной трубной обвязкой — укладывался в высоту и давал самодренаж.
