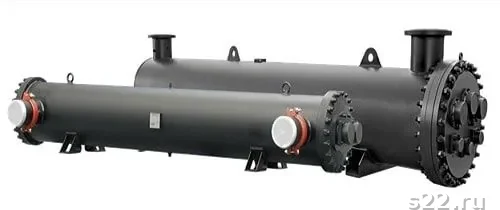

1. Классификация: расшифровка КНГ, ккг, КНВ, ккв
Первая буква: К — конденсатор. Вторая буква: Н — неподвижные трубные решётки (жёсткий кожух); к (строчная) — с компенсатором температурных расширений на кожухе. Третья буква: Г — горизонтальное исполнение; В — вертикальное исполнение.
| Обозначение | Расшифровка | Компенсатор | Ориентация |
|---|---|---|---|
| КНГ | Конденсатор, неподвижные решётки, горизонтальный | Нет | Горизонтальная |
| КНВ | Конденсатор, неподвижные решётки, вертикальный | Нет | Вертикальная |
| ккг | Конденсатор, с компенсатором, горизонтальный | Линзовый или сильфонный | Горизонтальная |
| ккв | Конденсатор, с компенсатором, вертикальный | Линзовый или сильфонный | Вертикальная |
| КП | Конденсатор, плавающая головка | Плавающая трубная решётка | Горизонтальная/вертикальная |
Все четыре типа (КНГ, КНВ, ккг, ккв) имеют одинаковую базовую конструкцию — неподвижные трубные решётки — и различаются только наличием/отсутствием компенсатора и ориентацией. КП — отдельный класс с принципиально иным решением компенсации термических напряжений.
↑ К оглавлению2. Сравнительная таблица: 15 критериев
| Критерий | КНГ | ккг | КНВ | ккв |
|---|---|---|---|---|
| 1. Допустимый ΔT | до 50 °C | 50–100 °C | до 50 °C | 50–100 °C |
| 2. Компенсатор | Нет | Да (линзовый/сильфонный) | Нет | Да (линзовый/сильфонный) |
| 3. Ориентация | Горизонтальная | Горизонтальная | Вертикальная | Вертикальная |
| 4. Площадь пола | Большая | Большая | Малая | Малая |
| 5. Высота | Минимальная | Минимальная | Значительная | Значительная |
| 6. Дренаж конденсата | Требует уклона | Требует уклона | Самотёк | Самотёк |
| 7. Доступ для ТО | Отличный (торцы) | Отличный (торцы) | 3 отметки | 3 отметки |
| 8. Стоимость vs КНГ | ×1,0 | ×1,1–1,15 | ×1,0 | ×1,1–1,15 |
| 9. Типичная среда | Хладагенты, пар до 120 °C | Пар 120–180 °C | Пар, химия до 120 °C | Пар 120–180 °C, химия |
| 10. Типичная отрасль | Чиллеры, HVAC | Котельные, ТЭЦ | Химия, выпарные установки | Химия, этажерки, котельные |
| 11. Рабочее давление | до 25 МПа | до 16–25 МПа | до 25 МПа | до 16–25 МПа |
| 12. Компоновка в ряд | Горизонтальный ряд | Горизонтальный ряд | Вертикальная этажерка | Вертикальная этажерка |
| 13. Сложность монтажа | Простой | Средний | Простой | Средний |
| 14. Извлечение пучка | Частичное (горизонт.) | Частичное (горизонт.) | Вертикальное вверх | Вертикальное вверх |
| 15. TCO (полная стоимость) | Низкий | Средний | Низкий | Средний |
3. Ключевой параметр: ΔT кожух–пучок
Главный параметр, определяющий необходимость компенсатора — разность температур между кожухом и трубным пучком в рабочих условиях.
ΔL = α × L × ΔT, где α = 12×10⁻⁶ 1/°C (сталь), L — длина аппарата (м), ΔT — разность температур кожуха и пучка (°C). При ΔL более 1,5–2 мм на жёстких решётках возникают недопустимые напряжения → нужен компенсатор (ккг/ккв).
Практическое правило: для L = 3 м и стали 20:
- ΔT = 40 °C → ΔL = 1,44 мм — КНГ/КНВ допустимо
- ΔT = 60 °C → ΔL = 2,16 мм — рекомендуется ккг/ккв
- ΔT = 100 °C → ΔL = 3,60 мм — необходимо ккг/ккв
- ΔT = 150 °C → ΔL = 5,40 мм — рассмотрите КП
4. Decision matrix 4×4
| ΔT / Ориентация | Горизонтальная (широкая площадка) | Вертикальная (компактная площадка) |
|---|---|---|
| ΔT менее 50 °C (пар до 80–90 °C + вода 25–40 °C) | КНГ | КНВ |
| ΔT 50–100 °C (пар 120–180 °C + вода 20–40 °C) | ккг | ккв |
| ΔT более 100 °C (пар более 180 °C) | КП (плавающая головка) | |
| ΔT более 150 °C (нефтехимия) | КП (TEMA тип T или S) | |
Смотрите также: выбор ориентации: горизонтальный или вертикальный конденсатор, компенсатор или плавающая головка.
↑ К оглавлению5. Алгоритм выбора типа конденсатора за 5 шагов
- Определите тип конденсируемой среды: водяной пар, хладагент (фреон, аммиак), пары нефтепродуктов, пары растворителей. Агрессивные среды → дополнительные требования к материалам.
- Рассчитайте ΔT кожух–пучок: Tнас среды в кожухе − Tср охладителя в трубках. Если ΔT менее 50 °C → КНГ/КНВ. Если 50–100 °C → ккг/ккв. Если более 100 °C → КП.
- Оцените площадку: если площадь пола ограничена и высота позволяет → вертикальное исполнение (КНВ/ккв). Если высота ограничена → горизонтальное (КНГ/ккг).
- Проверьте требования к ТО: если необходима полная механическая чистка трубок снаружи (загрязняющие среды в межтрубном пространстве) → только КП. Для КНГ/КНВ/ккг/ккв — чистка внутри трубок без извлечения пучка.
- Согласуйте с обвязкой: направление паровой магистрали, расположение конденсатоотводчика, доступ к торцам для ТО — всё это влияет на ориентацию аппарата.
6. Стоимостной анализ
| Тип | Закупочная цена | Монтаж | Обслуживание / год | TCO за 10 лет |
|---|---|---|---|---|
| КНГ | ×1,0 (база) | ×1,0 (седловые опоры) | ×1,0 | ×1,0 |
| КНВ | ×1,0 | ×1,05 (стойка/фундамент) | ×1,0 | ×1,02 |
| ккг | ×1,1–1,15 | ×1,0 | ×1,05 (компенсатор) | ×1,12 |
| ккв | ×1,1–1,15 | ×1,05 | ×1,05 | ×1,15 |
| КП | ×1,3–1,5 | ×1,1 | ×1,15 (уплотнения) | ×1,4 |
Стоимость «неправильного» выбора: если поставили КНГ вместо ккг при ΔT = 80 °C, аварийная замена через 12–18 мес = стоимость нового аппарата + простой производства (от 500 тыс. руб. и выше). Переплата за компенсатор (10–15%) многократно окупается надёжностью.
↑ К оглавлению7. Монтажные отличия
| Параметр монтажа | КНГ / ккг | КНВ / ккв |
|---|---|---|
| Тип опор | Две седловые (одна скользящая) | Нижняя жёсткая, верхняя направляющая |
| Уклон | 1–2% к дренажному штуцеру | Строго вертикально (1 мм/м) |
| Дренаж конденсата | Конденсатоотводчик ниже штуцера на 200+ мм | Конденсатоотводчик на нижнем штуцере |
| Зона компенсатора (ккг/ккв) | Свободна — никаких хомутов, кронштейнов, жёстких опор | |
| Доступ для ТО | С обоих торцов (горизонт.) | На трёх отметках (нижняя/средняя/верхняя) |
| Зона извлечения пучка | Горизонт. в сторону (L + 0,5 м) | Вертикально вверх (L + 0,5 м) |
8. Кейсы выбора из практики
Кейс 1: КНГ → ккг при реконструкции котельной
Условия: конденсатор пара 150 °C (0,5 МПа) в котельной, охлаждение оборотной водой 20–45 °C. ΔT = 105 °C. Действующий КНГ трескался каждые 14 мес. в зоне вальцовки. При реконструкции установлен ккг с линзовым компенсатором. 5 лет без единой аварийной остановки, годовая экономия на ремонте — 850 тыс. руб.
Кейс 2: КНВ вместо КНГ — экономия площади
Новый объект: установка конденсатора хладагента R717 (аммиак) Q = 420 кВт. Пар аммиака 45 °C, вода 10–25 °C, ΔT = 20 °C — компенсатор не нужен. Площадь машинного зала 6×8 м. Выбор: КНВ-800В-16 вместо КНГ-800Г-16 — экономия площади пола 3,8 м². При той же мощности оборудования в зал вписалось ещё одно насосное оборудование.
Кейс 3: ккв на химическом производстве — этажерка
Условия: конденсация паров метанола 80 °C (атмосфера), охлаждение рассолом −5 °C, ΔT = 85 °C. Площадка — металлическая этажерка, секция 2×2 м, высота стойки 8 м. Выбор: ккв-630В-6 с нержавеющими трубками 316L. Вертикальная компоновка вписалась в секцию, самодренаж метанола исключил насос откачки конденсата. Работает 4 года без нареканий.
