1. Что такое конденсатор ккг: расшифровка и принцип работы

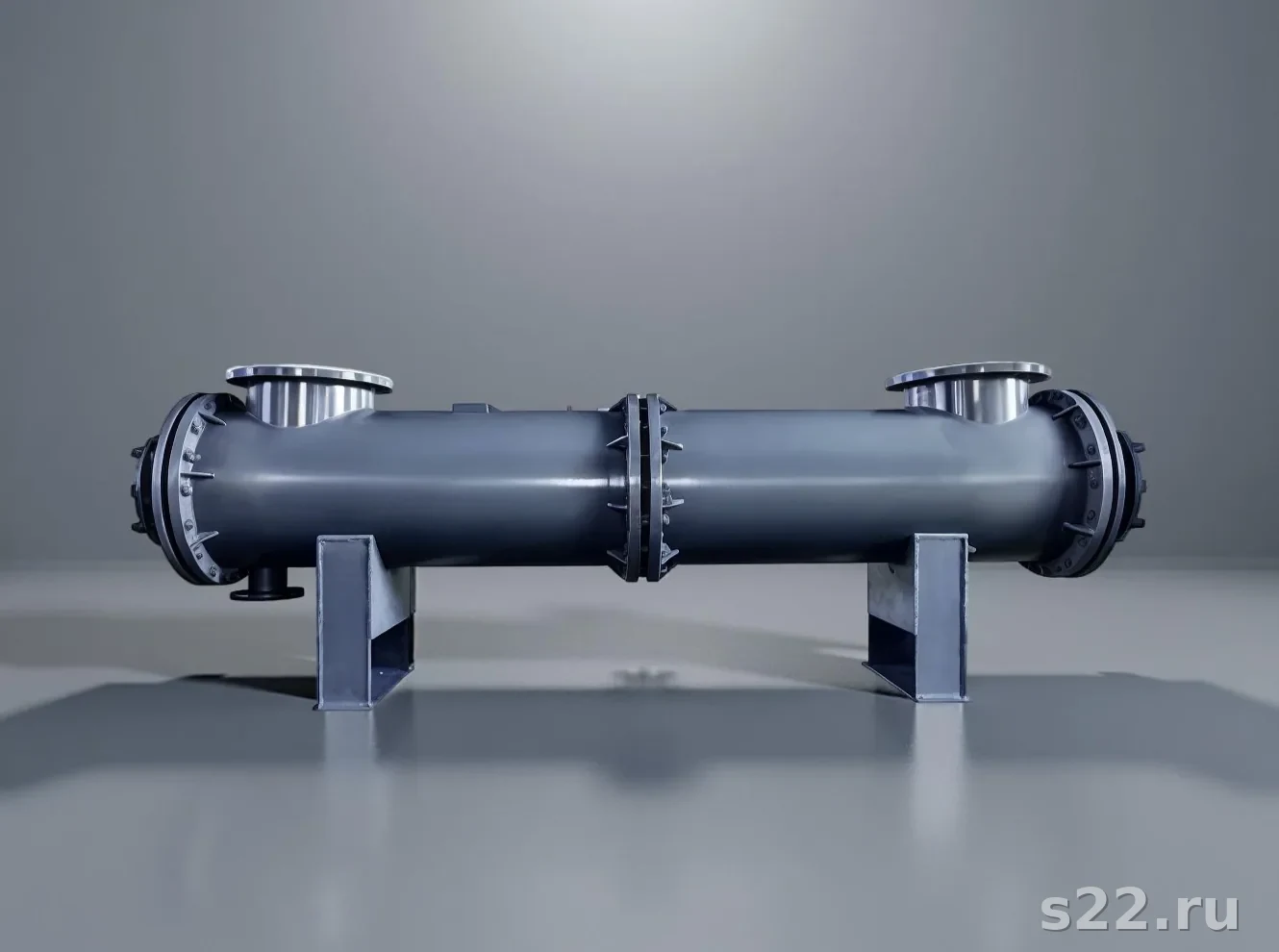

Кожухотрубный конденсатор с компенсатором температурных расширений на кожухе, горизонтального исполнения. Буквы: к — конденсатор, к — компенсатор (строчные по ГОСТ 15122-79), г — горизонтальный. Конденсируемый пар подаётся в межтрубное пространство, охлаждающая вода — внутри трубок.
Упругий элемент на кожухе аппарата (линзовый или сильфонный), поглощающий осевые деформации, возникающие из-за разного теплового расширения кожуха и трубного пучка при значительных перепадах температур.
Принцип работы ккг аналогичен КНГ-конденсатору: пар конденсируется на наружной поверхности трубок, теплота фазового перехода отводится охлаждающей водой. Главное конструктивное отличие — наличие компенсатора на кожухе, который предотвращает возникновение опасных термических напряжений при высоких ΔT между горячим паром и холодным кожухом/трубками.
В полном гиде по кожухотрубным конденсаторам мы рассматриваем все типы ГОСТ 15122-79. ккг занимает нишу между простым КНГ (без компенсации) и КП (плавающая головка): он сложнее КНГ, но дешевле КП и достаточен при ΔT до 100 °C.
В ГОСТ 15122-79 обозначения ккг и ккв намеренно написаны строчными буквами — это официальное различие от КНГ и КНВ (заглавная К в начале). Строчные кк указывают именно на исполнение с компенсатором. Путаница в документации ведёт к заказу не того аппарата.
2. Типы компенсаторов: линзовый и сильфонный
Для кожухотрубных конденсаторов применяются два основных типа компенсаторов. Выбор определяется рабочим давлением, требуемым ходом и частотой термоциклов.
2.1 Линзовый компенсатор
Линзовый компенсатор — это одна или несколько стальных линз (двояковыпуклых элементов), приваренных к кожуху. Каждая линза обеспечивает ход 2–15 мм. При необходимости большего хода устанавливают несколько линз последовательно.
- Рабочее давление: до 25 МПа (для одно- и двухлинзовых исполнений)
- Ход на одну линзу: 2–15 мм
- Количество линз: 1–4 (чаще 1–2)
- Ресурс: 3 000–10 000 термоциклов
- Преимущества: высокое давление, простота, надёжность, малая чувствительность к коррозии
- Недостатки: ограниченный суммарный ход (до 30–40 мм для 4 линз)
2.2 Сильфонный компенсатор
Сильфонный компенсатор — гофрированный цилиндр из тонкостенной стали. Обеспечивает значительно больший ход при меньшем давлении.
- Рабочее давление: до 2.5 МПа (реже до 4 МПа)
- Ход: до 100 мм и более
- Ресурс: 2 000–5 000 термоциклов
- Преимущества: большой ход, меньшая жёсткость, компенсирует не только осевые, но и угловые деформации
- Недостатки: чувствителен к коррозии (тонкие стенки гофр), требует регулярной ревизии
| Параметр | Линзовый | Сильфонный |
|---|---|---|
| Макс. давление | до 25 МПа | до 2.5 МПа |
| Ход (1 элемент) | 2–15 мм | до 100 мм |
| Ресурс термоциклов | 3 000–10 000 | 2 000–5 000 |
| Чувствительность к коррозии | Низкая | Высокая (гофры) |
| Применение | Пар высокого давления | Атмосферное/вакуумное давление |
При наличии хлоридов или кислот в паре сильфонный компенсатор из нержавеющей стали подвержен питтинговой и щелевой коррозии в зонах гофр. В таких условиях применяйте линзовый компенсатор из хастеллоя C-276 или используйте конденсатор КП (плавающая головка).
3. КНГ, ккг, КП: сравнение и критерии выбора
Правильный выбор типа конденсатора по температурному критерию напрямую влияет на надёжность и срок службы. Смотрите подробное сравнение КНГ/ккг/КНВ/ккв для полного анализа.
| Тип | ΔT кожух–пучок | Компенсация | Давление | Стоимость | Применение |
|---|---|---|---|---|---|
| КНГ | до 50 °C | Нет | до 6.3 МПа | Базовая | Пар до 150 °C, охлаждение водой 20–30 °C |
| ккг | 50–100 °C | Линзовый/сильфонный | до 25 МПа (линзовый) | +15–25% к КНГ | Пар 150–220 °C, технологические конденсаторы |
| КП | более 70–100 °C | Плавающая головка | до 100 МПа | +40–60% к КНГ | Нефтехимия, T более 200 °C, высокое давление |
Рассчитайте ΔT = T_насыщения_пара − T_охлаждающей_воды_вход. При ΔT менее 50 °C — КНГ. При ΔT 50–100 °C — ккг. При ΔT более 100 °C или высоком давлении — КП. Подробнее о критериях выбора — в статье горизонтальный или вертикальный конденсатор.
Можно заказать кожухотрубные теплообменники любого типа с расчётом под ваши условия. Выбор правильного типа на этапе проектирования — ключ к надёжной работе на протяжении всего срока службы.
4. Расчёт тепловых расширений и подбор компенсатора
Расчёт необходимости компенсатора выполняется в три этапа: определение реального ΔT, расчёт осевого удлинения кожуха, сравнение с допускаемым напряжением.
α — коэффициент линейного расширения стали = 12 · 10⁻⁶ 1/°C
L — длина кожуха между решётками, мм
ΔT — разность температур кожуха и трубного пучка, °C
Пример: L = 5000 мм, ΔT = 80 °C → ΔL = 12·10⁻⁶ · 5000 · 80 = 4.8 мм
E — модуль упругости стали = 200 000 МПа
α — 12 · 10⁻⁶ 1/°C
ΔT — разность температур, °C
При ΔT = 50 °C: σ_T = 200000 · 12·10⁻⁶ · 50 = 120 МПа
Допускаемое напряжение для Ст20: [σ] ≈ 130–140 МПа → компенсатор необходим
Определить ΔT
T_пар (насыщение) минус T_воды (вход). Для пара 180 °C и воды 25 °C: ΔT = 155 °C — нужен ккг.
Рассчитать ΔL
ΔL = 12·10⁻⁶ · L · ΔT. При L = 4 м и ΔT = 80 °C: ΔL = 3.84 мм.
Выбрать компенсатор
Ход компенсатора = ΔL · 1.5 (запас). При ΔL = 3.84 мм: ход не менее 6 мм → одна линза.
Проверить давление
Если P рабочее более 2.5 МПа — только линзовый. Если менее — можно сильфонный.
Для сложных случаев (несколько режимов нагрузки, пуск-останов, асимметричное нагружение) расчёт выполняется по ГОСТ 34233.10 с учётом усталостной прочности. Специалисты S22.ru выполнят такой расчёт при заказе оборудования.
Полный инженерный расчёт кожухотрубного конденсатора, включая тепловой и гидравлический — см. в статье конденсатор чиллера.
5. Типичные области применения конденсатора ккг
ккг применяется там, где температура конденсируемого пара значительно превышает температуру охлаждающей воды, но не достигает уровней, требующих плавающей головки.
Химическая и нефтехимическая промышленность
Конденсация паров технологического пара давлением 0.5–1.6 МПа (T нас 151–201 °C) при охлаждении оборотной водой (T вх 20–30 °C). ΔT = 120–180 °C — в этой зоне ккг является оптимальным решением.
Пищевая промышленность и фармацевтика
Стерилизаторы и автоклавы используют пар 0.2–0.4 МПа (T нас 120–143 °C). Охлаждение водой 15–20 °C. ΔT = 100–125 °C — граница применимости КНГ, ккг предпочтителен для надёжности.
Энергетика: конденсаторы паровых турбин малой мощности
Конденсаторы противодавленческих турбин (P выхл = 0.2–0.5 МПа, T нас = 120–151 °C). При охлаждении речной водой T вх = 5–15 °C: ΔT = 105–146 °C — требуется ккг.
Холодильные установки на аммиаке
Аммиачные конденсаторы при T конденсации 35–45 °C (P = 1.35–1.8 МПа) и охлаждении оборотной водой 20–30 °C: ΔT = 5–25 °C. Здесь КНГ достаточен, но при частых термоциклах или нестационарных режимах рекомендуют ккг.
Посмотрите сравнение типов конденсаторов для полного обзора областей применения каждого исполнения.
6. Материалы кожуха, компенсатора и трубок
Выбор материала — критически важный этап при проектировании ккг. Компенсатор — зона концентрации напряжений, его материал должен соответствовать требованиям как по прочности, так и по коррозионной стойкости.
| Элемент | Стандартная среда (пар + техническая вода) | Агрессивная среда (хлориды, кислые пары) |
|---|---|---|
| Кожух | Сталь 20, 16ГС | 08Х18Н10Т, 12Х18Н10Т |
| Компенсатор | Сталь 09Г2С, 20 (линзовый) | 08Х18Н10Т (линзовый) или хастеллой C-276 |
| Трубки | Сталь 20, 08Х18Н10Т | Сталь 08Х18Н10Т, Ti Grade 2 |
| Трубные решётки | Сталь 20, 16ГС | 08Х18Н10Т или биметалл |
| Перегородки | Сталь 20 | 08Х18Н10Т |
Для аммиачных холодильных конденсаторов ккг КАТЕГОРИЧЕСКИ запрещено применять медь и медные сплавы в любых элементах: трубках, решётках, компенсаторе, патрубках. Аммиак разрушает медь, образуя аммиаката меди. Применяйте только сталь.
При работе с морской водой как охлаждающим агентом трубки выполняют из сплава CuNi 90/10 или титана Grade 2. Для пищевых применений — полированная нержавеющая сталь 316L (08Х17Н13М2Т) с обоснованием Ra поверхности.
7. Обслуживание и диагностика компенсатора
Компенсатор — наиболее ответственный элемент ккг с точки зрения технического обслуживания. Его состояние определяет надёжность всего аппарата. Общие принципы обслуживания конденсаторов — в статье обслуживание и чистка конденсаторов.
Ежегодный осмотр (в работе)
- Визуальный осмотр на предмет потёков, солевых отложений, трещин
- Термография поверхности — холодные зоны указывают на застой конденсата или расслоение потоков
- Акустическая эмиссия при наличии признаков развивающихся трещин
При плановом ремонте (каждые 2–4 года)
- Ультразвуковая толщинометрия стенки компенсатора
- Магнитопорошковая или капиллярная дефектоскопия сварных швов компенсатора
- Промывка трубного пучка (химическая или механическая)
- Проверка вальцовок трубок в решётках на предмет подтёков
- Гидравлическое испытание после ремонта: 1.25 × P_рабочее (но не менее 0.2 МПа сверх рабочего)
Появление мелких трещин в зоне сварки линз к кожуху или гофрировки сильфона — признак усталостного разрушения из-за превышения расчётного числа термоциклов. Немедленно выведите аппарат в ремонт. Продолжение эксплуатации с дефектным компенсатором — риск разрушения под давлением.
При диагностировании неисправностей конденсатора используйте алгоритм из статьи неисправности и диагностика конденсаторов.
8. Три практических кейса: ккг в действии
Условия: Пар 1.2 МПа (T нас = 187 °C), расход 3 000 кг/ч. Охлаждение оборотной водой 25 °C. ΔT = 162 °C.
Выбор: ккг с линзовым компенсатором (3 линзы, ход 9 мм). Материал кожуха и компенсатора — сталь 09Г2С, трубки — 08Х18Н10Т. Поверхность 28 м², 2 хода воды.
Расчёт компенсатора: L = 4 500 мм, ΔT (кожух-пучок) = 90 °C → ΔL = 4.86 мм → ход с запасом 50% = 7.3 мм → выбрано 3 линзы по 4 мм = 12 мм.
Результат: Аппарат в эксплуатации 7 лет без замены компенсатора. Экономия vs КП: 38% стоимости.
Условия: Пар 0.3 МПа (T нас = 133 °C), расход 500 кг/ч. Охлаждение технической водой 18 °C (зима). ΔT = 115 °C.
Проблема при замене на КНГ: В межсезонье температура воды менялась от 8 °C до 28 °C, создавая переменные напряжения. Через 2 года эксплуатации КНГ — течь в трубной решётке из-за усталостного разрушения вальцовок.
Решение: Замена на ккг с сильфонным компенсатором (P = 0.3 МПа — допустимо). Ход компенсатора 25 мм (с запасом под сезонные изменения).
Результат: Течи нет, наработка 5 лет. Компенсатор поглощает сезонные изменения ΔT без напряжений в решётке.
Условия: Чистый пар ФС (фармацевтическая статья) 0.25 МПа (T нас = 126 °C). Охлаждение ВДО (водой для инъекций) 20 °C. ΔT = 106 °C.
Специфика: Среда — чистый пар и конденсат для инъекций. Требования GMP: полированная нержавеющая сталь 316L, Ra не более 0.8 мкм, документация по материалам, сертификация 3.1.
Исполнение: ккг с линзовым компенсатором из 316L, трубки 316L Ra 0.4 мкм, кожух 304. Поверхность 4 м², 1 ход воды.
Результат: Прошёл квалификацию GMP с первого раза, конденсат соответствует требованиям ФГФ к воде для инъекций.
Полный перечень конденсаторного оборудования — в гиде по кожухотрубным конденсаторам. Информацию о нормировании и сертификации оборудования — в статье сертификация и нормы для конденсаторов.
