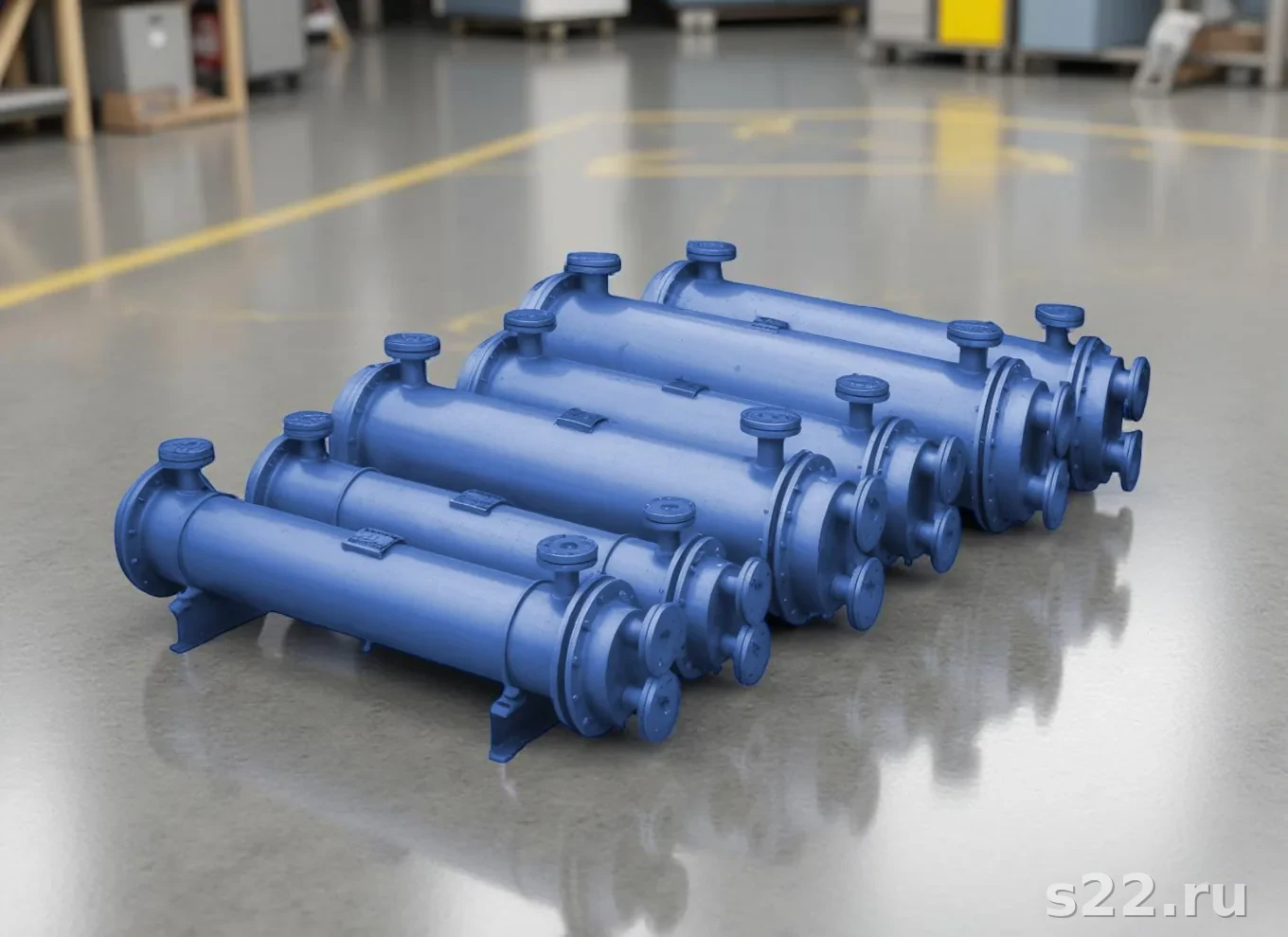

1. Что такое конденсатор КНВ: расшифровка и конструкция
Кожухотрубный конденсатор с жёстко закреплёнными (неподвижными) трубными решётками и вертикальным расположением оси аппарата. Обе трубные решётки приварены к кожуху. Пар конденсируется на внешней поверхности вертикальных трубок, конденсат стекает вниз под действием силы тяжести и выводится через нижний штуцер.
По ГОСТ 15122-79 обозначение строится из трёх позиций: первая буква — тип аппарата (К = конденсатор), вторая — способ компенсации температурных расширений (Н = неподвижные решётки, без компенсатора), третья — ориентация (В = вертикальный). Это принципиально отличает КНВ от его горизонтального аналога — КНГ, и от вертикального аппарата с компенсатором — ккв.
Конструктивные элементы КНВ
Конструкция КНВ включает следующие основные узлы:
- Кожух — вертикальный цилиндрический корпус, к торцам которого приварены верхняя и нижняя трубные решётки. Материал: сталь 09Г2С, 20К или нержавеющая сталь.
- Трубный пучок — набор вертикальных теплообменных трубок (d = 20×2 или 25×2 мм по ГОСТ), развальцованных или приваренных в обеих трубных решётках.
- Трубные решётки — стальные горизонтальные диски с отверстиями для трубок. В КНВ обе решётки неподвижны — жёстко приварены к кожуху. Именно это ограничивает допустимый перепад температур до ΔT ≤ 50 °C.
- Перегородки межтрубного пространства — горизонтальные кольцевые или сегментные перегородки, направляющие поток пара и обеспечивающие его равномерное распределение по сечению.
- Верхняя распределительная камера — крышка с патрубком выхода охлаждающей воды (и иногда — входа в многоходовых схемах).
- Нижняя камера — крышка с патрубком входа охлаждающей воды.
- Штуцеры — вход пара (верхняя зона кожуха), отвод конденсата (нижняя точка кожуха), штуцер вентиляции неконденсируемых газов (верхняя точка кожуха), дренажи трубного и межтрубного пространств.
- Опорная конструкция — нижняя юбка (стойка) или боковые лапы для крепления к фундаменту.
В КНГ (горизонтальный) конденсат накапливается в нижней части кожуха, затопляя нижние трубки и снижая эффективную поверхность теплообмена. В КНВ (вертикальный) конденсат немедленно стекает вниз под действием гравитации — все трубки всегда остаются в зоне конденсации пара. Это ключевое преимущество вертикальной ориентации.
2. Физика вертикальной конденсации: плёночная конденсация по Нуссельту
Теоретическая основа работы КНВ — теория плёночной конденсации на вертикальной поверхности, разработанная Вильгельмом Нуссельтом в 1916 году. Эта теория объясняет, почему вертикальная ориентация обеспечивает эффективный тепломассообмен при конденсации пара.
Механизм плёночной конденсации
При конденсации насыщенного пара на охлаждённой вертикальной поверхности трубки происходит следующее:
- Пар соприкасается с поверхностью трубки и конденсируется, образуя тонкую плёнку жидкости у верхнего края.
- Плёнка стекает вниз под действием силы тяжести, постепенно утолщаясь — конденсат от верхних участков накапливается в плёнке по мере стекания.
- У нижнего края трубки плёнка максимально толстая, термическое сопротивление выше, коэффициент теплоотдачи ниже. У верхнего края — плёнка тонкая, коэффициент теплоотдачи максимален.
- Конденсат капает с нижнего края трубок в конденсатосборник и отводится через нижний штуцер.
ρ — плотность конденсата, кг/м³
g — ускорение свободного падения, 9,81 м/с²
λ — теплопроводность конденсата, Вт/(м·К)
r — скрытая теплота конденсации, Дж/кг
μ — динамическая вязкость конденсата, Па·с
L — длина вертикальной поверхности (высота трубки), м
ΔT = T_нас − T_стенки, К
Из формулы Нуссельта видны важные выводы для проектирования КНВ:
- Влияние длины трубки: α ∝ L^(-0,25) — при увеличении длины трубки в 16 раз коэффициент теплоотдачи снижается в 2 раза. Поэтому КНВ с длинными трубками (4 м) имеет несколько меньший средний α, чем с трубками 2 м.
- Влияние ΔT: α ∝ ΔT^(-0,25) — при большом перепаде температур коэффициент снижается. Оптимален умеренный ΔT.
- Физические свойства: α ∝ (ρ²λ³r/μ)^0,25 — высокий коэффициент у воды, ниже у органических конденсатов. Пар воды: α = 5 000–15 000 Вт/(м²·К). Органические пары: α = 800–3 000 Вт/(м²·К).
Переход к турбулентной плёнке
При числе Рейнольдса плёнки Re_ф = 4Γ/μ > 1 800 (Γ — линейная плотность орошения, кг/(м·с)) ламинарная плёнка переходит в турбулентную, и α резко возрастает. В КНВ для мощных конденсаторов пара турбулентный режим возможен в нижней части высоких трубок — при расчётах это учитывают поправочными коэффициентами.
В горизонтальном КНГ на каждой отдельной трубке конденсация тоже происходит плёночно, но конденсат стекает вниз с боков трубки и накапливается в нижней части кожуха. При недостаточном отводе конденсата нижние ряды трубок затапливаются — паровой объём уменьшается, площадь конденсации сокращается. В КНВ этой проблемы нет принципиально.
3. Преимущества КНВ: самодренирование, компактность по площади
Вертикальная ориентация КНВ обеспечивает ряд конкретных эксплуатационных преимуществ:
Самодренирование конденсата
Конденсат стекает вниз по трубкам под действием силы тяжести без риска затопления межтрубного пространства. Все 100% трубок участвуют в конденсации.
Малая площадь в плане
КНВ занимает площадь пола, равную сечению кожуха. При D=530 мм и L=3000 мм КНВ займёт ~0,22 м², аналогичный по поверхности КНГ — ~1,5 м².
Естественная конвекция охладителя
При вертикальной подаче охлаждающей воды снизу вверх создаётся буйонсный эффект — разность плотностей нагретой и холодной воды усиливает циркуляцию.
Равномерное распределение пара
Пар заполняет межтрубное пространство сверху вниз равномерно по всему сечению, без зон застоя, характерных для горизонтальных аппаратов.
Простота нижней обвязки
Конденсатопровод отходит строго вниз от нижнего штуцера — самотёчная схема без дополнительного насоса для откачки конденсата.
Продувка трубного пространства снизу вверх
Вертикальное расположение позволяет промывать трубки восходящим потоком, эффективно вымывая осадок и шлам из нижней части.
4. Когда КНВ предпочтительнее КНГ: 6 сценариев
Выбор КНВ вместо КНГ обоснован в следующих ситуациях:
| Сценарий | КНВ | КНГ | Комментарий |
|---|---|---|---|
| Ограниченная площадь, есть высота | Предпочтителен | Невозможен | Типично для встроенных машинных отделений, АЭС, подвалов |
| Критичен гарантированный дренаж конденсата | Самодренируется | Требует уклона и контроля | Агрессивные или ценные конденсаты — важно не оставлять застой |
| Аммиачный холодильный контур | Компактен по площади | Требует больше места | Машинные отделения аммиачных ХУ часто вертикальные |
| Пар при T_нас ≤ 180 °C, ΔT ≤ 50 °C | Оптимален | Также применим | Конкурируют — выбор по компоновке |
| Система с естественной циркуляцией воды | Буйонсный эффект | Нет эффекта | Gravity-fed системы охлаждения |
| Большая поверхность (> 300 м²) | Нецелесообразен | Предпочтителен | Крупные КНВ слишком высоки, сложны в обслуживании |
Подробно о выборе между горизонтальным и вертикальным исполнением читайте в статье Горизонтальный или вертикальный теплообменник: критерии выбора.
5. Ограничения КНВ: высота, монтаж, обслуживание
КНВ имеет ряд существенных ограничений, которые нужно учитывать при проектировании:
Требования к строительной высоте
Высота КНВ складывается из: длины трубного пучка + высота верхней и нижней крышек (по 200–400 мм каждая) + высота опорной конструкции (400–800 мм) + зазор над аппаратом для извлечения пучка (равен длине трубок + 200–300 мм). Итого: для КНВ с трубками L=3 000 мм полная строительная высота составит 7,5–8,5 м от пола до верхнего фланца, а для извлечения пучка потребуется ещё 3,5 м. Суммарная высота помещения — не менее 8–9 м.
Перед заказом КНВ убедитесь, что высота помещения позволяет не только установить аппарат, но и извлечь трубный пучок для обслуживания или замены. Минимальная высота от пола до потолка или моста крана: высота аппарата × 2 (приблизительно).
Сложность монтажа
Подъём и установка тяжёлого вертикального аппарата (от 500 кг до нескольких тонн) требует грузоподъёмной техники и квалифицированного монтажного персонала. Горизонтальный КНГ при той же массе монтируется проще — его можно закатить на опоры.
Доступ для обслуживания
Фланцевые разъёмы верхней и нижней крышек КНВ расположены на разных высотах — для обслуживания обоих торцов нужны обслуживающие площадки на двух уровнях. У КНГ оба торца доступны с одного уровня.
Ограничение по диаметру и мощности
КНВ по ГОСТ выпускается до диаметра кожуха 820 мм. Для мощных конденсаторов (Q > 5 МВт) КНВ нецелесообразен — переходят на горизонтальный КНГ большого диаметра или многосекционную схему.
6. Размерный ряд КНВ: диаметры, длины труб
По ГОСТ 15122-79 конденсаторы КНВ выпускаются в следующем размерном ряду:
| Диаметр кожуха, мм | Число трубок (тип.) | Длина трубок, мм | Площадь теплообмена, м² | Тепловая мощность (пар/вода) |
|---|---|---|---|---|
| 159 | 7–19 | 1500–3000 | 0,5–2,5 | до 50 кВт |
| 219 | 19–37 | 1500–3000 | 2–7 | 50–200 кВт |
| 273 | 37–61 | 2000–4000 | 5–18 | 100–500 кВт |
| 325 | 61–91 | 2000–4000 | 10–40 | 300 кВт — 1 МВт |
| 426 | 91–151 | 2000–4000 | 20–80 | 0,5–2 МВт |
| 530 | 151–257 | 2000–4000 | 40–150 | 1–4 МВт |
| 630 | 257–367 | 2000–4000 | 70–200 | 2–6 МВт |
| 720 | 367–469 | 2000–4000 | 100–280 | 3–8 МВт |
| 820 | 469–631 | 2000–4000 | 130–380 | 4–12 МВт |
Короткие трубки (1,5–2 м) дают более высокий средний α (формула Нуссельта), но требуют большего диаметра для той же поверхности. Длинные трубки (3–4 м) компактнее по диаметру, но α на 20–30% ниже. Оптимальный выбор для большинства промышленных применений — трубки 2000–3000 мм при диаметре кожуха 325–630 мм.
7. КНВ vs ккв (с компенсатором): когда нужна термокомпенсация
Аналог КНВ с компенсатором температурных расширений — аппарат ккв (строчные кк = компенсатор, в = вертикальный). Подробно о принципе компенсации — в статье Компенсатор или плавающая головка: что выбрать.
Критерий выбора между КНВ и ккв
Выбор определяется разницей температур между металлом кожуха (T_к) и металлом трубного пучка (T_тр) в рабочем режиме:
| ΔT_металлов (T_к − T_тр) | Рекомендация | Тип аппарата | Примечание |
|---|---|---|---|
| до 50 °C | Безопасно | КНВ | Неподвижные решётки — достаточны |
| 50–100 °C | Пограничная зона | ккв | Линзовый компенсатор на кожухе, проверочный расчёт |
| > 100 °C | Неприемлемо для КНВ | ккв или КП | При P > 4 МПа — плавающая головка вертикальная |
Пример расчёта ΔT_металлов
Условия: пар при T_нас = 140 °C конденсируется в КНВ, охлаждающая вода нагревается с 20 до 40 °C. Средняя температура воды и трубок: ≈ 30 °C. Температура кожуха (в контакте с паром): ≈ 135–138 °C. ΔT_металлов = 138 − 30 = 108 °C — необходим компенсатор, переходить на ккв.
Другой пример: пар при T_нас = 100 °C, вода 15–35 °C. Средняя T_трубок ≈ 25 °C. ΔT_металлов = 98 − 25 = 73 °C — пограничный случай, рекомендуется ккв или хотя бы проверочный расчёт напряжений.
8. Монтаж КНВ: анкеровка, обслуживающие площадки, извлечение пучка
Монтаж КНВ существенно сложнее, чем КНГ, и требует тщательной проработки на стадии проектирования. Ключевые требования описаны в статье Монтаж кожухотрубных теплообменников по типам.
Опоры и анкеровка
КНВ устанавливается на одну из двух схем опирания:
- Нижняя юбка (стойка) — цилиндрическая сварная конструкция, приваренная к нижней части кожуха. Анкерные болты — в бетонный фундамент. Самая устойчивая схема для тяжёлых аппаратов (> 2 т).
- Боковые лапы — консольные кронштейны на боковой поверхности кожуха. Применяются для средних аппаратов (< 2 т), крепятся к колонне или стене здания. Лапы должны располагаться примерно на уровне центра масс аппарата с учётом веса рабочей жидкости.
Принцип фиксации: нижняя опора — неподвижная (фиксирующая, воспринимает осевые нагрузки), верхняя опора (при двух точках опирания) — скользящая (допускает вертикальное тепловое расширение кожуха).
Обслуживающие площадки
Для КНВ необходимо предусмотреть площадки на двух уровнях:
- Уровень верхней крышки — для разборки верхнего фланцевого разъёма, демонтажа распределительной камеры, промывки трубок сверху. Площадка должна обеспечивать свободный доступ по периметру верхней крышки (не менее 0,6 м с трёх сторон).
- Уровень нижней крышки — для разборки нижнего фланцевого разъёма и контроля состояния нижней трубной решётки. Обычно доступен с пола (при высоте опорной стойки 0,5–1 м).
Пространство для извлечения трубного пучка
Трубный пучок КНВ извлекается вертикально вверх через верхний фланец. Минимальное свободное пространство над аппаратом: длина трубного пучка + 300–500 мм. Для трубок L=3000 мм — 3,3–3,5 м свободного пространства над верхним фланцем. Это требование критично: если не предусмотрена высота, при ремонте придётся полностью демонтировать обвязку или переносить аппарат в другое место.
Требования к вертикальности
Отклонение от вертикали — не более 0,3 мм/м (проверяется теодолитом или строительным уровнем). Перекос КНВ приводит к одностороннему накоплению конденсата у нижней части, нарушению работы конденсатоотводчика и неравномерному распределению пара.
9. Обвязка КНВ: вход пара сверху, отвод конденсата снизу
Правильная обвязка КНВ — ключевое условие эффективной работы. Нарушение принципов обвязки может свести на нет все преимущества вертикальной ориентации.
Пар — сверху
Штуцер ввода пара расположен в верхней части кожуха. Пар движется сверху вниз в межтрубном пространстве — по ходу стекания конденсата. Никогда не подавать пар снизу.
Конденсат — снизу
Штуцер отвода конденсата — в самой нижней точке кожуха. Конденсатопровод отходит вертикально вниз к конденсатоотводчику или конденсатосборнику.
Вода — снизу вверх
Охлаждающая вода подаётся в нижнюю крышку (трубное пространство) и выходит из верхней крышки. Принцип противотока: вода движется навстречу конденсирующемуся пару.
Вентиляция — вверху
Штуцер для отвода неконденсируемых газов расположен в верхней точке кожуха (выше штуцера ввода пара). Газы легче пара и скапливаются в самой высокой точке.
Пар снизу: конденсат противотоком к пару создаёт гидравлический подпор, нарушает самодренирование, снижает КТП на 30–50%.
Вода сверху вниз: прямоток вместо противотока — LMTD уменьшается, тепловая мощность снижается на 15–25%.
Нет вентиляции газов: накопление газовой подушки в верхней зоне — блокирование части поверхности теплообмена.
Конденсатоотводчик в схеме КНВ
После нижнего штуцера КНВ обязательно устанавливается конденсатоотводчик — для предотвращения прорыва пара в конденсатопровод. Тип конденсатоотводчика:
- Поплавковый с открытым поплавком — надёжен, рекомендуется для насыщенного пара при P ≤ 1,6 МПа.
- Термодинамический (дисковый) — компактен, подходит для P до 4,2 МПа, но требует правильной ориентации (только горизонтально, не вертикально).
- Термостатический биметаллический — удобен для малых расходов, работает и при парциальной нагрузке.
Производительность конденсатоотводчика должна быть рассчитана на максимальный расход конденсата при пуске (в 2–3 раза выше номинального, так как в холодный аппарат при пуске поступает больше пара на прогрев).
10. Удаление неконденсируемых газов из КНВ: штуцер вентиляции
Неконденсируемые газы (воздух, CO₂, продукты коррозии) — один из главных врагов эффективности конденсаторов. В КНВ газы скапливаются в верхней части межтрубного пространства, создавая «газовый тромб» и блокируя доступ пара к трубкам.
Откуда берутся неконденсируемые газы?
- Воздух, растворённый в питательной воде и выделяющийся при нагреве
- Воздух, попавший в систему при ремонтах и заполнении
- CO₂ — продукт коррозии карбонатных отложений при нагреве воды
- Водород — продукт электрохимической коррозии стальных поверхностей
- Газы из технологических процессов при конденсации технологических паров
Влияние газов на работу КНВ
Газовая подушка толщиной всего 1 мм на поверхности трубки увеличивает термическое сопротивление в 50–100 раз по сравнению с плёнкой конденсата. При скоплении газов в верхней зоне КНВ:
- Снижение KTП на 30–60%
- Неравномерный прогрев — верхняя зона холодная, нижняя перегревается
- Усиление коррозии из-за застоя конденсата с растворёнными газами
- Вибрация трубного пучка — при прорыве газовых пузырей через конденсат
Схемы удаления газов
В зависимости от интенсивности газовыделения применяются разные схемы:
| Схема | Применение | Управление | Потери пара |
|---|---|---|---|
| Периодическая ручная продувка | Малые системы, редкое газовыделение | Оператор открывает вентиль 1–2 раза в сутки | Минимальные |
| Непрерывный дроссель (малый штуцер ∅8–10 мм) | Умеренное газовыделение | Постоянный малый отвод в конденсатопровод | 2–5% от расхода пара |
| Автоматический газоотводчик (поплавковый) | Промышленные конденсаторы | Автоматически, только при накоплении газа | Минимальные |
| Охлаждаемый сборник газов + вентиль | Системы с большим газовыделением | Периодический сброс после конденсации паровой части | Минимальные |
Штуцер вентиляции должен находиться в самой высокой точке межтрубного пространства — выше штуцера ввода пара. Если пар подаётся через боковой штуцер, штуцер вентиляции — в самой верхней точке кожуха (вершина). Диаметр штуцера вентиляции: не менее 20–25 мм. Линию вентиляции рекомендуется выводить в конденсатосборник с охлаждением для утилизации уносимого пара.
11. Типичные ошибки эксплуатации КНВ
Анализ типичных проблем КНВ в промышленной практике позволяет выделить 11 наиболее распространённых ошибок:
- Пар подаётся снизу. Конденсат вынужден идти снизу вверх (против тяги) — нарушается самодренирование. В верхней части кожуха образуется застой конденсата, эффективность падает на 40–60%.
- Охлаждающая вода подаётся сверху вниз (прямоток). Вместо противотока — прямоток. LMTD снижается, при той же поверхности тепловая мощность падает на 15–25%.
- Отсутствие или неправильное расположение штуцера вентиляции. Накопление неконденсируемых газов в верхней зоне — блокировка части поверхности, потеря 30–50% мощности.
- Неправильный подбор конденсатоотводчика. Слишком малый — конденсат переполняет кожух. Слишком большой — пропускает пар в конденсатопровод. Ошибка в ориентации термодинамического конденсатоотводчика (вертикально вместо горизонтально).
- Отклонение от вертикали при монтаже. Наклон > 0,5 мм/м — конденсат скапливается у одной из стенок, нарушая работу нижнего штуцера и конденсатоотводчика.
- Недостаточная высота для извлечения трубного пучка. При ремонте приходится разбирать всю обвязку или невозможно вытащить пучок — простой оборудования.
- Нагрузки от трубопроводов на штуцеры аппарата. Жёсткое присоединение трубопроводов передаёт нагрузки на кожух — деформация, трещины в сварных швах. Обязательны компенсирующие петли или сильфонные вставки.
- Отсутствие контроля уровня конденсата. При неработающем конденсатоотводчике кожух заполняется конденсатом снизу вверх — площадь конденсации стремительно сокращается. Рекомендуется указатель уровня на нижней части кожуха.
- Применение КНВ при ΔT_металлов > 50 °C без компенсатора. Осевые термические напряжения в сварных швах трубных решёток — трещины, разгерметизация, аварийная остановка.
- Отсутствие обслуживающих площадок. Обслуживание верхней крышки КНВ без площадки — нарушение требований охраны труда, ухудшение качества обслуживания.
- Чистка трубок без контроля состояния трубных решёток. При механической чистке вертикальных трубок абразивными ёршами — повреждение развальцовки у нижней решётки (наиболее нагруженной). Рекомендуется химическая промывка или гидроструйная чистка.
12. 3 кейса: паровая ТЭЦ / холодильный аммиачный контур / химическое производство
Задача: Конденсация отборного пара от турбины (P = 0,3 МПа, T_нас = 133 °C) в индивидуальном тепловом пункте жилого квартала. Высота подвального помещения — 4,2 м. Требуемая мощность — 2,8 МВт. Площадь под оборудование — 6 м².
Исходный вариант: КНГ диаметром 630 мм, длина 4,5 м (c опорами) — не помещается в подвал по длине. Два аппарата меньших размеров — не вписываются по площади.
Решение — КНВ 630×3000: Высота аппарата 4,0 м (с опорной юбкой 0,4 м) — вписывается в помещение. Площадь в плане — 0,32 м². ΔT_металлов: T_кожух ≈ 130 °C, T_трубок (вода 60/80 °C, средняя 70 °C) = 130 − 70 = 60 °C — выбран ккв (с компенсатором) для надёжности.
Результат: Два ккв 630×3000 в параллель обеспечили 2,8 МВт при площади 0,64 м² и высоте 4,0 м. Для извлечения пучка предусмотрен демонтажный люк в перекрытии над аппаратами.
Задача: Конденсатор аммиачной холодильной установки мощностью 1,2 МВт (аммиак R717, P_конд = 1,4 МПа, T_конд = 36 °C). Машинное отделение: 4×5 м, высота 6 м. Охлаждающая вода из градирни: T_вх = 28 °C, T_вых = 36 °C.
Требования: Материал — только сталь (медь и сплавы недопустимы с аммиаком). Возможность промывки трубок без полного демонтажа. Минимальная площадь из-за стеснённости машинного отделения.
Решение — КНВ 530×2000 (2 аппарата параллельно): ΔT_металлов: T_кожух ≈ 34 °C (аммиак в кожухе), T_трубок (вода 28–36 °C, средняя 32 °C) = 34 − 32 = 2 °C — КНВ без компенсатора полностью пригоден. Материалы: кожух — сталь 20, трубки — сталь 20×2, уплотнения — паронит.
Результат: Два КНВ 530×2000 заняли площадь 0,44 м², обеспечили Q = 1,25 МВт с запасом. Промывка трубок — снятие нижней крышки, доступной с пола. Эксплуатируется 7 лет без замены трубного пучка.
Задача: Конденсация паров этанола (T_нас = 78 °C при атмосферном давлении) в ректификационной колонне. Необходим гарантированный дренаж конденсата — ценный продукт, застой недопустим (разложение). Охладитель — захоложенная вода, T = 10–18 °C. ΔT_металлов = 70 − 14 = 56 °C.
Анализ ΔT: 56 °C — пограничный случай. Принято решение — ккв (с компенсатором) для исключения риска. Материал трубок — нержавеющая сталь 12Х18Н10Т (спирт + захоложенная вода, риск конденсации влаги и коррозии снаружи).
Решение — ккв 325×2000 нержавеющего исполнения: Аппарат смонтирован вертикально над конденсатным баком. Конденсат самотёком — в бак (без конденсатоотводчика, атмосферное давление). Штуцер вентиляции — в конденсатный бак с пространством для ухода неконденсируемых паров.
Результат: Полное самодренирование конденсата (этанол), нулевые потери продукта. Коэффициент извлечения этанола — 99,7%. Периодическое обслуживание — 1 раз в год, замена прокладок верхней крышки.
Для сравнения с другими типами конденсаторов КТО читайте: Кожухотрубный конденсатор: полный гид по выбору и применению и Принцип работы кожухотрубного конденсатора.
