1. Что происходит внутри кожухотрубного конденсатора
Кожухотрубный конденсатор (КНГ, КНВ, КП по ГОСТ 15122-79) — это теплообменный аппарат, в котором одна среда меняет агрегатное состояние: пар или пары летучей жидкости превращаются в конденсат, отдавая теплоту охлаждающему агенту. В большинстве промышленных установок пар движется в межтрубном пространстве (кожухе), а охлаждающая вода — внутри трубок.
Физически процесс выглядит так: горячий пар подаётся через верхний или боковой штуцер, обтекает трубный пучок снаружи, контактирует с холодной стенкой трубок и конденсируется. Конденсат стекает вниз под действием силы тяжести и покидает аппарат через нижний дренажный штуцер. Охлаждающая вода нагревается, проходя через трубки, и выходит через выходной патрубок трубной крышки.
Количество теплоты, которое выделяется при превращении 1 кг пара в жидкость при постоянной температуре насыщения. Для водяного пара при атмосферном давлении: r = 2 260 кДж/кг. Это в 5–7 раз больше теплоты нагрева воды от 0 до 100 °C (419 кДж/кг). Именно поэтому конденсаторы работают при относительно небольших температурных перепадах, но переносят огромные тепловые потоки.

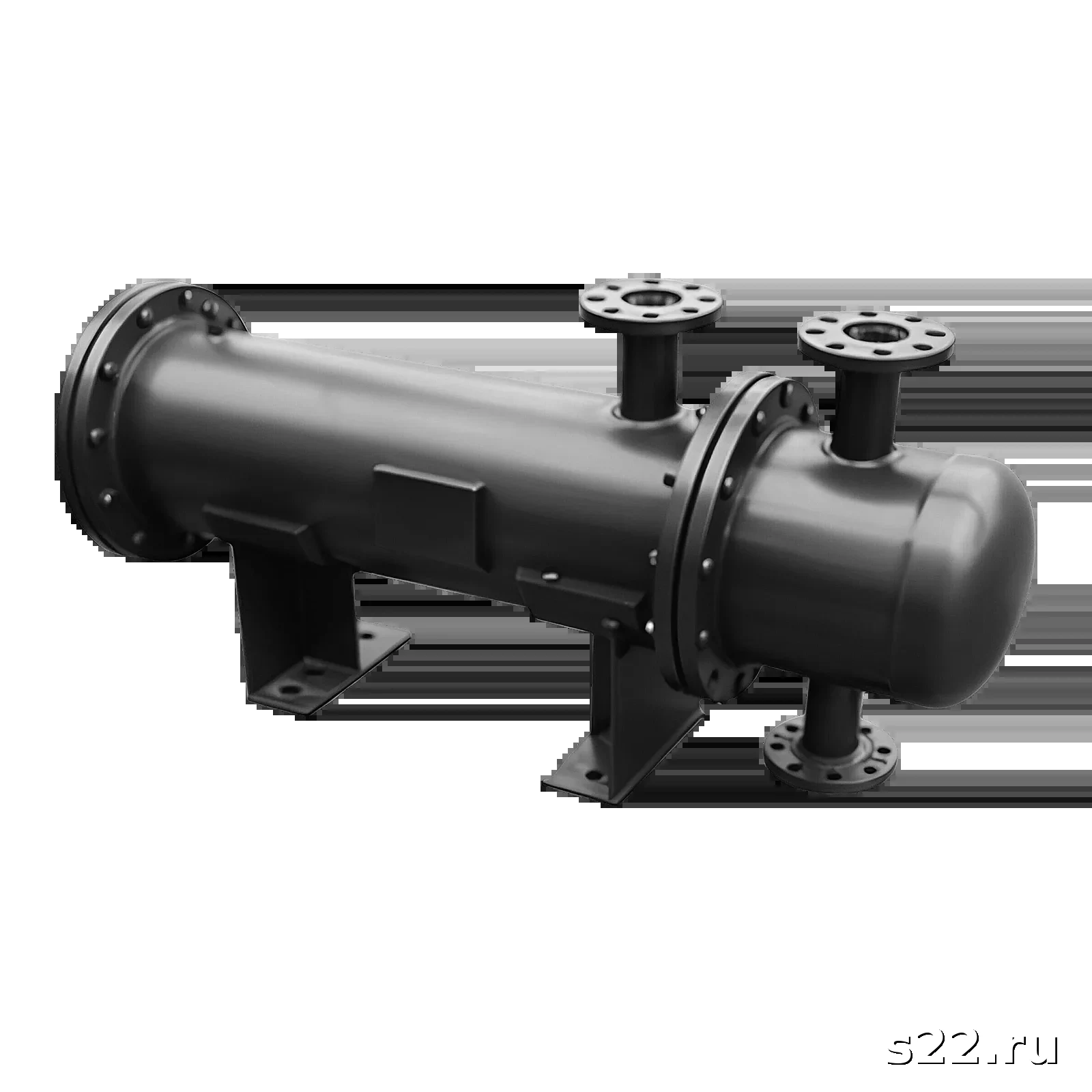

Конструктивно кожухотрубный теплообменник типа КНГ имеет стальной цилиндрический кожух с трубным пучком из сотен трубок (диаметр 16–57 мм, длина 1–6 м). Трубки закреплены в двух трубных решётках. Внутри кожуха установлены поперечные перегородки, которые направляют поток пара вдоль трубного пучка, увеличивая время контакта и снижая вероятность байпасирования.
Горизонтальное расположение (КНГ) — предпочтительно для конденсации: конденсат самотёком стекает к нижним трубкам и быстро удаляется, не создавая толстой плёнки на верхних рядах. Вертикальное (КНВ) применяют при ограниченной площади или когда нужна самодренажность — конденсат удаляется непрерывно без скапливания в нижней части кожуха.
2. Фазовый переход: перегретый пар → насыщенный пар → жидкость
Пар, поступающий в конденсатор, как правило, перегрет — его температура выше температуры насыщения при данном давлении. В паровых машинах и котельных установках степень перегрева составляет 20–100 °C, в рефрижераторных системах — 5–30 °C. Охлаждение проходит три последовательных стадии.
Охлаждение перегретого пара
Пар охлаждается от Tвх до Tнас при постоянном давлении. Теплообмен — конвективный (нет фазового перехода), α = 100–500 Вт/(м²·К). Доля Q: 5–15%.
Конденсация при Tнас
Пар конденсируется при постоянной температуре Tнас. Выделяется скрытая теплота r. Плёночная конденсация на трубках, α = 4 000–15 000 Вт/(м²·К). Доля Q: 80–90%.
Переохлаждение конденсата
Жидкость охлаждается ниже Tнас. Конвективный теплообмен, α = 200–800 Вт/(м²·К). Необходимо для предотвращения кавитации насосов. Доля Q: 2–8%.
Математически тепловой баланс для каждой стадии:
Суммарная тепловая нагрузка Q = Q₁ + Q₂ + Q₃. На практике Q₂ доминирует, и для предварительных расчётов нередко принимают Q ≈ Q₂.
3. Три зоны конденсатора: перегрев, конденсация, переохлаждение
Разделение на зоны не только теоретическое — оно непосредственно влияет на конструкцию и точность расчётов. В высоконагруженных конденсаторах зоны физически разделяются поперечными перегородками или выполняются как отдельные аппараты в каскадной схеме.
от общей нагрузки Q
Пар охлаждается до Tнас. Коэффициент α низкий (газ без фазового перехода). Расчёт как для газо-жидкостного теплообменника.
от общей нагрузки Q
Основная зона: пар → жидкость при Tнас = const. Максимальный K. Плёночная конденсация Нуссельта. Требует дренажа конденсата.
от общей нагрузки Q
Конденсат охлаждается ниже Tнас. Малый α (жидкость, низкая скорость). Для рефрижераторов: каждый °C переохлаждения = +0,5–1% производительности.
Важный практический момент: игнорирование зоны перегрева в расчёте занижает требуемую площадь. При степени перегрева 50 °C и паровой нагрузке 1 000 кг/ч ошибка составит 8–12% по площади — достаточно, чтобы конденсатор работал с перегрузкой.
Расчёт конденсатора «по средним» значениям K и LMTD (без разбивки на зоны) при значительном перегреве или глубоком переохлаждении даёт погрешность 15–30% по площади. Для промышленных аппаратов Q > 500 кВт зонный расчёт обязателен.
4. Схема движения сред: противоток vs прямоток
В зоне конденсации пар имеет постоянную температуру Tнас, поэтому схема движения не влияет на LMTD этой зоны — движущая сила одинакова в любой точке. Однако схема критически важна для зон перегрева и переохлаждения.
| Параметр | Противоток | Прямоток |
|---|---|---|
| LMTD зоны конденсации | Не зависит от схемы | Не зависит от схемы |
| LMTD зоны перегрева | Максимальный | На 15–30% ниже |
| LMTD зоны переохлаждения | Максимальный | Минимальный |
| Глубина переохлаждения | Может достигать Tвх,воды − 5 °C | Ограничена Tвых,воды |
| Применение | Стандарт для большинства конденсаторов | Специальные случаи |
Пример расчёта LMTD для зоны переохлаждения при противотоке: Tнас = 100 °C, конденсат переохлаждается до 60 °C, вода входит при 20 °C, выходит при 30 °C.
В реальных горизонтальных конденсаторах с многоходовым трубным пространством вода совершает 2–6 ходов. При нечётном числе ходов один конец — ввод пара, другой — выход конденсата: реализуется противоток в зоне переохлаждения. При чётном числе ходов обе трубные крышки — со стороны ввода воды, что требует внимательного выбора расположения штуцеров пара и конденсата.
5. Распределение пара по кожуху: входной штуцер, перегородки, выход конденсата
Паровой штуцер, как правило, расположен в верхней части кожуха (для горизонтального аппарата). Это предотвращает затопление парового пространства конденсатом и обеспечивает равномерное распределение пара по сечению аппарата. Для крупных конденсаторов (диаметр кожуха > 800 мм) устанавливают распределительный патрубок-диффузор.
Поперечные перегородки (перегородки Е-типа: сегментные, дисковые) выполняют три функции: поддерживают трубный пучок (предотвращают вибрацию), направляют поток пара-конденсата вдоль трубок (интенсифицируют теплообмен), а также разделяют аппарат на зоны (при необходимости). Шаг перегородок: 0,2–0,8 диаметра кожуха.
Конденсат должен непрерывно удаляться из нижней части кожуха. Скапливание конденсата затопляет часть трубок и снижает эффективную площадь теплообмена. В горизонтальных аппаратах нижний штуцер конденсата — обязателен; иногда устанавливают промежуточные дренажные карманы между зонами. Для аппаратов с вакуумом (Tнас < 100 °C) дренаж через гидравлический затвор или конденсатоотводчик.
Вентиляционные штуцеры располагают в верхней части кожуха, максимально удалённой от входа пара. Именно здесь скапливаются неконденсируемые газы. В аппаратах под давлением — периодический сброс; при работе под вакуумом — непрерывная откачка эжектором.
6. Роль неконденсируемых газов и как с ними бороться
Неконденсируемые газы (НКГ) — воздух, CO₂, N₂, CH₄ — присутствуют в любой реальной системе: подсос через неплотности (особенно при вакууме), газы, растворённые в питательной воде котла, продукты разложения теплоносителей. Их присутствие катастрофически влияет на теплообмен.
Механизм действия НКГ: газы не конденсируются и накапливаются у поверхности трубок, образуя диффузионный барьер. Пар должен диффундировать сквозь этот слой к поверхности конденсации. Скорость процесса определяется коэффициентом диффузии пара в смеси «пар + газ», который на 2–3 порядка ниже конвективного теплообмена.
| Концентрация НКГ, % | Снижение K, % | Практические последствия |
|---|---|---|
| 0,1 | 2–5 | Незначительно, не требует коррекции |
| 0,5 | 10–20 | Ощутимое снижение производительности |
| 1,0 | 20–35 | Требует продувки или аварийного эжектора |
| 3,0 | 40–55 | Конденсатор работает существенно ниже расчётного режима |
| 5,0+ | 55–70 | Аварийное состояние, срочная продувка |
Методы борьбы с НКГ:
- Вентиляционный штуцер с ручным краном — периодическая продувка (1–4 раза в смену). Применяется для небольших аппаратов при избыточном давлении пара.
- Непрерывная продувка — малый постоянный поток газо-паровой смеси через дроссельный вентиль. Часть пара теряется, но гарантируется чистота парового пространства.
- Паровой эжектор — откачивает НКГ, используя кинетическую энергию рабочего пара. Стандарт для конденсаторов паровых турбин (вакуумные системы).
- Вакуумный насос — для конденсаторов рефрижераторных систем: удаляет воздух при пуске (процедура вакуумирования контура).
В аммиачных холодильных системах накопление воздуха особенно опасно: воздух + аммиак образуют взрывоопасную смесь при концентрации NH₃ 15–28 об.%. Для аммиачных конденсаторов предусмотрены специальные воздухоотделители (промывные испарители), автоматически удаляющие НКГ. Проверка на наличие воздуха — обязательный элемент технического обслуживания.
7. Теплопередача при конденсации: Nu, коэффициент плёночной конденсации
В кожухотрубных конденсаторах доминирует плёночная конденсация (режим Нуссельта): пар конденсируется на смоченной поверхности, образуя непрерывную текущую плёнку. Капельная конденсация (более эффективная) нестабильна и в промышленных расчётах не используется.
Коэффициент теплоотдачи при плёночной конденсации на горизонтальных трубках (формула Нуссельта):
ρ — плотность конденсата, кг/м³
g — ускорение свободного падения, 9,81 м/с²
r — теплота конденсации, Дж/кг
μ — динамическая вязкость конденсата, Па·с
d — наружный диаметр трубки, м
ΔT = Tнас − Tстенки — переохлаждение на стенке, К
Для пучка из n горизонтальных трубок вводят поправку на число рядов: αпучок = αодна трубка · n^(−1/6). При n = 25 рядов поправочный коэффициент ≈ 0,65.
Полный коэффициент теплопередачи K (с учётом обоих термических сопротивлений и загрязнения):
αвн — конвекция воды внутри трубки, Вт/(м²·К)
δ/λстенки — тепловое сопротивление стенки трубки
Rf,нар, Rf,вн — сопротивления загрязнений (fouling factors), м²·К/Вт
Типовые Rf: очищенная вода = 0,9·10⁻⁴; речная вода = 1,7·10⁻⁴; морская вода = 1,2·10⁻⁴
8. Расчёт по зонам: метод деления на секции
Метод зонного расчёта — инженерный стандарт для конденсаторов с перегретым паром или глубоким переохлаждением. Алгоритм:
Определить тепловые нагрузки зон
Q₁ = G·cp,пар·(Tвх−Tнас); Q₂ = G·r; Q₃ = G·cp,жид·(Tнас−Tвых). Суммарный баланс: Q = Q₁+Q₂+Q₃.
Рассчитать LMTD каждой зоны
Для каждой зоны определить температуры горячей и холодной среды на её границах, вычислить LMTD по логарифмической формуле с учётом схемы движения.
Определить K для каждой зоны
Зона конденсации: K = 800–2 500 Вт/(м²·К). Зона перегрева (газ): K = 100–400 Вт/(м²·К). Зона переохлаждения: K = 200–800 Вт/(м²·К).
Площадь каждой зоны
Fi = Qi / (Ki · LMTDi). Суммарная площадь: F = ΣFi. Запас 15–25% на загрязнение и эксплуатационные отклонения.
Пример расчёта для водяного конденсатора: G = 1 500 кг/ч водяного пара, Tвх = 150 °C, давление 3,5 бар (Tнас = 138,9 °C), переохлаждение до 100 °C. Охлаждающая вода: 25→45 °C.
| Зона | Q, кВт | K, Вт/(м²·К) | LMTD, °C | F, м² |
|---|---|---|---|---|
| Перегрев (150→138,9 °C) | 10,2 | 220 | 109 | 0,43 |
| Конденсация при 138,9 °C | 870,8 | 1 800 | 103 | 4,69 |
| Переохлаждение (138,9→100 °C) | 71,5 | 550 | 78 | 1,67 |
| Итого (без запаса) | 952,5 | — | — | 6,79 |
| С запасом 20% | — | — | — | 8,15 |
Подробный расчёт и автоматический подбор типоразмера по ГОСТ 15122-79 — через сервис расчёта S22.ru.
9. Влияние скорости охлаждающей воды на интенсивность теплообмена
Скорость воды в трубках — главный управляемый параметр со стороны охлаждающего контура. Она определяет режим течения (ламинарный/турбулентный) и, как следствие, коэффициент теплоотдачи αвн.
Расчёт Nu для турбулентного режима (Re > 10 000) по уравнению Дитуса-Бёлтера:
| Скорость w, м/с | Re (d=20 мм, T=30°C) | αвн, Вт/(м²·К) | Kитог, Вт/(м²·К) | Рекомендация |
|---|---|---|---|---|
| 0,5 | 12 500 | 2 800 | 900 | Нижняя граница, риск отложений |
| 1,0 | 25 000 | 5 200 | 1 350 | Минимально допустимая |
| 1,5 | 37 500 | 7 200 | 1 650 | Хорошо для большинства случаев |
| 2,0 | 50 000 | 9 100 | 1 900 | Оптимально (пресная вода) |
| 2,5 | 62 500 | 10 800 | 2 100 | Оптимально (сталь, нержавейка) |
| 3,0 | 75 000 | 12 400 | 2 250 | Предел для углеродистой стали |
| 4,0+ | 100 000+ | 15 500+ | 2 500 | Только Ti или CuNi; эрозия стали |
Увеличение скорости с 1 до 2 м/с даёт +40% к K при росте гидросопротивления в 4 раза (пропорционально w²). Выбор оптимальной скорости — задача технико-экономической оптимизации: баланс между стоимостью насосной энергии и капитальными затратами на площадь теплообмена. Подробнее о выборе числа ходов — в статье «Сколько ходов: когда увеличивать».
10. Переохлаждение конденсата: зачем и сколько нужно
Переохлаждение конденсата ниже температуры насыщения — функциональное требование большинства систем, а не просто конструктивный излишек.
Зачем нужно переохлаждение
- Защита конденсатных насосов от кавитации. При подаче насыщенной жидкости на всасывание насоса падение давления вызывает местное вскипание (кавитацию). Переохлаждение на 5–15 °C создаёт «запас по кавитации» (NPSH margin).
- Рефрижераторные системы: повышение ХПЭ. Каждый градус переохлаждения хладагента перед расширительным устройством увеличивает удельную холодопроизводительность на 0,5–1,5% (зависит от хладагента).
- Химические процессы. Конденсат с температурой ниже Tнас не вскипает при последующем дросселировании и безопасен для хранения и транспорта.
Сколько переохлаждения нужно
| Применение | Рекомендуемое переохлаждение | Комментарий |
|---|---|---|
| Конденсат пара ТЭЦ | 5–15 °C | Глубже — снижает КПД цикла Ренкина |
| Хладагент R134a, R410A | 3–8 °C | +0,7% ХПЭ на каждый °C |
| Аммиак R717 | 5–10 °C | Высокая теплота конденсации — переохлаждение даёт ощутимый эффект |
| Конденсат растворителей | 20–40 °C | Определяется технологическим регламентом |
| Конденсатные насосы (NPSH) | ΔT ≥ NPSHrequired/g·cp | Расчёт по характеристике насоса |
Для обеспечения переохлаждения в горизонтальном конденсаторе нижние ряды трубок погружают в «ванну» из конденсата: уровень регулируется поплавковым клапаном или переливом. Конденсат охлаждается водой в этой «залитой» зоне. Альтернатива: отдельный доохладитель конденсата на трубопроводе после конденсатора.
11. Работа при неполной нагрузке: частичный расход
Конденсаторы редко работают на номинальной нагрузке постоянно: турбины меняют выработку, холодильные машины регулируются, производственные процессы цикличны. Понимание поведения аппарата при неполной нагрузке критично для надёжности эксплуатации.
Что происходит при снижении паровой нагрузки
При уменьшении расхода пара G до 50–70% номинала без изменения расхода охлаждающей воды:
- Тепловая нагрузка Q снижается пропорционально (Q ~ G при постоянном давлении)
- Охлаждающая вода нагревается меньше (ΔTводы снижается)
- При постоянном давлении Tнас = const — избыточная поверхность обеспечивает глубокое переохлаждение
- При регулировании давлением: Tнас снижается → давление пара падает
Оставлять полный расход охлаждающей воды при снижении нагрузки до 20–30% опасно: скорость воды падает ниже 0,8 м/с → риск биологических отложений и коррозии. При глубоком переохлаждении конденсата (Tконд < 40 °C) возможен гидравлический удар при резком увеличении нагрузки. Рекомендация: при снижении нагрузки пропорционально снижать расход воды (дросселировать) для поддержания w ≥ 1 м/с.
Регулирование при переменной нагрузке
Промышленные решения: регулирующий клапан на линии охлаждающей воды с управлением по давлению пара в кожухе (ПИД-регулятор). При росте давления → открыть клапан; при снижении → прикрыть. Это поддерживает Tнас ≈ const и стабильное переохлаждение.
12. 3 кейса: паровая турбина / холодильный контур R134a / аммиачная установка
Задача: конденсировать выхлопной пар турбины 2 МВт; пар: T = 50 °C, P = 0,012 МПа (глубокий вакуум), расход 7 200 кг/ч. Охлаждение речной водой 15→28 °C.
Особенности: рабочее давление 0,012 МПа — вакуум 92 кПа. Пар с удельным объёмом ~12 м³/кг требует большого проходного сечения. Tнас = 50 °C, LMTD ≈ 29 °C. K ≈ 1 500 Вт/(м²·К) (нержавеющие трубки 25×2 мм).
Расчёт: Q = 7 200/3 600 × 2 383 = 4 766 кВт. F = 4 766 000 / (1 500 × 29) = 109,5 м². Выбран типоразмер КНГ 1200-16-М1-Б, F = 125 м².
Результат: эжектор с паровым приводом откачивает 0,3 кг/ч воздуха непрерывно. Переохлаждение конденсата 8 °C обеспечивает надёжную работу конденсатных насосов.
Задача: конденсатор водяного охлаждения для чиллера 200 кВт холодопроизводительности. Хладагент R134a: Tнас,конд = 40 °C, P = 1,013 МПа, перегрев на выходе компрессора 10 °C (Tвх = 50 °C), переохлаждение 5 °C (Tвых = 35 °C). Вода 28→35 °C.
Тепловая нагрузка: Qконд = 200 + 50 (компрессор) = 250 кВт. Q₁ = 0,85 × 200/197 × 1,5 × 10 = 12,9 кВт; Q₂ = 1,27 × 197 = 250,2 кВт; Q₃ = 1,27 × 1,45 × 5 = 9,2 кВт. Итого ≈ 272 кВт.
Материалы: медные трубки 16×1 мм (совместимы с R134a), кожух стальной. K = 1 200 Вт/(м²·К). LMTD зоны конденсации = (40−28+40−35)/2 = 8,5 °C (уточнить лог. средним).
Результат: F = 250 000 / (1 200 × 8,5) = 24,5 м². Выбрано КНГ 325-24-М1. Ссылка: расчёт конденсатора чиллера.
Задача: конденсатор аммиачной системы, Qконд = 800 кВт, аммиак R717: Tнас,конд = 35 °C, перегрев 15 °C (Tвх = 50 °C), переохлаждение 10 °C. Охлаждение технической водой 22→30 °C.
Материалы: трубки стальные (медь ЗАПРЕЩЕНА для аммиака!), диаметр 25×2 мм, нержавеющая сталь 08Х18Н10Т. K = 1 400 Вт/(м²·К).
Специфика: теплота конденсации аммиака r = 1 100 кДж/кг при 35 °C. Воздухоотделитель обязателен — установлен на линии газа в верхней части кожуха, промывной тип с испарением аммиака в нём.
Результат: Q₂ = 800 кВт (основная нагрузка), LMTD ≈ 8,5 °C, F = 800 000 / (1 400 × 8,5) = 67,2 м² + 20% запас = 80,7 м². Аппарат КНГ 800-80-М1-Б. Детали по материалам: выбор материалов для КТО.
Признаки деградации: рост давления конденсации при неизменной нагрузке (загрязнение трубок или НКГ), снижение расхода конденсата при том же паропотреблении (байпасирование в кожухе), нагрев корпуса аппарата выше нормы. Методика диагностики — в статье диагностика КТО по типам.
Выбор типоразмера конденсатора по ГОСТ 15122-79 — в полном гиде по кожухотрубным конденсаторам. Принципы работы общего КТО — в статье принцип работы кожухотрубного теплообменника.
