1. Что такое пробой пластины — определение и механизм

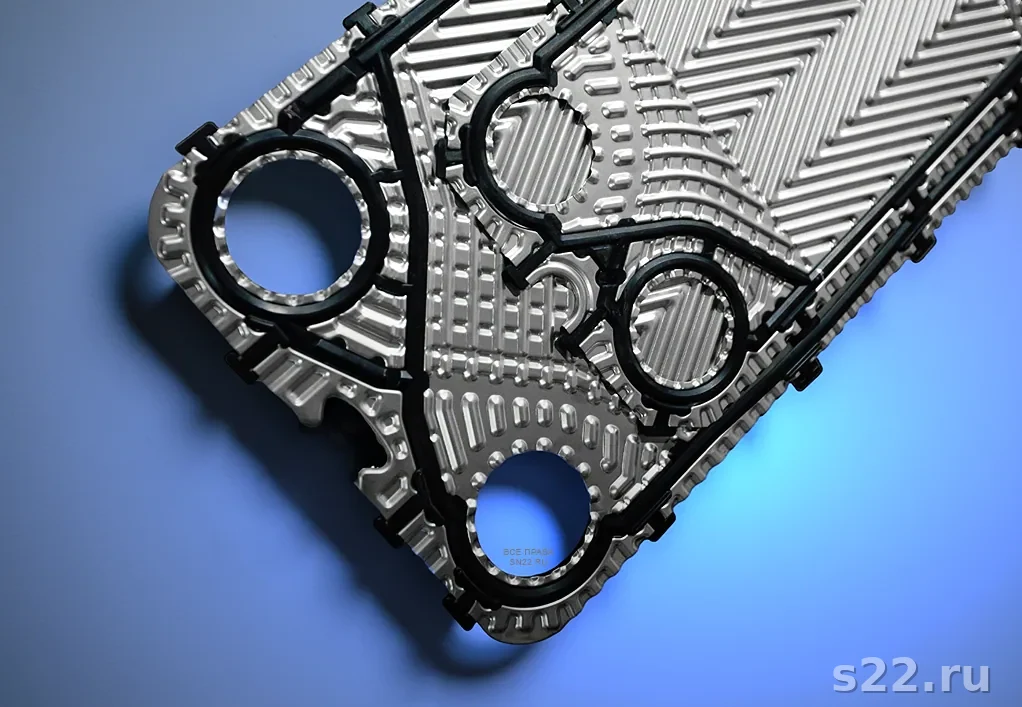

Пластины разборных пластинчатых теплообменников изготавливаются из листов нержавеющей стали толщиной 0,4–0,8 мм путём прессования. Такая малая толщина обеспечивает высокую теплопроводность, но делает металл уязвимым к точечной коррозии. Единственное, что защищает пластину от коррозии — пассивная оксидная плёнка Cr₂O₃ толщиной несколько нанометров.
Если эту плёнку разрушить хлоридами или механически — начинается питтинговая коррозия. Через 1–3 года активного питтинга в зоне высокой концентрации хлоридов образуется сквозное отверстие. О причинах течи пластинчатого теплообменника — в отдельной статье.
2. Причины пробоя: коррозия, эрозия, гидроудар
Основные механизмы разрушения пластин:
| Механизм | Условие | Характерный вид дефекта | Частота |
|---|---|---|---|
| Питтинговая коррозия | Cl⁻ > 100–200 ppm, AISI 316L | Точечные поры, скопления ямок | ~60% |
| Щелевая коррозия | Застой среды в узких зазорах при pH < 6 | Коррозия по краю пакета, у прокладки | ~15% |
| Эрозия | Скорость потока > 3–4 м/с, взвеси | Истончение в зонах высоких скоростей | ~12% |
| Усталость / гидроудар | Частые пуски/остановки, гидроудары | Трещины вдоль гофров | ~8% |
| Механическое повреждение | Неаккуратная разборка, неправильный монтаж | Вмятины, царапины, перфорация | ~5% |
3. Питтинговая коррозия: главная причина пробоя
Питтинговая коррозия — электрохимический процесс, при котором ионы Cl⁻ проникают через микродефекты оксидной плёнки и вступают в реакцию с металлом. В результате образуется питт — ямка с активным металлом внутри и пассивной поверхностью снаружи. Питт — это гальванический микроэлемент, который самоускоряется.
Скорость питтинговой коррозии нержавеющей стали AISI 316L зависит от:
- Концентрации хлоридов — экспоненциальный рост скорости при Cl⁻ > 100 ppm
- Температуры — при 70°C скорость в 3–5 раз выше, чем при 20°C
- pH — кислая среда (pH < 6) ускоряет процесс
- Наличия окислителей — хлор в воде, кислород ускоряют начало питтинга
4. Диагностика пробоя без разборки
Внутренняя течь (пробой) не даёт наружных подтёков — аппарат выглядит снаружи исправным. Диагностика проводится методами косвенного контроля:
5. Диагностика при разборке пакета
При разборке каждую пластину необходимо осмотреть визуально и при необходимости — инструментально:
- Визуальный осмотр — ямки, пятна ржавчины, сквозные отверстия, трещины по гофрам. Осматривать при хорошем освещении с обеих сторон.
- Проверка на просвет — держать пластину перед ярким источником света. Сквозные поры диаметром от 0,3 мм видны как светлые точки.
- Опрессовка одиночной пластины — зажать пластину между прокладками, подать воздух в один канал при затопленном состоянии второго. Пузырьки = дефект.
- Ультразвуковая дефектоскопия (УЗД) — точное определение расслоений и трещин, невидимых невооружённым глазом.
Если пробоев несколько — это сигнал системной проблемы (качество воды, неправильный материал пластин). Необходимо решать корневую причину, а не только заменять дефектные пластины. Подробнее о материалах пластин теплообменника.
6. Ремонт: замена и блокировка пластины
Варианты ремонта при обнаружении пробоя:
| Вариант | Описание | Снижение мощности | Применимость |
|---|---|---|---|
| Замена пластины | Установить новую пластину того же типоразмера и материала | Нет | Предпочтительно |
| Блокировка пары | Удалить дефектную пластину вместе с соседней (парой) | ~2/N × 100% | Временно, до поставки |
| Сварочный ремонт | Пайка серебром или микросварка точки | Нет | Ненадёжно, временно |
| Замена всего пакета | Полный комплект новых пластин, часто с обновлёнными прокладками | Нет | При множественных пробоях |
Блокировка пары — правомерное временное решение при одиночном пробое. Пакет собирается без двух пластин (обязательно парой — иначе нарушится схема потоков). Мощность снизится на 2/N × 100% — например, при 40 пластинах потеря составит 5%. При срочном ремонте это часто приемлемо.
О ремонте пластинчатых теплообменников в целом — подробная статья. Поставка запчастей для теплообменников — со склада в Москве.
7. Выбор материала пластин: стойкость к коррозии
Самый эффективный способ предотвратить пробой — правильно выбрать материал пластин ещё при подборе теплообменника. Подробный разбор — в статье материалы пластин теплообменника.
8. Таблица: среда → материал пластины
| Среда | Концентрация / условия | Рекомендуемый материал |
|---|---|---|
| Вода городская | Cl⁻ < 50 ppm, pH 7–8 | AISI 316L |
| Вода промышленная | Cl⁻ 50–200 ppm | AISI 316L (контроль качества) |
| Вода морская / рассол | Cl⁻ > 500 ppm | Титан Gr.1 |
| Хлорированный раствор | Хлор активный, любая концентрация | Титан Gr.1 |
| Масло, нефтепродукты | Нет хлоридов | AISI 316L |
| Пищевые среды | CIP с HNO₃/NaOH | AISI 316L / Ti |
| Серная/соляная кислота | Разбавленная, < 5% | Hastelloy C276 / Ti |
| Аммиак | Любая концентрация | AISI 316L (нет хлоридов) |
9. Кейсы: пробой в реальных установках
Ситуация: Жители пожаловались на изменение запаха горячей воды. Теплообменник ИТП — Sondex S-21, 50 пластин AISI 316L, работает с 2019 года.
Диагностика: pH воды в питьевом контуре вырос с 7,2 до 8,4. В пробе питьевой воды обнаружены следы ингибиторов теплосети. Пробой подтверждён.
Решение: Разборка пакета, визуальный осмотр — 3 пластины с питтинговыми порами. Вода в теплосети содержала Cl⁻ 250 ppm при 75°C. Замена на пластины SMO 254, промывка системы.
Результат: За 3 года эксплуатации на SMO 254 — ни одного пробоя.
Ситуация: В оборотном водоснабжении компрессорной обнаружена масляная плёнка. Теплообменник — охладитель компрессорного масла, AISI 316L.
Диагностика: Проверка под давлением: в водяном контуре выявлены пузырьки при подаче воздуха в масляный контур. Дефектная пластина — вблизи патрубка высокой температуры (масло 90°C).
Решение: Замена одной пластины. Дополнительно: установлен термостатический клапан для ограничения температуры масла на входе до 80°C.
Результат: Пробоев не было ещё 4 года.
Ситуация: После плановой разборки и механической чистки теплообменника началась перетечка продукта в воду.
Диагностика: При разборке пакета обнаружены вмятины на двух пластинах — следы металлического скребка при чистке.
Решение: Замена двух повреждённых пластин. Инструктаж персонала: механическую чистку пластин проводить мягкими щётками или только химическим методом (CIP).
Результат: Пробоев нет. Введён регламент чистки без металлических инструментов.
10. Профилактика пробоя
Ключевые меры для предотвращения пробоя пластин:
- Контроль хлоридов — анализ воды минимум раз в год. Cl⁻ для AISI 316L: не более 100 ppm при t > 60°C.
- Правильный pH — 6,5–8,5. Кислая среда резко ускоряет питтинг.
- Консервация при простоях — не оставлять аппарат заполненным хлорированной водой при останове более 2 недель. Промыть деминерализованной водой или продуть воздухом.
- Контроль скорости потока — не превышать 2–3 м/с (зависит от среды). При высоких скоростях — эрозия.
- Плановый осмотр — каждые 3–5 лет разборка и осмотр всех пластин. Подробнее о чистке пластинчатого теплообменника.
- Правильный материал — при сомнениях — выбирать более стойкий материал пластин. Переход с AISI 316L на титан при использовании в агрессивных средах.
