1. Функции прокладки в пластинчатом теплообменнике
Прокладка в разборном пластинчатом теплообменнике выполняет три критически важные функции одновременно. Это не просто уплотнительная деталь — это ключевой конструктивный элемент, без которого аппарат не может работать.
- Герметизация каналов — прокладка закрывает зазор по периметру пластины, исключая контакт сред и внешние течи
- Формирование маршрута потока — открытые и закрытые портовые отверстия в прокладке направляют горячую и холодную среду в чередующиеся каналы
- Компенсация неровностей — эластичность материала компенсирует микронеровности поверхности пластин при затяжке пакета
Из-за этих трёх функций прокладка одновременно должна быть химически стойкой к обеим рабочим средам, выдерживать рабочую температуру и давление, а также сохранять геометрические размеры при затяжке. Устройство пластин теплообменника определяет геометрию паза под прокладку.
2. Виды прокладок пластинчатого теплообменника

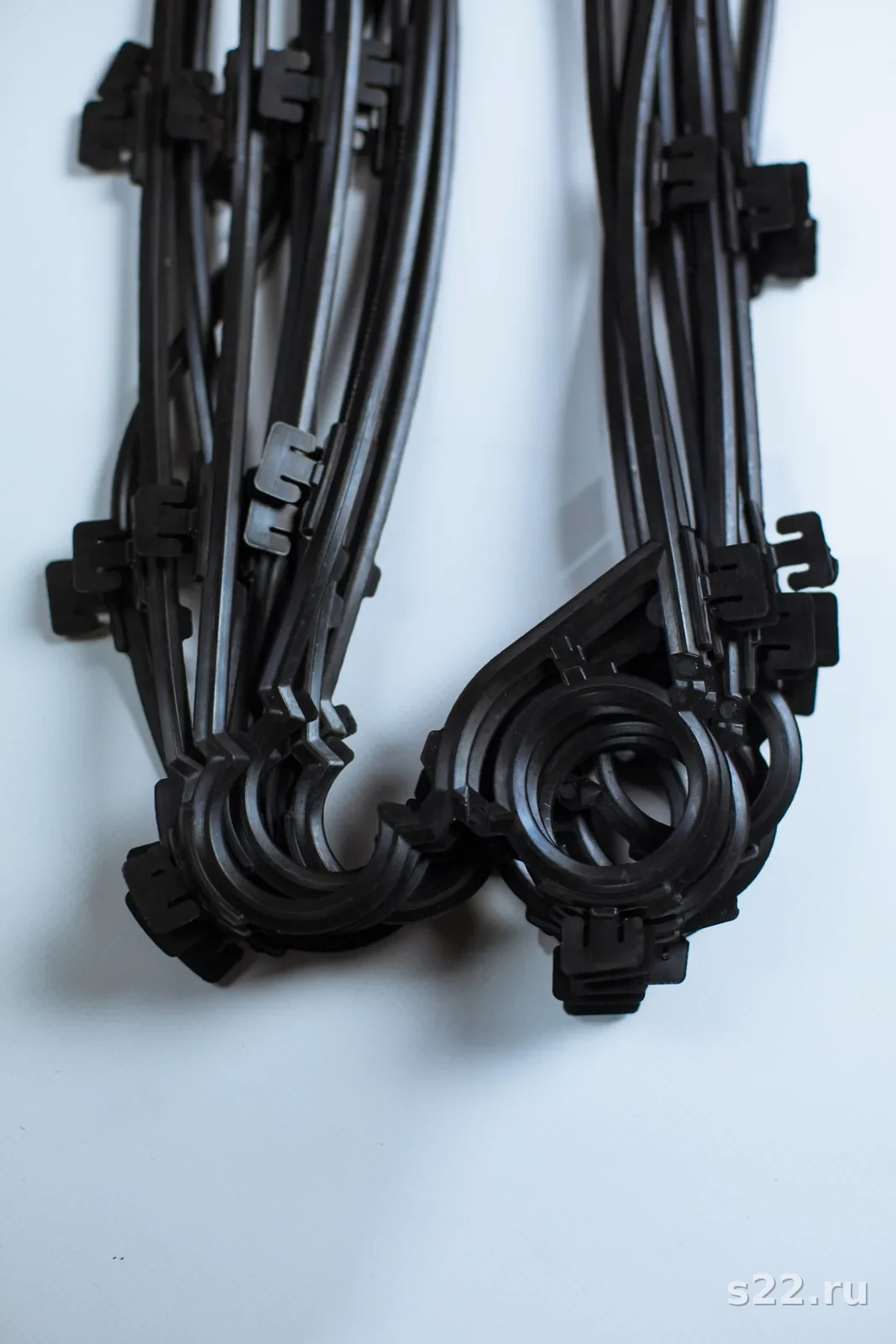

2.1. По типу крепления
| Параметр | Клипсовые (snap-on) | Приклеенные (glued) |
|---|---|---|
| Монтаж | Защёлкивается в паз, без клея | Приклеивается специальным клеем |
| Демонтаж | Легко снимается | Требует растворителя |
| Повторное использование | До 3–5 разборок | Нет (клей одноразовый) |
| Вибростойкость | Может смещаться | Высокая |
| Давление | До 25 бар | До 40+ бар |
| Применение | Большинство современных ПТО | Старые модели, высокое давление |
2.2. По конструкции
Прокладки также различаются по конструкции портовых отверстий: одни перекрывают оба боковых порта (горячая сторона), другие — оба горизонтальных (холодная сторона). Именно чередование таких прокладок обеспечивает правильный принцип работы пластинчатого теплообменника. При заказе комплекта важно учитывать соотношение прокладок для чётных и нечётных пластин.
3. Материалы прокладок теплообменника
Выбор материала прокладки — решающий фактор для надёжности и ресурса аппарата. Подробный разбор каждого материала, включая таблицу совместимости со средами, смотрите в статье Подбор уплотнений для теплообменника. Здесь — краткое сравнение.
| Материал | Темп. диапазон | Основные среды | Не применять | Ресурс |
|---|---|---|---|---|
| NBR | −20...+120 °C | Вода, масла, нефтепродукты | Пар, ароматика, кетоны | 5–7 лет |
| EPDM | −40...+150 °C | Вода, пар, гликоли, слаб. кислоты | Нефтепродукты, масла | 7–10 лет |
| HNBR | −30...+150 °C | Горяч. вода, пар, H2S-среды | Ароматика, кетоны | 7–10 лет |
| Viton (FKM) | −20...+200 °C | Агресс. химия, нефть, кислоты | Кетоны (ацетон, MEK), эфиры | 10–15 лет |
| PTFE | −200...+260 °C | Конц. кислоты, щелочи, пищевые | Нет химических ограничений | 3–5 разборок |
4. Как выбрать прокладку для теплообменника
Правильный выбор прокладки требует знания четырёх параметров: как выбрать пластины и прокладки для конкретной установки — в отдельной статье. Здесь кратко.
4.1. Алгоритм подбора
- Определите модель теплообменника по шильдику или документации — это даёт точную геометрию прокладки
- Выявите рабочие среды на обоих контурах, включая примеси и ингибиторы
- Определите максимальные температуры на входе каждого контура (не средние, а максимальные!
- Проверьте совместимость по таблице для обеих сред и выбранного материала
- Уточните тип крепления — клипсовые или приклеенные для вашей модели
5. Таблица совместимости прокладок со средами
Итоговая матрица выбора для наиболее распространённых сред. Подробная таблица с 8 средами — в статье подбор уплотнений для теплообменника.
| Среда | NBR | EPDM | HNBR | Viton | PTFE |
|---|---|---|---|---|---|
| Горячая вода (до 120°C) | ✓ | ✓ | ✓ | ~ | ✓ |
| Водяной пар | ✗ | ✓ | ✓ | ✗ | ✓ |
| Гликолевые растворы | ~ | ✓ | ~ | ✓ | ✓ |
| Минеральные масла | ✓ | ✗ | ✓ | ✓ | ✓ |
| Слабые кислоты (pH 4–6) | ~ | ~ | ~ | ✓ | ✓ |
| Концентр. кислоты | ✗ | ✗ | ✗ | ✓ | ✓ |
| Пищевые среды (FDA) | ~ | ~ | ~ | ~ | ✓ |
6. Монтаж прокладок: пошаговая инструкция
Правильный монтаж — залог герметичности. Ошибки при установке прокладок становятся причиной течей даже при правильно выбранном материале. Типичные ошибки при замене уплотнений подробно разобраны в отдельной статье. Ниже — правильный алгоритм.
- Очистите пазы пластин от остатков старого клея и загрязнений. Для приклеенных прокладок — применяйте подходящий растворитель.
- Проверьте прокладки перед установкой: геометрические размеры, отсутствие дефектов, дата изготовления (не истёк срок хранения).
- Нанесите смазку на боковые поверхности клипсовой прокладки — только силиконовая смазка (MOLYKOTE 111 или аналог). Не смазывайте контактную плоскость.
- Установите прокладку в паз и защёлкните по всему периметру. Прокладка не должна выступать за край пластины.
- Соберите пакет, соблюдая ориентацию пластин (каждая вторая — повёрнута на 180°).
- Стяните пакет до размера L, указанного в паспорте. Затяжку производите равномерно крест-накрест, в 3–4 прохода.
- Проведите гидравлическое испытание давлением 1.25× рабочего перед пуском в эксплуатацию.
7. Когда нужно менять прокладки теплообменника
Своевременная замена прокладок — основа надёжной работы. Замена уплотнений теплообменника: пошаговая инструкция и нормативы — в отдельной статье. Здесь — ключевые сигналы и сроки.
7.1. Плановая замена (по сроку)
- NBR, EPDM — каждые 5–7 лет при нормальных условиях
- HNBR — каждые 7–10 лет
- Viton — каждые 10–15 лет
- При каждой разборке для чистки — превентивная замена рекомендуется независимо от возраста прокладок
7.2. Внеплановая замена (по признакам)
- Видимые течи или капли по краям пакета пластин
- Рост перепада давления на аппарате более 15–20% без других видимых причин
- Снижение тепловой мощности при неизменных расходах и температурах
- Смешение сред (обнаруживается по изменению состава теплоносителя или продукта)
- После гидравлических ударов или аварийных режимов давления
8. Типичные ошибки при выборе и монтаже прокладок
| Ошибка | Последствие | Правильное действие |
|---|---|---|
| Проверка только одной рабочей среды | Набухание от второй среды | Проверять обе среды + ингибиторы |
| Смазка WD-40 или моторным маслом | Набухание и деформация | Только силиконовая смазка |
| Частичная замена прокладок | Неравномерное давление, новая течь | Менять весь комплект сразу |
| Перетяжка ниже размера L | Деформация прокладок и пластин | Контролировать размер L по паспорту |
| Смешение прокладок разных партий | Разные коэффициенты сжатия | Один производитель, одна партия |
| Отсутствие гидроиспытания после сборки | Обнаружение течи при пуске | Испытание 1.25× рабочего давления |
9. Кейсы из практики
Объект: промышленный холодильник, теплообменник масло–вода, Sondex S19.
Проблема: течь по краям пакета через 3 месяца после плановой замены прокладок на NBR.
Причина: подрядчик заменил EPDM на NBR (ошиблись при заказе). В системе присутствует синтетическое масло PAG — NBR в нём несовместим, набухание началось сразу.
Решение: полная замена на Viton FKM. Стоимость прокладок выросла в 4 раза, зато аппарат работает 3 года без вмешательства. Кейс — пример цены ошибки при подборе.
Объект: ЦТП, теплообменник Alfa Laval M10.
Проблема: при разборке обнаружили, что прокладки установлены от модели M6 — внешне похожи, но ширина паза отличается на 2 мм.
Причина: при предыдущем ремонте заказывали «похожие» прокладки без указания точной модели. Прокладки сидели неплотно в пазу — постоянные микровибрации и утечки.
Решение: заказ оригинальных прокладок по серийному номеру M10. Разница в стоимости — 15%, экономия на повторных ремонтах — от 80 000 руб.
Объект: пищевое производство, теплообменник Funke FP 10 (пастеризация молока).
Проблема: прокладки EPDM от неизвестного поставщика вышли из строя через 14 месяцев вместо 7–10 лет.
Причина: анализ показал занижённое содержание EPDM в составе (30% вместо 70+%). Материал не выдержал рабочую температуру 90°C при ежедневных CIP-промывках.
Решение: переход на оригинальные прокладки Funke с FDA-сертификатом. Работают уже 4 года без замены.
