Что такое разборный пластинчатый теплообменник
Разборный пластинчатый теплообменник (РПТ, разборный ПТО) — теплообменный аппарат, в котором пакет штампованных гофрированных пластин стянут болтами между неподвижной и подвижной плитами. Пластины уплотнены резиновыми прокладками. В отличие от паяных теплообменников, разборный аппарат можно полностью разобрать для механической чистки, замены прокладок или добавления пластин.
Разборные ПТО — наиболее распространённый тип пластинчатых теплообменников. Их применяют в системах отопления и горячего водоснабжения, промышленном охлаждении, пищевой промышленности и химических процессах. Основное преимущество — возможность наращивать мощность добавлением пластин и обслуживать аппарат без его замены.
↑ К содержаниюКонструкция: пластины, прокладки, рама

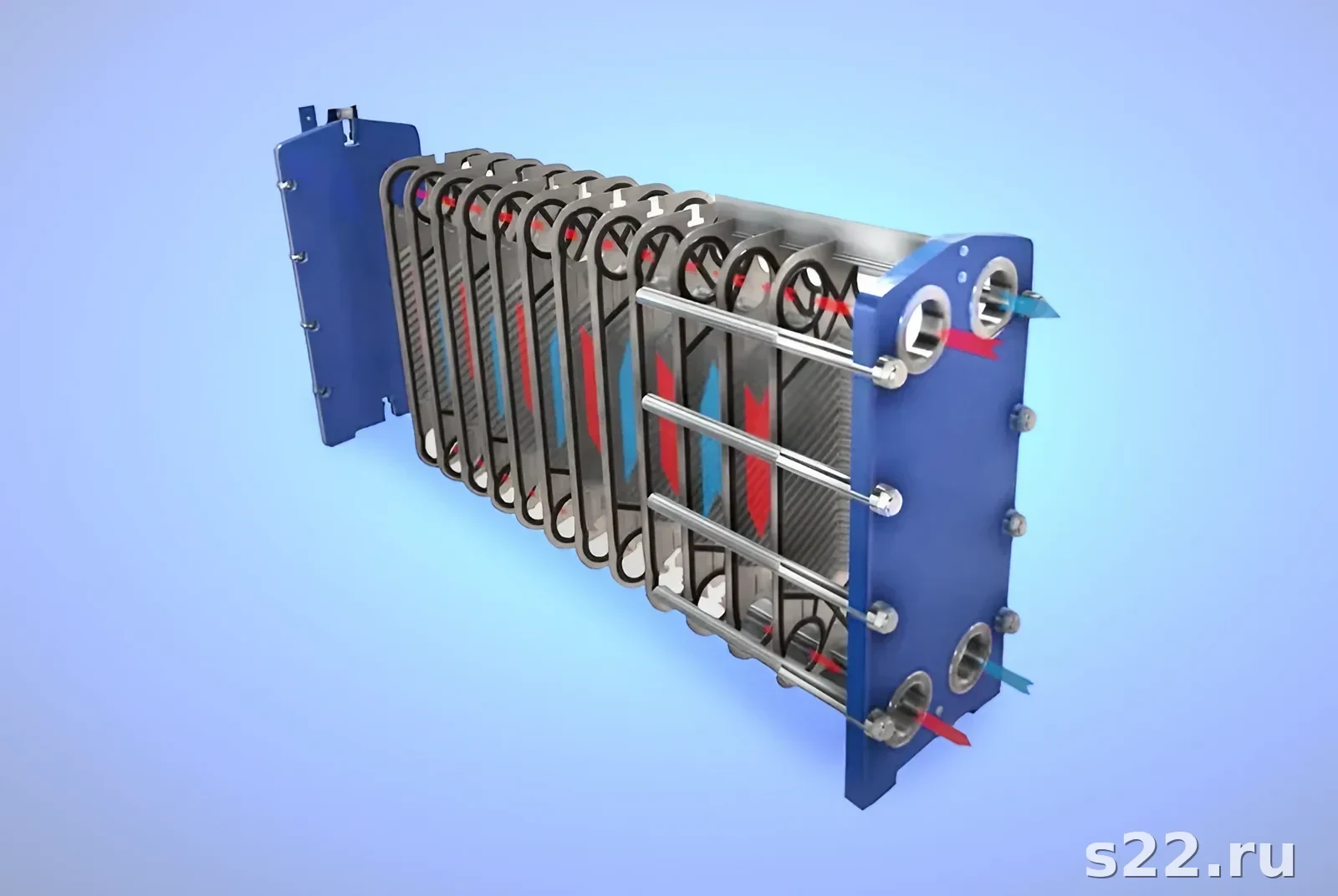

Конструкция разборного пластинчатого теплообменника включает несколько ключевых элементов, каждый из которых влияет на характеристики аппарата.
Пластины
Пластины — основной рабочий элемент. Изготавливаются холодной штамповкой из листа нержавеющей стали, титана или никелевых сплавов толщиной 0,4–1,0 мм. Поверхность пластины имеет гофрированный рельеф (chevron, ёлочка) под углом 30–65° к оси. Угол гофры определяет тип пластины:
- H-тип (Hard, 60–65°) — высокий коэффициент теплопередачи, высокое гидравлическое сопротивление, применяется при больших температурных напорах
- L-тип (Low, 25–30°) — низкое гидравлическое сопротивление, умеренный теплообмен, подходит для вязких сред и малых напоров насоса
- M-тип (Mixed) — комбинация H и L пластин в одном пакете для оптимизации теплопередачи и гидравлики
Прокладки
Прокладки обеспечивают герметичность и разделение контуров. Материал выбирается по температуре и химическому составу теплоносителей:
- NBR (нитрильный каучук) — до 120°C, вода, масла, слабые кислоты
- EPDM — до 150°C, пар, горячая вода, щелочи, пищевые среды
- Viton (FKM) — до 180°C, агрессивные среды, растворители
- PTFE (тефлон) — до 200°C, концентрированные кислоты и щелочи
Неподвижная и подвижная плиты
Неподвижная плита (стационарная) крепится к станине и имеет штуцеры для подключения трубопроводов. Подвижная плита (прижимная) перемещается по направляющим тягам при разборке и затяжке. Между плитами располагается пакет пластин. Тяги — силовые стержни, воспринимающие усилие затяжки болтов.
Ножки и станина
Станина — несущая конструкция, принимающая все нагрузки. Ножки регулируемые, что позволяет выставить горизонтальный уровень при монтаже. Крупные аппараты имеют опорные катки на подвижной плите для удобства разборки.
↑ К содержаниюПринцип работы и схема противотока
Принцип работы разборного пластинчатого теплообменника основан на передаче тепла через тонкую металлическую стенку пластины от горячего теплоносителя к холодному. Теплоносители движутся в чередующихся каналах, образованных соседними пластинами.
Чередование каналов
Каждая пластина имеет четыре угловых отверстия — штуцерных порта. Прокладки направляют поток так, что горячий теплоноситель поступает в нечётные каналы, холодный — в чётные. Горячий и холодный потоки не смешиваются — их разделяет стенка пластины толщиной 0,4–1,0 мм.
Противоток
В разборном ПТО реализован противоточный теплообмен: горячий теплоноситель движется сверху вниз, холодный — снизу вверх (или наоборот). Противоток обеспечивает максимальную эффективность: минимальный температурный напор составляет всего 1–3 К, что позволяет нагреть холодную среду почти до температуры горячего потока на входе.
Турбулентность и теплопередача
Гофрированный рельеф пластины создаёт интенсивную турбулентность даже при малых скоростях потока. Это подавляет образование пристеночного ламинарного слоя — главного сопротивления теплопередаче. Результат — коэффициент теплопередачи K = 3000–7000 Вт/м²К, что в 3–5 раз превышает показатели кожухотрубных теплообменников.
Типоразмеры и площадь пластин
Типоразмер определяет геометрию одной пластины. Производители выпускают серии аппаратов с площадью одной пластины от 0,01 до 1,2 м². Чем крупнее пластина, тем больше мощность аппарата при одинаковом числе пластин и тем меньше требуется единиц оборудования.
| Площадь пластины | Применение | Число пластин | Производительность |
|---|---|---|---|
| 0,01–0,05 м² | Лаборатории, малые установки | 10–50 | до 50 кВт |
| 0,05–0,1 м² | Квартирные ИТП, мини-котельные | 20–100 | 50–300 кВт |
| 0,1–0,3 м² | Здания, небольшие промобъекты | 30–200 | 0,3–2 МВт |
| 0,3–0,6 м² | Промышленные ИТП, технологические процессы | 50–300 | 2–10 МВт |
| 0,6–1,2 м² | Крупные промышленные объекты, ТЭЦ | 100–500+ | 10–100 МВт |
Число пластин в одном аппарате — от 10 до 500 и более. При подборе важно учитывать не только тепловую нагрузку, но и допустимые потери давления на каждом из контуров. Для крупных нагрузок возможна параллельная установка нескольких аппаратов.
Технические параметры
| Параметр | Стандартное исполнение | Специальное исполнение |
|---|---|---|
| Рабочее давление | до 16 бар | до 25 бар |
| Давление испытательное | 1,5 × рабочего | 1,5 × рабочего |
| Рабочая температура (NBR) | до 120°C | — |
| Рабочая температура (EPDM) | до 150°C | — |
| Рабочая температура (Viton) | до 180°C | — |
| Рабочая температура (PTFE) | до 200°C | — |
| Коэффициент теплопередачи K | 3000–5000 Вт/м²К | 5000–7000 Вт/м²К |
| Мин. температурный напор | 1–3 К | — |
| Площадь теплообмена | 0,1–500 м² | до 2000 м² |
| Материал пластин | AISI 304, AISI 316L | Ti, SMO 254, Ni-сплавы |
Как выбрать разборный пластинчатый теплообменник
Выбор разборного ПТО включает несколько последовательных шагов. Ошибка на любом этапе ведёт к недостаточной мощности, быстрому загрязнению или коррозионному отказу.
Шаг 1: тепловая нагрузка и расходы
Определите тепловую мощность Q (Вт или кВт), расходы горячего G1 и холодного G2 теплоносителей (кг/с или м³/ч), температуры на входе и выходе каждого контура. На основе этих данных рассчитывается LMTD и требуемая площадь теплообмена.
Шаг 2: температурный напор ΔT
Минимальный температурный напор (разность температур между контурами на одном конце) определяет термодинамическую возможность передачи тепла. Для разборных ПТО допустимо ΔT = 1–3 К. Это позволяет нагревать воду в ГВС почти до температуры теплосети — что невозможно в кожухотрубных аппаратах с ΔT более 5 К.
Шаг 3: загрязнённость среды
Разборные ПТО плохо работают на средах с твёрдыми взвесями — узкие каналы (2–5 мм) засоряются. Для загрязнённых жидкостей применяют пластины с увеличенным шагом гофры или free-flow пластины без перекрёстных точек контакта. При содержании взвеси более 5 мг/л — установка фильтра-грязевика перед теплообменником обязательна.
Шаг 4: давление
При рабочем давлении до 16 бар — стандартная рама. До 25 бар — усиленная. Свыше 25 бар — паяный или кожухотрубный теплообменник. Учтите, что давление в системах с циркуляционными насосами суммируется со статическим давлением столба жидкости.
Шаг 5: материалы
Выбор материала пластин по среде:
- Водяное отопление, ГВС — AISI 304 или AISI 316L
- Хлориды до 200 мг/л — AISI 316L
- Хлориды более 200 мг/л — титан Grade 2
- Морская вода — титан Grade 2
- Кислоты — титан или никелевые сплавы в зависимости от концентрации
- Пищевые среды — AISI 316L, прокладки EPDM пищевого класса
Нужен расчёт разборного ПТО под ваши параметры? Инженер подберёт типоразмер, материалы и число пластин.
Запросить подборМонтаж и обвязка
Монтаж разборного пластинчатого теплообменника выполняется согласно паспорту на изделие и требованиям монтажной инструкции. Основные правила:
- Установка на горизонтальный пол или подвеска на кронштейны — строго по уровню
- Подключение патрубков без натяга — компенсирующие вставки или гибкие подводки
- Направление потоков — согласно маркировке на плите (стрелки и обозначения контуров)
- Запорная арматура на обоих контурах с обеих сторон аппарата — для изоляции при обслуживании
- Грязевые фильтры или сетчатые фильтры (ячейка 0,5–1,0 мм) перед каждым штуцером
- Термометры и манометры — для контроля параметров и диагностики
- Воздушники в верхних точках — для удаления воздуха при первом заполнении
- Дренажные краны в нижних точках — для слива при обслуживании
Установлены два разборных ПТО по 2,1 МВт каждый (резервирование 100%). Типоразмер с площадью пластины 0,28 м², по 186 пластин в каждом аппарате. Материал пластин AISI 316L, прокладки EPDM. Подключение через грязевые фильтры 100 мкм, регулирующие клапаны с электроприводами.
Обслуживание и чистка
Разборный ПТО требует регулярного технического обслуживания. Правильное обслуживание продлевает ресурс аппарата до 20–30 лет.
CIP-промывка (без разборки)
Химическая промывка в циркуляционном контуре (Cleaning In Place) выполняется при первых признаках загрязнения — снижении тепловой мощности на 10–15%. Используют кислотные (1–3% HNO3, лимонная кислота) или щелочные растворы в зависимости от типа отложений. Температура раствора 40–60°C, время промывки 2–4 часа. Подробно — в статье обслуживание и чистка теплообменников.
Механическая разборка и чистка
Выполняется при сильном загрязнении или замене прокладок. Порядок разборки:
- Изолировать аппарат от системы (закрыть запорную арматуру)
- Сбросить давление, дренировать оба контура
- Нанести метки на плиты и штанги для правильной сборки
- Ослабить гайки болтов поочерёдно, крест-накрест
- Сдвинуть подвижную плиту по тягам, извлечь пластины
- Промыть каждую пластину водой под давлением, удалить отложения мягкой щёткой или губкой
- Осмотреть прокладки: при деформации, трещинах, задубевании — заменить
- Собрать пакет в исходном порядке, затянуть болты до проектного размера по пакету
Замена прокладок
Прокладки заменяют при каждой плановой разборке или при обнаружении течи. Новые прокладки должны точно соответствовать типоразмеру пластины. Оригинальные или сертифицированные аналоги — от производителя аппарата или у специализированных поставщиков запчастей к аппаратам Alfa Laval, Tranter, Sondex.
Разборный ПТО с пластинами AISI 316L, прокладки EPDM пищевого класса. CIP-мойка ежесуточно (щелочь + кислота по очереди). Механическая разборка и замена прокладок — раз в год при плановом ТО.
Типовые неисправности разборного ПТО
Большинство неисправностей диагностируется по изменению рабочих параметров — температур и давлений на входе и выходе контуров.
| Симптом | Вероятная причина | Действие |
|---|---|---|
| Снижение тепловой мощности при неизменных расходах | Загрязнение (накипь, биообрастание) | CIP-промывка или разборка |
| Рост перепада давления при неизменном расходе | Засорение каналов или фильтра | Промывка, чистка фильтра |
| Внешняя течь по контуру пластин | Деформация или разрыв прокладки | Разборка, замена прокладок |
| Смешивание контуров (перекрёстное загрязнение) | Сквозная коррозия пластины или трещина | Разборка, замена пластины |
| Течь по штуцерам | Износ уплотнений штуцеров или усталость фланца | Подтяжка или замена уплотнений |
Симптом: масло в воде охлаждающего контура. Разборка выявила сквозную язвенную коррозию двух пластин AISI 304 — из-за повышенного содержания хлоридов 280 мг/л. Причина: при проектировании не учли качество воды.
Сравнение разборного ПТО с кожухотрубным теплообменником
| Параметр | Разборный пластинчатый | Кожухотрубный |
|---|---|---|
| Коэффициент теплопередачи, Вт/м²К | 3000–7000 | 500–2000 |
| Мин. температурный напор, К | 1–3 | 5–10 |
| Макс. давление, бар | 25 (стандарт) | до 300 |
| Макс. температура, °C | 200 (PTFE) | 600+ |
| Компактность | В 3–5 раз компактнее | Базовый уровень |
| Масштабируемость мощности | Добавление пластин | Замена аппарата |
| Чистка от загрязнений | CIP или механическая разборка | Механическая (трубки) |
| Загрязнённые среды с взвесью | Ограничено | Без ограничений |
| Стоимость при одинаковой мощности | На 20–40% дороже | Базовый уровень |
Разборный пластинчатый теплообменник выбирают при: давлении до 16–25 бар, температуре до 200°C, относительно чистых средах, необходимости компактности и возможности расширения мощности. Кожухотрубный предпочтителен при высоком давлении (более 25 бар), высокой температуре (более 200°C) и загрязнённых средах с твёрдыми частицами. Подробное сравнение — в статье кожухотрубный или пластинчатый — что выбрать.
