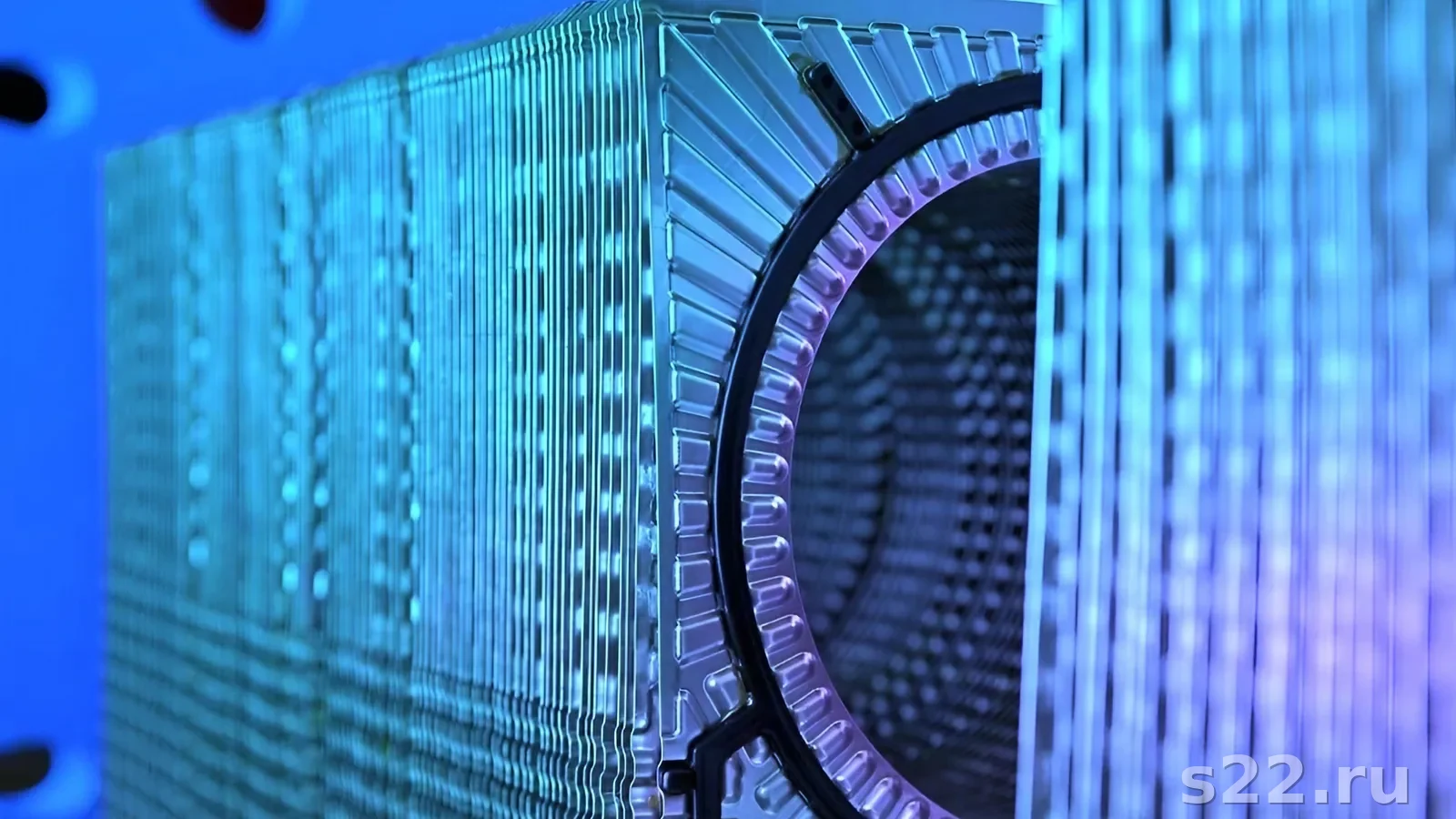

1. Что такое ремонт разборного ПТО: особенности конструкции
Ключевое преимущество разборного теплообменника перед паяным — полная ремонтопригодность. Паяный ТО при выходе из строя заменяется целиком. Разборный — ремонтируется в полевых условиях за несколько часов с минимальным набором инструментов. Именно поэтому в системах ИТП, ЦТП и промышленных предприятиях применяют разборные ПТО.
2. Признаки неисправностей и необходимости ремонта
Ремонт разборного ПТО необходим при следующих признаках:
| Признак | Вероятная причина | Вид ремонта |
|---|---|---|
| Наружная течь (подтёки) | Износ прокладок | Текущий |
| Снижение тепловой мощности > 15% | Загрязнение пластин | Чистка / промывка |
| Рост перепада давления > 20% | Загрязнение / засорение каналов | Чистка / промывка |
| Смешение контуров | Пробой пластины | Средний (замена пластины) |
| Множественные течи | Массовый износ прокладок | Капитальный |
| Деформация пластин | Гидроудар, перегрев | Капитальный (замена пакета) |
3. Виды ремонта: текущий, средний, капитальный
| Вид ремонта | Что делается | Трудоёмкость | Периодичность |
|---|---|---|---|
| Текущий | Замена прокладок, затяжка пакета, промывка | 4–8 ч (30–50 пластин) | Каждые 5–7 лет |
| Средний | Текущий + замена дефектных пластин (1–5 шт.) | 8–16 ч | По состоянию |
| Капитальный | Полный осмотр всех элементов, замена прокладок и повреждённых пластин, ремонт рамы | 2–5 рабочих дней | Каждые 10–15 лет |
| Восстановительный | Замена всего пакета пластин и прокладок после массового питтинга | 3–7 рабочих дней | По состоянию |
4. Порядок текущего ремонта (замена прокладок)
Стандартная последовательность текущего ремонта разборного ПТО:
- Подготовка: Закрыть задвижки, снять давление в системе. Подождать охлаждения (среда не должна быть горячее 40°C). Оформить наряд-допуск.
- Демонтаж патрубков: Отсоединить подводящие трубы (при необходимости).
- Измерение длины пакета: Зафиксировать текущую длину L и сравнить с паспортным значением.
- Разборка пакета: Ослабить болты равномерно, соблюдая схему из паспорта. Откатить подвижную плиту.
- Снятие пластин: Вынуть пластины последовательно, пронумеровать или запомнить порядок.
- Очистка пластин: Промыть от отложений, осмотреть на дефекты.
- Замена прокладок: Снять старые прокладки, установить новые. Клипсовые — защёлкнуть, приклеенные — на клей по инструкции.
- Сборка пакета: Собрать пластины в правильном порядке, соблюдая чередование.
- Затяжка: Затянуть болты крест-накрест до Lпасп ± 1 мм.
- Опрессовка: Давление 1,25 × рабочее, выдержка 30 мин.
- Пуск и контроль: Ввод в работу при минимальном давлении, постепенный набор до рабочего режима.
5. Разборка пакета: инструмент и правила
Инструмент для ремонта разборного ПТО:
- Динамометрический ключ — для равномерной затяжки болтов по схеме. Ключ с трещоткой облегчает работу с длинными болтами.
- Линейка / штангенциркуль — для измерения длины пакета L.
- Маркер / лента — для нумерации пластин при разборке (если нет заводских меток).
- Мягкие щётки, пластиковый скребок — для очистки пластин. Никаких металлических скребков!
- Манометр — для опрессовки.
6. Осмотр и очистка пластин
Каждую пластину при разборке необходимо:
- Осмотреть на наличие питтинговых пор, трещин, деформаций (загибов по краям).
- Проверить на просвет — сквозные поры видны как светлые точки.
- Очистить от карбонатных и органических отложений. Для удаления накипи — слабый раствор лимонной кислоты (5%), выдержка 30–60 минут, промывка водой.
- Осмотреть прокладочный паз — он должен быть чистым, без остатков клея и старой прокладки.
Пластины с питтинговыми порами или трещинами — подлежат замене. Дефектные пластины заменяются попарно. Подробнее о диагностике пробоя. О самой чистке подробно: как почистить пластинчатый теплообменник.
7. Сборка, затяжка и опрессовка
Ошибки при сборке — главная причина повторной течи после ремонта. Критически важные моменты:
- Схема потоков: Убедиться, что все пластины собраны в правильном порядке и направлении. Патрубки горячего и холодного контуров должны совпасть с каналами на пластинах.
- Затяжка «крест-накрест»: В 3–4 прохода, равномерно снижая длину пакета. Не затягивать только по одной стороне.
- Lmin–Lmax: Не допускать выхода за пределы. Оба значения указаны в паспорте или на шильдике аппарата.
- Опрессовка: Давление 1,25 × рабочее. Для систем с рабочим 0,6 МПа — опрессовка 0,75 МПа. Выдержка 30 мин. Падение давления более 0,02 МПа — негерметичность.
Подробнее о типичных ошибках: ошибки при замене уплотнений.
8. Запчасти для ремонта: прокладки и пластины
Для ремонта разборного ПТО потребуются:
| Запчасть | Что нужно знать при подборе | Источник |
|---|---|---|
| Прокладки (уплотнения) | Марка ТО, тип пластины, материал (NBR/EPDM/Viton) | S22, производитель, аналог КС |
| Пластины | Марка ТО, тип пластины (маркировка), материал (316L/Ti) | S22, производитель |
| Болты стяжные | Размер резьбы, длина, материал (304/316L) | S22, метизный склад |
| Направляющие | Длина и диаметр под конкретную раму | Производитель / S22 |
Прокладки собственного производства S22 (марка КС) подходят для большинства ПТО Alfa Laval, Sondex, GEA, Danfoss Ridan и аналогичных. Цена — на 30–50% ниже оригинала. Материалы: NBR, EPDM, Viton (FKM). Подробнее о подборе уплотнений и сравнении уплотнений разных брендов.
9. Стоимость ремонта
| Вид работ | Ориентировочная стоимость | Примечание |
|---|---|---|
| Затяжка болтов (без замены прокладок) | Бесплатно / силами своего персонала | Инструмент: ключ + линейка |
| Комплект прокладок NBR/EPDM (30–50 пластин) | 15 000–40 000 руб. | Аналог КС — дешевле |
| Комплект прокладок Viton (30–50 пластин) | 45 000–100 000 руб. | Оригинал Alfa Laval/Sondex |
| Замена одной пластины AISI 316L | 3 000–15 000 руб. | Зависит от типоразмера |
| Работа по замене прокладок (подрядчик) | 8 000–25 000 руб. | За 1 аппарат, 1 рабочий день |
| Полный ремонт (материалы + работа) | 30 000–120 000 руб. | Зависит от размера и марки ТО |
10. Кейсы из практики
Ситуация: Плановое ТО теплообменника системы отопления. Аппарат Alfa Laval M10, 60 пластин, прокладки EPDM, рабочая среда — теплосеть / отопление 90/70°C.
Работы: Разборка, промывка пластин (лимонная кислота 5%), замена комплекта EPDM прокладок КС. Затяжка до Lпасп = 214 мм. Опрессовка 0,9 МПа × 30 мин.
Результат: Перепад давления снизился с 0,12 до 0,07 МПа (норма). Тепловая мощность восстановилась до расчётной. Стоимость: прокладки 22 000 руб. + работа 12 000 руб.
Ситуация: После аварийного гидроудара (давление кратковременно превысило 0,9 МПа при рабочем 0,6 МПа) появились множественные течи.
Диагностика при разборке: 4 пластины с трещинами вдоль гофров, прокладки деформированы у 30% пластин.
Работы: Замена 4 пластин + полный комплект прокладок. Установка предохранительного клапана на линии для предотвращения повторного гидроудара.
Результат: Аппарат восстановлен. Стоимость ремонта — 65 000 руб. против 280 000 руб. за новый аппарат.
Ситуация: Теплообменник пастеризации молока после 12 лет работы. Снижение производительности 25%, множественные следы питтинга на 8 пластинах.
Работы: Замена 8 пластин (переход с AISI 316L на Ti Gr.1 для зон с CIP-кислотой). Замена полного комплекта прокладок Viton. Обновление стяжных болтов.
Результат: Производительность восстановлена до 100%. За 5 лет после ремонта — ни одного пробоя. Стоимость: 180 000 руб. против 420 000 руб. за новый аппарат аналогичной мощности.
11. Профилактика и регламент ТО
Рекомендуемый регламент технического обслуживания разборного ПТО:
- Ежегодно: Визуальный осмотр снаружи (подтёки, коррозия болтов), измерение Lтек и сравнение с Lпасп, контроль параметров (ΔT, ΔP).
- Каждые 2–3 года: CIP-промывка (химическая без разборки), контроль качества среды.
- Каждые 5–7 лет: Разборка, осмотр пластин, замена прокладок (превентивная, независимо от наличия течи).
- Каждые 10–15 лет: Капитальный осмотр — ревизия всех элементов рамы, болтов, направляющих. Замена по состоянию.
Подробнее о продлении срока службы: продление срока службы теплообменника заменой уплотнений. О промывке: как почистить пластинчатый теплообменник.
