1. Нормативный срок службы уплотнений по материалам
Каждый материал прокладки имеет нормативный ресурс, установленный производителем при идеальных условиях эксплуатации. На практике реальный срок службы определяется совокупностью факторов — температурой, химическим составом среды, режимом эксплуатации и качеством монтажа. Правильный подбор уплотнений — первый шаг к максимальному ресурсу.

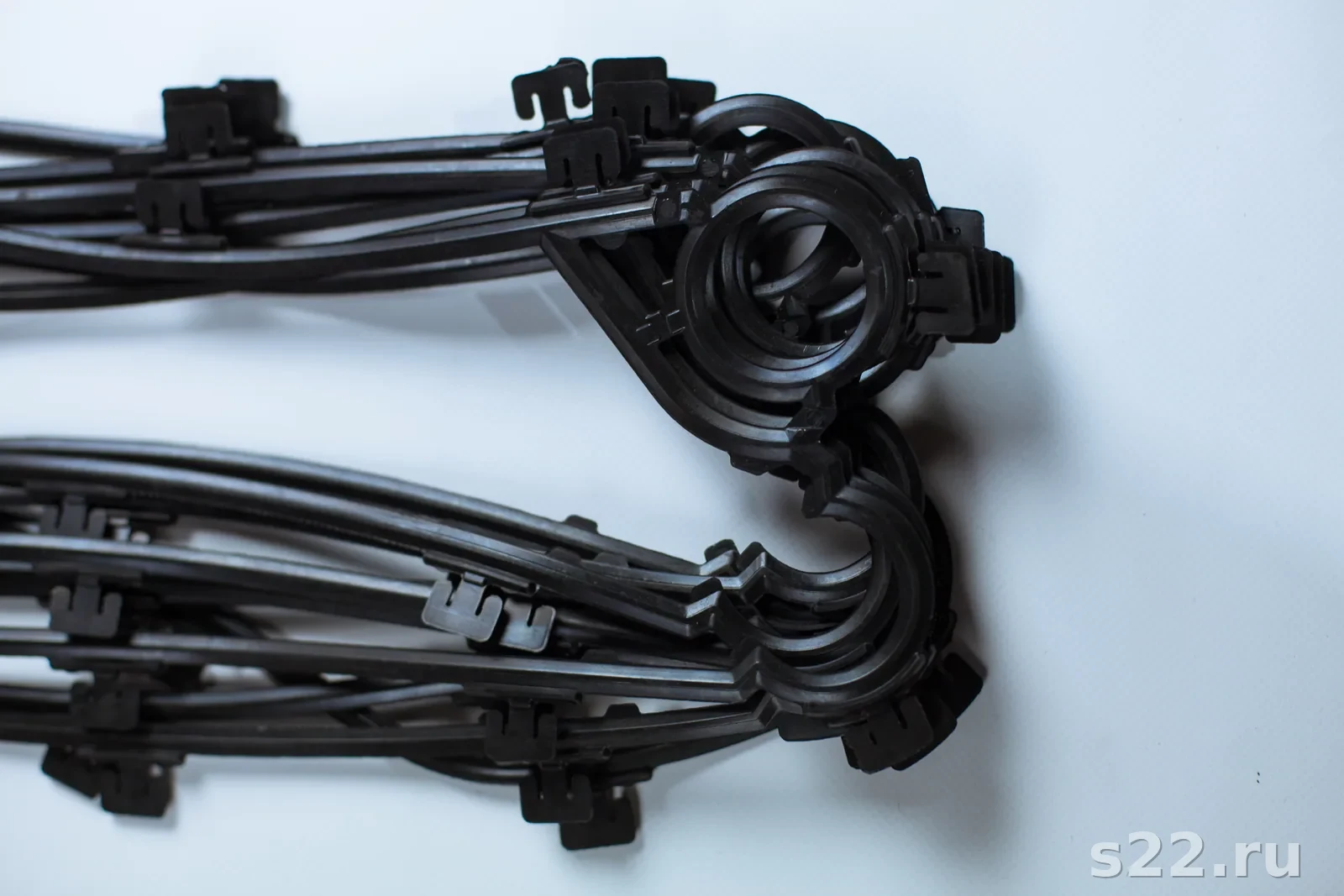

Пять основных материалов прокладок для разборных пластинчатых теплообменников имеют существенно разный ресурс:
- NBR (нитрил) — 5–7 лет в воде и маслах до 100°C. Базовый выбор для масло-водяных систем.
- EPDM (этилен-пропилен) — 7–10 лет в воде, паре и гликолях. Оптимален для систем ГВС и отопления.
- HNBR (гидрированный нитрил) — 7–10 лет, выдерживает до 150°C и H2S-среды. Усиленный вариант NBR.
- Viton (FKM) — 10–15 лет в агрессивных средах и при высоких температурах до 200°C. Премиальный материал.
- PTFE (тефлон) — химически не деградирует, но имеет ограниченный механический ресурс (3–5 разборок).
Выбор материала — базовая задача при заказе прокладок. Как выбрать пластины и прокладки для конкретной модели теплообменника подробно разобрано в отдельной статье.
2. Сравнительная таблица ресурса прокладок
Ресурс прокладок при нормальных условиях эксплуатации (среда соответствует материалу, температура в пределах нормы, правильный монтаж):
| Материал | Норм. ресурс | Темп. предел | При агресс. условиях | Относит. стоимость |
|---|---|---|---|---|
| NBR | 5–7 лет | +120 °C | 2–3 года | Базовая |
| EPDM | 7–10 лет | +150 °C | 3–4 года | Базовая |
| HNBR | 7–10 лет | +150 °C | 3–5 лет | +30–60% |
| Viton (FKM) | 10–15 лет | +200 °C | 5–8 лет | +300–500% |
| PTFE | 3–5 разборок | +260 °C | Зависит от механики | Высокая |
3. Факторы, сокращающие срок службы уплотнений
Преждевременный выход прокладок из строя — результат одного или нескольких неблагоприятных факторов. Диагностика материалов пластин и прокладок помогает выявить причину после разборки. Ниже — системный анализ всех факторов.
3.1. Несовместимость материала со средой
Самая частая причина преждевременного выхода: материал прокладки не совместим с одной из рабочих сред. EPDM в системе с масляным ингибитором коррозии, NBR в паровой среде выше 120°C, Viton в кетонах — всё это гарантирует аварийную течь в течение 1–6 месяцев. Проверяйте совместимость обеих сред (горячий и холодный контур).
3.2. Неправильный монтаж
Перетяжка пакета ниже размера L деформирует прокладку — материал не восстанавливается, остаточная деформация превышает норму. Недотяжка — течь при первом же повышении давления. Использование неподходящей смазки (моторное масло, WD-40) набухает эластомер. Типичные ошибки при замене уплотнений разобраны подробно.
4. Влияние температуры на деградацию прокладок
Температура — главный физический фактор деградации эластомеров. Закон Аррениуса применительно к резиновым прокладкам: каждые 10°C сверх нормального рабочего диапазона удваивают скорость деградации и вдвое сокращают ресурс.
| Материал | Рабочий диапазон | Ресурс при норме | При +10°C сверх нормы | При +20°C сверх нормы |
|---|---|---|---|---|
| NBR | до +100 °C | 5–7 лет | 2–3 года | 6–12 месяцев |
| EPDM | до +130 °C | 7–10 лет | 3–5 лет | 1–2 года |
| Viton | до +180 °C | 10–15 лет | 5–7 лет | 2–4 года |
5. Химическая деградация: несовместимые среды
Химическая деградация проявляется как набухание (среда агрессивна к материалу) или усадка/растрескивание (материал стойкий, но теряет пластификаторы). Результат в обоих случаях — потеря герметичности. Для пластинчатых теплообменников это означает аварийную течь.
Наиболее опасные комбинации:
- EPDM + масляный ингибитор коррозии — набухание за 1–4 месяца
- NBR + горячий пар выше 120°C — усадка и растрескивание за 6–12 месяцев
- Viton + кетоны (ацетон, MEK) — набухание за недели
- NBR + ароматические углеводороды — катастрофическое набухание за дни
- EPDM + нефтепродукты — прокладка выходит из паза за 24–48 часов
6. Механический износ: гидроудары и вибрация
Прокладки рассчитаны на постоянное статическое давление в паспортном диапазоне. Динамические нагрузки — гидравлические удары, вибрация насосов, резкие перепады давления — вызывают усталостное разрушение. Ремонт пластинчатых теплообменников после гидроудара часто включает полную замену пакета прокладок.
Механические факторы износа:
- Гидравлические удары при резком открытии/закрытии арматуры
- Кавитация в насосах при неправильном подборе насосной группы
- Вибрация от насосов, компрессоров и другого оборудования рядом
- Тепловые расширения при резких теплосменах без предварительного прогрева
- Абразивный износ при наличии механических примесей в среде
7. Признаки необходимости замены прокладок
Своевременная диагностика позволяет предотвратить аварийную остановку. Существуют эксплуатационные признаки (без разборки) и визуальные (при разборке).
7.1. Эксплуатационные признаки (без разборки)
- Видимые капли или течи по краям пакета пластин
- Рост перепада давления на аппарате более 15–20% от паспортного
- Снижение тепловой мощности при неизменных расходах и температурах
- Смешение сред — потеря качества продукта или загрязнение теплоносителя
- Запах рабочей среды вблизи аппарата
7.2. Визуальные признаки (при разборке)
- Набухание — прокладка увеличилась в объёме, мягкая, выходит за край паза
- Усадка — прокладка стала тоньше, твёрдая, хрупкая при сгибании
- Трещины по углам или торцевой поверхности
- Остаточная деформация более 25% от исходной толщины (измерить штангенциркулем)
- Деламинация — расслоение поверхности прокладки
8. Как продлить срок службы уплотнений теплообменника
Максимальный ресурс прокладок достигается комплексом мер на всех этапах: выбор, монтаж, эксплуатация. Как продлить срок службы заменой уплотнений — тема отдельной статьи. Здесь — системный подход.
8.1. Правильный выбор материала
Верный материал — основа долгой службы. Используйте таблицу химической совместимости, учитывайте обе рабочие среды (оба контура), проверяйте состав ингибиторов коррозии и антифризов. Заказывайте сертификаты стойкости у производителя прокладок.
8.2. Защита от механических повреждений
- Установите сетчатые фильтры на обоих входах — удаляют абразивные частицы
- Используйте медленно открывающуюся арматуру для устранения гидроударов
- Плавный пуск: подавайте теплоноситель постепенно, не открывая арматуру сразу полностью
- Проверьте подбор насосов: кавитирующий насос — главный источник гидроударов
8.3. Контроль химии теплоносителя
Поддерживайте pH теплоносителя в диапазоне 7–9, используйте только ингибиторы коррозии, совместимые с материалом прокладок. При смене марки антифриза или ингибитора — обязательная проверка совместимости. Как проверить правильность подбора материалов — разобрано в отдельной статье.
8.4. Правильный монтаж
Контролируйте размер пакета L по паспорту. Затягивайте болты равномерно крест-накрест в 3–4 прохода. Смазывайте клипсовые прокладки только силиконовой смазкой. Никогда не используйте моторное масло, WD-40 или литиевые смазки.
9. Хранение прокладок: правила и сроки
Неправильное хранение сокращает ресурс прокладок до установки. Озон, УФ-излучение, высокая температура и неправильное складирование разрушают эластомер ещё до монтажа.
| Параметр | NBR / EPDM / HNBR | Viton | PTFE |
|---|---|---|---|
| Температура хранения | +5...+25 °C | +5...+30 °C | +5...+35 °C |
| Влажность | 40–70%, без конденсата | 40–70% | Без ограничений |
| УФ-освещение | Недопустимо | Нежелательно | Без ограничений |
| Озон | Недопустимо | Стойкий | Стойкий |
| Макс. срок хранения | 5 лет с даты изг. | 10 лет | Неограниченно |
10. Кейсы из практики
Объект: ЦТП, теплообменник Alfa Laval M15, прокладки EPDM, система ГВС + отопление.
Проблема: через 4 месяца после плановой замены прокладок — течи по краям пакета.
Причина: при пуске системы в теплоноситель добавили ингибитор Cortec VpCI-649 (масляная основа). EPDM несовместим с нефтепродуктами — набухание и вытеснение прокладок из пазов.
Решение: переход на HNBR + водорастворимый ингибитор NALCO. Прокладки в работе 3 года без течей.
Объект: нефтехимический завод, теплообменник масло–вода, T вход масла = 140°C.
Проблема: стандартные прокладки NBR служили 8–10 месяцев, при разборке — растрескивание по углам.
Причина: температура входа масла превышает предел NBR (+120°C). Ускоренная деградация по закону Аррениуса.
Решение: переход на Viton FKM. Стоимость комплекта выросла в 4 раза, межремонтный интервал — с 10 месяцев до 5 лет. Экономия: 3 лишние разборки по 120 000 руб. каждая.
Объект: котельная, 4 теплообменника в параллельной схеме, прокладки EPDM соответствуют среде.
Проблема: прокладки со сроком службы 7–10 лет выходили из строя через 1,5–2 года.
Причина: оператор использовал быстродействующие задвижки — гидравлические удары при переключении контуров. Усталостные трещины по углам прокладок.
Решение: замена задвижек на регулирующие клапаны с плавным ходом + установка компенсаторов давления. Прокладки служат уже 4 года без вмешательства.
